Дневные ходовые огни — правила и способы установки ДХО

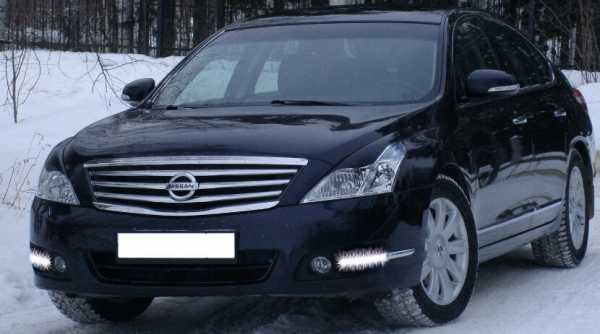

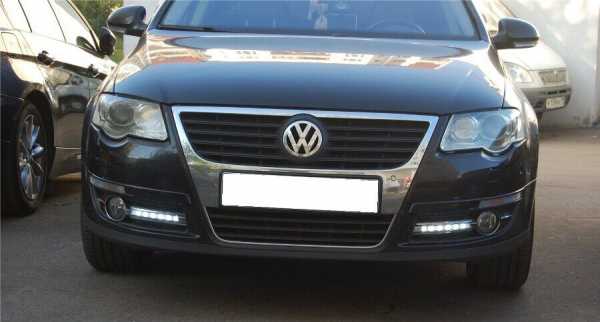

Всё чаще на дорогах встречаются автомобили, оборудованные дневными ходовыми огнями. Причем около половины смонтированы с нарушением технического регламента. Как правильно установить ДХО, чтобы не слепить других участников движения и не привлекать внимания инспекторов?

Регламент ДХО – ГОСТ Р 41.48-2004

Поскольку Россия приняла условия Европейской конвенции дорожного движения, то требования Правил ЕЭК ООН №48, отраженные в ГОСТ Р 41.48-2004, пришедшем на смену устаревшим «единообразным предписаниям» 41.87-99, распространяются на российский автопарк. Что же нам говорит законодательство по поводу дополнительных световых приборов?

Правила дорожного движения в пункте 19.5. прямо разрешают применение ДХО:

«в светлое время суток на всех движущихся транспортных средствах… должны включаться фары ближнего света или дневные ходовые огни».

Казалось бы – ставь, подключай – и в путь!

Но тот же ГОСТ предписывает особое расположение, режим работы и яркость ходовых огней. А возможные толкования объясняет Постановление Правительства РФ № 316 от 10.05.2009 г, вносящее изменения в Постановление Совмина № 1090 от 23.10.1993 г.

Поэтому перед тем, как самостоятельно установить дневные ходовые огни, изучим требования перечисленных выше законодательных актов.

Нет желания копаться в скучных статьях? Тогда кратко сформулируем основные моменты, касающиеся правил монтажа и подключения.

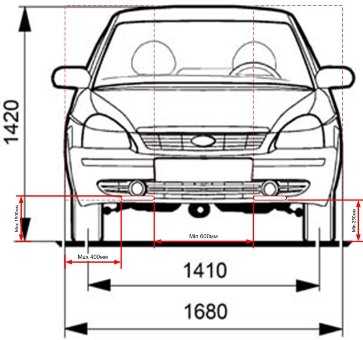

  • Высота от поверхности дороги – от 25 см до полутора метров;
  • Расстояние от наружного габарита автомобиля – не более 400 мм;
  • Дистанция между внутренними частями корпусов – не менее 60 сантиметров;

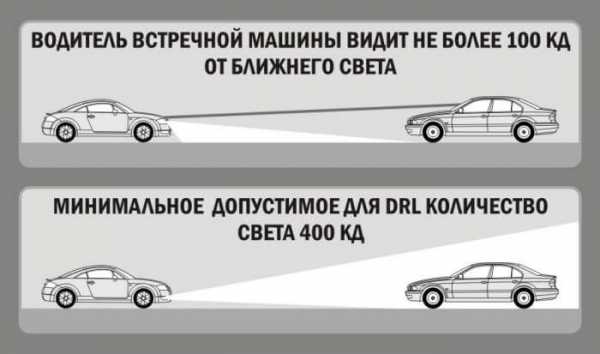

  • Яркость – от 400 до 800 кандел.

Режим работы – при включенном зажигании и выключенных фарах ближнего/дальнего света, но с сохранением возможности «мигания дальним». Таким образом, единственно правильным вариантом подключения является включение ДХО при перемещении ключа в положение «зажигание» и автоматическое отключение при включении габаритных огней.

Работа ДХО вместе с фарами БС недопустима! Тем более, в темноте.

Как установить и подключить ходовые огни

Для монтажа дополнительных световых приборов не требуется лицензии установочного центра. Поэтому можем подключить их самостоятельно, руководствуясь инструкцией.

Чтобы остаться в рамках размеров, возможно, придется резать бампер. Или закрепить светильники в нише воздухозаборника фальшрадиаторной решетки при достаточных её габаритах. Горизонтальную ось направим параллельно дорожному полотну. После чего перейдем к электрике.

Способ 1

Электрическую часть подключаем через предохранитель к «плюсу», появляющемуся при включении зажигания. В разрыв провода, используя контакты 30 и 87а, устанавливаем пятиконтактное реле, управление которым будет от габаритных огней. Таким образом, при повороте ключа в положение «зажигание» ДХО будут светить, но гаснуть при включении «габариток». Минусовой провод закрепим к ближайшей надёжной «массе».

Способ 2

В ситуации с готовым блоком управления, «минус» крепим к кузову. Постоянный «плюс» – к аккумулятору, управляющий включением – к зажиганию. Отключающий – к «габаритам».

В любом случае, помним про необходимость установки предохранителя.

Преимущества и недостатки ДХО

В Интернете не прекращаются споры – стоит ли устанавливать «дневной свет», или это баловство и дань моде?

Сторонники приводят следующие аргументы:

  • Потребление электричества по сравнению с «галогенками» ничтожно мало;
  • Увеличивается срок службы ламп ближнего света, экономится топливо;
  • Машина лучше видна при ярком солнце;
  • Автомобиль кажется «круче», особенно если светодиоды встроены в фары.

Противники установки нештатных световых приборов руководствуются другими принципами:

  • Генераторы современных авто рассчитаны на штатную нагрузку, в том числе включенный свет. К тому же, на многих моделях заводской DRL (day running lights) включает лампы на 70% накала, поэтому о сокращении срока службы говорить не приходится.
  • Сами светильники стоят денег, однако не вечны. И за эту сумму можно приобрести ламп ближнего света на 10 лет вперёд. А экономия бензина – в пределах погрешности измерений.
  • С точки зрения дизайна тот, кто разбирается в модификациях, сразу увидит инородную конструкцию. А те, для кого все машины одинаковы, на огни не обратят внимания.

Многие автолюбители, установившие ДХО самостоятельно, не прочитали Правила. Поэтому не редкость увидеть на дороге «НЛО», у которого одновременно светит ближний свет, и работают ДХО. А это – нарушение ПДД. В котором, по традиции, будет виноват «злой инспектор», но никак автолюбитель-умелец.

Готовых решений вопроса тюнинга авто не существует, каждый улучшает авто по своему вкусу. Или оставляет заводскую комплектацию.

Главное, чтобы украшения не влияли на безопасность движения, не слепили встречных водителей и пешеходов, соответствовали ПДД, и не провоцировали аварийных ситуаций.

Будьте внимательны и аккуратны на дорогах!

topdetal.ru

Правила установки и подключения ДХО

Дневные ходовые огни – это обязательная часть автомобильного наружного освещения. Поэтому, такой элемент световой системы автомобиля обязательно должен присутствовать. Купить огни дневного света можно и у нас, для этого просто перейдите по этой ссылке. Универсальные дневные огни подходят под любой автомобиль, выбирайте понравившийся вариант, который подойдет к дизайну автомобиля и будет выглядеть не только как средство безопасности, но и как стильный девайс. Но стоит помнить, что перед установкой необходимо знать правила и требования монтажа, а также четко знать, как правильно подключить ДХО. В противном случае, стильный элемент наружности автомобиля будет приносить только ущерб.

Применение дневных ходовых огней

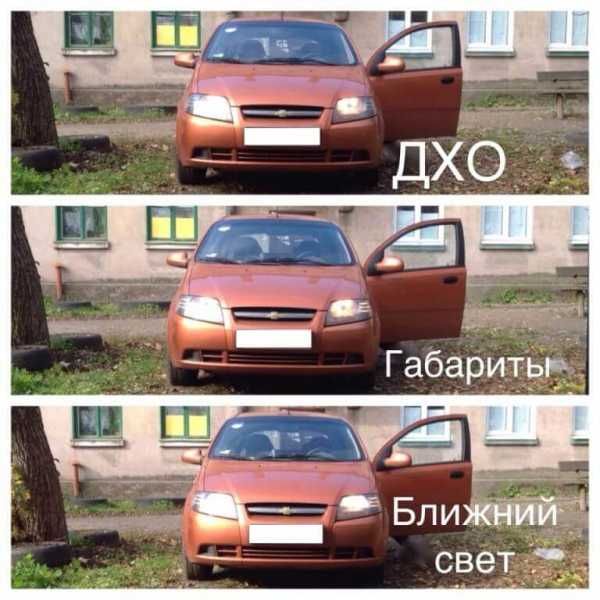

Стоит сначала уточнить, что дневные ходовые огни никакого отношения к габаритным огням не имеют, поскольку многие водители их путают. Габариты – это фонари, которые предназначены для обозначения автомобиля в темное время суток, а использование ДХО позволяет обозначить транспортное средство днем.

Огнями дневного света автомобили стали обозначать сравнительно недавно, а пик произошел после того, как Европейской экономической комиссией был принят закон о вождении днем с включенным светом фар. Многие изначально пользовались ближним или же дальним светом, что в принципе разрешено и допустимо и сегодня во многих европейских странах. Но, как показала практика, включать ближний свет не только не эффективно, но и проблематично для аккумулятора, поскольку он быстрей изнашивается. Поэтому были специально созданы светодиодные изделия, которые ставятся отдельно от головной оптики и выполняют функцию обозначения авто на трассе, за счет чего повышается безопасность.

Они, в отличие от головной оптики светят ярче и интенсивней, обладают белым светом и потребляют минимум электроэнергии при работе. Все это заключается в возможностях светодиодных ламп. На сегодня только такая инновационная разработка позволяет получить максимум белого света, при минимальном потреблении энергии. В среднем, ДХО любого производителя потребляют до 5-6 Вт, что по сравнению с галогенкой на 55 Вт в 10 раз меньше! К тому же, некоторые диоды, особенно CREE, могут служить до 50 тысяч часов, благодаря тому, что не имеют свойства сильно нагреваться при работе, соответственно перегорают крайне редко!

Правила установки дневных ходовых огней

С 2011 года по правилам ЕЭК (Европейской экономической комиссии) все транспортные средства должны совершать поездки даже в дневное время с включенными фарами или же использовать светодиодные ДХО. Закон был принят для того, чтобы снизить количество аварий, которые происходят днем по вине тусклости и неприметности автомобилей. Таким образом, ДХО – это тот элемент вашей активной безопасности, который обозначит автомобиль на трассе и сделает его броским.

Требования по Государственному стандарту РФ ГОСТ Р 41.48-2004
(Правила ЕЭК ООН N 48):

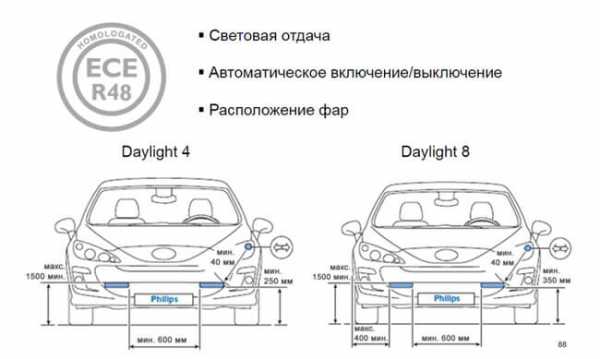

  • Расположение. Дневные огни необходимо устанавливать спереди автомобиля, строго запрещается размещать модуль на прицепах.
  • Количество. На автомобиле должны быть ДХО в количестве двух штук – справа и слева.
  • Схема. По схеме монтажа специальных предписаний и правил – нет.
  • По ширине. ДХО должны ставиться не более чем на 400 мм от краев автомобиля, при этом между двумя модулями необходимо сохранить расстояние в 600 мм. Стоит отметить, что в случае, если автомобиль малогабаритный, то есть его ширина не превышает 1300 мм, тогда допустимое расстояние между огнями - 400 мм.
  • По высоте. Монтаж должен быть произведен таким образом, чтобы ДХО находились от 250 до 1500 мм от уровня дороги.
  • По длине. Четких предписаний по монтажу ДХО в этом пункте нет, но требование обязует располагать огни таким образом, чтобы они не мешали водителю и не отражались в зеркалах заднего вида транспортного средства.
  • Угол. Наружу и внутрь, так называемый горизонтальный угол бета – 20о, а вниз и вверх по горизонтали, то есть вертикальный угол альфа – 10о.
  • Активизация свечения. Обязательные правила установки ходовых огней - это автоматическое включение света при запуске двигателя машины, или же выключение с остановкой мотора. Также, ДХО должны автоматически выключаться одновременно с включением фар головного света. Исключение могут составлять только те случаи, когда ближний/дальний свет включается на малый промежуток времени.
Требование ГОСТ Р 41.87-99 (Правила ЕЭК ООН N 87):
  • ДХО должны занимать от 25см2 до 200см2 площади (стоит отметить, в России этот показатель должен быть не менее 40см2).
  • Сила светового потока должна быть в пределах от 400 до 1200кд (для России – от 400 до 800 кд).
  • Цвет свечения ДХО – исключительно белый, не допускается голубой, синий и так далее.

Это все обязательные для ДХО правила установки, которые каждый водитель должен соблюдать, чтобы не получить штраф. Если при установке все требования будут учтены, то использование дневных ходовых огней будет законным и простым. Следовательно, теперь вы знаете, как правильно установить ходовые огни, и осталось разобраться с тем, как правильно подключить ходовые огни.

Правила подключения ДХО

Учитывая, что ДХО являются важной частью автомобильного освещения, мало только знать, как правильно установить ДХО, но и нужно их верно подключить. Подключение огней должно производиться таким образом, чтобы огни автоматически загорались, а также притухали при включении ближнего света или же вовсе деактивировались. За этим следит блок управления светодиодными модулями, а соответственно следует произвести его правильную установку.

  1. Черный провод подсоединяется на клемму «-».
  2. Красный провод подсоединяется на клемму «+».
  3. Оранжевый провод (в некоторых моделях ДХО) – подключается к ближнему свету или же габаритам. Таким образом, если не подключить этот провод, то огни не будут автоматически отключаться при активизации ближнего света или же габаритов.

Чтобы проверить правильность подключения, перед тем, как устанавливать ДХО и собирать бампер, необходимо активизировать зажигание автомобиля и посмотреть, загорается ли лампочка на блоке управления. Если да, значит, вы все сделали верно, и смело можете завершать процесс установки.

Итог

Таким образом, если вы купили ДХО, то перед тем, как начинать процесс монтажа и подключения, обязательно ознакомьтесь со всеми требованиями и правилами. Внимательно читайте ГОСТ, поскольку при неверном расположении, а тем более подключении, вы уже нарушаете законодательство РФ и рискуете обзавестись приличными штрафами. В любом случае, если внимательно и добросовестно подходить к сути дела, то можно произвести установку, подключение огней дневного света и самостоятельно. Будь внимательны, проверяйте расположение огней и правильность подключения проводов. И только тогда можете наслаждаться качественным белоснежным диодным светом и чувствовать себя в полной безопасности на дороге.

xenon-lampa.ru

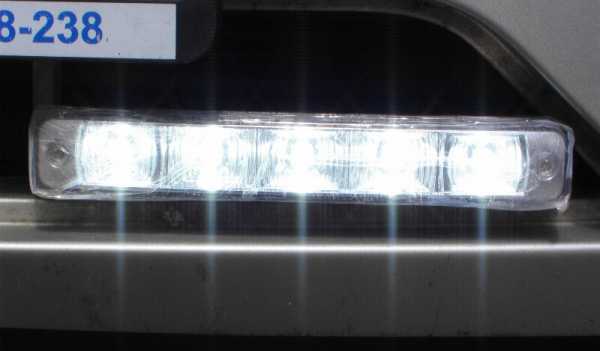

Как правильно установить ДХО?

На сегодняшнее время стало часто появляться понятие ДХО с появлением закона, который обязует всех водителей оснащаться огнями, стали выпускаться универсальные изделия, подходящие под огромный ряд марок автомобилей. Существует огромный ряд всевозможных видов и форм ДХО, которые ставятся на автомобили, но перед тем, как совершать покупку необходимо сначала определиться с местом установки ДХО, а также с их внешним видом. Рассмотрим на примере поэтапно, как производится установка DRL Philips. На картинке справа представлена модель ДХО Philips DayLight 9, отличающаяся стильным дизайном и ярким свечением.

Выбор места монтажа

Первый и самый важный этап, это определиться, где установить дневные ходовые огни. Стоит отметить, что следует учитывать все требования относительно расположения габаритов и размеров скоб для фиксации, а также законов, перед тем как рассматривать варианты установки ДХО. Рекомендуется устанавливать ДХО от 350 до 1500 мм от уровня земли, то есть от поверхности дороги. Стоит отметить, что законодательство допускает монтаж ДХО минимум на 250 мм от уровня дороги, но помните, что загруженный автомобиль «подсаживается», а поэтому, излучаемый свет и броскость огней будет снижена. Считается, что самая оптимальная высота установки ДХО – это 400-800 мм.

Также, в вопросе, как установить дневные ходовые огни нужно учитывать и расстояние от боковой части автомобиля и между двумя фонарями. Устанавливать от боковой части авто ДХО нужно на расстоянии, не более, чем 400 мм. Стоит отметить, что в некоторых автомобилях очень трудно определить край, поэтому рекомендуется это расстояние отмерить от габаритной ширины машины, не затрагивая зеркал. На практике, специалисты, которые знают, как установить ходовые огни, рекомендуют отмерять расстояние не от края, а от центра, разделяя габаритную ширину надвое и отнимая от центральной оси расстояние до внешнего края фонаря. Если у вас выходит остаток – 400 мм, тогда замеры и расчеты были верны. Учитывайте, что между двумя ходовыми фонарями должно быть расстояние не менее 600 мм.

Приоритетным пунктом в вопросе, как установить ДХО, является и оптимальный угол монтажа. Крепежная скоба должна ставиться таким образом, чтобы можно было добиться хорошей броскости и видимости огней. Так, согласно инструкции тех же ДХО Philips, монтаж фонарей должен быть произведен таким образом, чтобы горизонтальный угол отклонения изделия от направления движения не превышал 10о. Какие правила ГОСТа нужно учитывать при установке дневных ходовых огней, а также можно ли ставить ДХО на автомобили, не предусмотренные для этого, вы можете узнать в статье под названием "Можно ли устанавливать ДХО вообще?".

Производится установка, ходовые огни дневного света – на ваше авто

После того, как место монтажа было определено, и вы убедились в правильности замеров и расчетов, и сопоставили их с размерами фонарей, можно приступать непосредственно к самому процессу установки. Если вы приобретаете комплект у нас, в разделе «Дневные ходовые огни», мы вас заверяем, что вы получите полный комплект со всеми необходимыми крепежными материалами. Пример размеров некоторых ДХО Philips вы можете увидеть в табличке ниже.

Очень часто возникает потребность разобраться в каждом виде осветительных приборов и определить актуальность и практичность их использования. На какие типы делят ДХО и сколько существует достойных производителей высококачественных огней, кроме Philips, вы можете прочесть в данной статье.

Поэтапный процесс монтажа ДХО: часть первая


  • Этап 1. Если вы решили поставить огни в решетку, а не в нишу, где есть свободный доступ, тогда необходимо произвести ее демонтаж.
  • Этап 2. Следует обязательно обезжирить и очистить поверхность в том территориальном месте, где будет производиться крепеж скобы. Сделать это можно обыкновенной губкой и моющим средством, не обязательно применять растворители или же другие вредные жидкости.
  • Этап 3. После процесса очистки поверхности нужно взять прилагаемый в комплекте двухсторонний скотч и снять с него защитную пленку с ОДНОЙ СТОРОНЫ! Клейкой основой прижимаем скотч на скобу.
  • Этап 4. Далее необходимо со второй стороны скотча снять защитную пленку и произвести фиксацию на место установки.
  • Этап 5. Не важно, производится ли монтаж на скотч или же через отверстия, фиксация скобы производится саморезами. Чтобы произвести монтаж на вертикальную поверхность, фонарь можно зафиксировать и без наличия скобы. Для этого нужно будет воспользоваться монтажными отверстиями, имеющими резьбу М5.

ОБРАТИТЕ ВНИМАНИЕ! Провод, который идет от фонаря следует продеть в специальное отверстие в скобе еще до начала установки. Сами ДХО в скобу вставлять не нужно, поскольку, если защелкнется механизм, то извлечение будет проблемным и длительным. Механизм создан специально для того, чтобы предотвратить кражу фонаря с вашего автомобиля.
ВАЖНО! Установить огни можно и без скотча. Для этого нужно заранее просверлить по размеренным отметкам дрелью отверстия. Сделать это можно, приложив на место монтажа скобу и сквозь крепежные отверстия сделать небольшие дырочки.

Поэтапный процесс монтажа ДХО: часть вторая


  • Этап 1. Не вставляя в зафиксированные скобы ДХО необходимо перейти ко второй части монтажа – установке блока управления. Для этого следует определиться в моторном отсеке с территориальным его расположением. Самым верным будет размещение блока возле аккумулятора и как можно дальше от двигателя, дабы не допустить перегрева устройства. Других особых нюансов по расположению блока нет, поскольку устройство отличается высокой герметизацией и защитой от влаги.
  • Этап 2. Производим подключение блока, пользуясь стандартной схемой – красный провод на клемму «+», а черный на клемму «-». В некоторых моделях ДХО есть еще один провод – оранжевый, он необходим для того, чтобы отключать огни при включении ближнего луча или же переводить фонари в режим габаритов, для исключения ослепления встречных водителей. Стоит отметить, что если не подключить этот провод – то вы нарушаете все законы, поскольку ДХО будут слепить встречных водителей в темное время суток. Таким образом, оранжевый провод нужно подключить к габаритам или же ближнему свету.
  • Этап 3. Необходимо отключить провода головного света от лампы, чтобы проверить правильность подключения. Если на блоке лампочка загорится – значит, вы сделали все верно!
  • Этап 4. С помощью специального разъема произведите подключение фонарей и блока. Вложите в разъем провода и защелкните его.
  • Этап 5. Обязательно на этом этапе нужно проверить работоспособность ДХО. Для этого просто включите двигатель, если огни автоматически загорелись – значит, вы сделали все верно. Также, включите ближний свет, чтобы проверить функцию «затухания» интенсивности света фонарей. Огни автоматически должны выключаться с остановкой двигателя, но есть некоторые модели, которые затухают через 15-20 секунд, это вполне нормально, поскольку они оснащаются функцией «сопровождения» водителя.

Поэтапный процесс монтажа ДХО: часть третья


  • Этап 1. Если проверка прошла успешно – значит можно переходить к завершающему этапу установки ДХО. Прикрепите и зафиксируйте блок управления.
  • Этап 2. Только теперь можно переходить к фиксации фонаря. Для этого вставьте его в скобу и нажимайте до тех пор, пока не услышите щелчок.
  • Этап 3. Протяните провода и аккуратно разместите их в подкапотном пространстве. Обязательно скрепите их пластиковыми стяжками, прилагаемыми в комплекте. Стоит отметить, что ни в коем

xenon-lampa.ru

Способы подключения дневных ходовых огней – Поделки для авто

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится  для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой),  провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

 Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

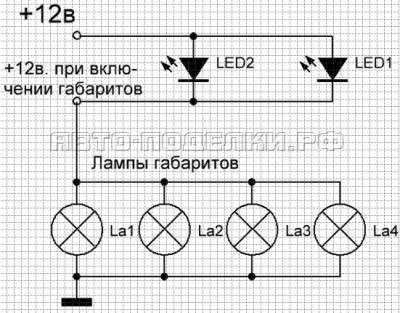

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!).  В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85  контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт  – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Автор; OLeg

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

Правила установки, схемы подключения ДХО и штрафы

Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках, установленные отдельно, да где только их не устанавливают. А есть ли вообще правила, которые регламентируют установку ДХО ? Можно ли устанавливать ДХО самому ? А еще говорят, что они потребляют в разы меньше энергии, и поэтому Вы экономите на бензине. Обо всем по порядку..


Что такое ДХО и для чего они нужны ?

"Дневные ходовые огни" к габаритным огням отношения не имеют. Это новое понятие появилось в правилах в связи с тем, что ими стали оборудовать современные автомобили. Этим термином называют внешние световые приборы, предназначенные для улучшения видимости движущегося транспортного средства спереди в светлое время суток. На новых европейских автомобилях можно часто встретить огни в фарах, которые конструктивно выделяются в ней. В большинстве ДХО - это светодиодные лампы. При использовании дневных ходовых огней включать дополнительно световые сигналы (противотуманки или ближний свет) не требуется.

Правила установки ДХО

Выдержка из "Государственный стандарт РФ ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48)":

6.19.1 Установка
Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число
Два.
6.19.3 Схема монтажа
Специальных предписаний нет.
6.19.4 Размещение
6.19.4.1 По ширине - точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте - на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине - на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение "включено" орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.

ГОСТ Р 41.87-99 (Правила ЕЭК ООН N 87). Согласно правилам излучатели дневных огней должны занимать площадь от 25 см до 200 см (в России "не менее 40 см). И излучать свет силой от 400 до 1200 кд, (в России от 400 до 800 кд).


Настоящий стандарт устанавливает единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств.
Согласно этому ГОСТу, на всех сертифицированных ходовых огнях должно быть соответствующие обозначение.

Таблица 6а - Требования Правил ЕЭК ООН к наличию внешних световых приборов на автотранспортных средствах:

  • Дневной ходовой огонь: Белый, 2 шт.
  • Рекомендуется для категорий М, N. (пассажирские и грузопассажирск ие автомобили, грузовые автомобили)
  • Запрещено для категорий О (Прицепы с двумя и более осями прицепы с центральной осью и полуприцепы)

Как подключить дневные ходовые огни

Схем подключения ДХО большое множество, некоторые из них очень просты, другие требуют некоторого опыта обращения с паяльником. Все они позволяют включать ходовые огни автоматически:

Схема №1. Автоматическое включение света фар при начале движения и выключение при остановке. При стоянке автомобиль обозначается габаритными огнями.
Такой алгоритм работы системы наружного освещения полностью соответствует требованиям ПДД.
Схема проверялась на всех русских автомобилях.
Источником информации о движении служит датчик скорости автомобиля
Контакты К 1.1 автомата – коммутатора фар ближнего света включают в разрыв провода от переключателя ближнего света к контакту 85 РБС. (если надо будет включить ближний свет на месте, тогда нужно запараллелить контакты включателя ближнего света).
Реле К1 – автомобильное, 851.3747, но может быть использовано любое, имеющее размыкающее пару контактов и устойчиво срабатывающее при напряжении на обмотке 6...14 В. Например РЭС10, паспорт: РС4.529.031-07.
В. Югрин Радио №8, 2005



Схема №2. Использование ПТФ в режиме дневных огней и автоматическое выключение их вместе с зажиганием.
Схема проверялась на ВАЗ 2110.
Отключаем штатную схему включения ПТФ и переделываем ее на включение после поворота ключа зажигания.
Тиристор подойдет любой с допустимым током 0,3 А. Конденсатор на 1500мкФ 25Вольт будет выдавать 23сек. задержки. Резисторы должны быть мощностью от 0,25 Вт на 47(51) и 10килоОм.
Схему удобно разместить в корпусе реле навесным монтажом и размещаем его в монтажном блоке. Также берем необходимый нам плюс после замка зажигания.

Порядок действий:

  1. Отключаем минусовый провод на питание обмотки реле включения стеклоподъемников и изолируем.
  2. Найти провод идущий на клавишу ПТФ, отключить его из штатного места и вставить вместо отключенного в п.1
  3. Вставить готовую конструкцию в разъем.

Схема №3. Включение ПТФ при запуске двигателя (генератора).
Схема применяется на ВАЗ 2110.
Фары будут включаться автоматически при запуске генератора. Заведен двигатель - работает генератор - включаются ПТФ, не работает - наоборот.
Габариты включаются кнопкой и выключатель зажигания при этом разомкнут.
Суть этого способа заключается в установке перемычки с питания обмотки возбуждения генератора на реле ПТФ.
  • Снимаем приборку и делаем как на фото 1.
  • Вытаскиваем кнопку ПТФ и отключаем из штекера угловой проводок фото 2,3.
  • Соединяем его с нашим проводом (12 на разъеме Х1 приборки), фото 4.

Вставляем в свободное место на штекере и ставим кнопу на место.

Схема №4. Реализация ДХО с использованием ближнего света. Принцип работы такой же, как в схеме №3, свет ближних фар включается после старта двигателя и отключается при остановке, габариты при этом выключены. Все остальное работает по штатному.
Потребуется два маломощных диода(1А, например КД10) и соединяем их последовательно. Припаиваем к ним проводки общей длиной около 40см. Т.к. диод полярный, то соединять их следует как показано на фото.
Разбираем приборную панель и соединяем заготовку с 12 выводом разъема Х1, как на фото (цвет провода желтый, но суть такая же).
Вынимаем кнопку включения освещения и соединяем второй конец нашей заготовки с зеленым проводом разъема. Либо вставляем зачищенный провод в гнездо разъема. Вставляем кнопку на место и проверяем работоспособность.

Если нужно стоять с габаритами при заведенном двигателе без ближнего света фар, тогда ставим кнопку в разрез провода.

Схема №5. Автоматическое вкл/выкл дневного света по вкл/выкл генератора.
Схемы проверялись на Лада Приора и ВАЗ 2110.
  1. Первая схема - если завязана работа только генератора и ручника.
  2. Вторая схема содержит еще один транзистор, который отключает ДХО при включении габаритов или фар путем подачи "+" на базу транзистора КТ814.
  3. Третья схема Романа Торопова. Она отменяет ДХО при условиях: Поднят ручник (для автозапуска ДВС с сигнализации или стоянки с запущенным ДВС) и по включению габаритов (перевод в штатный режим работы фар или ПТФ). Другими словами по этим условиям отключается "автоматическое включение ДХО" по запуску генератора. Эта схема ДХО, которая прошла ГТО.





Схема №6. Автовключение ДХО при запуске двигателя и выключение от габаритов/ближнего света. (датчик уровня масла)
Схема проверялась на ВАЗ 2110.
В данном варианте сигнал о работе двигателя берется с датчика минимального давления масла (из колодки панели приборов). Ходовые огни выключаются если включаем габариты или ближний свет.
В качестве ходовых огней можно использовать ПТФ или ближний свет.


Схема №7. Автоматическое включение ДХО при запуске двигателя, и работают в пол силы при включении ПТФ или ближнего.
Схема проверялась на ВАЗ 2110.
При запуске двигателя (генератора) загорается ДХО. При включении габаритов работа ДХО продолжается, а включении ПТФ или ближнего света, ДХО начинает светить в пол силы. Это происходит за счет переключения реле 2 при возбуждении цепи при включении ПТФ или ближнего. А также за счет резистора, который располагаем перед ДХО на провода возбуждения от ПТФ и ближнего. Используем диод, чтобы питание одного прибора не перетекала в другой прибор.

Схема №8. Включение ДХО после запуска двигателя через 7сек. Гаснут при включении габаритов.
Схема проверялась на ВАЗ 2110.
Когда двигатель глохнет - ходовые огни гаснут. Дополнительной нагрузки при заводе нет. При моргании дальним светом, ДХО не гаснут.

На примере, кнопка размещена в консоли рядом с блоком управления отопителем. Это ручное отключение. Подцепляем собранную схему на клипсы к блоку предохранителей. Саму схему задержки удобно собирать в корпусе нерабочего реле.

Схема №9 (Автор в Skype: polimarh26). С началом движения включается ближний свет и выключается подсветка салона.
Подсветка в ручках двери включается при заведённом моторе и только в стоячей машине.
На реле свободный контакт, к которому и подключается дополнительная подсветка салона (например, подсветка ручек дверей)

Полное описание схемы: вставляешь ключ зажигания, и поворачиваешь на одно деление. Ближний свет включается на несколько секунд и гаснет. Заводим мотор. Включается подсветка салона (ручки дверей и светодиодная лента). С началом движение включается ближний свет, и выключаются подсветки салона. После остановки - обратная процедура, но с задержкой в несколько секунд. Время задержки обеспечивает  R3 и C2. Чем они больше тем длительность выше.
Плата ставится за комбинацию приборов на двойной скотч и там же присоединяется к разъёму Х2 и к переключателю ближний, габариты/дальний.


Контроллеры автоматического управления светом фар

Кто не дружит с электрикой и рад купить готовую схему автоматического включения света фар, может воспользоваться:
  1. Автоматическое включение наружного освещения (контроллеры LC-7-V09, LC-7-V10, LC-7-V09U)
  2. Контроллер управления фарами DRL (Дневные Ходовые Огни) DRL-2-V
  3. Реле автоматического включения света 719.3777-01
  4. Дневные ходовые огни (ДХО, DRL) "Эклипс" (Силичъ)

Заключение

Теперь, когда Вы четко представляете, что такое дневные ходовые огни возникает вопрос: "а для чего нужны ДХО ?". Кроме выделения автомобиля на дороге не редко идет речь об экономии топлива. Говорить о меньшем расходе топлива при использовании ДХО не серьезно, потому что вся эта мизерная экономия вылетит в трубу при очередном обгоне фуры.

Другой разговор, когда речь идет о продлении срока службы аккумулятору. На русских автомобилях генератор на холостых оборотах зачастую не может обеспечить положительный баланс между выработкой и потреблением тока. Это означает, что дефицит потребляемого тока приходится пополнять аккумуляторной батарее, что приводит к хронической недозарядке и резкому снижению срока службы. ДХО потребляют энергии значительно меньше, что в результате положительно сказывается на Вашем АКБ.

Что лучше использовать ДХО или ближний свет фар ?
На этот вопрос Вы найдете ответ в статье "За Рулем".

И последний вопрос, на который отвечает заместитель начальника Департамента обеспечения безопасности дорожного движения МВД России генерал-майор милиции Владимир Кузин.
Вопрос: Можно ли установить дневные ходовые огни на автомобиль, где они не предусмотрены заводов изготовителем ?
Ответ: Сами - нет. Это уже будет внесение изменения в конструкцию автомобиля. Если у вас отечественная машина, или иномарка, не оборудованная этими огнями, то вам полагается использовать либо ближний свет фар, либо противотуманные фары в дневное время суток.

Изменять самостоятельно что либо в конструкции автомобиля категорически запрещено и за это автомобиль могут поставить на штраф.площадку.
Постановлением Совета Министров - Правительства Российской Федерации от 23 октября 1993 г. N 1090 "ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ДОПУСКУ ТРАНСПОРТНЫХ СРЕДСТВ К ЭКСПЛУАТАЦИИ И ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ" определено, что эксплуатация транспортного средства ЗАПРЕЩЕНА:

  • 7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.
Варианты установки Дневных Ходовых Огней на ВАЗ 2110:
  1. В фары головного света (фотоотчет, коллекция)
  2. В противотуманные фары (фотоотчет)
  3. В решетку радиатора

Будете ли Вы устанавливать ДХО самостоятельно?


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Установка дневных ходовых огней - ПДД и ГОСТ

Тот факт, что дневные ходовые огни на данный момент являются наиболее востребованным компонентом внешнего освещения транспортного средства, ощутимо способствует снижению количества дорожно-транспортных происшествий и инцидентов.

Дневные ходовые огни требуются для того, чтобы выражать и высвечивать на фоне остальных ТС в светлое время дня. Это ощутимо повышает показатель броскости автомобиля и тем самым, конечно же, увеличивает безопасность людей, которые в нем находятся.

Движение автомобиля в дневное время обязует включение ДХО

Однако перед тем как приступать к процессу установки дневных ходовых огней, необходимо в обязательном порядке выяснить, какие правила относительно данного типа монтажа предусматривает ПДД и ГОСТ. Ниже будут приведены все нюансы и особенности, которые нужно знать, чтобы не попасться сотрудникам ГИБДД. Закон про дневные ходовые огни от 2011 года предписывает всем владельцам авто передвигаться с активными фарами и в светлое время суток. Также стоит заметить, что сейчас понятие ДХО распространяется и на противотуманные лампы, и на лампы ближнего света.

Нормативные акты

Сегодня, помимо ПДД и ГОСТ, правила установки дневных ходовых огней также расписываются в огромном количестве законных и подзаконных актах.  Поэтому, если вы собираетесь установить этот компонент осветительной системы автомобиля, обязательно ознакомьтесь со всеми источниками, в которых расписываются нормы проведения этой процедуры.

Установка ДХО по ГОСТу и правилам ПДД

Первый нормативный акт, на который стоит обратить внимания, чтобы не быть уличенным сотрудниками ГИБДД в нарушении, это решение кабинета министров Российской Федерации номер 316 от 10/05/2010 года.

В нем четко расписываются все корректировки, которые были внесены в решение Совета Министров номер 1090. Если коротко, то основные изменения выглядели следующим образом:

  • правила пользования световыми приборами были изменены, расширены и расписаны более подробно;
  • в светлое время дня на каждом автомобиле в обязательном порядке предписывается использование ламп ближнего света или ходовых огней.

ГОСТ, в котором предписываются правила установки дневных ходовых огней Р 418799 говорит об официальном учреждении огней дневного света на легковых и грузовых автомобилях.  После этого вышел новый ГОСТ 41482004, в котором, по сути, описывалось тоже самое положение, однако вносились изменения в понятие дневных ходовых огней. Новое определение было основано на международном стандарте европейской комиссии при ООН номер 47.

Использование ближнего света авто как ДХО

Также корректировки были введены и в 2005 году – 01/01 вышло постановление о том, что предыдущие стандарты ГОСТа вплоть до документа Р414899 больше не считаются действительными, а новые правила стандартизируют обязательность установки и использования дневных ходовых огней на механическом транспорте только в том случае, если они соответствуют нормам Европейской Комиссии в ООН.

Исходя из правил данного постановления, все дневные ходовые огни должны содержать особую маркировку, которая будет содержать информацию о том, что осветительный прибор был установлен правильно и в соответствии с ГОСТ и ПДД.

Также эта маркировка должна содержать информацию о разновидности ходовых огней, а также о месте их изготовления – в противном случае с сотрудниками ГИБДД могут возникнуть проблемы.

Отличие ДХО от ближнего света

Как монтировать дневные ходовые огни по ГОСТ

По всей территории Федерации в отношении дневных ходовых огней действуют специальные правила, несоблюдение которых может привести к повышенной заинтересованности сотрудников ГИБДД в вашем автомобиле. Чтобы не иметь проблем с законом, вы должны соблюдать все эти правила неукоснительно.  Так же стоит отметить, что правила установки дневных ходовых огней, прописанные в ГОСТ и ПДД РФ в некоторых пунктах отличаются от аналогичных норм в западном мире. Вот основные принципы, в соответствии с которыми должна производиться установка дневных ходовых огней в России:

  1. Дневные ходовые огни должны устанавливаться на авто на высоте от 25 до 150 сантиметров. Расчет производится от поверхности земли, на которой стоит авто.
  2. Дистанция между независимыми блоками огней должна составлять не менее 60 сантиметров. Однако, если речь идет об установке освещения на авто с кузовом небольших размеров (менее 1300 миллиметров в ширину), то допускается расстояние между независимыми огнями, равное 40 сантиметрам.
  3. Согласно ПДД и ГОСТ, интенсивность светового потока, которую должны производить огни, установленные на легковые или грузовые автомобили, должна находиться в диапазоне от 400 до 800 Кандел.
Правила установки дневных ходовых огней

Если вы собираетесь монтировать дневные ходовые огни в соответствии с ПДД и ГОСТ, то после монтажа, они должны удовлетворять все вышеуказанные требования и параметры. В противном случае, сотрудники ГИБДД имеют полное право остановить ваш автомобиль и потребовать штрафа за нарушение вышеупомянутых норм. Также в особых ситуациях, транспортное средство может быть даже отправлено на штрафстоянку.

Если вы хотите, чтоб ваш автомобиль соответствовал всем правилам и нормам ПДД и ГОСТу и не вызывал вопросов у сотрудников ГИБДД – отдельное внимание необходимо уделить вопросу выбора самих дневных ходовых огней – от их марки и тапа также многое зависит.

Наиболее качественные образцы подобного рода продукции выпускаются ведущими немецкими производителями, а именно Philips Osram и Hella.

Отдавать им предпочтение стоит не только из-за того, что они способны удовлетворить все государственные стандарты и правило, но и из за того, что осветительные приборы этих марок наиболее эффективны, и смогут обеспечить вам максимальную безопасность на дорогах. С представителями вышеперечисленных марок в абсолютно большинстве случаев не случается каких-либо проблем, когда те проходят процесс проверки на станции технического обслуживания. К сожалению, нельзя сказать того же об оптических приборах, которые были произведены в домашних условиях.

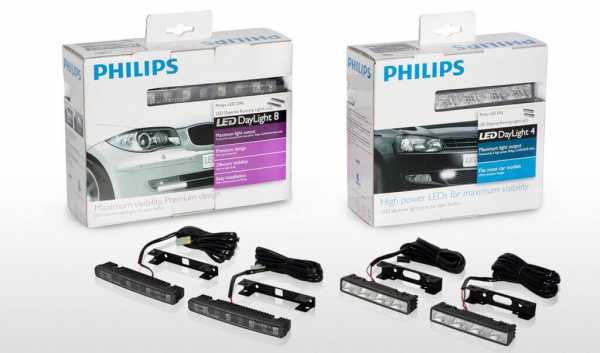

Дневные ходовые огни Philips

Единственный фактор, который может вызвать у вас проблемы и неудобства во время установки ходовых огней – это необходимость нарушать целостность конструкции авто. Как правило, эта неприятность особенно актуальна для тех водителей, которые приобретали авто еще до того, как закон об обязательном вождении днем с включенными огнями был принят.

По сути, если вы являетесь владельцем такого автомобиля и хотите установить на нем дневные ходовые огни, то это значит, что вы столкнетесь с необходимостью собирать целый комплект различных бумаг и подавать официальный запрос на получение разрешения на внесение корректировок в физическую конструкцию транспортного средства. Помимо прочего, вам придется еще и хорошенько потрудиться, что бы разместить ДХО в своем авто – для этого потребуется проделывать отверстия в бампере и разбираться в электронике.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Правила установки, схемы подключения ДХО и штрафы

Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках, установленные отдельно, да где только их не устанавливают. А есть ли вообще правила, которые регламентируют установку ДХО ? Можно ли устанавливать ДХО самому ? А еще говорят, что они потребляют в разы меньше энергии, и поэтому Вы экономите на бензине. Обо всем по порядку..


Что такое ДХО и для чего они нужны ?

"Дневные ходовые огни" к габаритным огням отношения не имеют. Это новое понятие появилось в правилах в связи с тем, что ими стали оборудовать современные автомобили. Этим термином называют внешние световые приборы, предназначенные для улучшения видимости движущегося транспортного средства спереди в светлое время суток. На новых европейских автомобилях можно часто встретить огни в фарах, которые конструктивно выделяются в ней. В большинстве ДХО - это светодиодные лампы. При использовании дневных ходовых огней включать дополнительно световые сигналы (противотуманки или ближний свет) не требуется.

Правила установки ДХО

Выдержка из "Государственный стандарт РФ ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48)":

6.19.1 Установка
Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число
Два.
6.19.3 Схема монтажа
Специальных предписаний нет.
6.19.4 Размещение
6.19.4.1 По ширине - точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте - на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине - на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение "включено" орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.

ГОСТ Р 41.87-99 (Правила ЕЭК ООН N 87). Согласно правилам излучатели дневных огней должны занимать площадь от 25 см до 200 см (в России "не менее 40 см). И излучать свет силой от 400 до 1200 кд, (в России от 400 до 800 кд).


Настоящий стандарт устанавливает единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств.
Согласно этому ГОСТу, на всех сертифицированных ходовых огнях должно быть соответствующие обозначение.

Таблица 6а - Требования Правил ЕЭК ООН к наличию внешних световых приборов на автотранспортных средствах:

  • Дневной ходовой огонь: Белый, 2 шт.
  • Рекомендуется для категорий М, N. (пассажирские и грузопассажирск ие автомобили, грузовые автомобили)
  • Запрещено для категорий О (Прицепы с двумя и более осями прицепы с центральной осью и полуприцепы)

Как подключить дневные ходовые огни

Схем подключения ДХО большое множество, некоторые из них очень просты, другие требуют некоторого опыта обращения с паяльником. Все они позволяют включать ходовые огни автоматически:

Схема №1. Автоматическое включение света фар при начале движения и выключение при остановке. При стоянке автомобиль обозначается габаритными огнями.
Такой алгоритм работы системы наружного освещения полностью соответствует требованиям ПДД.
Схема проверялась на всех русских автомобилях.
Источником информации о движении служит датчик скорости автомобиля
Контакты К 1.1 автомата – коммутатора фар ближнего света включают в разрыв провода от переключателя ближнего света к контакту 85 РБС. (если надо будет включить ближний свет на месте, тогда нужно запараллелить контакты включателя ближнего света).
Реле К1 – автомобильное, 851.3747, но может быть использовано любое, имеющее размыкающее пару контактов и устойчиво срабатывающее при напряжении на обмотке 6...14 В. Например РЭС10, паспорт: РС4.529.031-07.
В. Югрин Радио №8, 2005



Схема №2. Использование ПТФ в режиме дневных огней и автоматическое выключение их вместе с зажиганием.
Схема проверялась на ВАЗ 2110.
Отключаем штатную схему включения ПТФ и переделываем ее на включение после поворота ключа зажигания.
Тиристор подойдет любой с допустимым током 0,3 А. Конденсатор на 1500мкФ 25Вольт будет выдавать 23сек. задержки. Резисторы должны быть мощностью от 0,25 Вт на 47(51) и 10килоОм.
Схему удобно разместить в корпусе реле навесным монтажом и размещаем его в монтажном блоке. Также берем необходимый нам плюс после замка зажигания.

Порядок действий:

  1. Отключаем минусовый провод на питание обмотки реле включения стеклоподъемников и изолируем.
  2. Найти провод идущий на клавишу ПТФ, отключить его из штатного места и вставить вместо отключенного в п.1
  3. Вставить готовую конструкцию в разъем.

Схема №3. Включение ПТФ при запуске двигателя (генератора).
Схема применяется на ВАЗ 2110.
Фары будут включаться автоматически при запуске генератора. Заведен двигатель - работает генератор - включаются ПТФ, не работает - наоборот.
Габариты включаются кнопкой и выключатель зажигания при этом разомкнут.
Суть этого способа заключается в установке перемычки с питания обмотки возбуждения генератора на реле ПТФ.
  • Снимаем приборку и делаем как на фото 1.
  • Вытаскиваем кнопку ПТФ и отключаем из штекера угловой проводок фото 2,3.
  • Соединяем его с нашим проводом (12 на разъеме Х1 приборки), фото 4.

Вставляем в свободное место на штекере и ставим кнопу на место.

Схема №4. Реализация ДХО с использованием ближнего света. Принцип работы такой же, как в схеме №3, свет ближних фар включается после старта двигателя и отключается при остановке, габариты при этом выключены. Все остальное работает по штатному.
Потребуется два маломощных диода(1А, например КД10) и соединяем их последовательно. Припаиваем к ним проводки общей длиной около 40см. Т.к. диод полярный, то соединять их следует как показано на фото.
Разбираем приборную панель и соединяем заготовку с 12 выводом разъема Х1, как на фото (цвет провода желтый, но суть такая же).
Вынимаем кнопку включения освещения и соединяем второй конец нашей заготовки с зеленым проводом разъема. Либо вставляем зачищенный провод в гнездо разъема. Вставляем кнопку на место и проверяем работоспособность.

Если нужно стоять с габаритами при заведенном двигателе без ближнего света фар, тогда ставим кнопку в разрез провода.

Схема №5. Автоматическое вкл/выкл дневного света по вкл/выкл генератора.
Схемы проверялись на Лада Приора и ВАЗ 2110.
  1. Первая схема - если завязана работа только генератора и ручника.
  2. Вторая схема содержит еще один транзистор, который отключает ДХО при включении габаритов или фар путем подачи "+" на базу транзистора КТ814.
  3. Третья схема Романа Торопова. Она отменяет ДХО при условиях: Поднят ручник (для автозапуска ДВС с сигнализации или стоянки с запущенным ДВС) и по включению габаритов (перевод в штатный режим работы фар или ПТФ). Другими словами по этим условиям отключается "автоматическое включение ДХО" по запуску генератора. Эта схема ДХО, которая прошла ГТО.





Схема №6. Автовключение ДХО при запуске двигателя и выключение от габаритов/ближнего света. (датчик уровня масла)
Схема проверялась на ВАЗ 2110.
В данном варианте сигнал о работе двигателя берется с датчика минимального давления масла (из колодки панели приборов). Ходовые огни выключаются если включаем габариты или ближний свет.
В качестве ходовых огней можно использовать ПТФ или ближний свет.


Схема №7. Автоматическое включение ДХО при запуске двигателя, и работают в пол силы при включении ПТФ или ближнего.
Схема проверялась на ВАЗ 2110.
При запуске двигателя (генератора) загорается ДХО. При включении габаритов работа ДХО продолжается, а включении ПТФ или ближнего света, ДХО начинает светить в пол силы. Это происходит за счет переключения реле 2 при возбуждении цепи при включении ПТФ или ближнего. А также за счет резистора, который располагаем перед ДХО на провода возбуждения от ПТФ и ближнего. Используем диод, чтобы питание одного прибора не перетекала в другой прибор.

Схема №8. Включение ДХО после запуска двигателя через 7сек. Гаснут при включении габаритов.
Схема проверялась на ВАЗ 2110.
Когда двигатель глохнет - ходовые огни гаснут. Дополнительной нагрузки при заводе нет. При моргании дальним светом, ДХО не гаснут.

На примере, кнопка размещена в консоли рядом с блоком управления отопителем. Это ручное отключение. Подцепляем собранную схему на клипсы к блоку предохранителей. Саму схему задержки удобно собирать в корпусе нерабочего реле.

Схема №9 (Автор в Skype: polimarh26). С началом движения включается ближний свет и выключается подсветка салона.
Подсветка в ручках двери включается при заведённом моторе и только в стоячей машине.
На реле свободный контакт, к которому и подключается дополнительная подсветка салона (например, подсветка ручек дверей)

Полное описание схемы: вставляешь ключ зажигания, и поворачиваешь на одно деление. Ближний свет включается на несколько секунд и гаснет. Заводим мотор. Включается подсветка салона (ручки дверей и светодиодная лента). С началом движение включается ближний свет, и выключаются подсветки салона. После остановки - обратная процедура, но с задержкой в несколько секунд. Время задержки обеспечивает  R3 и C2. Чем они больше тем длительность выше.
Плата ставится за комбинацию приборов на двойной скотч и там же присоединяется к разъёму Х2 и к переключателю ближний, габариты/дальний.


Контроллеры автоматического управления светом фар

Кто не дружит с электрикой и рад купить готовую схему автоматического включения света фар, может воспользоваться:
  1. Автоматическое включение наружного освещения (контроллеры LC-7-V09, LC-7-V10, LC-7-V09U)
  2. Контроллер управления фарами DRL (Дневные Ходовые Огни) DRL-2-V
  3. Реле автоматического включения света 719.3777-01
  4. Дневные ходовые огни (ДХО, DRL) "Эклипс" (Силичъ)

Заключение

Теперь, когда Вы четко представляете, что такое дневные ходовые огни возникает вопрос: "а для чего нужны ДХО ?". Кроме выделения автомобиля на дороге не редко идет речь об экономии топлива. Говорить о меньшем расходе топлива при использовании ДХО не серьезно, потому что вся эта мизерная экономия вылетит в трубу при очередном обгоне фуры.

Другой разговор, когда речь идет о продлении срока службы аккумулятору. На русских автомобилях генератор на холостых оборотах зачастую не может обеспечить положительный баланс между выработкой и потреблением тока. Это означает, что дефицит потребляемого тока приходится пополнять аккумуляторной батарее, что приводит к хронической недозарядке и резкому снижению срока службы. ДХО потребляют энергии значительно меньше, что в результате положительно сказывается на Вашем АКБ.

Что лучше использовать ДХО или ближний свет фар ?
На этот вопрос Вы найдете ответ в статье "За Рулем".

И последний вопрос, на который отвечает заместитель начальника Департамента обеспечения безопасности дорожного движения МВД России генерал-майор милиции Владимир Кузин.
Вопрос: Можно ли установить дневные ходовые огни на автомобиль, где они не предусмотрены заводов изготовителем ?
Ответ: Сами - нет. Это уже будет внесение изменения в конструкцию автомобиля. Если у вас отечественная машина, или иномарка, не оборудованная этими огнями, то вам полагается использовать либо ближний свет фар, либо противотуманные фары в дневное время суток.

Изменять самостоятельно что либо в конструкции автомобиля категорически запрещено и за это автомобиль могут поставить на штраф.площадку.
Постановлением Совета Министров - Правительства Российской Федерации от 23 октября 1993 г. N 1090 "ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ДОПУСКУ ТРАНСПОРТНЫХ СРЕДСТВ К ЭКСПЛУАТАЦИИ И ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ" определено, что эксплуатация транспортного средства ЗАПРЕЩЕНА:

  • 7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.
Варианты установки Дневных Ходовых Огней на ВАЗ 2110:
  1. В фары головного света (фотоотчет, коллекция)
  2. В противотуманные фары (фотоотчет)
  3. В решетку радиатора

Будете ли Вы устанавливать ДХО самостоятельно?


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
