Как снять топливную трубку с рампы на Форд Фокус 2

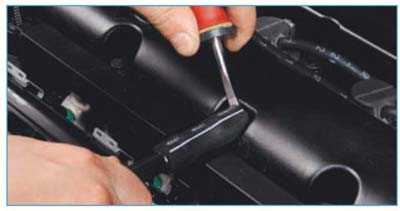

С помощью отвертки сдвигаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров и снимаем его с патрубка. Поддев отверткой пластмассовый фиксатор наконечника трубки подвода топлива сдвигаем его наружу. В статье разберем подробный алгоритм демонтажа топливной трубки Форд Фокус 2.

Снятие топливной трубки

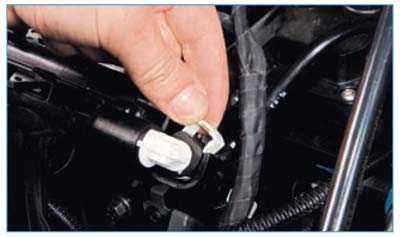

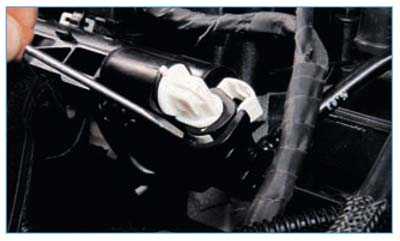

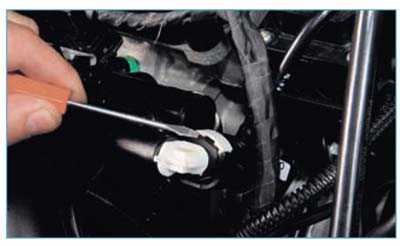

Нажав отверткой на пружинный фиксатор, снимаем наконечник трубки подвода топлива с патрубка топливной рампы. Далее:

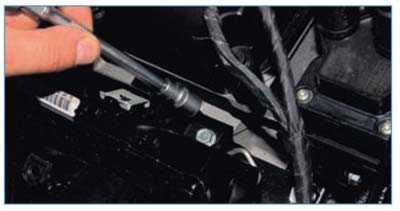

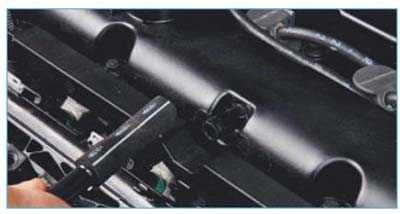

Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

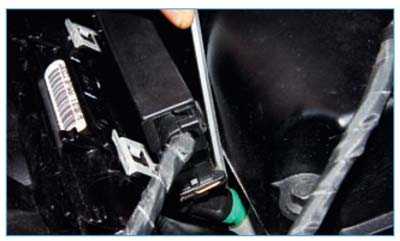

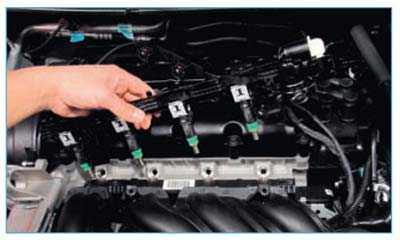

Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

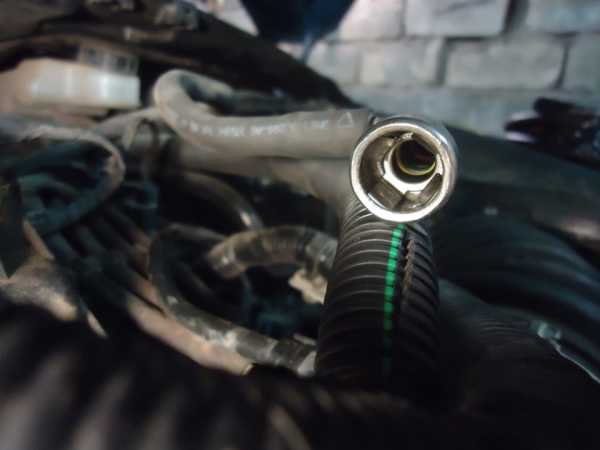

Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.
Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров.

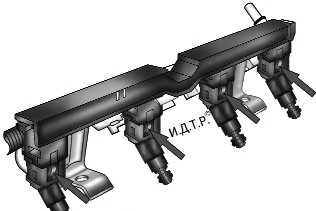

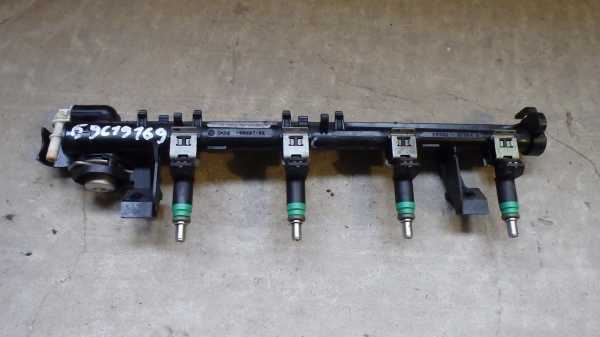

Снимаем топливную рампу с форсунками.

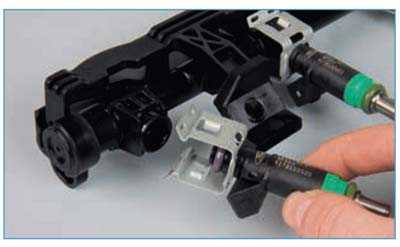

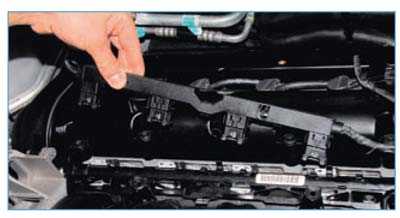

Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.
Сдвигаем фиксатор по пазам форсунки и снимаем его.

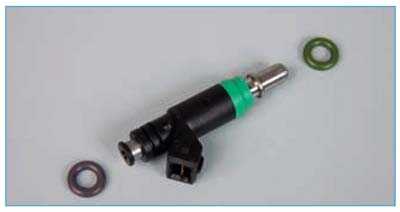

Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца форсунки.
Аналогично снимаем другие форсунки.

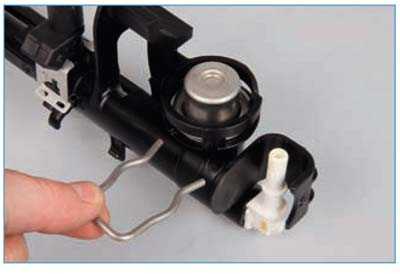

С помощью отвертки вынимаем пружинный фиксатор гасителя пульсаций давлений топлива в рампе из пазов рампы.

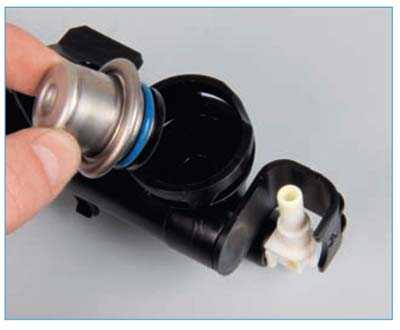

Вынимаем из отверстия топливной рампы гаситель пульсаций давления топлива и снимаем с него уплотнительное кольцо.

Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров наносим на уплотнительные кольца тонкий слой моторного масла.

Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

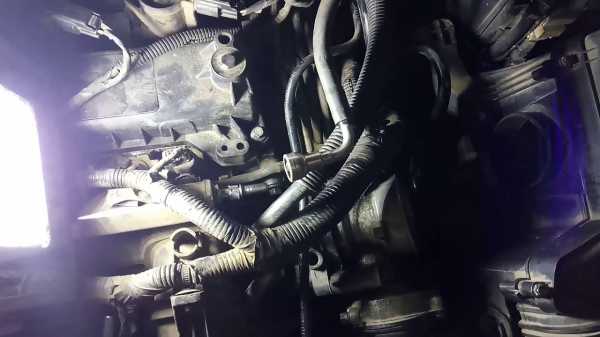

Посмотрите интересное видео по этой теме

eurasia-avto.ru

2.3.4. Ford Focus II. Снятие топливной рампы и форсунок — «ВАЖНО ВСЕМ»

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.
Сбрасываем давление в системе питания (см. «2.3.1. Ford Focus II. Сброс давления в системе питания. Снятие топливного бака и сливной трубы»).

С помощью отвертки сдвигаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров…

…и снимаем его с патрубка.

Поддев отверткой пластмассовый фиксатор наконечника трубки подвода топлива…

…сдвигаем его наружу.

Нажав отверткой на пружинный фиксатор…

…снимаем наконечник трубки подвода топлива с патрубка топливной рампы.

Отверткой нажимаем на фиксатор колодки крайней форсунки…

…и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.
Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров.

Снимаем топливную рампу с форсунками.
Для снятия форсунки…

…поддеваем шлицевой отверткой фиксатор…

…и снимаем форсунку.

Сдвигаем фиксатор по пазам форсунки и снимаем его.
Поддевая тонкой шлицевой отверткой…

…снимаем уплотнительные кольца форсунки.
Аналогично снимаем другие форсунки.

С помощью отвертки…

…вынимаем пружинный фиксатор гасителя пульсаций давлений топлива в рампе из пазов рампы.

Вынимаем из отверстия топливной рампы гаситель пульсаций давления топлива…

…и снимаем с него уплотнительное кольцо.
Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров наносим на уплотнительные кольца тонкий слой моторного масла.
Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

vajnovsem.ru

Снятие и установка топливной рампы

Руководства по ремонту
Ford Focus 2 2005-2008
Снятие и установка топливной рампы

Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием.

1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

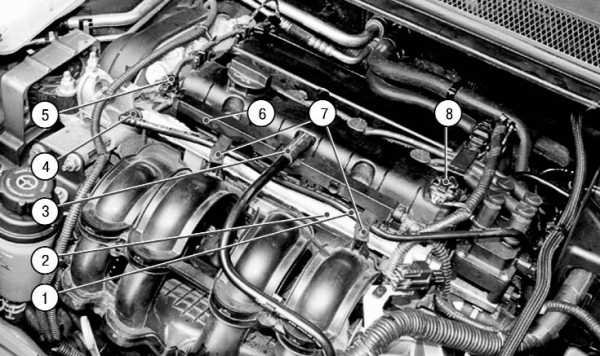

Рис. 5.27. Установка топливной рампы на двигателе: 1 – трубопровод подачи топлива в топливную раму; 2 – топливная рампа; 3 – шланг системы вентиляции картера двигателя; 4 – соединительная муфта трубопровода подачи топлива; 5 – колодка жгута проводов клапана системы изменения фаз газораспределения; 6 – рампа электрических разъемов форсунок; 7 – винты крепления держателей трубопровода подачи топлива; 8 – колодка жгута проводов датчика фазы

3. Отсоедините от крышки головки блока цилиндров шланг 3 (рис. 5.27) системы вентиляции картера двигателя.

4. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты 4.

5. Выверните два винта 7 крепления держателей трубопровода подачи топлива и отведите трубопровод в сторону.

6. Отсоедините от клапана системы изменения фаз газораспределения впускного распределительного вала колодку 5 жгута проводов, сжав фиксаторы ее крепления.

7. Отсоедините от датчика фазы впускного распределительного вала колодку 8 жгута проводов, сжав фиксаторы ее крепления.

Рис. 5.28. Отсоединение от форсунок рампы электрических разъемов

8. Отжав отверткой фиксаторы колодок жгутов проводов форсунок, как показано на рис. 5.28, отсоедините от форсунок колодки рампы 6 (см. рис. 5.27) электрических разъемов форсунок и отведите рампу в сторону.

9. Отверните две гайки крепления топливной рампы 2 и снимите топливную рампу.

Примечание

Если при снятии рампы форсунки остались во впускной трубе, извлеките их оттуда.

10. Установите топливную рампу и все снятые детали в порядке, обратном снятию, заменив уплотнительные кольца форсунок.

Примечание

Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.
