Как снять датчик коленвала – почему он ломается и как его заменить?

Содержание

почему он ломается и как его заменить?

Наверное, каждый автолюбитель попадал в такую ситуацию, когда в один прекрасный день после оборота ключа зажигания его "железный друг" напрочь отказывается заводиться. Как ни странно, но причиной этому может быть не только посаженный аккумулятор или сгоревший стартер, но и датчик коленвала. Если его корпус был деформирован либо вся конструкция сдвинулась на пару миллиметров в сторону, требуется замена данной детали.

И когда соседи по гаражу вам говорят, что замена этого элемента - достаточно сложная операция, требующая особых дорогостоящих инструментов, не верьте этим словам. Поменять датчик коленвала можно и самостоятельно. Более того, делая подобную работу, вы экономите немалые деньги на услугах СТО и при этом набираетесь опыта в данной сфере. Поэтому сегодняшняя статья будет важна для всех автомобилистов.

Почему датчик коленвала выходит из строя?

На основе показаний данной детали система впрыска синхронизирует работу форсунок и зажигания. Поэтому впрыск невозможен без этой детали. И когда прекращается работа датчика коленвала, в двигателе начинаются перебои. Поэтому ни один современный автомобиль не обходится без этой маленькой запчасти. А для того чтобы предотвратить данную неисправность, нужно регулярно проверять состояние датчика. Но когда симптомы начали воплощаться в реальность, водителю ничего другого не остается, как срочная его замена.

Как снять датчик коленвала?

Сразу отметим, что данная процедура может выполняться и без специального подъемника. Итак, приступаем к работе. Сначала откручиваем крепежные болты датчика, которые соединяют его с коробкой передач. По сути, чтобы снять нужную запчасть, нам нужен лишь этот этап. Но поскольку данная деталь размещена в очень труднодоступном месте (практически на днище), нам придется хорошенько попотеть. Для работы нам понадобится удлинитель, ключ на 11 миллиметров и, конечно же, хорошее освещение. Важно, чтобы длина первой детали была около 80-90 сантиметров. При наличии данных инструментов откручиваем болты. Но перед тем как снять датчик коленвала, обратите особое внимание на резиновую подкладку. Если в дальнейшем она будет плохо установлена или ее зазор будет равен хотя бы 1 миллиметру, все показания измерительного прибора будут неточными, а соответственно, и работать двигатель будет с перебоями. Лучше всего пометить эту деталь и отставить в отдельное место. Весь процесс по демонтажу запчасти, болтов и подкладки следует выполнять с высокой осторожностью. Эта деталь не любит грубого обращения.

Далее берем новый датчик коленвала и монтируем его на место старого. В процессе установки данный элемент следует опустить сквозь весь моторный отсек, дабы не словить разъем от установленного элемента сверху. Затем не забываем и о прокладке. Монтируем ее аккуратно и проверяем целостность конструкции. Важно, чтобы зазор между нею и датчиком был минимальный или вовсе отсутствовал. После этого прикрепляем провода к детали, соединяем все разъемы и запускаем зажигание. Если вы все сделали правильно, будьте уверены – двигатель заведется с пол-оборота.

fb.ru

Признаки неисправности датчика положения коленвала

Диагностика и ремонт2 ноября 2017

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

  1. Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
  2. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
  3. Прочистите контакты разъема от окисления.
  4. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

autochainik.ru

Как проверить и заменить ДПКВ?

Датчик положения коленвала

Для проверки и замены датчика положения коленчатого вала нам понадобятся следующие инструменты: мультиметр; плоская отвёртка; торцовый ключ на «10»; набор щупов; новый ДПКВ.

Как снять ДПКВ?

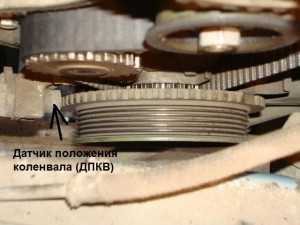

  1. Находим ДПКВ (находится в подкапотном пространстве рядом со шкивом коленвала см. на рисунок).

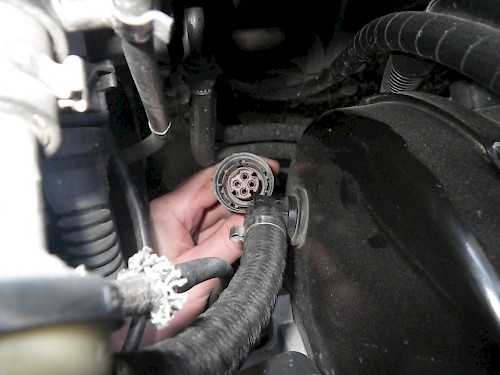

  2. Снимаем колодку проводов с датчика.

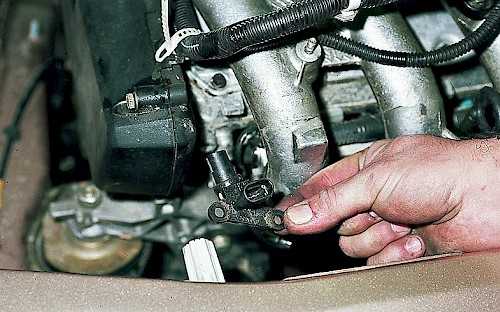

  3. Датчик крепится одним болтом на 10 мм. Торцовым ключом отворачиваем крепление и снимаем сам датчик.

Как установить ДПКВ?

Устанавливаем датчик положения коленчатого вала в строго обратном порядке.

С помощью набора щупов или иных приспособлений нужно замерить расстояние (зазор) между зубьями шкива и сердечником датчика.

Какое расстояние должно быть?

Расстояние от зубьев шкива до сердечника датчика должно составлять 1мм. Допускается погрешность в любую сторону 0,41мм.

Зазор выше нормы, что делать?

Если после замера расстояния между датчиком и зубьями, вы не укладываетесь в допустимые рамки, вам нужно почистить и убрать грязь из под датчика ДПКВ. В принципе зазор может только увеличиваться, т.к. меньший зазор невозможен в силу конструкции датчика.

Как проверить ДПКВ?

  1. Настраиваем наш мультиметр на предел измерения до 200мВ.
  2. Подсоединяем выводы датчика к мультиметру.
  3. Берём плоскую отвёртку и проносим её мимо сердечника датчика на близком расстоянии. В этот  момент должны наблюдаться скачки в напряжении. Если их нет, заменяем датчик на новый. Если при работающем датчике ошибка 0335 0336 возникает снова или сохраняются признаки неисправности датчика, то искать проблему вам нужно в другом месте. Об этом читайте статью: Как устранить неисправности ДПКВ?

vaz-2114-lada.ru

замена датчика коленвала

Замена датчика коленвала бывает просто необходима в пути, так как выход из строя именно этого датчика, повлечёт за собой прекращение работы современного двигателя и невозможность добраться до своего гаража, или автосервиса своим ходом (хотя на некоторых современных машинах блок управления может считывать информацию с датчика положения распредвала и мотор будет работать). Значит запасной датчик положения коленвала желательно  возить с собой и важно уметь его заменить своими руками. И именно это мы и рассмотрим в этой статье. При выходе из строя некоторых датчиков, мотор всё же будет кое как работать, но всё таки нужно уметь проверить работоспособность любого датчика на своей машине, в том числе и датчика положения коленчатого вала. Ну а как это сделать с помощью обычного тестера, советую почитать в этой статье, которая называется «Как проверить датчики впрыскового мотора».

Следует помнить, что датчик положения коленчатого вала — это главный компонент системы управления двигателем, который оповещает блок управления о том, в какой момент нужно произвести искру и впрыснуть порцию топлива в нужный цилиндр, при работе двигателя. То есть при вращении коленчатого вала и закреплённого на нём диска с зубьями, при прохождении зубьев диска рядом с датчиком, генерируются импульсы тока, которые считываются электронным блоком и определяется какой поршень и в каком цилиндре подошёл к верхней мёртвой точке, и в этот момент, как я уже говорил, следует открыть нужную форсунку и произвести искру на нужной свече зажигания в нужном цилиндре мотора.

Поэтому при выходе из строя датчика коленвала, блок управления двигателем перестаёт получать информацию о положении коленчатого вала и соответственно о точном положении поршней в каждом из цилиндров и мотор глохнет.

Устройство датчика коленвала совсем не сложное и показано на рисунке слева. Но следует учесть что датчик не ремонтопригоден, так как залит компаундом или пластиком и не разборный.

Причины выхода из строя датчика коленвала. Вообще то в датчике нечему ломаться (см. рисунок его устройства), но бывает из-за скачка напряжения может произойти межвитковое замыкание катушки датчика, и импульсы, по которым блок управления считывает их, могут быть нестабильны. В конце концов межвитковое замыкание усиливается и датчик выходит из строя. И если вначале мотор ещё будет кое как работать с перебоями, то постепенное увеличение межвиткового замыкания приведёт к тому, что мотор в конце концов заглохнет.

А бывает и так, что мотор работает до последнего и даже удаётся добраться до дома, но после того, как двигатель будет заглушен, завести его уже не удаётся. Здесь следует начинать с визуального осмотра датчика, ведь причины нестабильной работы датчика могут быть и механическими, например когда отломан один из зубьев на маховике коленвала, что бывает крайне редко (в таком случае происходит нестабильность в работе мотора), или сам датчик повреждён механически, что тоже бывает очень редко, так как на большинстве машин датчик находится под защитным кожухом или в месте недоступном для камней и веток.

Бывает и так, что изнашивается шпонка шкива, на котором расположены зубья, с которых датчик считывает информацию. Посадочное место шкива на коленвалу разбивается и шкив начинает болтаться, особенно на больших оборотах двигателя и точное считывание импульсов датчиком нарушается. И если при повышении оборотов ваш мотор начинает работать с перебоями, то обратите внимание на посадку шкива (на котором расположены зубья датчика) — он должен сидеть на коленвалу плотно и не болтаться.

Если с шкивом всё в порядке, то полезно будет проверить свечи зажигания и если нет искры, а на катушку зажигания подаётся бортовое напряжение при повороте ключа зажигания, то скорей всего датчик положения коленвала вышел из строя. Кстати, если датчик положения коленвала вышел из строя, то при вращении стартером коленвала двигателя, на форсунки не будет подаваться бортовое напряжение (12 вольт), наличие которого можно легко проверить вольтметром, подсоединённым к выводам одной из форсунок.

Но бывает что на датчик попадает масло и грязь (например если сальник коленвала потёк) и от этого импульсы могут ослабеть, что приведёт к перебоям в работе двигателя. В любом случае, при обнаружении масла или грязи на датчике, прежде чем его менять, следует очистить датчик от грязи и попробовать запустить двигатель. Если и после этого работа мотора не нормализуется, значит всё таки замена датчика новым необходима.

На клеммы датчика тоже следует обратить внимание, ведь если они окислены, то появляется переходное сопротивление и в таком случае импульсы датчика тоже могут ослабеть. Поэтому прежде чем менять датчик новым, зачистите клеммы до блеска, если они окислены и заведите мотор для проверки, и возможно его работа нормализуется.

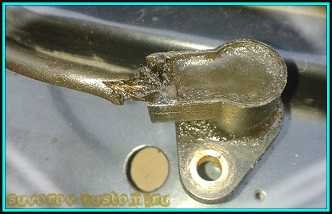

Сам провод тоже осмотрите, часто бывает что провод датчика пригорает от касания с выпускной трубой (или просто перетирается от вибрации двигателя) и замыкает на массу. И если даже нет тестера, то в начале следует убедиться визуально, что нет механических повреждений проводов датчика, самого датчика и зубчатого диска.

При наличии тестера, он выставляется в режим омметра и отсоединив клемму от датчика коленвала, щупы тестера подсоединяются к клеммам датчика и замеряется его сопротивление, которое у разных двигателей может несколько отличаться (примерно 600 — 900 Ом), и его следует уточнить в мануале вашего двигателя. Если тестер покажет обрыв или несоответствующее сопротивление, то датчик следует заменить новым, так как он неремонтопригоден. Сопротивление желательно замерять при температуре 20 — 25 градусов.

Проверить исправность датчика коленвала можно ещё одним способом, для этого его следует снять с двигателя, но клемму с датчика не снимать. Далее следует с помощью иголок проткнуть провода датчика и подсоединить к иглам щупы мультиметра (тестера) выставленного в режим вольтметра (от 0 до 15 вольт). Теперь стоит провести жало отвёртки рядом с датчиком и если на вольтметре будет скачок напряжения, то датчик исправен и скорей всего причина его плохой работы или в окислившихся контактах, или связана с его загрязнением, или из-за поломки зубьев шкива (или разбалтывания шкива на посадочном месте коленвала).

Замена датчика коленвала.

Чтобы заменить датчик, на некоторых машинах потребуется смотровая яма (а на некоторых нет), и новичкам следует уточнить в мануале двигателя где находится датчик. На большинстве машин, датчик может крепиться в трёх местах.

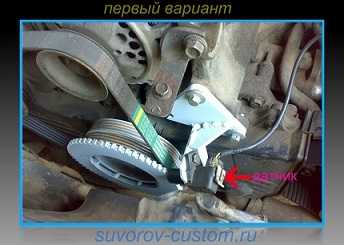

Первый распространённый вариант (см. фото слева), при котором датчик можно легко поменять даже не имея смотровой ямы — это крепление датчика в районе шкива привода генератора (или привода насоса гидроусилителя руля) и этот шкив насажен на переднюю часть коленчатого вала и имеет отдельный диск с зубьями.













Второй распространённый вариант, но при котором удобнее производить замену имея смотровую яму — это крепление датчика в районе маховика двигателя (см. фото слева).

















Третий более редкий вариант крепления датчика — это тоже спереди двигателя, но не над шкивом, а чуть ближе к картеру мотора (cм. фото), над масляным насосом, у которого имеется диск с зубьями, который не видно (он под кожухом).





Чтобы определить где находится датчик коленвала на вашей машине, новичкам следует или узнать в мануале автомобиля, или просто внимательно осмотреть мотор, точнее его места, которые были описаны выше и показаны на фотографиях. На некоторых более старых машинах перед снятием датчика следует снять защитный кожух, отсоединить провода от датчика (клемму) и пометить расположение крепёжных винтов старого датчика, относительно их прорези.

Так как отверстия крепёжных болтов датчика на некоторых редких машинах могут быть овальными, для того, чтобы можно было менять положение датчика (зазор) относительно зубчатого диска. Хотя на современных машинах имеется всего один крепёжный болт датчика и идеально круглое отверстие для него и ошибиться в крепеже невозможно.

На некоторых более старых автомобилях зазор датчика регулируется с помощью толщины шайбы, которая продаётся с новым датчиком. На большинстве машин, зазор между датчиком и зубчатым шкивом должен быть в пределах одного миллиметра. Но на современных машинах датчик крепится всего одним винтом, при затяжке которого зазор выставляется автоматически и его не нужно регулировать.

Так же следует учесть и где какой провод должен быть на датчике, и хотя на современных машинах перепутать положение клеммы невозможно (защёлка клемы не позволит), но на некоторых машинах с раздельными клеммами всё же следует пометить положение проводов.

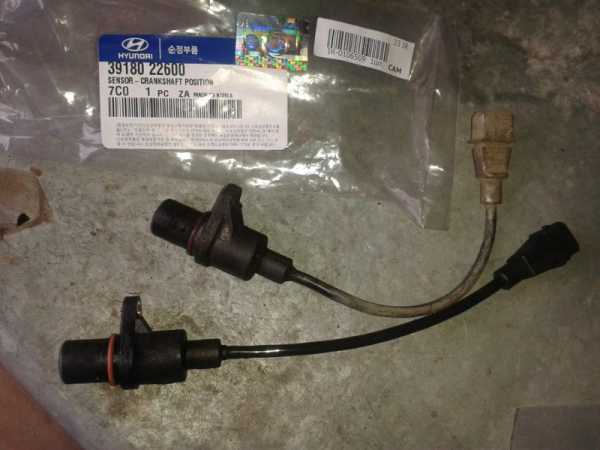

Далее следует взять новый датчик и установить его на место взамен старого, и затянуть его крепёжный винт (винты). Остаётся подсоединить к новому датчику клеммную колодку (клеммы колодки полезно зачистить до блеска) и установить на место защитный кожух, если он есть на данном двигателе.

Надеюсь, что произведя замену датчика коленвала своими руками, работа вашего двигателя нормализуется, а если этого не произойдёт, то советую почитать эту статью, которая называется «Определение неисправности системы впрыска по поведению машины» успехов всем.

suvorov-castom.ru

Замена датчика положения коленчатого вала (ДПКВ) • МОЙМЕХАНИК.РФ

Что это за услуга?

Современные автомобили оснащены компьютеризированной системой управления двигателя, работа которой основана на сборе информации от датчиков и передаче этих данных для обработки компьютером. Датчик положения коленчатого вала используется совместно с датчиком положения распределительного вала для управления углом опережения зажигания и дает информацию компьютеру для расчета времени впрыска топлива и определения последовательности подачи искры по цилиндрам двигателя. Из-за особенности расположения этого датчика в двигателе, он обычно выходит из строя по причине перегрева или попадания моторного масла.

Типы датчиков

В зависимости от принципа действия, дпкв делятся на:

  • Оптические. Принцип действия заключается в следующем: диск синхронизации, в котором имеются специальные пазы или отверстия, прерывает собой световой луч между его источником и приёмником. Последний, получив информацию, обрабатывает её, а затем направляет в электронный блок управления.
  • Магнитные. Такие датчики не требуют дополнительного источника питания. Необходимое для работы напряжение вырабатывается в момент, когда синхронизационный зуб проходит через магнитное поле, получаемое вокруг датчика. Кроме своей непосредственной функции также используются для измерения скорости.
  • Основанные эффекте Холла. Работа датчика начинается в момент приближения к нему изменяющегося магнитного поля. В него попадают зубья синхронизационного диска, которые начинают с ним взаимодействовать. Этот тип устройств также используется как датчик распределителя зажигания.

Датчик положения коленчатого вала: замена и назначение

Данное устройство является чуть ли не единственным датчиком в машине, поломка которого приводит к полной остановке. Дело в том, что главной его задачей является обеспечение правильной работы форсунок и системы зажигания, поэтому выход из строя становится причиной остановки всей топливной системы.

Желательно всегда иметь при себе запасной датчик, пусть и выходит из строя он довольно редко. Замена дпкв – это простая процедура, выполняемая в течение получаса. Для этого не требуется разборка двигателя и снятие защиты поддона картера, достаточно лишь демонтировать колесо.

Если у вас нет времени, навыков или запасных деталей, то всегда можно обратиться к опытному механику, который выполнит все необходимые операции в кратчайшие сроки. Замена датчика распредвала обеспечит надежную работу устройств управления работой двигателя. Замена датчика abs - тоже важная деталь, которую не стоит упускать из виду.





Имейте ввиду

Замена датчика ДПКВ не займет много времени, поэтому мастер сможет выполнить её пока вы занимаетесь своими делами.

Наши рекомендации

  • Замена дпкв требует серьёзного контроля зазора между синхронизационным диском и сердечником.
  • Перед снятием устройства нарисуйте специальные метки на корпусе и болтах – это поможет с легкость провести обратную сборку.
  • Монтаж датчика осуществляется в строго обратном порядке.

Датчик положения коленчатого вала

Схема расположения датчика положения коленчатого вала

Датчик положения коленчатого вала в автомобиле

Насколько это важно

  • Механические повреждения корпуса дпкв.
  • Поломка зубьев задающего звена. Она приводит к потере мощности двигателя, которая влечет за собой перерасход топлива и нестабильность работы.
  • Межвитковое замыкание в средине обмотки, из-за которого происходит нарушение работы электронного блока управления.

Снятие датчика положения коленчатого вала

Снятие датчика положения коленчатого вала

Замена датчика положения коленчатого вала

Основные причины, почему это происходит

  • Двигатель не заводится
  • Сработал световой индикатор неисправности двигателя (Check Engine)
  • Пропуски зажигания (плохая динамика автомобиля)

Перечень основных работ:

  • Сканирование систем автомобиля для выявления кодов неисправности
  • Снимите и замените датчик положения коленчатого вала.
  • Очистите коды неисправностей.
  • Проверьте техническое состояние автомобиля.

mymechanic.ru

Признаки неисправности датчика положения коленвала (ДПКВ)

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими  поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо  перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения  переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным  шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от  полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить  величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик  оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать  выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без  показаний этого датчика нормальная работа  силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы  неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Видео на тему

Похожие статьи

avtonov.com

Детальная инструкция, как проверить датчик коленвала своими руками: способы

Автомобиль не заводится — с такой проблемой, наверное, сталкивался каждый автолюбитель. В этом случае проблема может заключаться в чем угодно — начиная от пустого бензобака и заканчивая неисправными свечами зажигания. Но иногда и этого недостаточно, ведь причина, по которой не заводится транспортное средство, может заключаться и в неисправном датчике коленвала. О том, как осуществляется проверка датчика положения коленвала, вы сможете узнать из этой статьи.

Содержание

[ Раскрыть]

[ Скрыть]

Функции датчика и угроза его поломки

Предназначение датчика положения коленчатого вала (ДПКВ) заключается в синхронизации подачи бензина и старта двигателя. Устройство отправляет сигнал на электронный блок управления, который, в свою очередь, и регулирует работу данных систем. Принцип работы приведен ниже.

Когда коленчатый вал начинает движение, между установленным регулятором и зубчиками вала появляется импульс тока. В этот момент блок управления начинает считывание импульсов и посылает сигнал о необходимости открытия форсунок. Также он подает сигнал на модуль зажигания, после чего последний посылает искру на свечки. Поскольку на диске коленчатого шкива отсутствуют два зубчика, это позволяет блоку управления определить положение верхней мертвой точки. Соответственно, таким образом он узнает, когда нужно подавать сигналы на форсунки и искру на свечи.

Так выглядит ДПКВ

Угроза поломки устройства чревата тем, что в случае выхода из строя ДПКВ запуск мотора будет невозможным.

Признаки неисправности

Что касается основных признаков неисправности, то они приведены ниже. Эта информация частично поможет вам определить поломку устройства.

  1. В первую очередь, это изменения в работе двигателя и транспортного средства в целом. В частности, во время езды значительно снижаются динамические характеристики. Разумеется, в данном случае причины такой неисправности могут быть самыми разнообразными, но об этом сообщит контроллер, включив лампочку Check на приборной панели.
  2. Во время езды авто может вести себя некорректно, в частности, обороты могут самопроизвольно как падать, так и подниматься. Это может негативно отразиться на езде в целом.
  3. Когда мотор работает на нейтральной скорости, обороты также могут падать и изменяться. В случае с некорректно работающим датчиком это будет наблюдаться постоянно.
  4. Когда машина едет в гору, мощность мотора будет значительно падать. Также следует отметить, что падение мощности будет сопровождаться появлением детонации.
  5. Ну и, наконец, последний симптом заключается в невозможности запуска мотора. Это происходит в том случае, когда устройство полностью вышло из строя.
 Загрузка ...

Способы диагностики

Теперь рассмотрим методы диагностики, при которых осуществляется проверка датчика коленвала в домашних условиях своими силами. Этих способов несколько и каждый из них мы рассмотрим подробно. Но чтобы осуществить диагностику, вы должны обладать хотя бы минимальными знаниями об использовании приборов, о которых мы поговорим ниже.

Проверка мультиметром (сопротивление обмотки)

Инструменты вам не понадобятся, заранее только приготовьте мультиметр, поскольку диагностика будет проходить именно с его помощью:

  1. Для начала вам следует демонтировать регулятор, после чего зафиксировать его изначальное положение на моторе. Место расположения устройства вы можете определить по сервисному мануалу. Итак, вам необходимо зафиксировать регулятор, при этом отмечая его положение по меткам.
  2. После этого на всякий случай произведите визуальную диагностику датчика, возможно, причина его неисправности заключается в повреждениях корпуса либо проводов. Само устройство вместе с контактами необходимо зачистить и протереть, для этих целей можно использовать топливо.
  3. Когда вы будете демонтировать устройство, обратите внимание на расстояние между валом синхронизации и сердечником. Наиболее оптимальным вариантом будет, если этот промежуток не будет ниже 0.6 мм и больше 1.5 мм. Если механических повреждений не обнаружено, то все-таки вам придется воспользоваться мультиметром. В частности, необходимо будет осуществить диагностику электронной составляющей ДПКВ, а именно его обмотки, поскольку в большинстве случаев проблема заключается именно в ней.
  4. Процедура диагностики обмотки заключается в проверке сопротивления. Если вы знаете, как обращаться с мультиметром, то этот процесс не вызовет у вас особых трудностей. Показатель сопротивления при рабочем датчике должен составлять от 55 до 750 Ом, однако, все-таки перед проверкой мы порекомендуем вам ознакомиться с сервисной книжкой к своему авто. Как правило, там указывается рабочий интервал. В том случае, если при диагностике сигнал отличается от того, который должен быть то, скорей всего, дело заключается именно в неисправности ДПКВ. Меняйте регулятор, пока из-за него не наступил тот момент, когда вы не можете завести авто.

Проверка на осциллографе

Как и в предыдущем случае, инструменты вам не понадобятся. Если вы не знаете, как проверить датчик коленвала, то этот метод является более точным.

Приготовьте только осциллограф, а для более точных показателей вам также потребуется зажим (крокодил):

  1. Зажим подключается к массе мотора, а один разъем осциллографа следует установить параллельно сигнальному выходу регулятора, а именно на клемму А. Второй разъем подключается к выходу под номером 5 USB Autoscope II. Это все необходимо проделать для того, чтобы можно было увидеть показатели напряжения сигнала на входе устройства.
  2. После этого следует выбрать режим работы. В нашем случае, чтобы считать показатели напряжения, следует активировать режим «Inductive_Crankshaft», после чего необходимо запустить двигатель. В том случае, если мотор запустить не получается, то можно просто покрутить стартером.
  3. Если сигнал от ДПКВ есть, при этом его выходной сигнал не совпадает с нормальным, то это может свидетельствовать о поломке устройства. Кроме того, это может говорить не только о поломке ДПКВ, но и об определенных неисправностях коленчатого шкива либо поломке зубьев. Если сигналы на осциллографе будут неправильными, то есть будут «прыгать», как показано на фото, то можете смело менять ДПКВ.

Проверка сопротивления

Третий метод диагностики тестером является комплексным, который позволяет измерить изоляцию и индуктивность.

Для такой диагностики вам потребуется:

  • сетевой трансформатор;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • вольтметр, желательно, чтобы он был цифровым.
Так выглядят показатели сигнала ДПКВ при проверке осциллографом Так выглядят показатели сигнала ДПКВ при проверке осциллографом

Проверку лучше осуществлять в гараже, при этом желательно, чтобы температура была в районе 20-22 градусов, это позволит снять более точные показатели. Здесь вам также потребуется измерить сопротивление обмотки, об этом мы говорили в первом способе.

  1. Когда сопротивление измерено, необходимо определить показатель индуктивности, для этого используйте измеритель. Если ДПКВ рабочий, то данный показатель должен варьироваться в районе 200-400 мГн.
  2. После этого возьмите мегаомметр, вам потребуется измерять показатель изоляции. В том случае, когда напряжение составляет около 500 вольт, показатель сопротивления изоляции должен быть не больше 20 МОм.
  3. Если вал синхронизации намагничен, то вам потребуется его размагнитить, иначе работа двигателя будет невозможной. Для этого используйте сетевой трансформатор. Сняв все показатели и проанализировав их, можно сделать вывод об исправности или поломке регулятора. Разумеется, если показатели отклоняются от нормы, то устройство можно считать не работоспособным, соответственно, необходима его замена.

При монтаже нового регулятора обратите внимание на отмеченные ранее метки, которые вы ставили при снятии ДПКВ. Не забывайте также о том, что расстояние от сердечника до вала синхронизации должно варьироваться в районе 0.5-1.5 мм.

Видео «Диагностика датчика коленвала»

О том, как проверить датчик коленвала при помощи мультиметра — смотрите на видео.

avtozam.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
