Замена тормозного барабана и колодок задних колес

Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм. Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм.
Одновременно заменяем все четыре колодки задних колес.
Снимаем задние колеса.

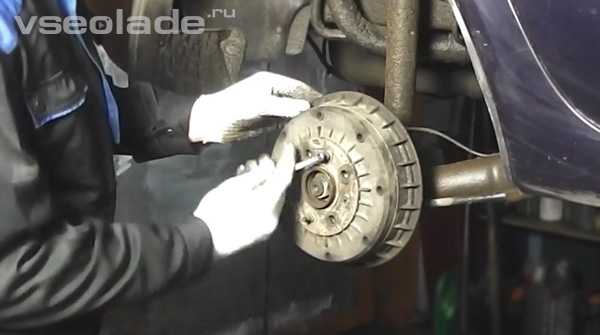

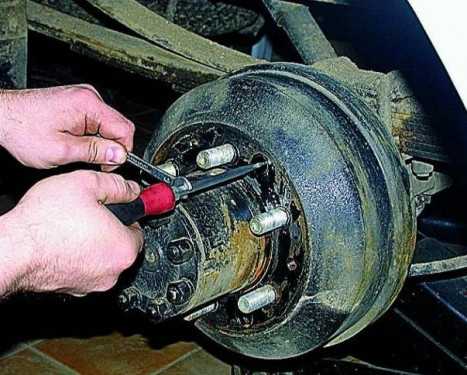

Снимаем барабан.

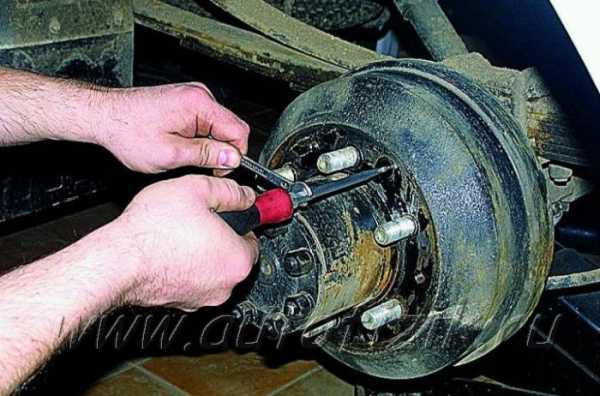

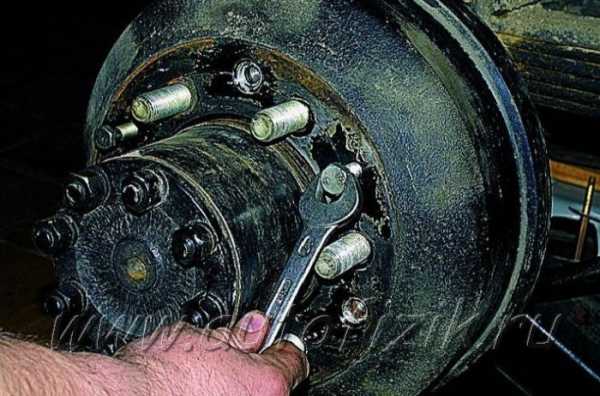

В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.

ВНИМАНИЕ
Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей. Нельзя нажимать на педаль тормоза после снятия тормозного барабана.

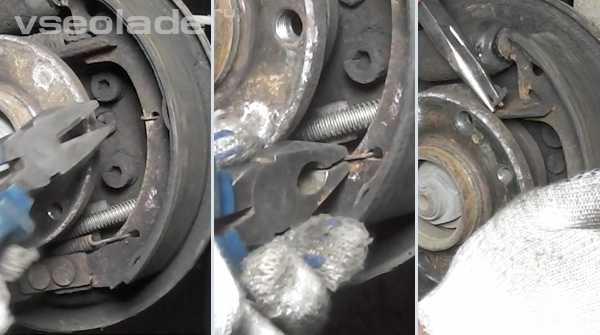

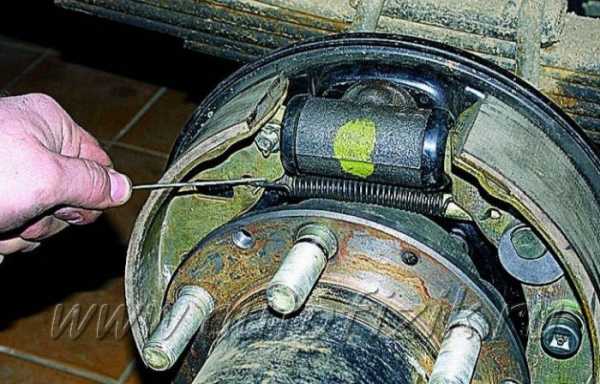

Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке.

Удобнее использовать для этого специальное приспособление.

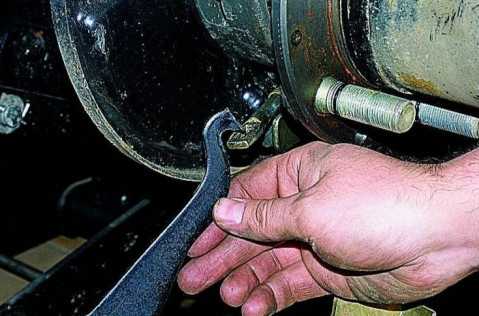

С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину. Поворачиваем чашку пружины на 90°. При этом прорезь на чашке совместится с наконечником оси. Снимаем чашки с пружиной.

Вынимаем из отверстия в тормозном щите стержень.

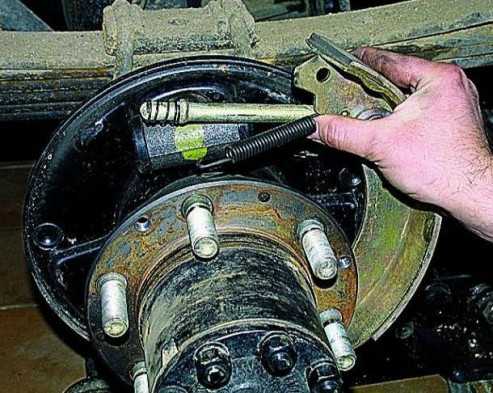

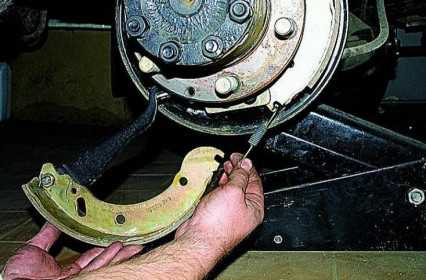

Повернув заднюю колодку, снимаем нижнюю стяжную пружину.

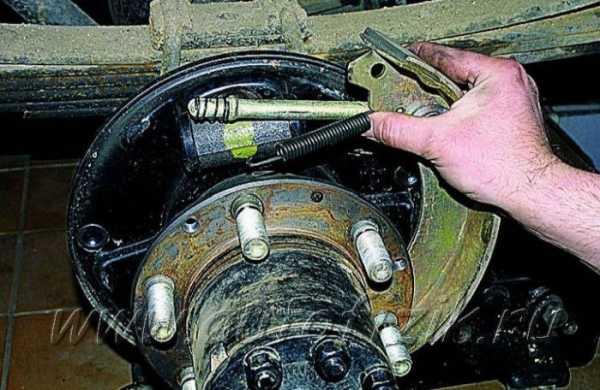

Выводим рычаг стояночного тормоза из наконечника троса.

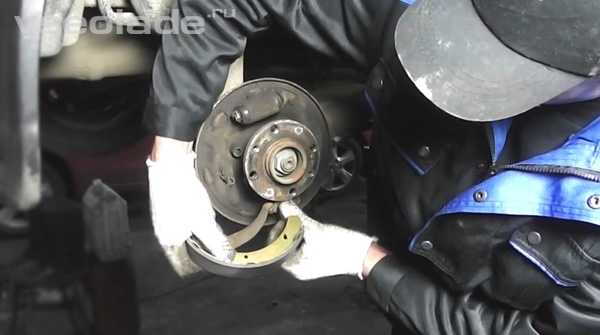

Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.

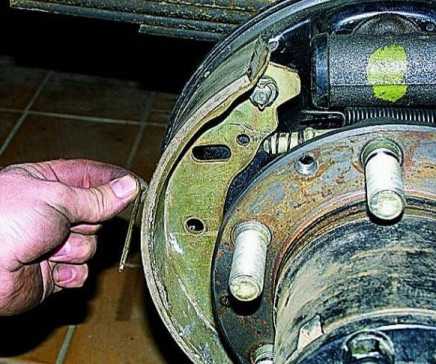

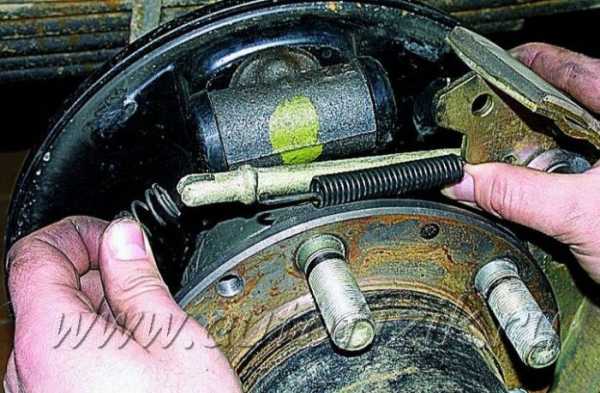

Снимаем с колодки стяжную пружину и пружину с распорного стержня.

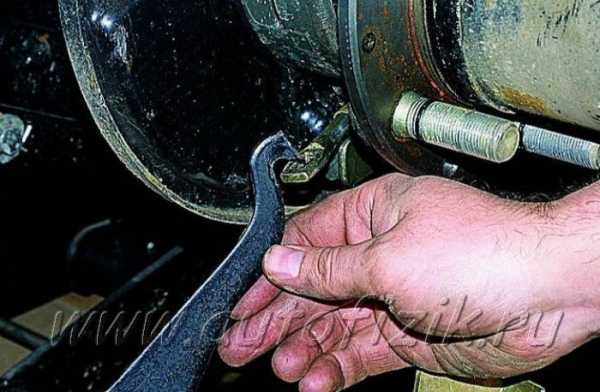

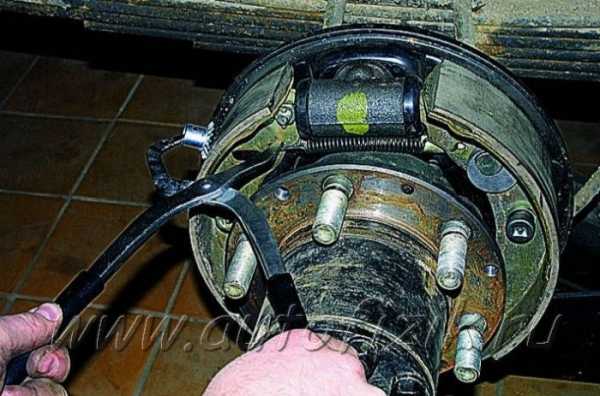

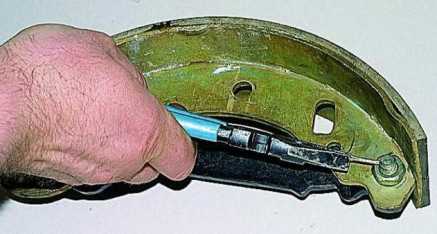

Ключом «на 17» отворачиваем гайку крепления стержня к колодке…

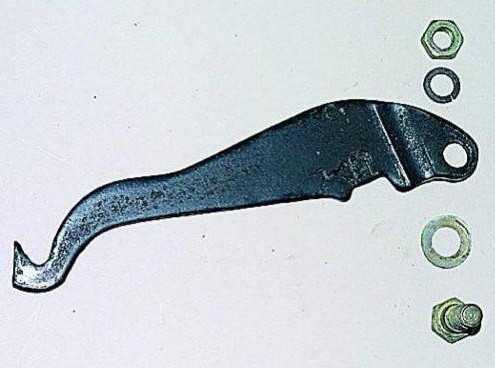

…и снимаем детали механизма регулировки стояночного тормоза.

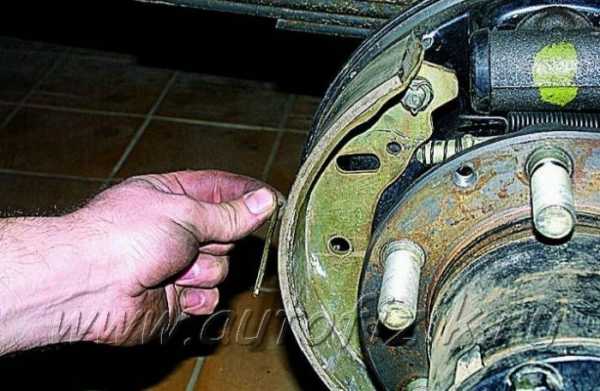

Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.

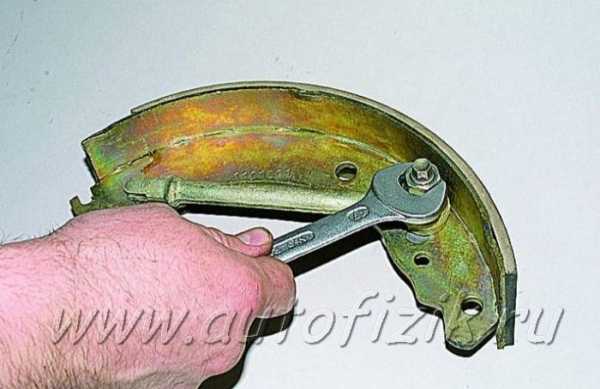

Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку,…

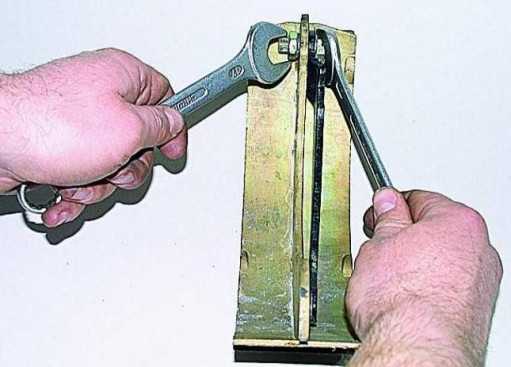

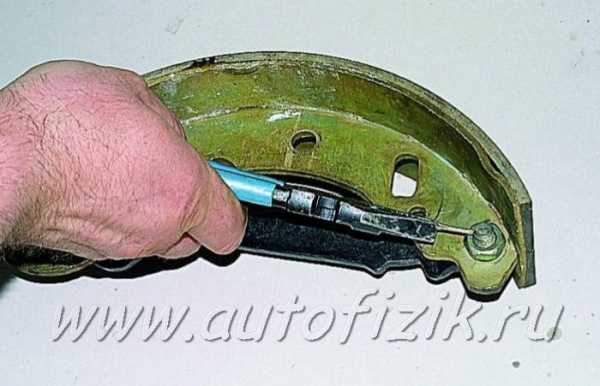

…вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке.

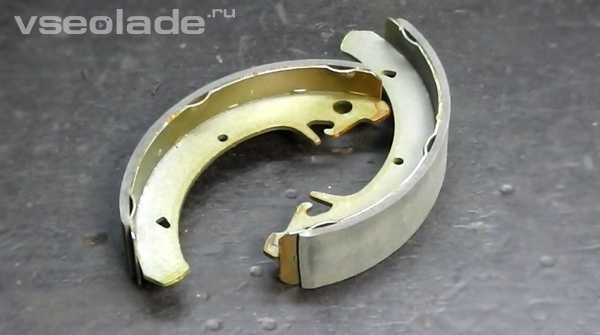

Переставляем снятые детали на новые колодки.
Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном (см. Регулировка привода стояночного тормоза).
Устанавливаем барабан, смазав его посадочный поясок смазкой ШРУС-4 или графитной смазкой.

ВНИМАНИЕ
Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом.

Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов.

www.autofizik.ru

🚘 Замена задних тормозных колодок и снятие барабана на Калине: фото, видео

В этой статье Вы найдете инструкцию о том, как выполняется замена задних тормозных колодок на Калине своими руками, а так же как выполняется замена тормозных барабанов на ВАЗ.

Для того, чтобы замена тормозных колодок, задних барабанов и колодок прошла без особых неприятностей, поднимаем на домкрате ту сторону автомобиля, с которой будем работать, либо поднимаем авто на подъемнике. Снимаем колесо. Сначала выполняется снятие барабана: выкручиваем длинной головкой  или ключом №7 направляющие тормозного барабана и молотком сбиваем его.

Внимание! Если тормозной барабан не получается сбить, понадобиться ослабить регулировочную гайку стояночного тормоза. Как это сделать, подробно описано в статье «Замена тросов стояночного тормоза».

На данном этапе работы, у нас есть возможность посмотреть, в каком состоянии находится тормозной цилиндр: он должен быть сухим, не иметь потеков тормозной жидкости, а пыльники должны быть целыми. Если необходима замена тормозных цилиндров — сейчас самое время это сделать. Как это сделать, подробно описано в статье «Замена заднего тормозного цилиндра».

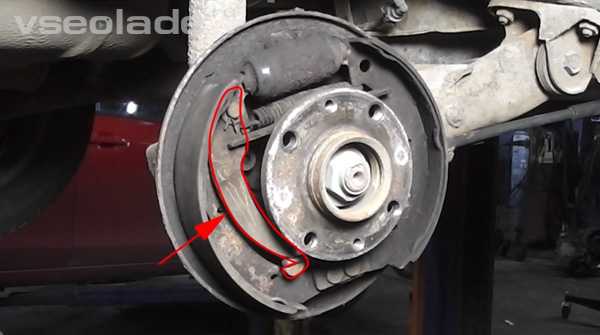

Далее снимаем старые тормозные колодки.

Сначала переднюю колодку:

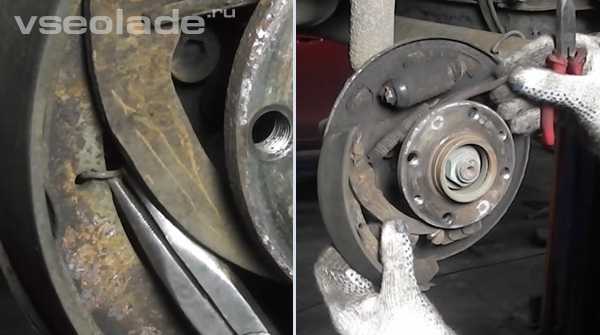

1. плоскогубцами либо круглогубцами отсоединяем прижимную пружину от колодки;
2. тем же инструментом снимаем нижнюю стяжную пружину, фиксирующую колодки между собой;
3. снимаем верхнюю стяжную пружину и извлекаем  колодку.

Затем заднюю колодку:

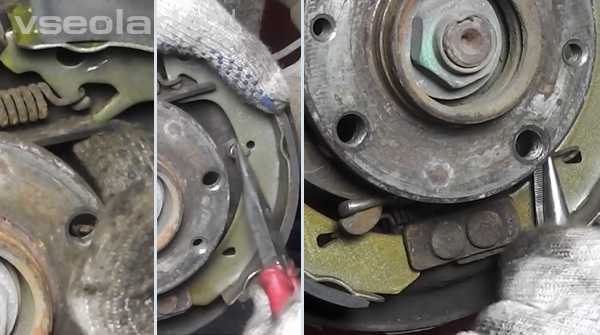

1. снимаем прижимную пружину;
2. извлекаем заднюю колодку вместе с распорной пластиной и снимаем ее, выводя крюк распорного рычага из зацепления с наконечником троса стояночного тормоза.

В некоторых комплектах тормозных колодок распорный рычаг привода стояночного тормоза идет в наборе. Если в вашем комплекте его нет, то в новую колодку нужно переставить старый.

Для этого плоскогубцами расшплинтовываем осевой палец рычага. Снимаем с колодки шайбу и распорный рычаг. Выбиваем осевой палец из тормозной колодки.

Берем новые тормозные колодки и собираем конструкцию в обратной последовательности.

1. Вставляем на место осевой палец крепления распорного рычага.
2. Надеваем на палец распорный рычаг.
3. Надеваем шайбу и вставляем шплинт в палец рычага.
4. Вставляем распорную пластину.
5. Зацепляем один конец верхней стяжной пружины.

После чего зацепляем крепление троса на крюк распорного рычага. И устанавливаем всю конструкцию на место, фиксируя колодку прижимной пружиной.

Спасибо за подписку!

Затем устанавливаем переднюю колодку:

1. Берем колодку и зацепляем на ней верхнюю стяжную пружину.
2. С упором на крепление тормозного цилиндра, растягивая пружину, отводим колодку и фиксируем распорную пластину.
3. Фиксируем колодку прижимной пружиной.
4. Надеваем нижнюю стяжную пружину на тормозные колодки.

Теперь надеваем тормозной барабан. При необходимости устанавливаем новый. Новый тормозной барабан может понадобиться по мере износа, а также в случае неравномерного износа либо деформации. Максимально допустимый внутренний диаметр тормозного барабана 201.5 мм. Если текущий диаметр превышает это значение, его нужно заменить. Подробнее об этом читайте в статье «Проверка состояния задних тормозных колодок и барабанов».

Устанавливая старый тормозной барабан, можно столкнуться с проблемой, что его невозможно надеть. В этом случае необходимо напильником либо болгаркой удалить выступ на кромке, который препятствует надеванию барабана. Эти выступы образуются от выработки барабана. Устанавливаем его так, чтобы отверстия для направляющих болтов совпадали, закручиваем направляющие, зажимаем их и устанавливаем колесо.

По тому же алгоритму меняются колодки и барабан на втором колесе.

Не забывайте, что срок службы задних тормозных колодок и барабанов можно продлить. Понять же, как продиагностировать необходимость замены задних тормозных колодок вы можете ознакомившись со статьей «Проверка состояния задних тормозных колодок и барабанов».

olade.ru

Замена задних барабанных тормозных колодок

Снятие барабанных тормозов

Внимание! Вне зависимости от использованного материала в составе колодки, вдыхания большого количества выработанных частиц и пыли, опасно для здоровья человека. Для чистки механизма тормозной системы заднего барабана, категорически запрещается использование щетки и сжатого воздуха.

1. Опустите ручник (стояночный тормоз) автомобиля до упора 2. Открутите заднее колесо. Момент затяжки заднего колеса 88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгсм, 65,1 ~ 79,6 фунтов на фут) 3. Снимите тормозной барабан (A).

4. Снимите верхнюю возвратную пружину (A).

5. Снимите нижнюю возвратную пружину (В).

6. Снимите прижимные пружины колодок (А) и пальцы (В), затем снимите тормозные колодки (С). Внимание! Будьте осторожны, не повредите пылезащитные чехлы рабочего цилиндра.

7. Отсоедините тросик привода стояночного тормоза (А) и снимите тормозную колодку (В).

Шаг 8 и 9 в случае если необходима замена рабочего тормозного цилиндра. 8. Отсоедините тормозные трубки (A) от рабочего тормозного цилиндра (B).

9. Выверните болт (C) и снимите колесный тормозной цилиндр (B) с опорного диска (D).

Установка барабанных тормозов

Внимание! Будьте осторожны, попадание тормозной жидкости на лакокрасочную поверхность автомобиля, может испортить покрытие. В случае если жидкость уже попала на окрашенное покрытие, тщательно смойте ее достаточным количеством воды. Для исключения вытекания жидкости из системы, сделайте заглушку штуцера с помощью ткани. Используйте только оригинальный специальный болт рабочего цилиндра.

1. Нанесите герметик (С) на поверхность соприкосновения рабочего цилиндра (В) и тормозного щита (D), затем установите на место рабочий цилиндр.

2. Подсоедините тормозные трубки (А) к рабочему цилиндру. Момент затяжки 6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,0 ~ 8,0 фунто-футов) 3. Подсоедините тросик привода стояночного тормоза (А) к тормозной колодке.

4. Установите тормозные колодки (С) на тормозной щит. Внимание! Будьте осторожны, не повредите пылезащитные чехлы рабочего цилиндра.

5. Установите на место пальцы (В) и прижимные пружины (А) колодок.

6. Очистите резьбу гильзы (A) и полого штока (B) натяжителя троса. Смажьте резьбу деталей узла натяжителя. Изменение длины троса производится вращением регулировочного болта (C).

7. Закрепите рычаг (С) регулятора зазора в тормозном механизме, затем прикрепите регулятор к тормозной колодке.

8. Устанавливайте узел регулятора (В) и верхнюю возвратную пружину (А) в правильном направлении. Будьте осторожны, не повредите пылезащитные чехлы рабочего цилиндра.

9. Установите нижнюю возвратную пружину (В).

10. Нанесите смазку для тормозных цилиндров или аналогичную смазку, пригодную для смазывания резиновых деталей, на поверхности скольжения (см. рисунок). Не допускайте попадания смазки на тормозные накладки.

11.Нанесите смазку для тормозных цилиндров или аналогичную смазку, пригодную для смазывания резиновых деталей, на концы колодок (см. рисунок). Не допускайте попадания смазки на тормозные накладки.

12. Установите тормозной барабан (A).

13. Если колесный тормозной цилиндр снимался, выпустите воздух из тормозной системы. 14. Несколько раз нажмите на тормозную педаль для того, чтобы самоустанавливающиеся тормозные колодки встали на свои места. 15. Отрегулируйте стояночный тормоз.

hyundai-doc.ru

Как снять тормоза барабанные

Как снять задние тормозные барабаны

Согласно регламенту проведения работ, осуществляемых в рамках сезонного технического обслуживания автомобилей, должна выполняться проверка состояния тормозных колодок. Если говорить про передние тормозные колодки, то доступ к ним сравнительно облегчен, поскольку оценить их износ можно визуально, не демонтируя суппорт, в котором они крепятся. Что же касается задних колодок, то их осмотр возможно провести лишь путем снятия тормозного барабана.

Из-за затруднительного доступа к тормозным колодкам, которые находятся в барабане, многие автовладельцы откладывают проведение данного вида работ. Однако этого не стоит делать, потому как снять задние тормозные барабаны не так уж и трудно, как кажется на первый взгляд.

Чтобы добраться до задних тормозных колодок для оценки их состояние или замены, совсем не обязательно отвозить машину в специализированный автомобильный сервис.

Подготовительный этап

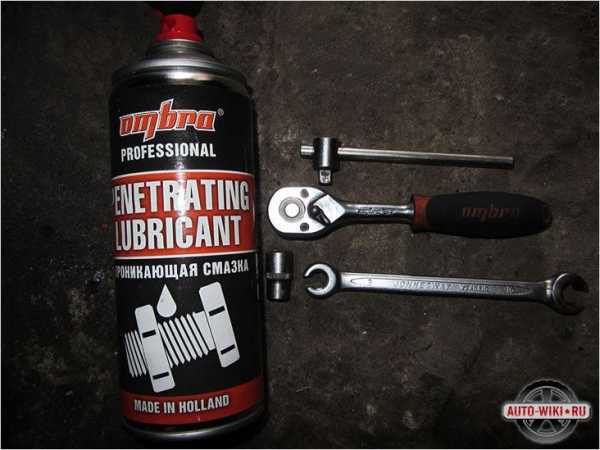

Для демонтажа заднего тормозного барабана вам понадобится следующий набор инструментов:

• домкрат;
• ключ для колес;
• гаечный ключ.

Процесс снятия тормозного барабана

Инструкция и схема снятия

1. Перед тем как приступить к демонтажу заднего тормозного барабана, требуется установить ваше транспортное средство на ровной поверхности. Воспользуйтесь домкратом, чтобы приподнять заднюю часть автомобиля. Не забудьте перед этим подложить под передние колеса брусья или иные предметы, чтобы быть уверенным в том, что машина никуда не покатится. Открутите болты и снимите заднее колесо.
2. Затем необходимо открутить на тормозном барабане направляющий штифт, который предназначен для обеспечения более надежного крепления барабана.

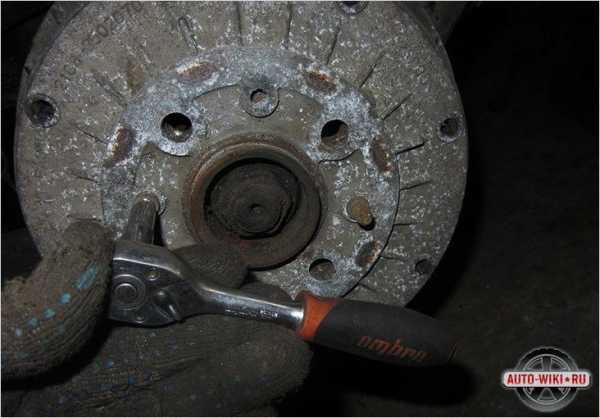

3. Сместившись от посадочного места, из которого был изъят штифт, вы увидите резьбовые отверстия, в которые требуется вкрутить болты типа М8. Такая конструкция позволит без каких бы то ни было трудностей снять тормозной барабан.
