Как снять и разобрать боковое зеркало заднего вида автомобиля: инструкция

Зеркала заднего вида – неотъемлемый атрибут любого автомобиля. Они могут отличаться по размерам, формам и функциональности, но все они предназначены для одного – чтобы водитель мог контролировать ситуацию вокруг своего автомобиля.

Довольно распространенной проблемой является поломка боковых зеркал заднего вида. Часто это происходит на стоянке. Когда водителя нет рядом, паркующийся «сосед» может случайно сбить зеркало заднего вида, при повреждении которого его потребуется его снимать и устанавливать на его место новое. Но это не единственная ситуация, когда может потребоваться снять боковое зеркало автомобиля. Например, такую работу предстоит выполнить при желании его перекрасить или просто заменить.

Рассмотрим в рамках данной статьи, как снять и заменить боковое зеркало заднего вида на автомобиле.

Оглавление:
1. Как снять боковое зеркало заднего вида
2. Как разобрать боковое зеркало автомобиля

Обратите внимание: В инструкциях ниже будут приведены общие советы по демонтажу зеркала. В зависимости от модели автомобиля и конструкции зеркала, инструкция может немного отличаться.

Как снять боковое зеркало заднего вида

Боковое зеркало заднего вида в современном автомобиле – это настоящий «гаджет», в который встроены различные дополнительные аксессуары. Среди них: повторители поворотов, светодиоды, элементы подогрева и прочее. Соответственно, перед тем как переходить к снятию зеркала, нужно сбросить минусовую клемму с аккумуляторной батареи, чтобы свести к минимуму риск возникновения короткого замыкания в процессе работы.

После этого переходите непосредственно к демонтажу зеркала по следующей схеме:

Откройте дверь автомобиля;
Снимите ручку изменения угла зеркала. Чаще всего для этого достаточно ее потянуть на себя, после чего она выйдет из пазов и снимется. Но на некоторых моделях автомобилей это может происходить иначе, например, ее может потребоваться выкрутить против часовой стрелки или сперва снять болты-крепления;
Далее для снятия зеркала необходимо найти болты от него и открутить их. Чаще всего болты и элементы крепления скрыты от глаз под декоративной пластмассовой накладкой. Найдите ее и аккуратно снимите при помощи плоской отвертки. Важно отметить, что вместе с накладкой имеется резиновый элемент-прокладка. Не потеряйте его, поскольку приобрести их отдельно практически невозможно;
Когда болты станут видны (чаще всего их от 2 до 4 штук), открутите их;

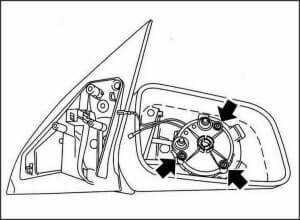

Следом открутите болты от механизма поворота зеркала. Он также закреплен на болтах, чаще всего их 2 или 3. Обязательно сфотографируйте расположение разноцветных тросов, которые идут от поворотного механизма к зеркалу, чтобы запомнить их расположение и ничего не напутать при сборке.

Важно: Если положение боковых зеркал регулируется при помощи электрического привода, также потребуется отключить соответствующие провода.

Как разобрать боковое зеркало автомобиля

Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном. Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала.
Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники). Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки. После этого вставьте инструмент, тем самым сдвинув зеркало;
Далее аккуратно потяните за импровизированный рычаг из отвертки или лопатки, чтобы снять зеркальный элемент с пластмассового крепления или креплений;
Освободив одну сторону от креплений, проделайте похожие действия с другими;
После этого аккуратно выньте зеркало, но обратите внимание, что оно может быть еще на что-нибудь закреплено, например, на клей, либо же к нему могут идти провода. Отсоедините все лишнее и достаньте зеркальный элемент, на чем процесс разбора бокового зеркала можно считать завершенным.

В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

Загрузка…

okeydrive.ru

Как разобрать автомобильное зеркало — разборка бокового зеркала

Причин для разбора бокового автомобильного зеркала много. Это может быть желание покрасить его, или же привести в порядок после того, как его зацепил какой-нибудь лихач. Как разобрать автомобильное зеркало, а перед этим как быстро и легко его снять, интересует многих автолюбителей. От неумелых движений автомобильное зеркало может полностью придти в негодность и тогда будет необходима покупка нового, и как результат, последует установка зеркала в автосервисе.

Но марок и тем более моделей автомобилей много, также как и зеркал для них. Также много и разновидностей зеркал – с электроприводом, складывающиеся, с элементами поворотов, и так далее. Самое главное, как снять, чтобы не повредить. Ниже приведены общие действия по разбору бокового автомобильного зеркала.

Снятие зеркала

Сначала демонтируем

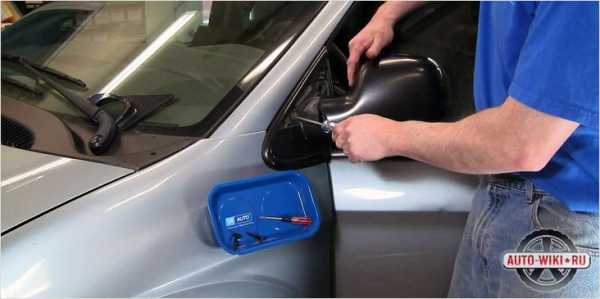

Естественно, что удобнее будет разбирать снятое с автомобиля зеркало, поэтому его следует снять. Что для этого нужно?

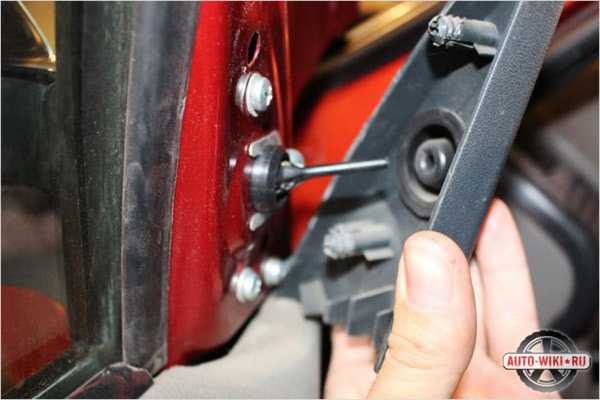

Снятие зеркала с механическим приводом. Для начала следует снять стопорную скобу регулятора зеркала, открутить три винта, которые крепят зеркало к каркасу двери, и после этого снять само зеркало.

Снятие зеркала с электроприводом. Первое, что нужно сделать – это отсоединить минусовую клемму от аккумуляторной батареи. Далее нужно разъединить колодку с проводами электропривода, вывернуть три винта крепления зеркала к двери и снять его.

Разборка зеркала

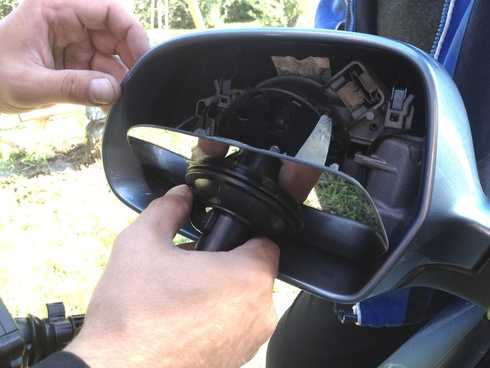

Пример разборки

Разобрать автомобильное зеркало можно несколькими способами.

Первый способ

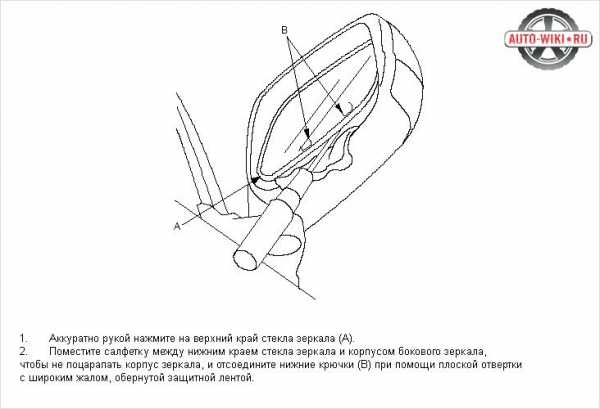

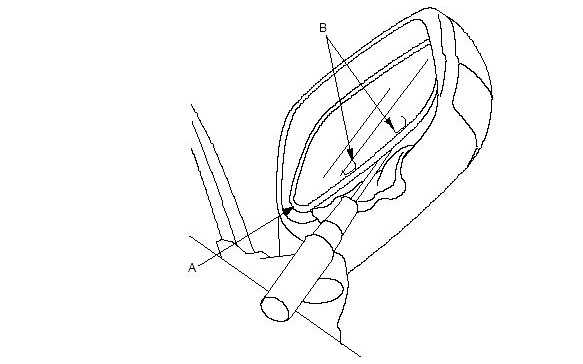

При помощи какого-либо изогнутого предмета или отвертки отщелкнуть зеркало, аккуратно надавливая на него изнутри. Попытка отщелкнуть зеркало с краю может привести к его повреждению. Некоторые автолюбители применяют для снятия зеркального элемента самые разнообразные предметы. Это могут быть даже всевозможные кухонные лопаточки. Некоторые обматывают край лопаточки изолентой, чтобы не повредить, вернее, не поцарапать зеркальную поверхность. Другие используют одну жесткую лопатку – для фиксации щели, а вторую более мягкую, чтобы продеть ее в образовавшуюся щель.

Второй способ

Для того чтобы извлечь зеркальный элемент следует резко ударить корпусом по мягкому предмету – это может быть все, что угодно. Для того чтобы отсоединить сам корпус зеркала от треугольного крепления нужно снять пружину, открутить регулировочную тягу и снять штифт. Сборка и установка зеркала осуществляется, как правило, в обратной последовательности.

Детальный и универсальный способ

Универсальный способ

В салоне автомобиля нужно отщелкнуть пластмассовую накладку, которая закрывает винты крепления зеркала. После снятия накладки следует открутить три винта, которые держат зеркало, и снять его. После этого нужно аккуратно снять резиновые прокладки –

Если резиновые прокладки повредить, то купить новые будет очень проблематично, они редко продаются по отдельности.

Теперь следует открутить два винта крепления джойстика регулировки зеркала. Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку. Далее нужно снять три винта, которые расположены на нижнем пластиковом уголке – он больше всего подвержен повреждениям при эксплуатации автомобиля. После этого нужно снять и его. Как снимать зеркальный элемент, уже было описано выше. После снятия зеркального элемента нужно открутить четыре винта и снять все остальное.

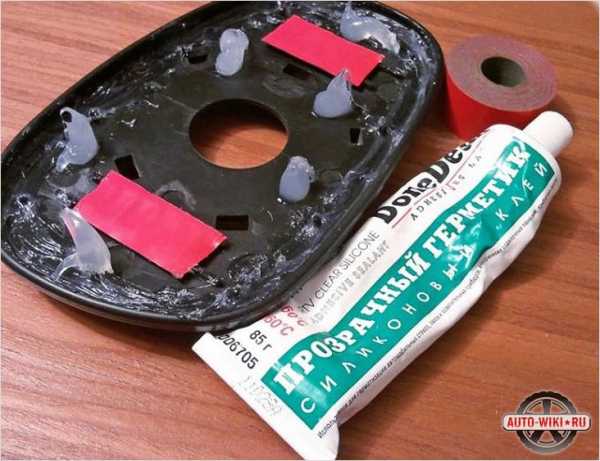

Сажаем на силиконовый клей

Проще всего, конечно, попросить знакомого мастера или отправить автомобиль в автосервис, если требуется замена зеркала или его покраска. Но большинство владельцев привыкли ремонтировать свою машину сами – ведь это значительная экономия денег.

Видео

Как разобрать боковое зеркало на ВАЗ 2110 смотрите в следующем видеоролике:

auto-wiki.ru

Как снять боковое зеркало — советы и рекомендации

Боковые зеркала заднего вида являются наиболее часто повреждаемыми деталями автомобильного кузова, так как выступают за основные габариты. Поэтому нередко приходится производить замену всей конструкции, если сильно не повезло, или только зеркальной пластины, что может прийти в негодность по разным причинам.

Часто приходится снимать зеркальный элемент, когда перестает работать его подогрев.

В этом случае приходится быть особо осторожным, чтобы не повредить целую и вполне пригодную отражающую пластину. Конечно же, можно обратиться в автосервис. Если же такой возможности нет по какой-либо причине, приходится самому заниматься съемом зеркала.

Именно поэтому, многих автолюбителей интересует порядок действий, с помощью которых можно было бы снять зеркальную пластину или весь механизм, что крепится к автомобильной двери в сборе. Давайте рассмотрим некоторые способы, что могли бы помочь снять зеркало заднего вида.

Устройство бокового зеркала

Съем зеркала бокового в сборе

К сожалению, при нежелательных механических контактах с какими-либо предметами в большинстве случаев повреждается не только зеркальная пластина, но и другие элементы механизма. Поэтому приходится снимать все полностью с двери, с целью замены или ремонта.

Понятно, зеркала заднего вида в зависимости от модели авто, могут различаться как по форме, так и по «начинке». Приспособления для заднего обзора могут быть оборудованы такими дополнительными опциями:

подогрев зеркального элемента;
повторитель поворота;
элементы тюнинга в виде встроенных светодиодов.

Все перечисленные выше вспомогательные приспособления запитаны от бортовой электросети. Поэтому, прежде чем приступать к съему крепления бокового зеркала стоит отсоединить от аккумулятора минусовую клемму, с тем, чтобы предупредить возможность возникновения короткого замыкания.

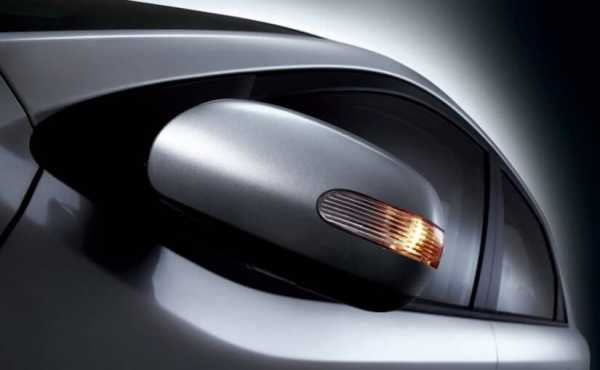

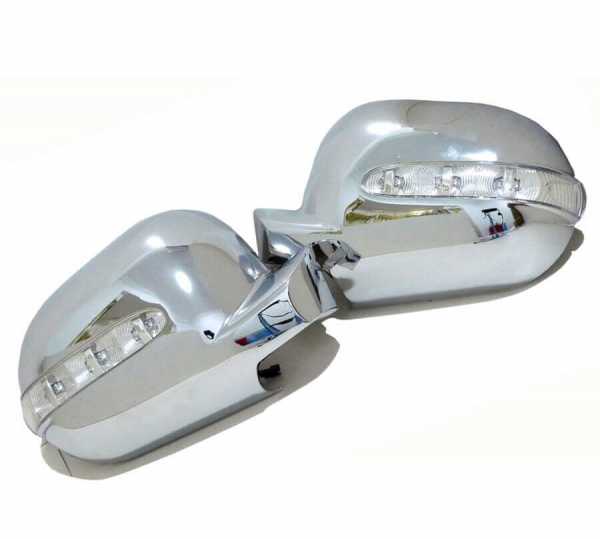

Боковое зеркало со светодиодами

Следующие действия, что выполняются изнутри при обычно открытой двери, в большинстве случаев будут иметь такую последовательность:

Снимается рычажок поворота зеркального механизма, для чего его обычно стоит аккуратно потянуть на себя. Этот совет не универсальный, так как здесь многое будет зависеть от модели автомобиля.
Теперь нужно с использованием плоской отвертки снять декоративную пластиковую накладку, что закрывает крепления и механизм поворота зеркала заднего вида. Обратите внимание, здесь, скорее всего, должны быть резиновые прокладки, которые желательно не терять, так как найти в продаже их отдельно вряд ли удастся.

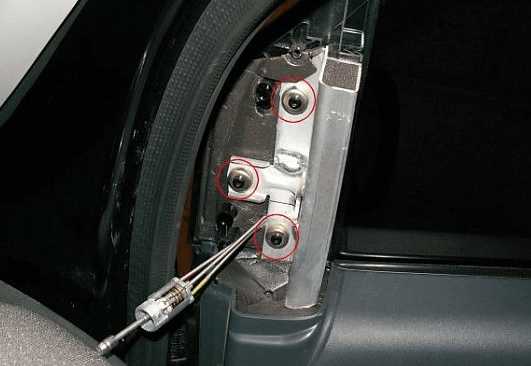

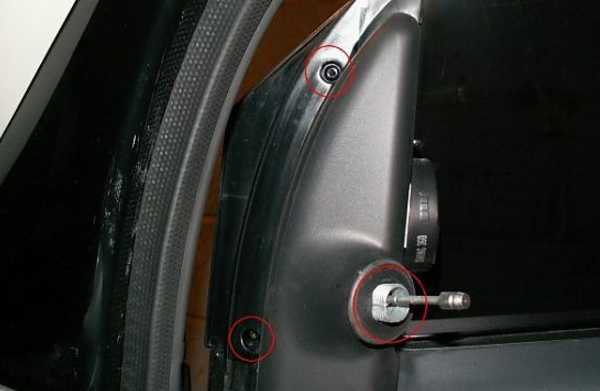

После снятия пластиковой защиты открывается доступ к трем болтам крепления, которые нужно отвернуть. Также здесь располагается привод поворота зеркала, что крепится двумя болтами. Снимая джойстик, нужно запомнить правильное расположение имеющихся здесь разноцветных тросиков, чтобы не перепутать их при сборке.

Если зеркальный механизм оснащен электрическим приводом, обязательно нужно, перед тем как снять зеркало, разъединить клеммы проходящих здесь электрических проводов.

Как снять зеркальную пластину

Нужда в съеме самой лишь «стекляшки» может возникнуть вследствие многих причин, среди которых:

замена вышедших из строя элементов подогрева;
замена светодиодов;
замена лампы повторителя поворотов.

Для этой процедуры могут понадобиться такие инструменты и приспособления:

одна или две плоских отвертки;
пластиковая или деревянная широкая лопатка;
лоскут мягкой ткани или изолента;
фен.

Понятно, что основной задачей при выполнении подобной манипуляции является сохранение зеркальной пластины в неповрежденном состоянии, поэтому работать нужно аккуратно и не спеша. В большинстве современных моделей стеклянная деталь крепится к корпусу с помощью нескольких пластиковых защелок, каковых может быть от 4 до 8. Работа как раз и будет заключаться в том, чтобы постепенно «сорвать» отражающую пластину с креплений.

Итак, с чего начинаем. Для того чтобы пластиковые крепления стали более мягкие и податливые, их можно разогреть. Для этого понадобится фен, но не строительный (это слишком горячо), а самый обыкновенный, бытовой. Прогревать нужно в течение 2-5 минут (в зависимости от окружающей температуры), направляя поток горячего воздуха на стекло. После разогрева, можно пробовать отсоединять зеркало от корпуса.

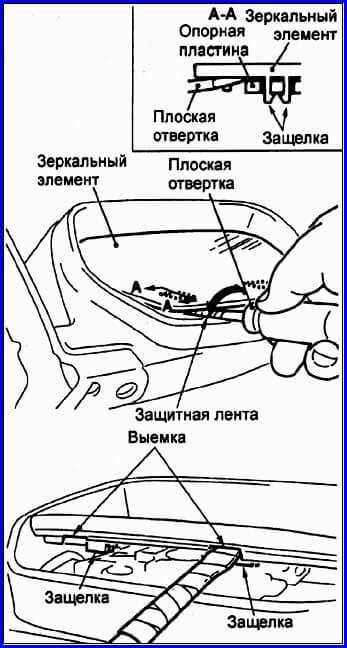

Крепление зеркальной пластины

Для этого делаем следующее:

Отражающее стекло нужно оттянуть вниз и немного к двери, что увеличит верхнюю щель между зеркалом и корпусом;
Теперь пригодятся лопатки или отвертки, при отсутствии первых. Чтобы сделать металлические наконечники отверток более мягкими, на них стоит намотать изоленту. Под пластиковый край корпуса, чтобы его не повредить, подкладывается мягкая (байка, фланель) ткань;
Лопатки или отвертки заводятся за зеркало в местах расположения верхних защелок (после того, как стекло оттягивается вниз, крепления становятся видны). Теперь нужно аккуратно тянуть за рычаги по направлению к собственному поясу;
После того, как зеркальная пластина освободится от верхних креплений, она станет намного свободнее смещаться, что даст возможность завести за ее верхний край пальцы руки и уже с их помощью освободить нижние защелки и извлечь отражающую пластину;

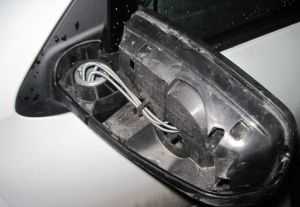

После снятия стеклянной пластины открывается доступ к оптическим элементам, подлежащим замене, а также к системе подогрева зеркала заднего вида. Дальнейшие действия напрямую зависят от модели автомобиля, так как устройства, скрывающиеся за отражающей пластиной, могут иметь самые разные конструктивные особенности.

Ставить зеркало на место всегда намного проще. Греть здесь ничего не нужно. Стоит правильно совместить защелки, что обычно труда не составляет и с усилием надавить на отражающую пластину.

Вот мы и разобрались, как с помощью нехитрых инструментов можно снять зеркальную пластину, а также отделить все устройство в сборе от двери. Как видите, сложного нет ничего, хотя, не имея опыта, повозиться немного придется.

[democracy]

Автор: Станислав

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

okuzove.ru

Замена зеркала заднего вида: как снять и разобрать

Содержание статьи:

Всем привет! Думаю, есть множество разных причин, из-за которых водителю может потребоваться замена зеркала заднего вида. У кого-то треснуло стекло, у других сломался сам корпус. Либо автовладелец просто захотел поставить более современную конструкцию или затонировать стекло. А может у вас перегорели лампочки в зеркале, и потому придется сначала все разобрать, и собрать заново.

Сейчас существует множество вариантов новых стекол, которые приходят на смену штатного зеркала. Та же функция камеры заднего вида, подогрев или монитор может оказаться совсем не лишней в автомобиле.

Суть вы уловили. Нам нужно снять, разобрать и обратно установить зеркало. Какое именно? Логичный вопрос. Процедуры могут касаться как наружного зеркала, так и того, что находится в салоне. Соответственно мы поговорим отдельно на тему левого и правого бокового зеркала, а также внутреннего салонного.

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

фигурную отвертку;
плоскую отвертку;
гаечный ключ под размер крепежей;
фен;
обезжириватель;
ветошь;
качественный клей;
немного свободного времени;
чистый гараж;
хорошее настроение.

Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

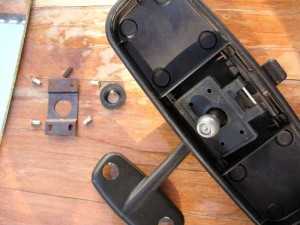

Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

Работа в салоне

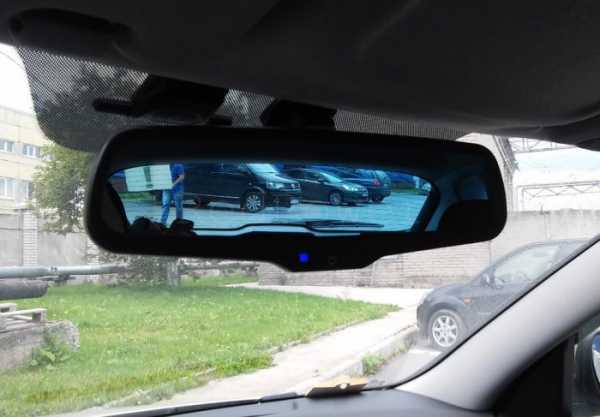

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

Део Ланос;
ВАЗ 2110;
Нива Шевроле;
Форд Фокус;
Рено Логан;
Шевроле Круз;
Лада Приора;
Лада Калина;
Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.
