Как работает клапан егр – что это такое, признаки неисправности, как его заглушить

последствия, причины, плюсы и минусы

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно – физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

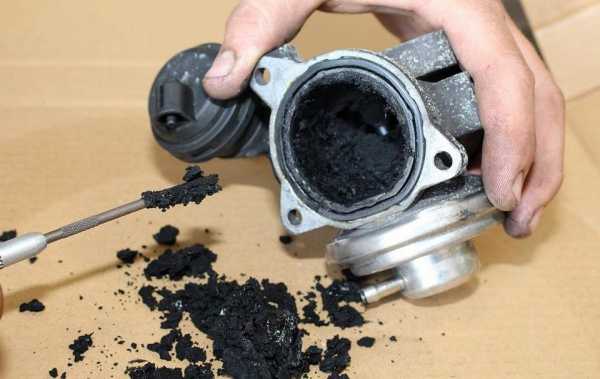

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

  • высокая стоимость ремонта и обслуживания системы;
  • агрегат сложно чистить;
  • негативные последствия для двигателя при нарушении режима рециркуляции;
  • двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления – сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

  • чистый впускной коллектор;
  • снижение дымности выхлопа;
  • прирост мощности на средних оборотах;
  • отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное произв

ddcar.ru

Система EGR. Назначение, принцип работы. Удалять

27.06.2017,
Просмотров: 1532

Система рециркуляции выхлопных газов применяется на всех двигателях внутреннего сгорания автомобилей после 1990 года выпуска. Принцип ее действия состоит, что согласно определенному алгоритму часть выхлопных газов поступает вновь в воздушную смесь двигателя. Это увеличивает экологические параметры двигателя внутреннего сгорания. При этом динамические характеристики двигателя ухудшаются. Действительно, это аналогично тому, что мы часть выдохнутого воздуха вновь будем вдыхать. Конечно, это уменьшит загрязнение окружающей среды. Но и особой пользы для человека это не даст, наоборот, затруднит дыхание. Таким образом, и система ЕГР «душит» двигатель, не давая ему работать на всю мощь.

Поэтому многие автолюбители глушат систему EGR принудительно, даже если она полностью работоспособна. В современных автомобилях любая попытка вмешаться в характеристики экологичности двигателя может привести к блокированию двигателя, особенно в режиме высоких скоростей и больших оборотов. Поэтому, прежде чем выключить систему EGR, следует разобраться, насколько такие действия оправданы, не повлекут за собой критических изменений потребительских характеристик.

Назначение системы ЕГР

Основное назначение системы EGR – уменьшение концентрации оксидов азота в выхлопных газах. Оксид азота – токсичное вещество, значительно загрязняющее окружающую среду. В процессе сгорания топливной смеси самое активное участие принимает кислород. Однако, в воздушной смеси, подаваемой в камеры сгорания, азот составляет более весомую часть. Он также может участвовать в процессе сгорания. Это происходит при повышенных температурах сгорания топливной смеси. При этом образуется токсичный оксид азота.

Задача системы EGR – по возможности уменьшить концентрацию оксида азота в выхлопных газах. Единственный способ – уменьшить температуру сгорания. Это возможно, если снизать концентрацию кислорода в поступаемой в двигатель топливно-воздушной смеси. Клапан ЕГР перепускает часть выхлопных газов (в них кислорода практически нет, он вступил в реакцию оксидирования) во входную воздушную цепь.

Наряду с основной функцией уменьшения токсичности выхлопных газов система ЕГР способствует:

  • уменьшению процессов детонации двигателя;
  • более быстрому прогреванию двигателя;
  • повышению других показателей экологичности;
  • полному сгоранию топлива.

Рабочий ресурс клапана ЕГР

Непосредственно сам клапан EGR выполнен из высоколегированной стали, выдерживающей крайне высокие температуры, образующиеся в процессе сгорания топливной смеси. Такая сталь не обладает значительной механической стойкостью. Поэтому рабочий ресурс клапана ЕГР обычно составляет не более 80.000 километров. На двигателях с изношенной поршневой группой в выхлопные газы проникает прогоревшее масло, образующее засоряющий нагар. Ресурс системы ЕГР может уменьшиться практически вдвое. Поэтому большинство автомобилей прошлого столетия, если и имеют работоспособную систему EGR, она давно уже действует в нештатном режиме, иначе, неэффективна с точки зрения экологии.

Классификация систем EGR

В настоящее время эксплуатируются автомобили, оборудованные следующими типами систем EGR:

1.Пневматическая система. Использует для управления вакуумное разряжение, формируемое в системе впуска воздуха.

Такая система надежна, но руководствуется в своих действиях только одним параметром – вакуумным разряжением.

2. Электронная система ЕГР. Устанавливается на большинство современных автомобилей. Работа данной системы реализована непосредственным контролем блоком управления двигателя по сложному алгоритму, в котором могут быть задействованы показания многих датчиков:

  • температуры охлаждающей жидкости;
  • скорости автомобиля;
  • коленвала или распредвала;
  • давления газов;
  • EGR;
  • дифференцированного давления;
  • лямбда-зонда;
  • расходомера и др.

При этом клапан ЕГР может регулироваться не только стопроцентным открытием/закрытием, но и с помощью шагового двигателя приоткрываться/закрываться в определенной пропорции. Алгоритм работы системы EGR каждый производитель составляет самостоятельно, и он далеко не простой.

Причины неисправности системы ЕГР

Неисправность системы EGR – один из наиболее распространенных позывов отказаться от нее вообще. Основные причины неисправности:

  • заправка некачественным топливом;
  • установка некорректного угла опережения зажигания;
  • износ поршневой группы, маслосъемных колпачков;
  • некачественное масло или превышение его уровня;
  • естественный износ клапана.

Признаки неисправности системы EGR

Основные признаки неисправности системы ЕГР:

  • нестабильные холостые обороты;
  • черный выхлопной дым дизельных двигателей;
  • уменьшение мощности двигателя;
  • повышенная шумность работы двигателя;
  • детонация;
  • индикация лампочки «CHECK ENGINE».

При появлении признаков неисправности системы следует проверить ее работоспособность с помощью компьютерной диагностики. В OBD-режиме компьютерная диагностика определяет:

  • коэффициент рециркуляции;
  • коэффициент скважности (заполнения) импульсов широтно-импульсной модуляции;
  • состояние клапана ЕГР.

По этим параметрам можно судить о работоспособности системы.

Существует несколько методик проверки системы EGR обычными измерительными приборами: мультиметром, манометром.

Целесообразность отключения системы ЕГР

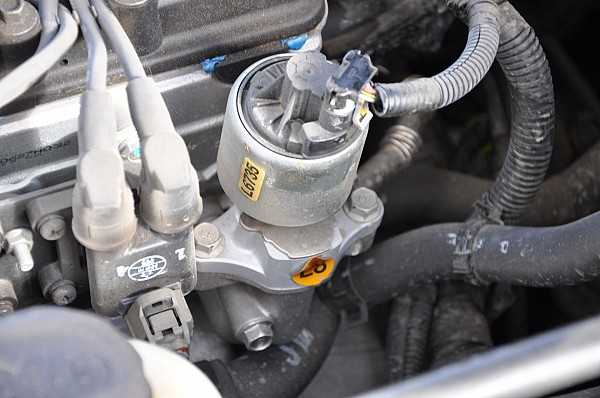

В случае, если система ЕГР не работает, возникает закономерный вопрос: насколько целесообразно восстанавливать ее работоспособность. Прежде всего, следует осмотреть клапан ЕГР, состояние трубопроводов, ведущим к нему. Клапан обычно располагается в левой либо задней части подкапотного пространства, как показано на рисунке.

Если он в норме, можно проверить сопротивление обмотки клапана, которое должно быть в пределах от 10 до 100 Ом. Далее следует провести компьютерную диагностику и определить причины неисправности системы.

В случае, когда двигатель имеет изношенную поршневую группу, сильно дымит, нет смысла восстанавливать работоспособность системы EGR вообще. Если это автомобиль годов выпуска до 2000, то он даже ругаться на отсутствие системы не будет. Если есть сообщение об ошибке обрыва клапана ЕГР, такую неисправность можно устранить, эмулировав (создав иллюзию присутствия) клапан с помощью установки лампочки салона или обмотки реле параллельно обмотке клапана EGR. Патрубки, ведущие к клапану, лучше заглушить.

Отключение системы EGR в процессе чипования блока управления двигателя

Некоторые автовладельцы в погоне за максимальным увеличением мощности и приемистости автомобиля, попытке выжать из двигателя все соки, глушат систему EGR принудительно. Понятно, с точки зрения экологии они неправы. Но, красиво ездить не запретишь.

Есть СТО и мастерские, оказывающие услуги по программному отключению системы ЕГР. По-существу, блок управления перепрограммируется таким образом, что изменяется алгоритм работы, точнее неработы, системы. При ее отключении блок управления не видит сбоев в работе системы ЕГР, не «душит» двигатель при увеличении оборотов и скорости, превышении концентрации оксидов азота.

Можно при наличии полупрофессиональной диагностики скачать прошивки в интернете, и перепрошить блок управления самостоятельно. Но это очень опасно – можно потом и не завестись. Лучше эту работу доверить профессионалам. Плюсы удаления ЕГР:

  • повышение мощности двигателя;
  • уменьшение загрязнения форсунок;
  • в некоторых случаях наблюдается уменьшение дымности;
  • немного увеличивается ресурс «подгулявших» двигателей.

Минусы удаления системы EGR:

  • повышение концентрации токсичных выхлопов;
  • возможность появления ошибок двигателя в дальнейшей эксплуатации;
  • увеличение потребления топлива.

В любом случае, если нет сильной необходимости удаления системы ЕГР, лучше оставить все, как есть. Пусть уж будет автомобилю дышать труднее, а не нам.

autoburum.com

Про систему и клапан EGR

Назначение и принцип действия клапана рециркуляции ОГ (отработавшие газы) он же EGR.

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше – и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим

dieselok.md

Система рециркуляции отработавших газов (EGR), в чем её польза для двигателя

Рециркуляция отработавших газов, или Exhaust Gas Recirculation (ЕGR), – это использование выхлопных газов для повторного образования рабочей смеси.

Принцип работы следующий: система EGR отбирает часть выхлопных газов (10-12%) из выпускного коллектора и направляет их к системе впуска. В результате введения в рабочую смесь негорючего газа, уменьшается температура сгорания смеси, что провоцирует снижение оксидов азота в выхлопе. Максимальную эффективность система проявляет в режимах работы агрегата на обогащенной смеси.

Главное преимущество EGR в том, что эта система придает плавность работе дизельных двигателей и оберегает бензиновые моторы от детонации топлива.

Из каких элементов состоит ЕGR

Конструктивно системы рециркуляции отработавших газов на разных моделях автомобилей имеют некоторые отличия. Однако основная и неизменная деталь любой из них – это перепускной клапан ЕGR. Он перепускает выхлопные газы из выпускного коллектора во впускной. Клапан находится под постоянным влиянием высоких температур, потому очень уязвим. Чаще всего, он теряет герметичность.

Клапаны EGR

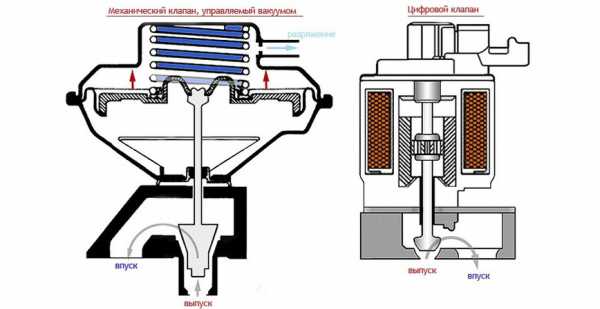

Клапаны EGR бывают с электронным(цифровым) либо с пневматическим(вакуумным) управлением (см. фото). Отметим, что последний вариант клапанов является более распространенным. Множество современных моделей авто оснащены данной системой, в частности, находящиеся в автопрокате на сайте megarent.ua.

Клапан ЕГР всегда закрыт только в трёх случаях — при холодном пуске двигателя, при холостых оборотах разогретого двигателя, при полностью открытой дроссельной заслонке. Во всех других случаях клапан ЕГР открыт и система функционирует.

Важная деталь систем с пневматическим управлением клапана – это соленоид. Он также подвержен постоянным нагрузкам, потому часто выходит из строя. Проявление его поломки – нарушение герметичности клапана. В результате мотор работает с открытым клапаном ЕGR.

Еще одна важная деталь системы рециркуляции – датчик степени открытия клапана (датчик положения его штока).

Электронное управление (системой EGR в том числе) осуществляет электронный блок управления силовым агрегатом (ЭБУ). Он получает данные от датчиков (датчика положения коленвала, датчика положения дроссельной заслонки и датчика температуры двигателя) и по ним определяет степень и момент открытия клапана.

Работа клапанов EGR

Что делать, если система ЕГР вышла из строя

Как уже говорилось выше, элементы системы рециркуляции выхлопных газов, как и другие детали двигателя, подвержены неисправностям. При негерметичном клапане происходит поступление во впускной коллектор дополнительной порции воздуха. В зависимости от установленных на агрегате датчиков поступления воздуха, это приводит либо к обеднению, либо к переобогащению смеси. Но в любом случае нарушается нормальное смесеобразование. Кроме вышеописанного, поломка клапана провоцирует повышенную дозу выхлопных газов, поступающих во впускной коллектор. Это провоцирует провалы и рывки при разгоне машины. В более длительной перспективе такая поломка способна вызвать появление нагара на впускных клапанах, коллекторе, изоляторах свечей и др. В случае резкого нажатия на акселератор во впускном коллекторе могут появиться характерные хлопки. Обороты холостого хода будут либо завышенными, либо заниженными.

Временно нормализовать работу двигателя при невозможности ремонта сломавшейся системы EGR можно путем её деактивации. Для этого нужно из тонкой жести вырезать прокладку под клапан и не прорезать отверстия для пропуска газов. Если же шток клапана выступает за посадочную плоскость, необходимо проделать отверстие под ним. Конечно ЭБУ двигателя может информировать владельца о неисправности системы рециркуляции, но двигатель будет работать нормально. Ввиду нестабильной работы системы EGR на подержанных автомобилях, на автосервисах существует даже услуга по удалению клапана EGR и установке на его место заглушки.

Как продлить срок службы системы ЕGR

Вообще ресурс системы ЕGR – до 100 тыс. км. Однако, учитывая качество нашего топлива, эту цифру нужно снизить до 50 тыс. км. При достижении этого пробега необходимо заменить все ключевые элементы системы. Но существуют методы, позволяющие несколько продлить жизнь системы. Необходимо иногда очищать шток и седло клапана, чтобы он свободно двигался и закрывался герметично. Для этого отлично подходит аэрозоль для очистки карбюраторов. При наличии в системе соленоида, требуется регулярная очистка его фильтра. Это защитит вакуумную систему от загрязнений. Такие несложные действия способны продлить срок службы элементов системы ЕGR.
