Strelban
09.11.2010, 12:12
Доброго времени суток, товарищи. Задался целью проверить колесные ступицы на предмет биения ибо достал уже прерывистый гул во время движения. На шипах он выражено неровный, зависящий от скорости.
Что сделано ранее:
1. Замена всех ступичных подшипников.
2. Тормозные диски по кругу.
3. Неоднократная балансировка колес с переменным успехом (была еще и вибрация в диапазоне 110-130, но минимизировали)
Подвеска в норме, люфтов и дефектов РТИ не выявлено, за исключением осевого люфта правого трипода.
Тачан в целом едет прямо, биения в руль нет. Есть неравномерный износ резины по центру словно от перекачанной, только с одной стороны. Заметил, когда уже снял резину, так что какую ступицу конкретно проверять не ясно.
Знающих прошу подсказать методы проверки биения. Насколько точен такой метод? http://leo.mocce.com/~guido/Andrey/CIMG1303.gif
а сход развал забыли написать или не делали?
fibonathi
09.11.2010, 12:22
Насколько точен такой метод?
Абсолютно точен. Судя по внешнему виду надо снимать тормозной супорт и чистить от грязи и ржавчину привалочные поверхности ступицы и тормозного диска.(это которые между ними)
когда меняли тормозные диски, то окалину, ржавчину, грязь со ступицы очистили?
— Добавлено чуть позже —
дефектов РТИ не выявлено
порою бывает очень сложно выявить дефект в геометрии резины, внешне ничего не видно, балансировочный станок не ловит, а колесо на авто бьет. особенность дешевых марок резины.
.Карел.
09.11.2010, 12:30
Насколько точен такой метод?
Очевидно,что этот способ выявляет биение тормозного диска…
Биение ступицы определишь по стольку- по скольку…
Вот ежели диск тормозной снять и провести ту-же процедуру над ступицей,то действительно определить её биение возможно.
Да и то,скорее подвеску свернешь,чем ступицу уведет…
ИМХО-какое-нить колесо бьет…
Взять комплект резины у кого-нить прокатиться и посмотреть…
Strelban
09.11.2010, 12:51
а сход развал забыли написать или не делали?делали после замены задних ступичников. Привалочные поверхности очищали.
fibonathi, подскажи, пожалуйста, допуск на биение. Я так понял, просто производятся несколько замеров по периметру, проворачивая диск.
Вот ежели диск тормозной снять и провести ту-же процедуру над ступицей,то действительно определить её биение возможно
если найду во временное пользование этот девайс, точно так сделаю.
У меня он сразу так гудел, грешил на резину и диски. Сейчас колеса другие.
Привет всем! Была прблема в виде гула при движении. Гул наростал при увеличении скорости.На скорости 120-140 км/ч чуствовалось биение, которое одовалось в руль и на педаль газа. На прошлой неделе переобулся на зиму, поставил новую резину и все подобные звуки прекратились, биение пропало, слышно только стук шипов. Советую попробовать другую резину поюзать. ИМХО может в ней все эти проблемы. Настораживает то, что у тебя одно колесо истиралось…:-k
fibonathi
09.11.2010, 12:58
Strelban, По нормам сейчас не скажу(комп не рабочий), а мерить надо по тормозному диску, колесо к нему крепиться, его и мерить по уму.
А сколько намерил и на каком расстоянии от центра диска????
Сейчас колеса другие.
Мдаа… наверное не всё так просто…
fibonathi
09.11.2010, 13:00
Я конечно извиняюсь, а подшипники не кувалдой забивали????
подшипники криво на забить, он просто не влезет на место если перекос будет.
WJ может оснащаться шина ми и дисками
различных размеров. Однако допускается
только 45 мм . Глубина залресСОIIКИ
— это расстояние от середин ы обода
до упорной ловерхности колеса на тормозном
диске или барабане.
Допустимое боковое биение на бортовой
закраине обода : 1.2 «‘м :
Допустимое вертикальное биение на посадочной
полке обода: 0.8 «,м
Strelban это не то?
Powered by vBulletin® Copyright © 2019 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot
passatworld.ru
Как проверить ступицу на биение
когда меняли тормозные диски, то окалину, ржавчину, грязь со ступицы очистили?
— Добавлено чуть позже —
дефектов РТИ не выявлено
порою бывает очень сложно выявить дефект в геометрии резины, внешне ничего не видно, балансировочный станок не ловит, а колесо на авто бьет. особенность дешевых марок резины.
а сход развал забыли написать или не делали?
делали после замены задних ступичников. Привалочные поверхности очищали.
fibonathi, подскажи, пожалуйста, допуск на биение. Я так понял, просто производятся несколько замеров по периметру, проворачивая диск.
Вот ежели диск тормозной снять и провести ту-же процедуру над ступицей,то действительно определить её биение возможно
если найду во временное пользование этот девайс, точно так сделаю.
У меня он сразу так гудел, грешил на резину и диски. Сейчас колеса другие.
3. Ступица и поворотный кулак передней оси
Обслуживание
Проверка осевого биения ступицы колеса
1. Снять тормозной суппорт и подвесить с помощью проволоки.
2. Снять тормозной диск с передней ступицы.
3. Установить индикатор часового типа, как показано на рисунке, затем измерить осевое биение, перемещая ступицу в направлении стрелки. Предельно допустимое биение: 0.05 мм.
4. Если измеренное значение превышает предельно допустимое – разобрать узел и проверить каждую деталь.
Проверка момента сопротивления вращению подшипника ступицы колеса

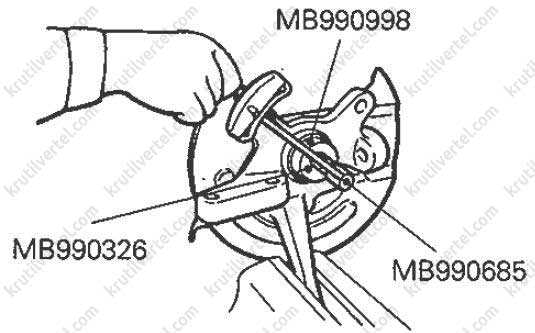

1. С помощью специального приспособления зафиксировать ступицу на поворотном кулаке.
