Сегодня мы снова поговорим о дворниках, но только на этот раз мы разберемся почему стеклоочистители не возвращаются в исходное положение и останавливаются по середине.

Как и любая другая поломка, эта также неприятна, однако, как и все другие, она вполне устранима своими руками.

Наиболее частые причины возникновения этой неисправности:

1. Проблема в контактах. Нередко причиной такого поведения становится контактная группа мотор-редуктора, нарушения работы концевого выключателя мотора. Остановите дворники на середине их хода, не выключая зажигание, проверьте напряжение на разъеме дворников проводов, оно должно составлять — 12v. Проверьте состояние предохранителя.

1. Нарушение целостности шлицов. Если машинка не новая, а дворникам приходится часто работать, то облом зубьев шлицов привода щеток стеклоочистителя или банальное стирание шлицов — вполне может стать причиной, по которой дворники не возвращаются на место. Как вариант — шлицы могли просто перескочить, в результате чего щетки просто не возвращаются в исходное положение. Как правило эта поломка характерна тем, что моторчик при этом шумит, а сами дворники не возвращаются на место. Лечится это заменой поврежденных шестеренок или простой регулировкой. Для этого необходимо разобрать редуктор привода стеклоочистителей, выполните регулировку доводчика, смажьте их при необходимости, проверьте контакты или полностью замените моторредуктор.

1. Не менее банальной является нарушение работы дворников связанное с неправильной сборкой элементов очистителей стекла. Иногда во время замены лобового стекла или ремонта самих щеток сборка выполняется не правильно, после чего и возникает ситуация, когда дворники не возвращаются в исходное положение. Убедитесь, что дворники одеты на шлицы правильно, проверьте моторчик, и трапецию, возможно она выставлена не правильно. Обратите внимание на кривошип элемент привода стеклоочистителей, перед демонтажем того или иного элемента вам следует запомнить его положение и при сборке ничего не перепутать.

1. Проблема может заключаться и в самом приводе (моторчике) или его выключателе, в таких случаях вам предстоит ремонт или полная замена вышеуказанных элементов.

Причин, по которым дворники не возвращаются на место может быть не мало, от банальных до очень сложных, предусмотреть и перечислить их все довольно сложно, все зависит от конкретной модели авто и самой поломки. Если у вас ничего не вышло, обратитесь к специалистам, на СТО вам обязательно помогут устранить эту неприятную неисправность. На этом наша статья о неисправностях дворников заканчивается, до новых встреч, берегите себя.

З. Ы. Если Вам известны другие причины, по которым стеклоочистители не возвращаются в исходное положение, вы можете поделиться ими при помощи формы комментариев.

Как увеличить ход правого дворника на ЛАДА Самара.

Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.

Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе.

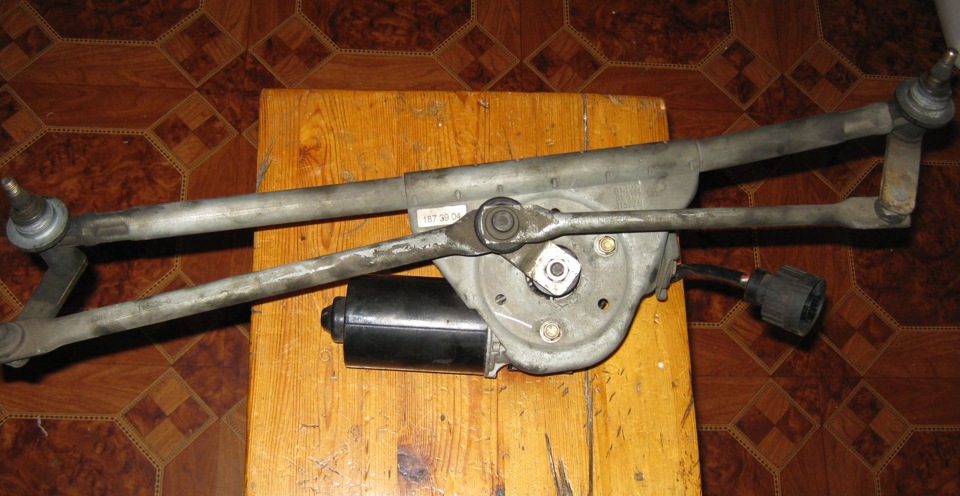

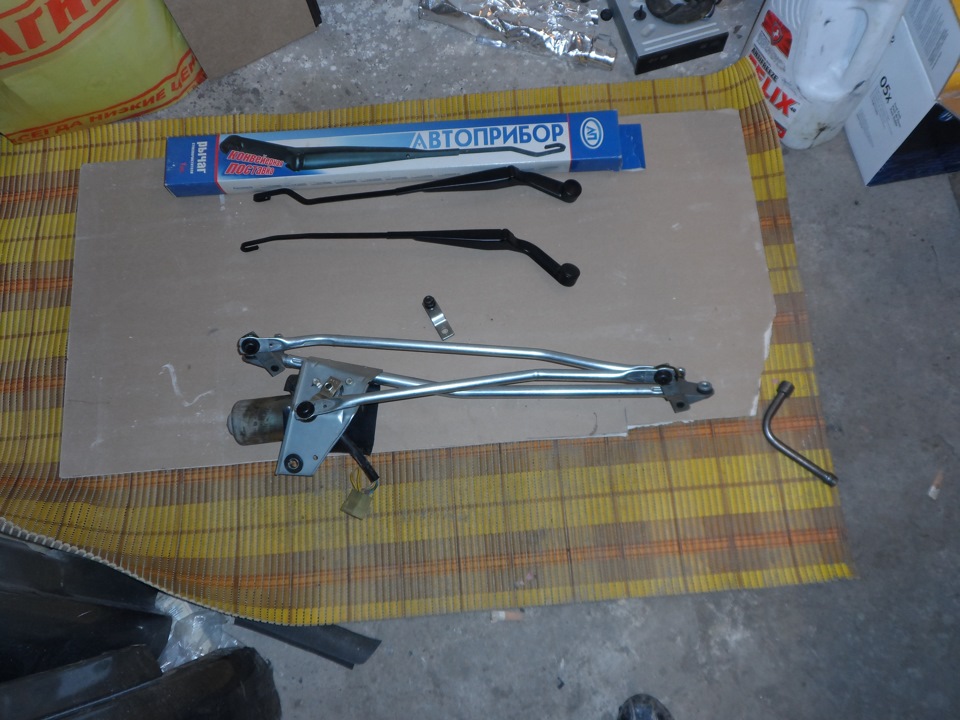

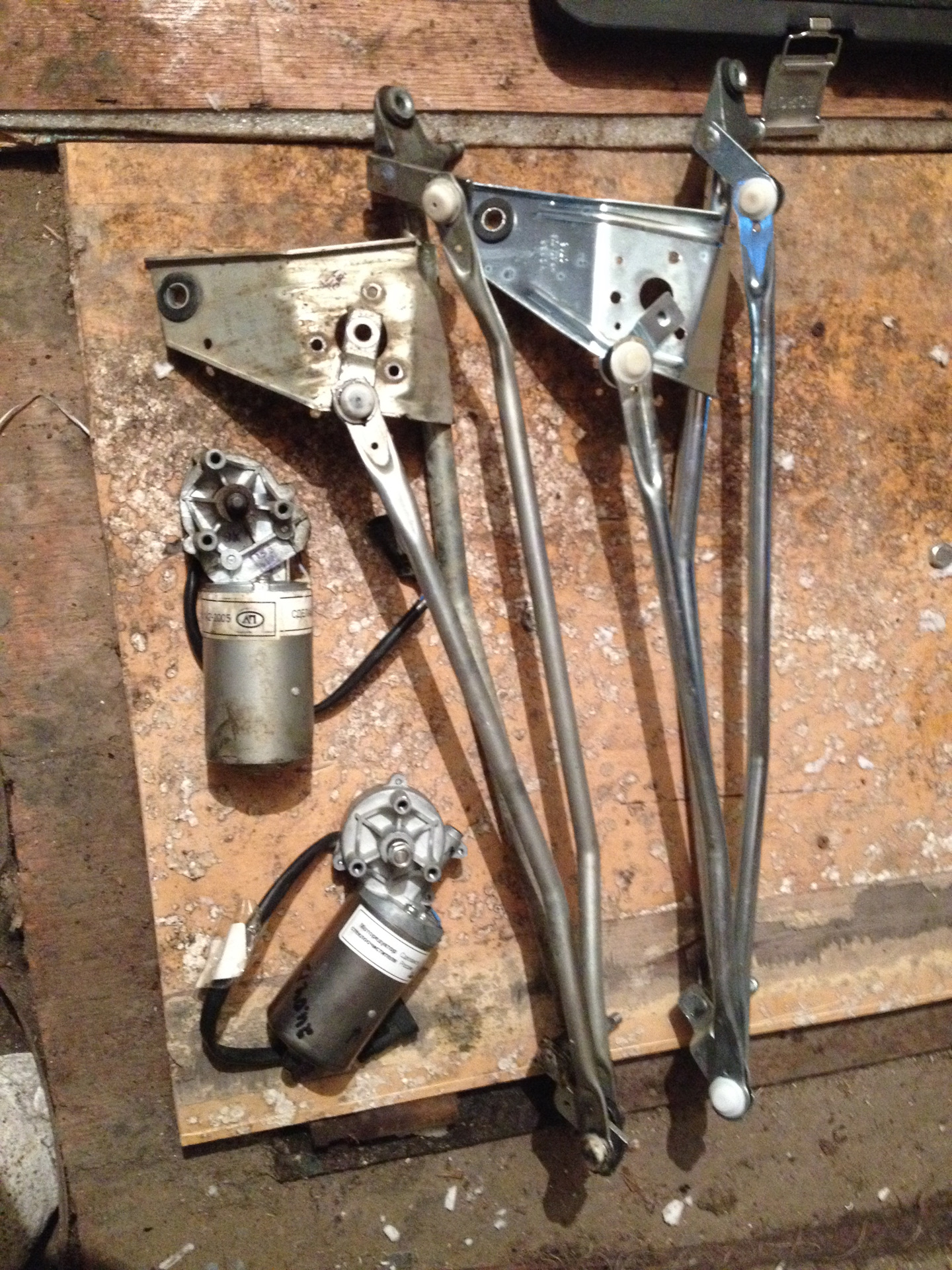

За подопытного пошла новая трапеция.

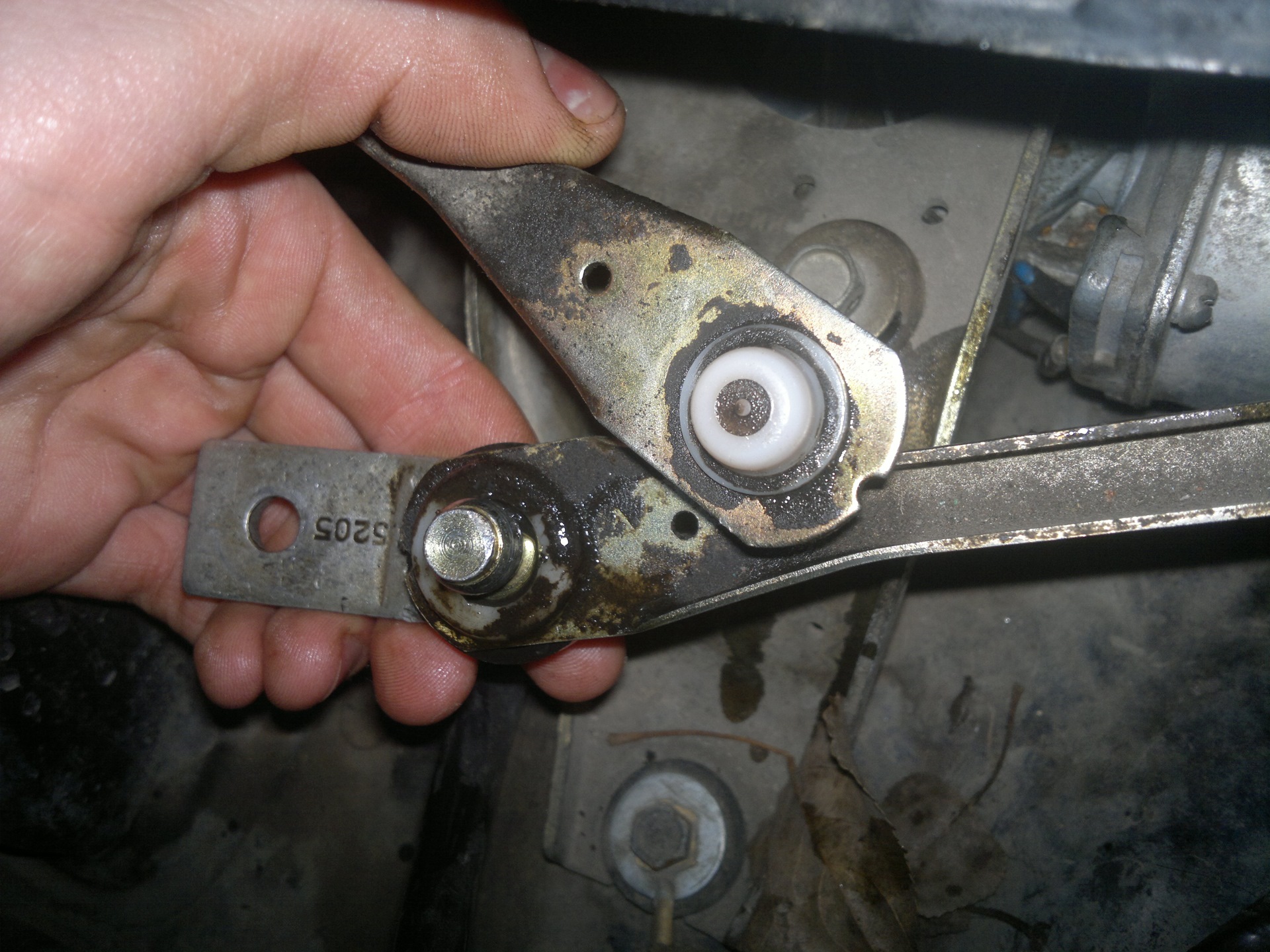

Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.

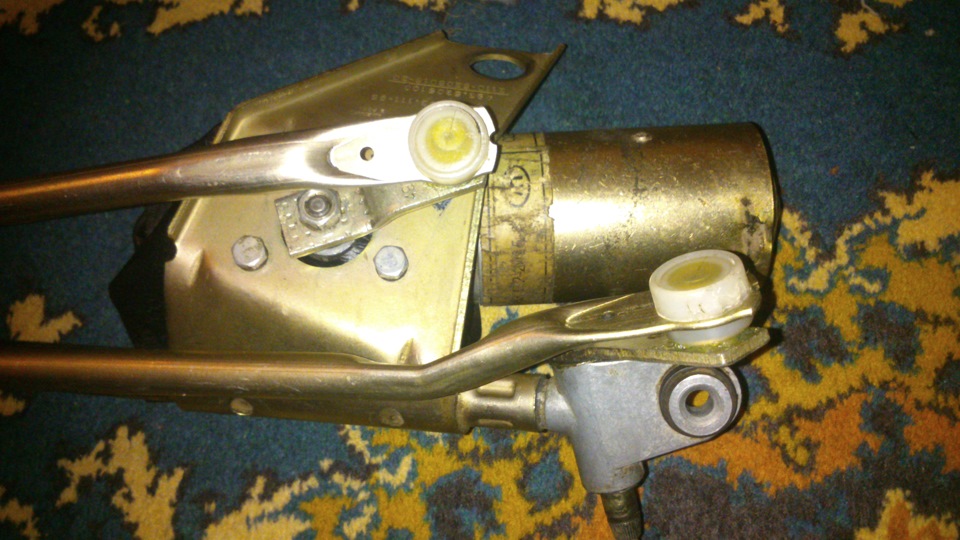

После сборки трапеции на неё был установлен редуктор, от старого привода, для проверки хода. Оказалось не зря – короткая тяга своим углом стала задевать раму трапеции.

Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!

Было очень трудно заново отрегулировать дворники, т.к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

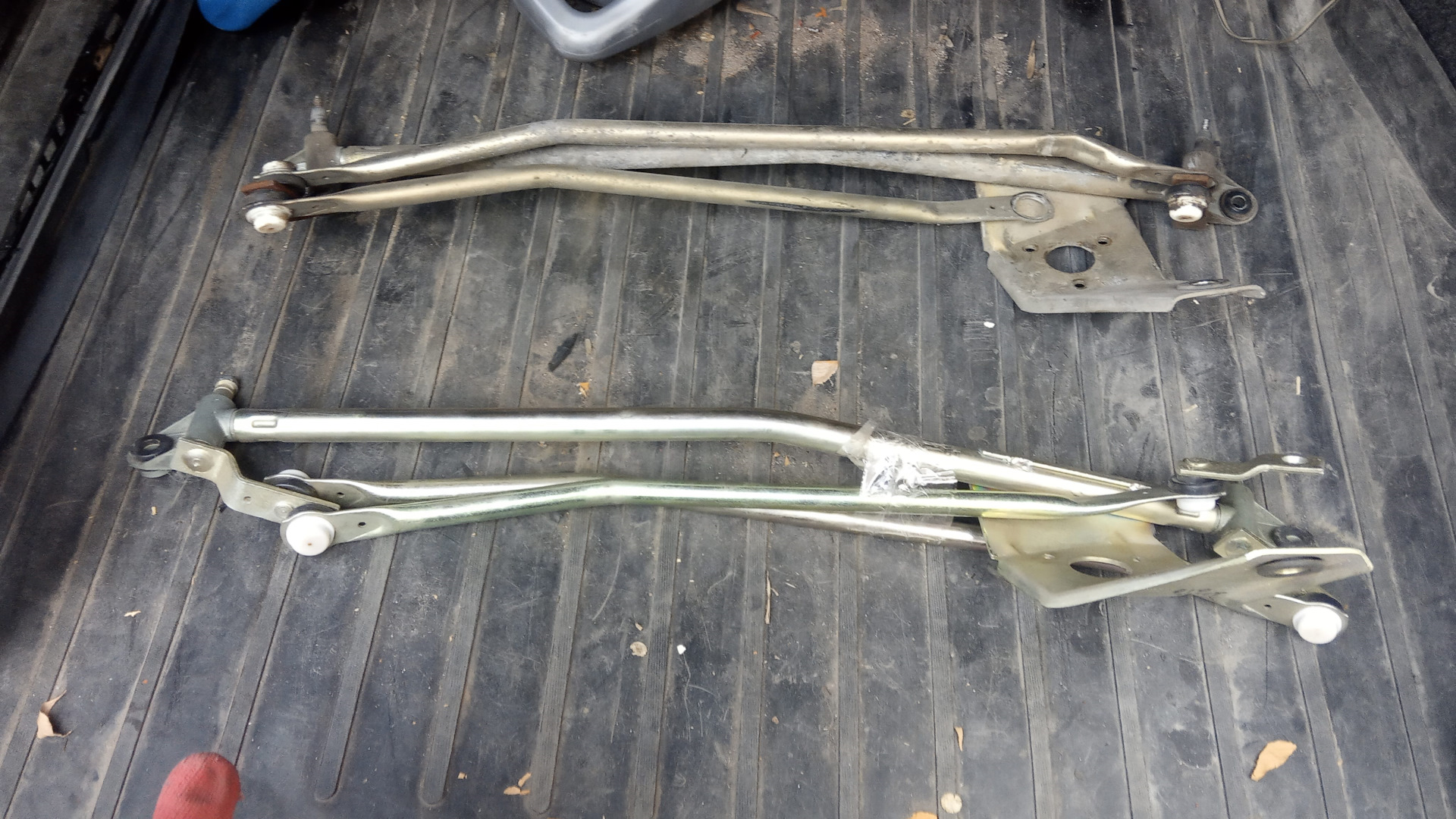

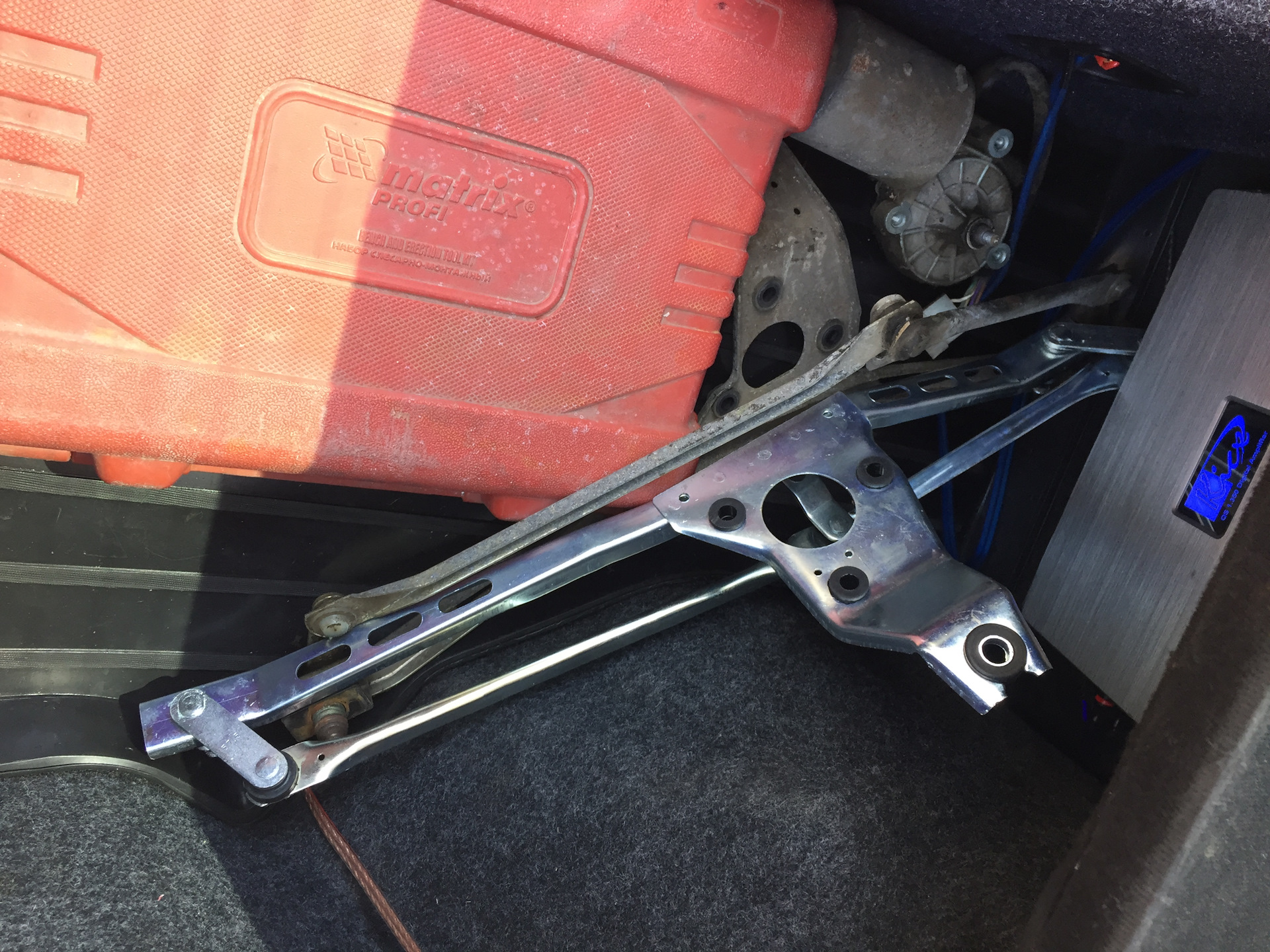

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.

Так же пришлось подрезать угол самой рамы.
(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)

После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.

Вот собственно и результат!

Этим результатом Я абсолютно доволен!

PS: Можно ли ускорить дворники?

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».

Схема работает отлично, хотя и есть минусы! Куда же без них!
При включенной схеме, режим II по сути есть режим III .
При включенной схеме дворники слегка пролетают своё парковочное место.
При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
Тем не менее, результат меня вполне устраивает!

Регулировка дворников ваз 2109

‘ w /> Регулировка дворников ВАЗ 2109. , Как отрегулировать?

Сообщений: 1 165
Из: район крайнего западного севера Чебоксар

Дождь подстегнул движдение мысли . (промок весь но задачу выполнил).
Если просто:
1. Положение шкива относительно датчика внутри редуктора не имеет значение по большому счету- только эстетически (привод на секунды дольше работает)-выставил положение шкива на выемку на крышке редуктора и благополучно забыл.
2. Ключевое значение имеет положение рычажок-водило (по простому то что одеваеться на вал редуктора и ключем на 13 через гровер).

Тему можно закрывать-все изумительно и без шума работает.

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум

Скачать / Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Стеклоочиститель («дворник») ваз 2109

Стеклоочистители предназначены для очистки лобового стекла от капель дождя в непогоду, а так же от пыли и грязи и обеспечивают водителю хорошую видимость. При этом щетки стеклоочистителей установленные правильно, очищают большую площадь.
Качество очистки стекла во многом зависит от того, насколько плотно щетки прижимаются к стеклу. Конечно, не стоит забывать, что стеклоочиститель (в силу своего устройства) очищает не всю поверхность лобового стекла, из-за этого обзор в снегопад либо сильный дождь значительно ухудшается.
При отказах (неисправностях) в работе дворников вам придется произвести ремонт стеклоочистителя ваз 2109. Не бойтесь выполнить эту несложную процедуру своими руками, воспользуйтесь нашей статьей и сэкономьте ваши деньги.

Признаки неисправностей

Дворники имеют несколько видов схем подключения (смотрите дворники 2109 ремонт ваз).
Для всех этих схем отмечают такие признаки неисправностей:

• Когда при включении дворников щетки не сдвинулись с места, то возможен обрыв в электрической цепи
• Либо окислились контакты предохранителя (его проверяем в первую очередь)
• Возникла неисправность переключателя либо самого электродвигателя
• Возможно, неисправна червячная передача

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей.Снимается механизм дворников ветрового стекла на ваз2109 и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения.
Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

• Отсоединяем провод минусовой клеммы аккумулятора
• Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
• Снимаем рычажки щеток с валиков стеклоочистителя

Откручиваем и снимаем рычажки щеток стеклоочистителя

Примечание: Если вдруг рычаг вам не удается снять усилием руки, открутите гайку, крепящую рычаг дворника, только не до конца, во избежание повреждения резьбы.

При помощи плоскогубцев (пассатижей) сдергиваем рычаг со шлицев, затем полностью откручиваем гайку. Снимаем рычаг стеклоочистителя.

• Снимаем защитные колпачки, по одному с каждой стороны
• Отворачиваем по одной гайке от верхнего крепления кронштейна с двух сторон
• Снимаем специальные выравнивающие резиновые шайбы, расположенные с двух сторон
• Открываем капот на автомобиле ваз 2109, отсоединяем разъем с проводками от колодки
• Затем смещаем вентилятор отопителя в правую сторону по отсеку, расположенному перед ветровым стеклом, если этого не сделать, то вентилятор будет мешать нам, вынуть стеклоочиститель.
• Снимаем крышку с блока предохранителей и реле
• Вынимаем из монтажного блока все реле: так как они мешают снятию дворника

Отсоединяем разъем от колодки. Вынимаем все реле, чтобы не мешали снятию дворника

• Отворачиваем болт нижнего крепления от кронштейна стеклоочистителя.
• Сжимаем, пластмассовый держатель проводков и вынимаем его из щели в кузове
• Снимаем держатель с проводков, чтобы его не потерять
• Выводим валики механизма дворников из отверстий расположенных в кузове
• Сдвигаем стеклоочиститель таким образом, чтобы его двигатель находился в широкой части нашего отсека, расположенного перед ветровым стеклом (это место установки вентилятора печки)
• Поворачиваем стеклоочиститель, и выводим его двигатель из отсека
• Сдвигаем дворник в сторону блока предохранителей и реле
• Вынимаем его из отсека

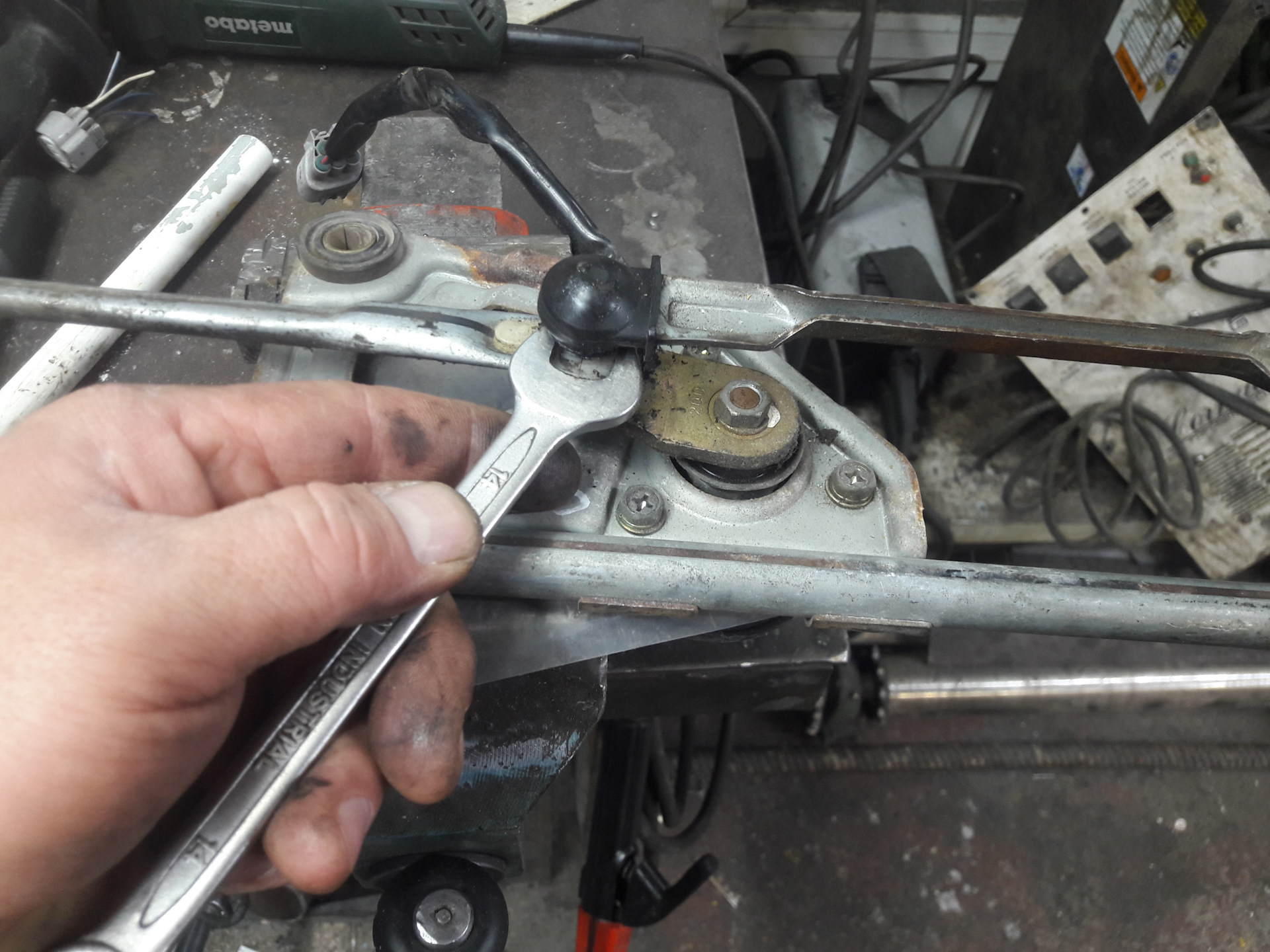

• Отворачиваем гайку, крепящую кривошип механизма дворника
• Снимаем кривошип с валика редуктора дворника, поддев его плоской отверткой

Поддев плоской отверткой, снимаем кривошип с валика редуктора

• Отворачиваем три болта, крепящих редуктор дворника с электродвигателем
• Откручиваем два винтика, крепящих провода электродвигателя стеклоочистителя
• Отсоединяем провода от биметаллического термо предохранителя
• Снимаем с кронштейна двигатель стеклоочистителя
• Затем снимаем стопорное колечко с вала редуктора дворника
• Снимаем регулировочные шайбы с вала редуктора

Совет: Обязательно промаркируйте все регулировочные шайбы для того, чтобы при сборке механизма стеклоочистителя установить их в том же количестве и на свои родные места

• Откручиваем три винта, крепящих крышку редуктора дворника
• Снимаем крышку редуктора

Откручиваем винты (их три), они обозначены стрелочками, чтобы снять крышку редуктора

Предупреждение: Разбирая редуктор стеклоочистителя, не откручивайте (вообще не трогайте) регулировочный винт, (на фото вверху он обозначен красным) иначе вы нарушите осевой зазор (он отрегулирован на заводе) вала якоря.

• Снимаем панель с редуктора дворника
• Вынимаем шестерню редуктора дворника
• Откручиваем два винта (второй располагается за корпусом редуктора дворника) и вынимаем две закладные гайки

Откручиваем винты и вынимаем закладные гайки

• Снимаем корпус редуктора дворника с корпуса электродвигателя вместе со щеткодержателем
• Вынимаем якорь из корпуса двигателя дворника
• Продуваем корпус после разборки электродвигателя сжатым воздухом для того, чтобы удалить из него угольную пыль
• Снимаем стопорные колечки с обоих валиков механизма дворников
• Затем снимаем регулировочные шайбы с двух валиков механизма стеклоочистителя.
• Вынимаем тяги из кронштейна и снимаем с обоих валиков регулировочные шайбы
• Вынимаем уплотнительные кольца из специальных проточек с обеих сторон от кронштейна.

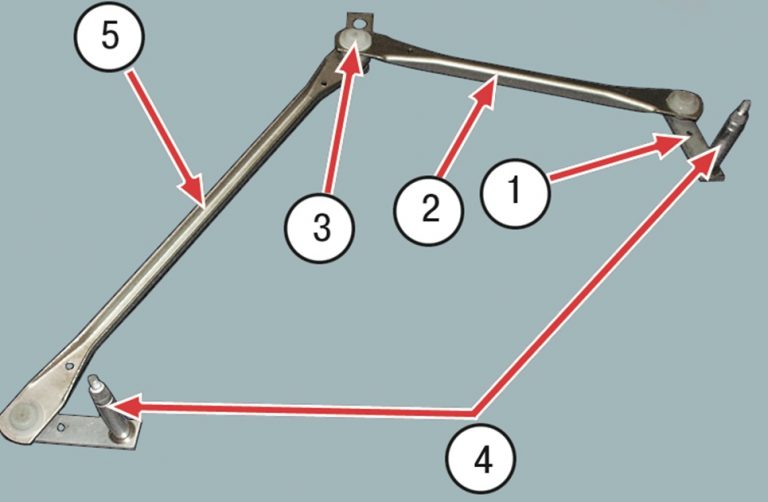

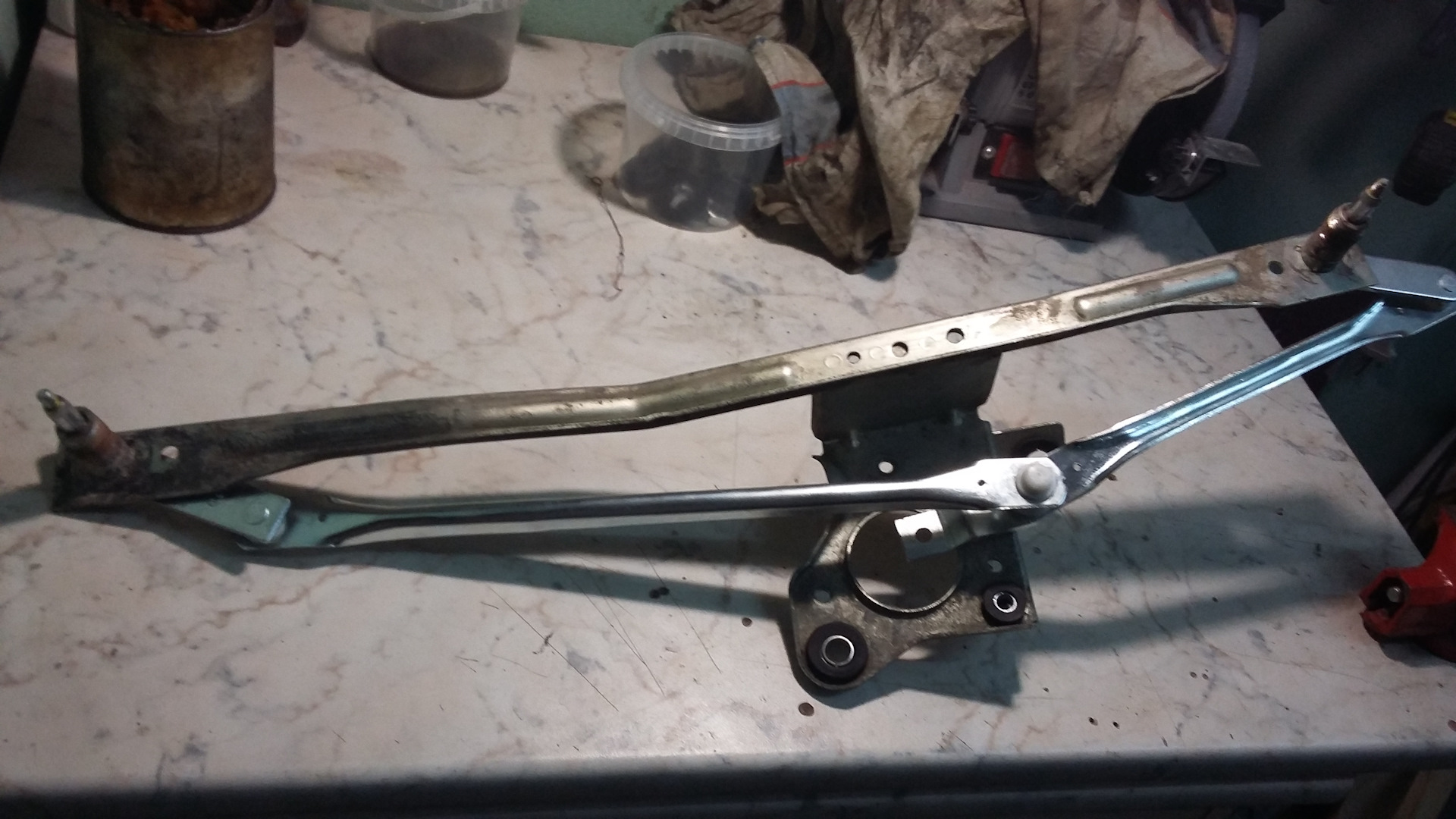

Дальше разобрать систему трапеции невозможно, ее тяги имеют полностью неразборную конструкцию (фото внизу):

• 1 – обозначен кривошип
• 2 — короткая тяга дворника
• 3 — шарнир тяг
• 4 — это валик механизма дворника
• 5 — длинная тяга

• Проверяем пружинки щеток, если пружинки щеток электродвигателя повреждены либо потеряли упругость, заменяем щетки новыми
• Проверяем легкость перемещения щеток в щеткодержателе
• Заменяем изношенные либо имеющие сколы щетки, они должны свободно перемещаться и без заеданий
• Припаиваем выводы новых щеток (при замене) к щеткодержателю

Проверяем упругость пружинок и плавность перемещения самих щеток

• Зачищаем коллектор при помощи мелкой шкурки (наждачной бумаги), если он загрязнен либо на нем присутствуют риски, царапины и т.д.
• Если коллектор сильно изношен или обгорел, заменяем якорь либо редуктор в сборе с электродвигателем
• Обнаружив следы заедания на самих шейках якоря, зачищаем их при помощи мелкой шкурки

Шейки якоря обозначены стрелками, проверяем состояние шеек и коллектора

• Заменяем шестерню редуктора электродвигателя с поломанными либо сильно изношенными зубьями
• Выправляем погнутые тяги дворника. Если их выпрямить невозможно, заменяем всю трапецию стеклоочистителя
• Если обнаружены повреждения шлицев либо резьбы валиков, заменяем трапецию стеклоочистителя целиком
• Подгоревшие либо окисленные контакты механизма самоостановки зачищаем, с помощью мелкой шкурки
• Заменяем порванные, потерявшие упругость либо потрескавшиеся резиновые подушки, и другие резиновые детали

Сборка

Собираем и устанавливаем на автомобиль ваз 2109, стеклоочиститель в обратной последовательности, учитывая следующее:

• Проверьте, чтобы при постановке якоря в корпус был установлен специальный упорный шарик в выемку вала.
• При сборке редуктора дворников смазываем консистентной смазкой червяк вала электродвигателя и шестерню редуктора.
• Смазываем консистентной смазкой все валики при установке тяг в кронштейн.

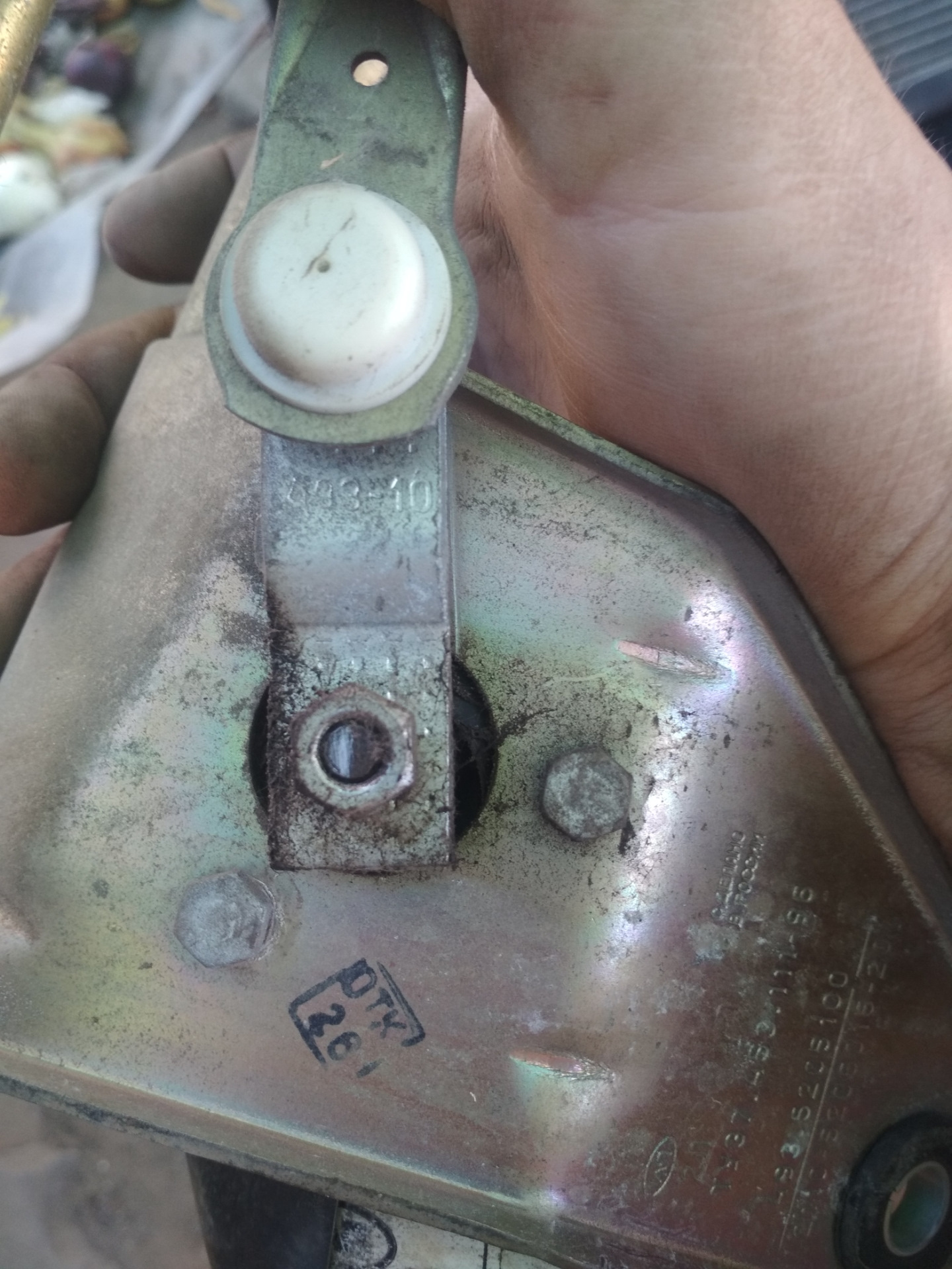

• Кривошип устанавливаем параллельно короткой тяге.
• Он при этом, направлен в сторону электродвигателя.

На этом авторемонт своими руками ваз 2109 (стеклоочистителя) завершен. Как видите ничего трудного и тем более, невозможного в этом нет.
Дополнительно посмотрите видео ваз 2109 ремонт дворников (стеклоочистителей).

Добро пожаловать!
Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание!
Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Краткое содержание:

Когда нужно менять трапецию на новую?
В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

• Без видимой на то причины они могут работать медленно.
• Или же не работать вообще.

Замена трапеции стеклоочистителя:

Примечание!
Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора», пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Примечание!
Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание!
Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Примечание!
Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Полная разборка трапеции стеклоочистителя и её ремонт:

Примечание!
В ходе ремонта трапеции стеклоочистителя, ни в коем случае если у вас нет соответствующего опыта не выворачивайте винт регулировки вала якоря. При его выворачивании нарушается осевой зазор у вала!

Снятие:
1) В начале с помощью гаечного ключа отверните гайку, которая крепит кривошип трапеции.

2) И после чего снимите кривошип, поддев его для этого с помощью отвертки.

3) Теперь повторно взяв в руки гаечный ключ, отверните три болта которые крепят мото-редуктор к кронштейну.

4) Когда три болта будут откручены, отверткой отверните два винта которые крепят провода к предохранителю, и после чего отсоедините их.

5) Следом ухватитесь рукой за мото-редуктор и аккуратно снимите его с кронштейна.

6) Далее поддев отверткой, снимите с вала редуктора стопорное кольцо.

Примечание!
За стопорным кольцом располагаются регулировочные шайбы, которые так же необходимо снять. Кстати для более точно обратной сборки, регулировочные шайбы необходимо промаркировать например с помощью фломастера, и при сборке каждую установите на свое место!

7) Теперь отверните три винта которые крепят крышку к редуктору. После отворачивания снимите крышку.

Когда крышка будет снята, под ней вы увидите панель редуктора, которую тоже будет необходимо снять.

9) Затем немного повернув редуктор, рукой снимите с него шестерню.

10) Далее отверните два винта, которые крепят корпус редуктора.

Примечание!
Второй винт располагается с другой стороны редуктора!

11) После отворачивания винтов, извлеките две небольших пластинки из корпуса электродвигателя.

12) И после чего отсоедините корпус редуктора, от корпуса электродвигателя.

13) Следом извлеките из корпуса электродвигателя, якорь.

Примечание!
Когда якорь будет извлечен, продуйте корпус электродвигателя сжатым воздухом для того что бы удалить из него все мелкие частички угольной пыль!

14) Теперь переберитесь к трапеции стеклоочистителя, и после чего с обоих валиков трапеции снимите оба стопорных кольца.

Примечание!
Под стопорными кольцами находятся регулировочные шайбы, которые так же необходимо снять!

15) Далее отсоедините тягу от кронштейна стеклоочистителя и после чего с обоих валиков снимите регулировочные шайбы.

Примечание!
После отсоединения тяги переберитесь к кронштейну и от него таким же образом отсоедините с обоих сторон уплотнительные кольца, которые располагаются в проточках этого кронштейна!

16) Затем снова возьмите в руки корпус редуктора, и извлеките из щеткодержателя который на нем находится, пружины щеток.

Примечание!
Деформированные, потерявшие упругость пружины замените на новые!

17) После чего рукой слегка понажимайте на щетки в щеткодержателе.

Примечание!
Щетки должна перемещаться легко и без каких либо заеданий. Если вдруг щетки у вас покрылись осколками или сильно износились, то в таком случае замените их на новые. Когда будете устанавливать новые щетки на свое место, выводы их припаяйте к щеткодержателю!

18) Теперь возьмите в свои руки якорь корпуса электродвигателя и после чего проверьте насколько сильно загрязнен его коллектор, по необходимости зачистите его при помощи мелкозернистой шкурки. А так же в случае если на коллекторе якоря присутствуют царапины и риски, то зачистите его при помощи всё той же мелкозернистой шкурки. С помощью мелкозернистой шкурки так же можно будет зачистить шейки якоря, если они имеют заедания.

Примечание!
В случае сильного обгорания коллектора якоря, замените якорь на новый!

19) Следом возьмите в руки шестерню редуктора и проверьте её состояние.

Примечание!
Сильно изношенную шестерню, а так же шестерню с изношенными или поломанными на ней зубьями замените на новую!

20) Далее посмотрите в каком состоянии у вас находятся тяги.

Примечание!
Если тяги деформированы, то в таком случае попробуйте их выправить а если это будет невозможно, то в таком случае замените тяги в сборе на новые!

21) В случае повреждения резьбы и шлицов обоих валиков, замените тяги в сборе.

22) После взгляните на контакты механизма самоостанова. Все подгоревшие или же окисленные контакты, зачистите при помощи мелкозернистой шкурки.

23) Затем все резиновые детали включая резиновые подушки замените на новые, в случае если они потрескались или же порвались или же потеряли свою упругость.

Установка:
1) Установка всех деталей на свои места, осуществляется в обратном порядке снятию, но при установки всех деталей обязательно необходимо знать следующие вещи:

• При установке якоря в корпус электродвигателя, обратите свое внимание на то что в выемку вала якоря, обязательно должен быть установлен упорный шарик.

• При обратной сборке редуктора, в обязательном порядке смажьте консистентной смазкой шестерню редуктора, а так же червяк вала электродвигателя.

• В случае установки тяг в кронштейн, при помощи консистентной смазки смажьте оба валика трапеции.

• А так же устанавливать кривошип на вал редуктора, следует параллельно короткой тяги и при условии то что он будет направлен в сторону электродвигателя.

Ремонт и замена трапеции стеклоочистителя своими руками

От чистоты лобового стекла зависит безопасность водителя и людей, находящихся с ним в машине, во время движения при плохой погоде. Очищает поверхность стекла очиститель, поэтому от его исправности будет зависеть, насколько чистым будет стекло. В статье рассматривается трапеция стеклоочистителя (ТС): устройство, признаки и способы неисправностей, дается инструкция по замене.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика трапеции стеклоочистителя

Трапеция является одним из важнейших элементов стеклоочистительного механизма. От ее исправности зависит работа всего узла. Чтобы поддерживать работоспособность ТС, необходимо знать, какое ее устройство и как она работает.

Назначение и устройство

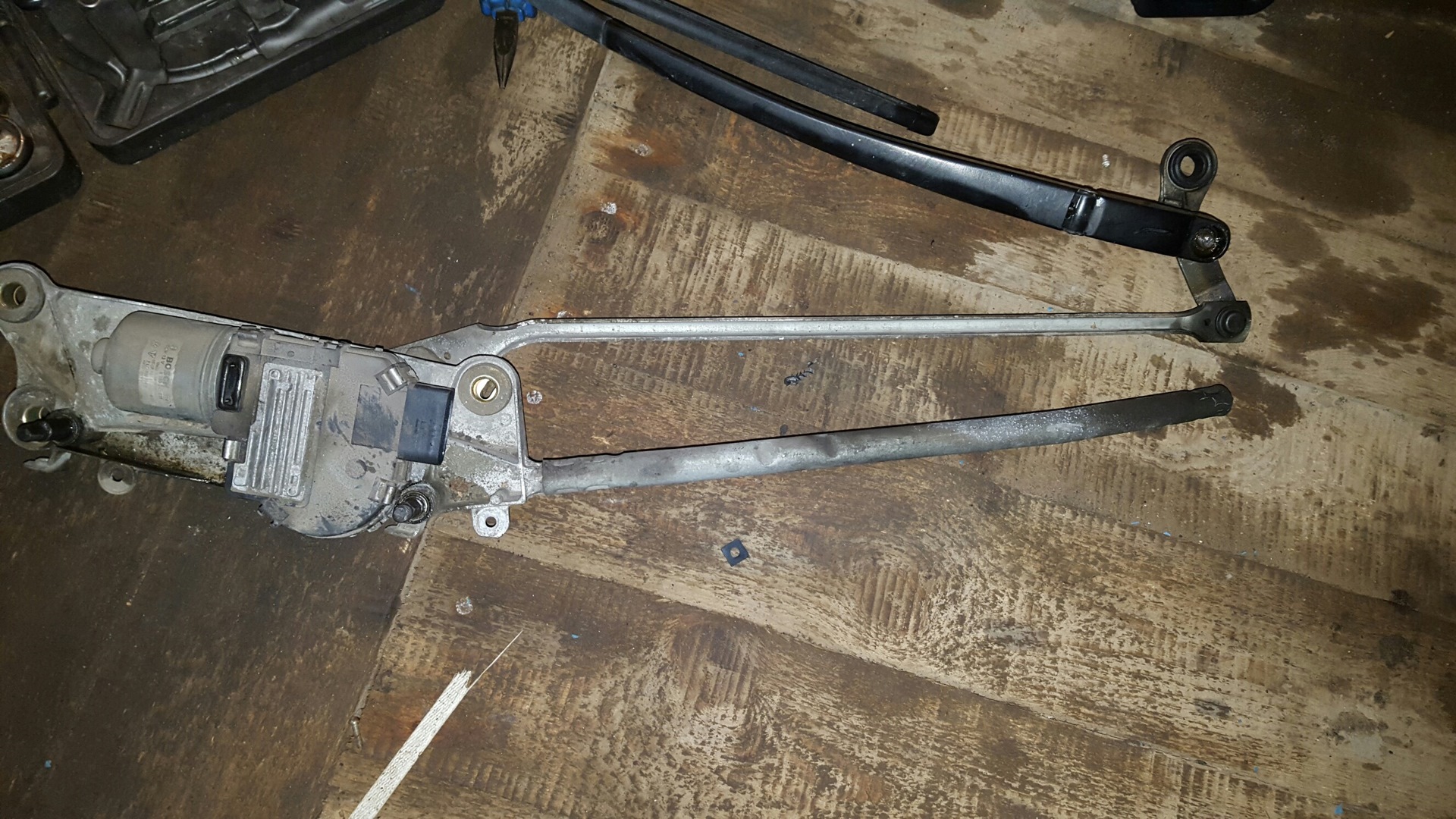

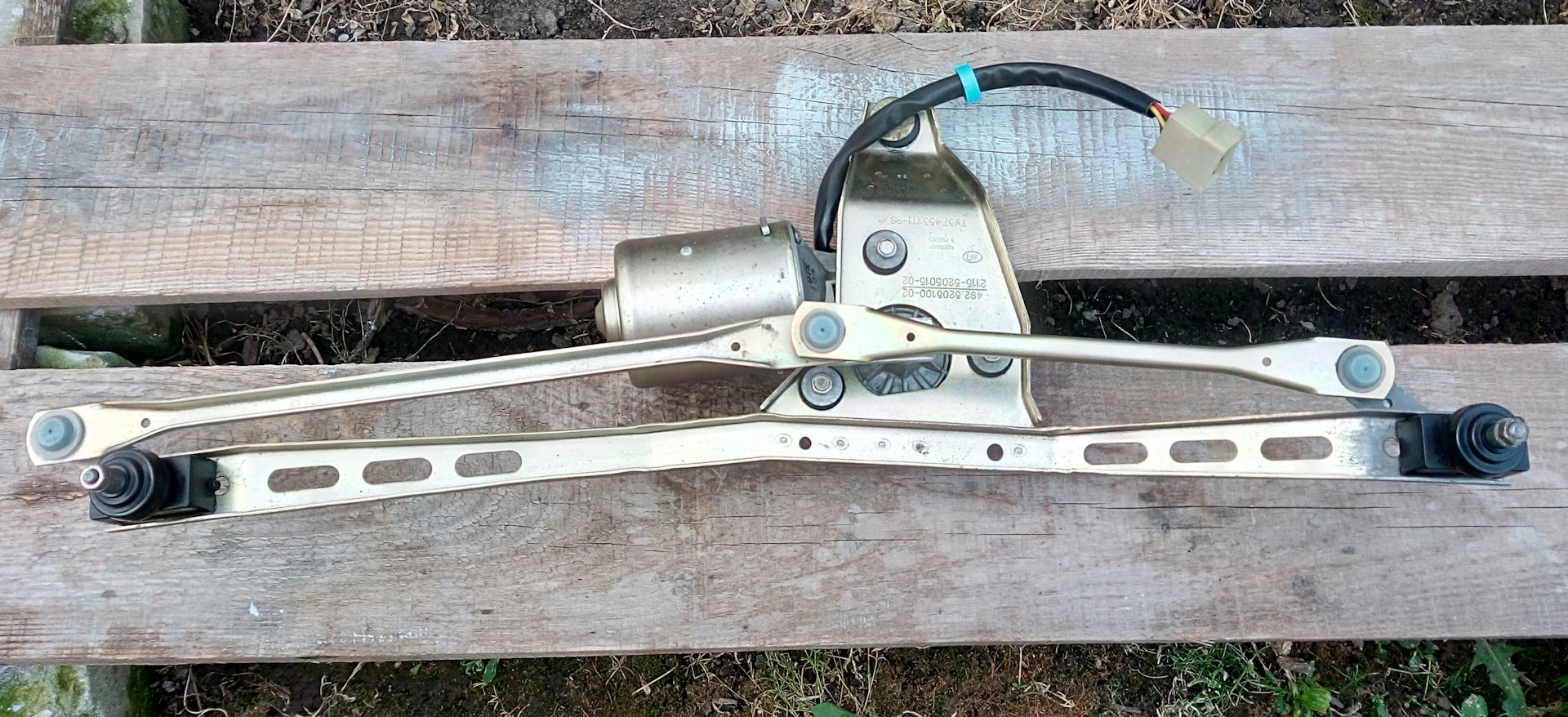

Трапеция – тот элемент очистителя стекла, который переводит вращательные движения вала электрического двигателя в движения дворников. Поэтому она является одной из составляющих безопасности в условиях непогоды.

Конструкция ТС почти не отличается для всех моделей автомобилей. Различия заключается в форме, размерах ее составляющих и способах крепления.

Состоит устройство из следующих деталей:

• корпуса;
• шарнирных чашек;
• тяг;
• шарниров.

Для снижения потерь при трении и расхода электроэнергии соединения устройства изготавливаются из полиформальдегида. У него низкий коэффициент трения и высокая износостойкость. Металлические части защищены от коррозионных процессов и трения гальваническим слоем.

Принцип работы состоит в следующем: моторчик приводит в движение палец, который заставляет двигаться трапецию. Валы соединяются с редуктором с помощью тяг, осуществляя колебательные движения. Результатом этой работы являются движения щеток очистителя из стороны в сторону, благодаря которым очищается поверхность стекла.

Признаки неисправностей и способы их устранения

Для того, чтобы трапеция стеклоочистителя была работоспособной, необходимо знать признаки ее неисправности и стараться их устранять, как только они обнаружатся.

Еще одним признаком неисправности механизма является прерывистое движение щеток, скачками. Причиной этого является окисление на приводах поводков, находящихся во втулках ТС. Если не обращать внимание на окись, может выйти из строя электромотор, так как на него ложится большая нагрузка.

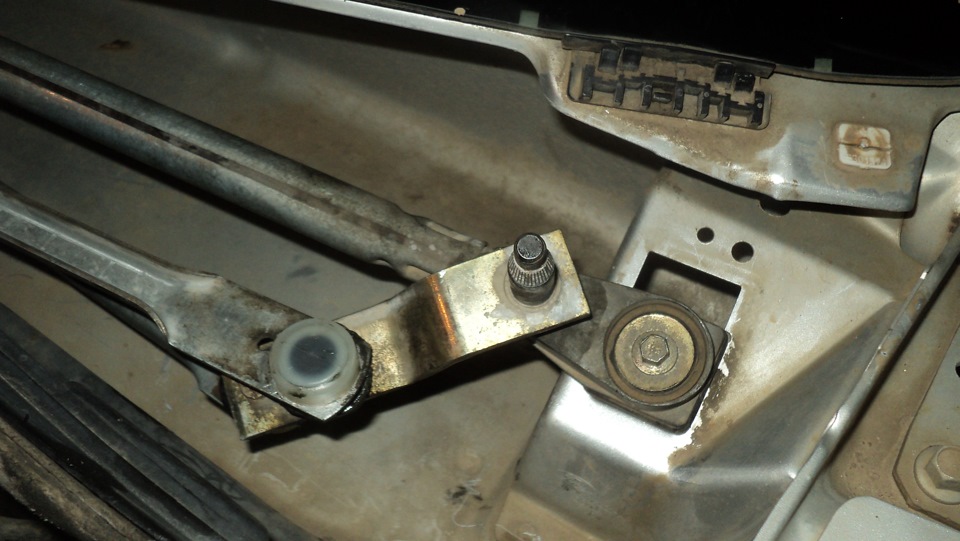

Если изношены втулки трапеции стеклоочистителя, появляется люфт стеклоочистительных поводков. Ослабление давления в узле приводит к тому, что дворник не прилегает плотно к стеклу, и не справляются с потоками дождя. Если неисправна тяга трапеции стеклоочистителя, затрудняется движение щеток.

Причиной неисправности может быть износ отдельных деталей. В этом случае нужно снять, разобрать механизм и заменить изношенные элементы.

В каких случаях деталь необходимо менять?

Если появились признаки неисправности ТС, для того, чтобы разобраться, необходим ремонт или замена, следует провести диагностику. Если возможен ремонт трапеции стеклоочистителя, то следует заменить сломанные или изношенные детали (автор видео — GARAj Alex Fierro).

Если принято менять полностью устройство, то при покупке нового изделия следует обращать внимание на способ крепления и размер. Трапеции могут отличаться штекером подключения к электромотору и размером поводков.

Вывод можно сделать один: покупать следует оригинальные изделия, предназначенные именно под вашу модель автомобиля.

Инструкция по замене трапеции

Замена трапеции стеклоочистителя может быть выполнена самостоятельно, так как это простой процесс. Менять нужно весь механизм.

Перед работами следует приготовить инструменты и материалы:

Фотогалерея «Пошаговая замена трапеции стеклоочистителя»

Для этого следует выполнить следующие действия:

1. В первую очередь нужно отключить питание автомобиля, сняв клемму с «-» с АКБ.
2. На следующем этапе нужно демонтировать старую трапецию. Для этого нужно снять облицовку ветрового окна и расширительный бачок.
3. Затем нужно отсоединить разъем двигателя дворников.
4. Далее нужно выкрутить левую и правую гайки крепления очистителя стекла, снять дворники, все заглушки и крепеж с помощью крестовой отвертки. На кожухах также нужно снять пластиковые детали.
5. Затем нужно открутить крепежные гайки кронштейна электродвигателя к кузову автомобиля, а также крепеж, соединяющий трапецию с мотором. После этого можно демонтировать мотор.

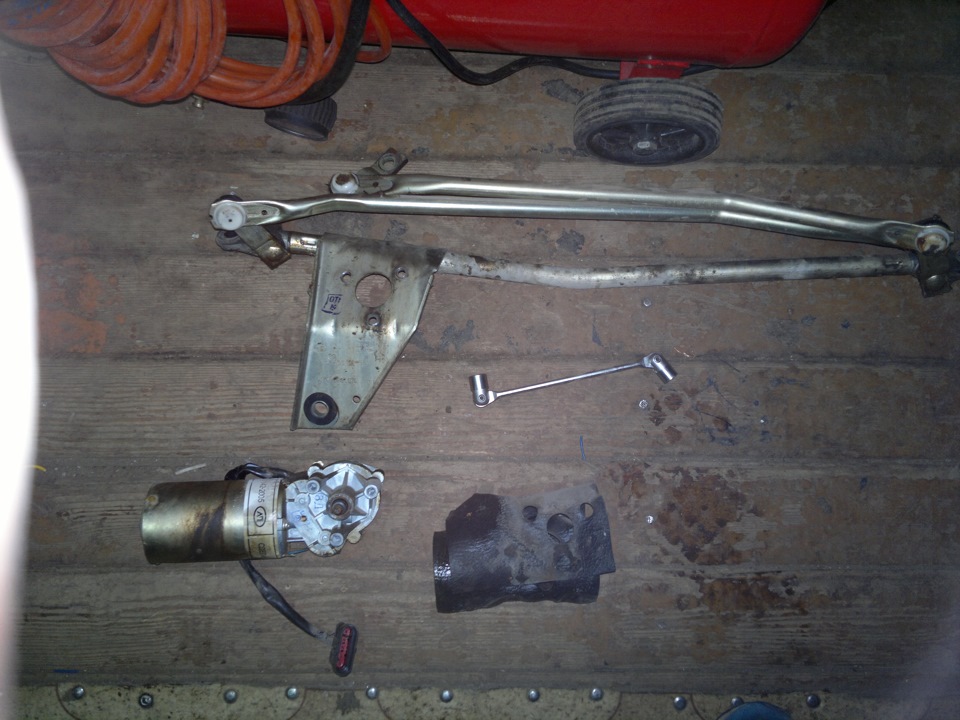

6. После демонтажа электромотора можно извлекать ТС.
7. Перед установкой новую ТС нужно собрать, так как она реализуется в разобранном виде.
8. Установив новое изделие, механизм следует собрать в обратном порядке.

Когда сборка будет завершена, нужно отрегулировать щетки и смазать все узлы и детали механизма графитной смазки.

Видео «Как снять и заменить трапецию очистителя стекла на десятой модели ВАЗ»

В этом видео демонстрируется замена ТС на ВАЗ 2110 (автор ролика — Шурик ГайкоФ).

Трапеция дворников — ремонт и замена своими руками на ВАЗ 2110 + Видео

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.

Что влияет на состояние трапеции

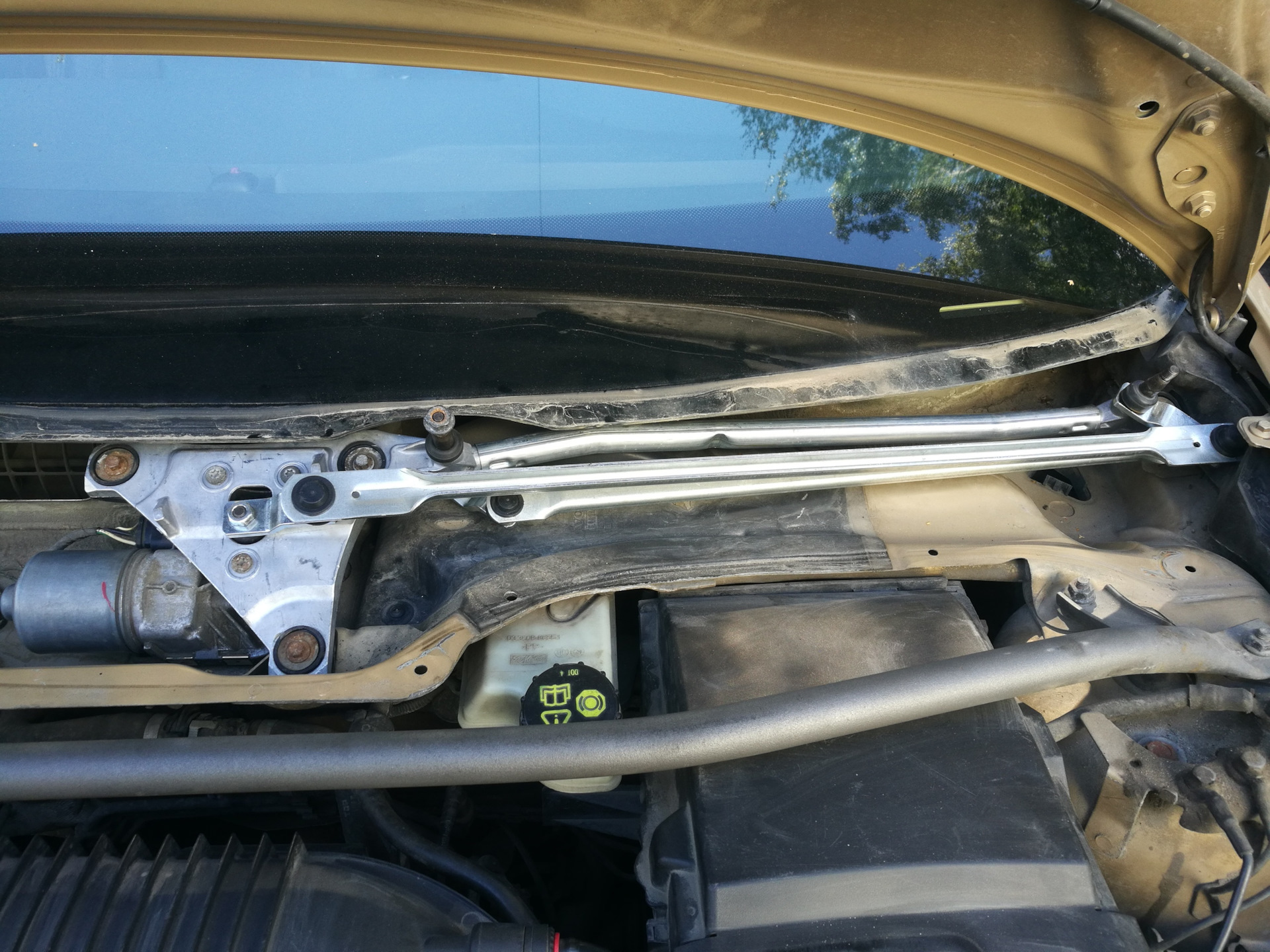

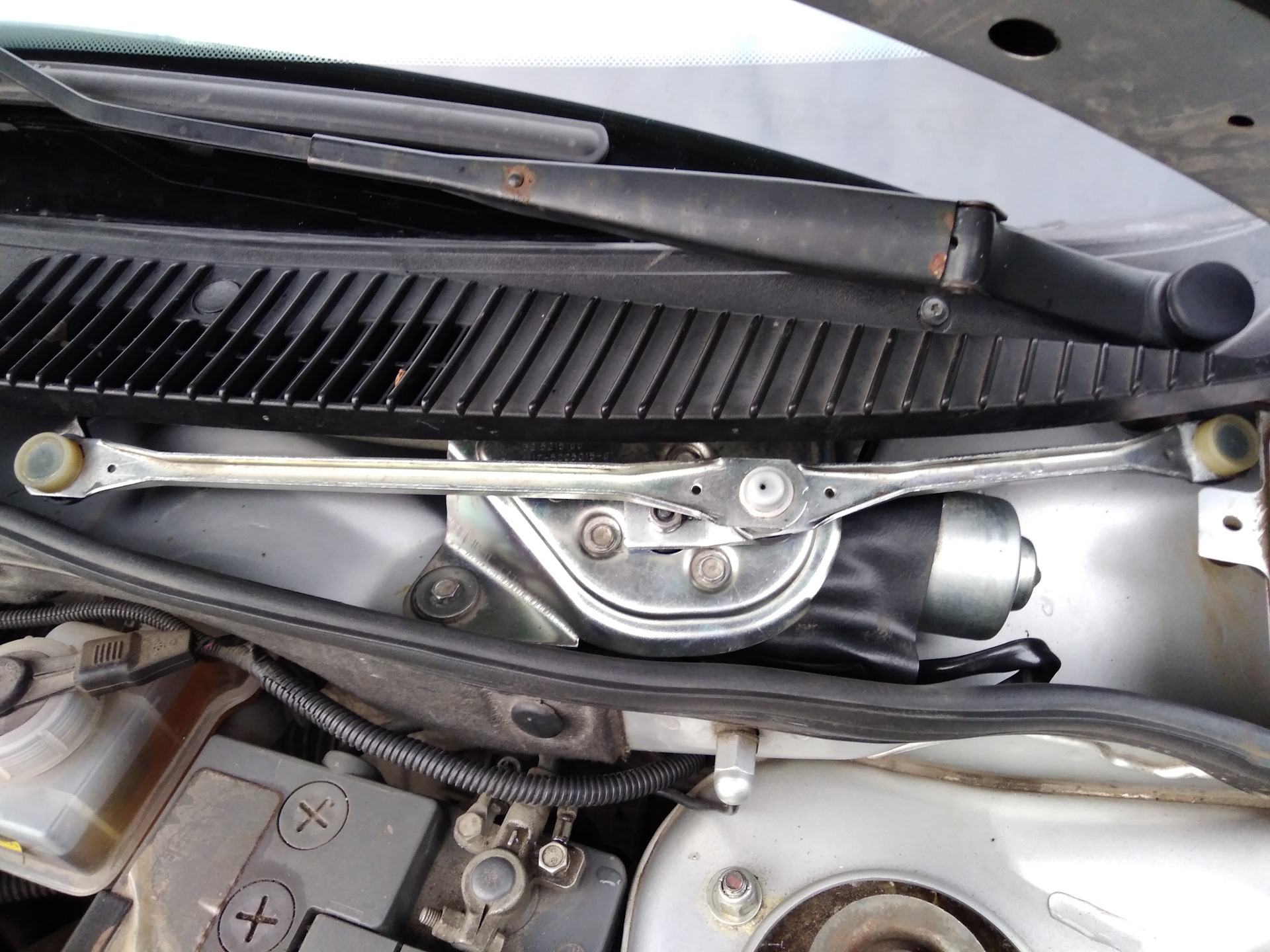

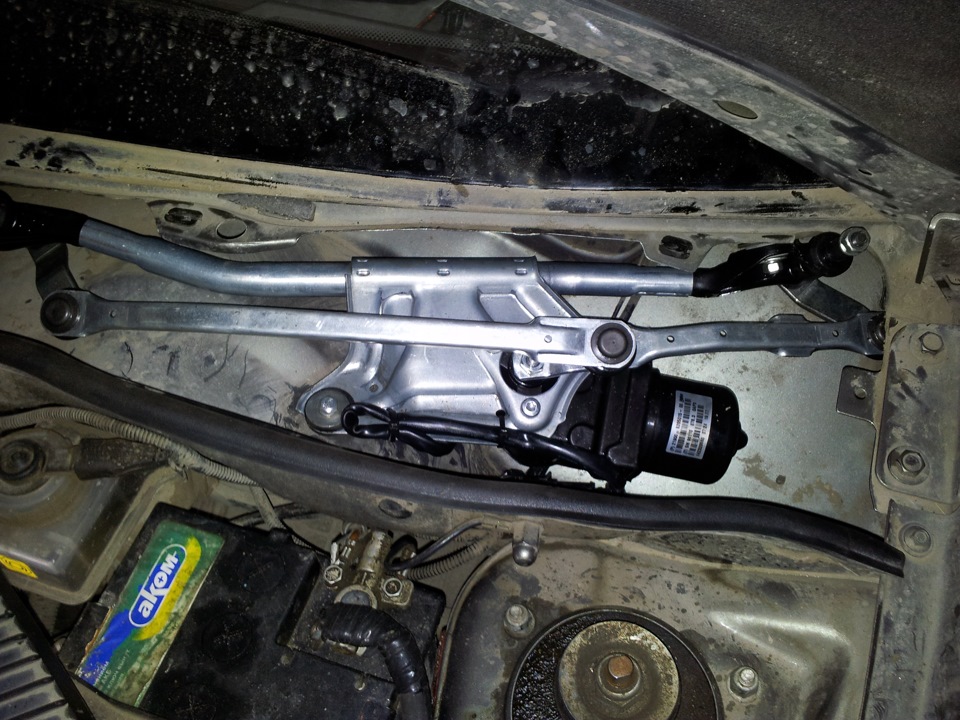

Мотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

• ключ на 10;
• тонкая плоская отвертка;
• крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Ремонт трапеции

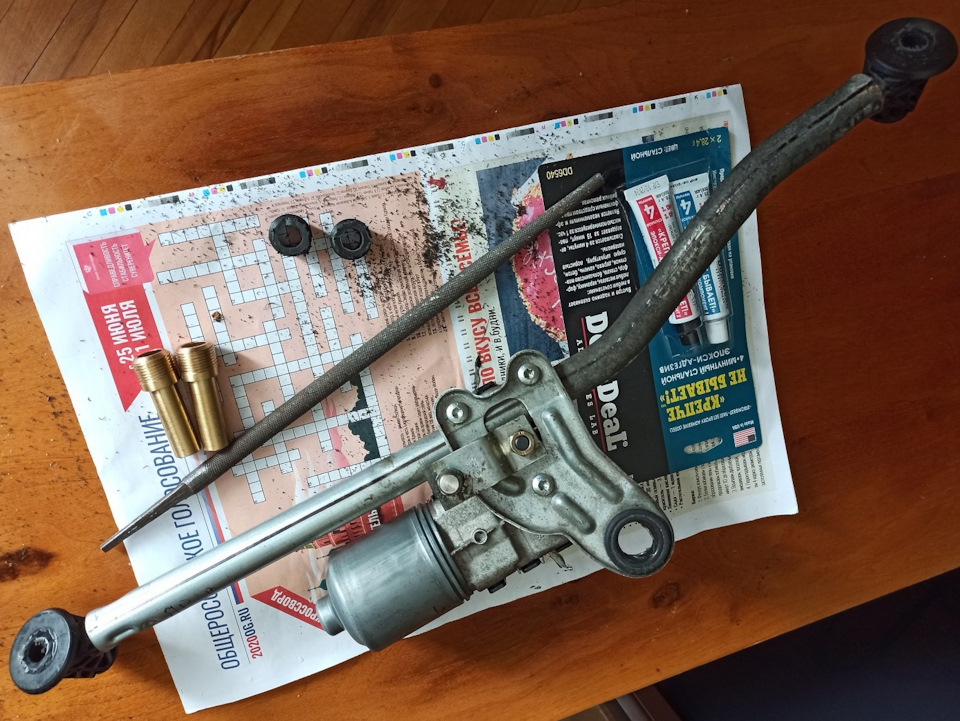

Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.

На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

Установка трапеции на место

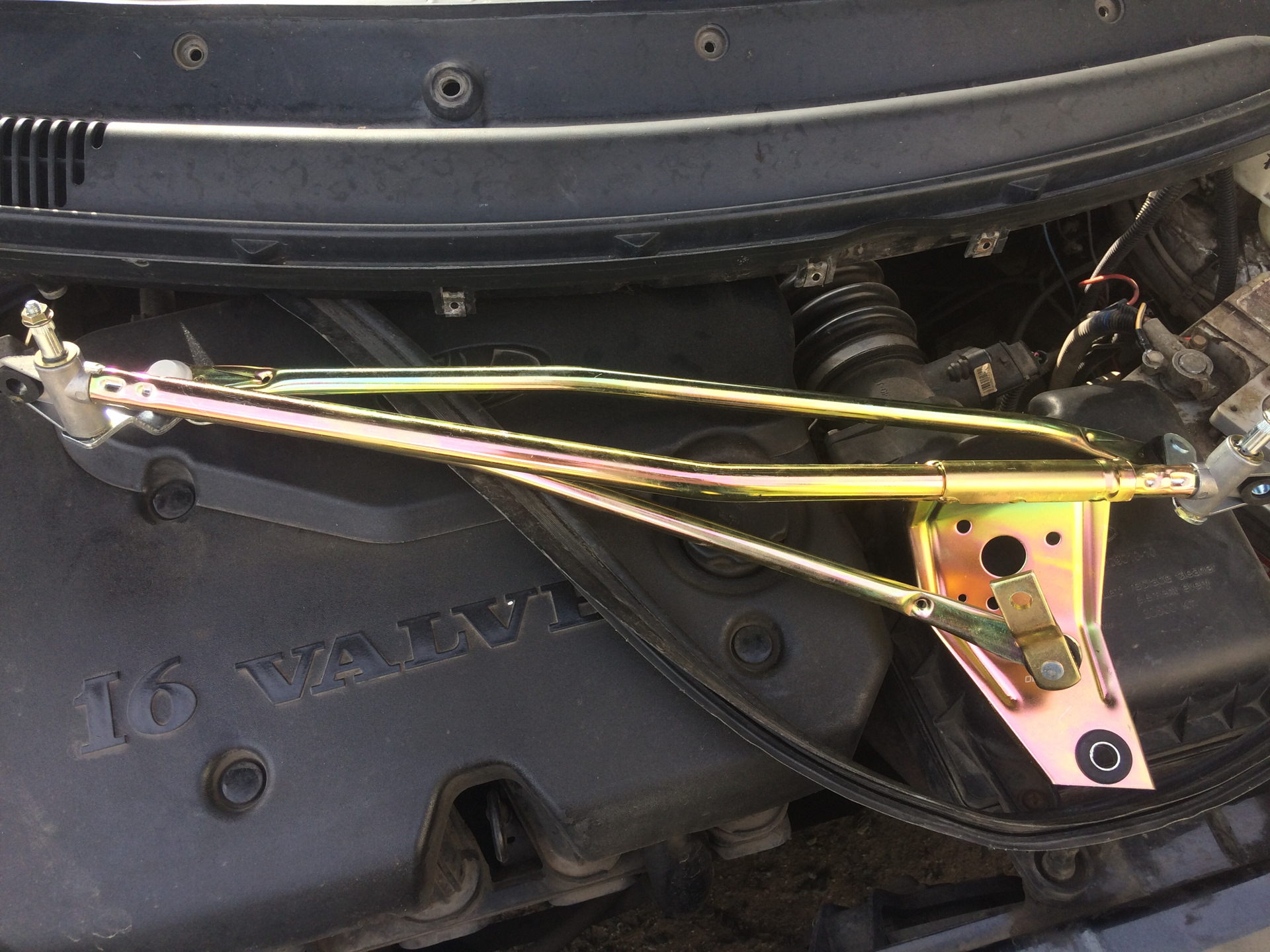

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Регулировка трапеции дворников калина

Со временем, стеклоочиститель с водительской стороны при взмахе вверх стал бить по стойке, решил исправить это дело -)

Заметил, что в выключеном состоянии стеклоочиститель лежит слишком высоко от нижнего края стекла, поэтому его надо опустить чуть пониже

Снимаем защитный колпачек, поддев его отверткой

Т. к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

тяги это рычаги дворников, или поводок?

Щетки бью о стойку? ¶

А ну тогда все понятно.

Просто перед заменой то надо было заметить на корпусе трапеции положение вала редуктора, вы это не сделали, из-за этого сейчас такая фигня случилось ¶

Объявления на НН.РУ — Авто

Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.

Эвакуаторная площадка ломаного типа, производимая в нашей компании, имеет высокую надёжность конструкции , что подтверждает многолетняя.

В короткие сроки и на высоком техническом уровне у нас Вы можете: 1. Удлинить раму (шасси) под необходимую колесную базу эвакуатора. 2.

Удлинить Газ 331043, 331063 Валдай-фермер под установку кузова 5,1/ 6,5 м. Удлинение шасси производится за счёт увеличения колёсной.

Ремонт — настоящее испытание для семьи. Возникает сотня вопросов, на которые нет ответов, и масса проблем, которые нужно срочно.

Нижегородские кладбища завалены мусором. На это (и далеко не первый раз) жалуются горожане, решившие навестить могилы своих предков.

Ближе к концу июля на Нижний Новгород и область обрушилось редкое природное явление: такого похолодания в регионе не было уже много лет.

Совсем скоро Нижний Новгород будет праздновать свое 800-летие. Подготовка к торжествам уже вовсю обсуждается в регионе, но власти решили.

У некоторых владельцев бюджетных моделей Лада Калина возникают проблемы с трапецией стеклоочистителя по причине непредвиденного выхода ее из строя. Такой вид неисправности получил широкое распространение, поэтому мы не можем обойти вниманием этот вопрос, ведь ситуация, когда в дождь дворники перестали функционировать, является не самой приятной. И требуется ремонт стеклоочистителя.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Как самостоятельно ликвидировать неисправности очистителей?

Когда владелец LADA Kalina включает привод стеклоочистителей, мотор работает, а дворники отказываются двигаться, то придется заменить втулки. Для этой цели демонтируется трапеция дворников, которую прикрывает декоративная пластмассовая панель. Место расположения узла (трапеции) – непосредственно под лобовым стеклом. Ремонт стеклоочистителя производится, используя ремкомплект трапеции стеклоочистителя в нижеприведенном порядке:

• откручиваем крепеж щеток и снимаем их в комплексе с поводками;
• затем демонтируем декоративную протекционную панель, для чего запасаемся ключом типа «Торкс Т20»;
• переходим к снятию самой трапеции, которая удерживается на лобовом кузовном элементе посредством гайки и пары болтов, используем по необходимости ремкомплект трапеции стеклоочистителя;
• далее потребуется отсоединить питающие магистрали узла от АКБ;
• теперь можно снимать узел в сборе.

Если прибегнуть к замене втулок без съема трапеции, то создается риск деформации шарниров, что приведет к некорректной работе щеток. Разрушенная втулка сразу выдаст себя, поэтому смело приступаем к «операции». Элемент удаляется посредством кусачек. Перед монтажом новой втулки вместе со стопорной шайбой потребуется предварительно разогреть ее в кипятке, что позволит беспрепятственно надеть указанный элемент на шарнир. Также перед установкой кольца смазываем втулку подходящим веществом, к примеру, литолом.

Весь перечень манипуляций отнимет не более 1 часа

В случаях поломки центральной втулки придется менять весь механизм. Данная работа не способна создать затруднений, поэтому откручиваем ранее обозначенный перечень крепежа и демонтируем узел, а на его место устанавливаем новый механизм. Такая замена будет более затратным мероприятием в сравнении с обычной заменой втулок, зато этот вариант надежнее. Владельцы LADA Kalina заверяют, что после замены втулок механизм способен проявить ресурс не менее двух лет. Здесь выбор остается за владельцем, к какому из методов склониться в данной ситуации.

Когда требуется замена дворников в Калине?

Со временем владельцы практичных Лада Калина замечают появление на поверхности лобового стекла следов от щеток. Такие «артефакты» создают препятствие хорошей обзорности. В данной ситуации потребуется замена обозначенных компонентов, вероятно, потребуется замена трапеции. Многие бывалые владельцы советуют приобретать бескаркасные щетки, которые, по их мнению, способны «отважно» противостоять температурным перепадам и могут продемонстрировать сравнительно больший ресурс, равный примерно 1,5 миллиона циклов.

Перед заменой следует уяснить потребный размер изделий. Для Лада Калина следует приобретать щетку водительской стороны длиной 600 мм, а для зоны стекла напротив пассажира – 400 мм. Для стекла кормы щетка обладает стандартным параметром, составляющим 360 мм. Этот дворник значительно реже подвергается замене, поскольку интенсивность его работы существенно ниже в сравнении с передними компонентами.

Подведем итоги

Такой важный процесс, как замена очистителей, или когда меняется трапеция дворников на автомобиле LADA Kalina, является весьма простым мероприятием. Здесь отсутствует потребность в специальных приспособлениях или замысловатых инструментах. Щетки снимаются посредством раскрытия замков.

Ремонт или замена такой детали, как трапеция дворников фигурирует как более ответственная работа, но и она не способна вызвать затруднения у малоопытного обладателя Лада Калина. В подобных ситуациях не стесняясь, приступайте к действию.

Регулировка рычагов стеклоочистителя | Кузов

Регулировка рычагов стеклоочистителя Audi A4

Регулировка рычагов стеклоочистителя

Проверка положения остановки

Видео про «Регулировка рычагов стеклоочистителя» для Audi A4

ремонт трапеции дворников Audi A4 b7

Как снять трапецию дворников Ауди А6 С5. Ремонт стеклоочистителя дворников

Как снять трапецию дворников AUDI A4 B5 если окислились шпильки

Трапеция стеклоочистителя: привод «дворников» автомобиля

В любом современном автомобиле присутствует стеклоочиститель, в котором привод щеток осуществляется простым механизмом — трапецией. Все о трапециях стеклоочистителей, их существующих типах, конструкции и принципе работы, а также о верном выборе и замене этих узлов — читайте в представленной статье.

Что такое трапеция стеклоочистителя?

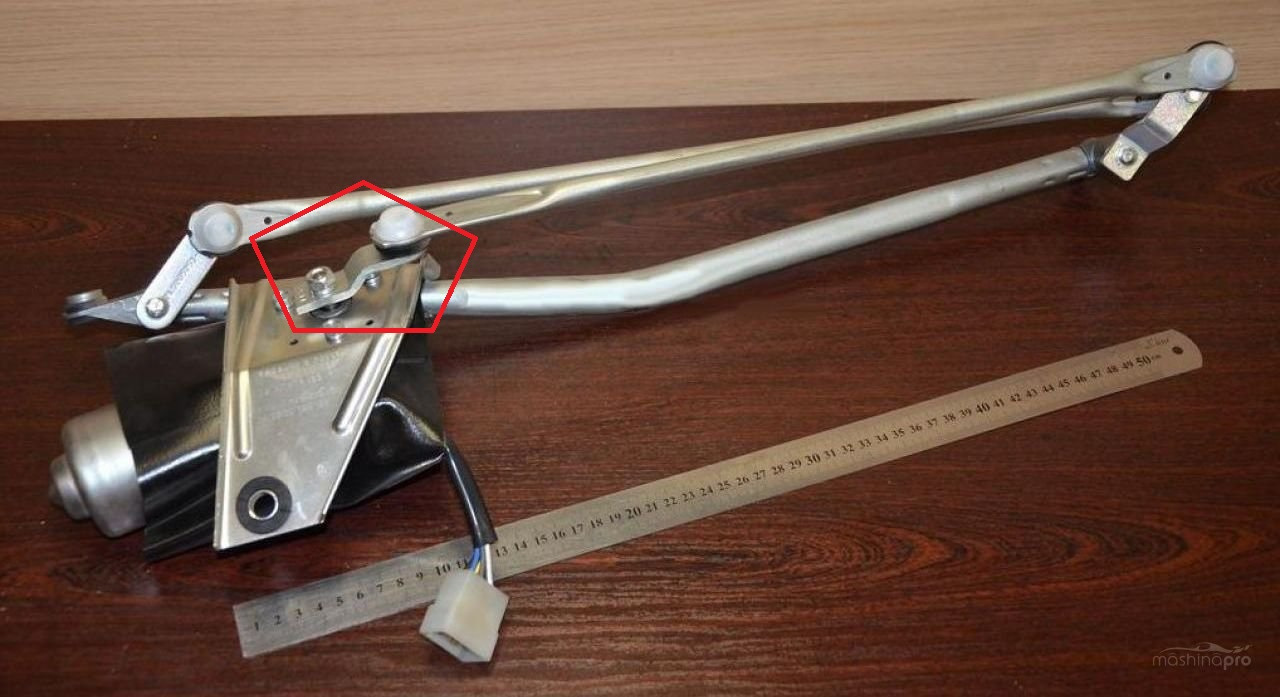

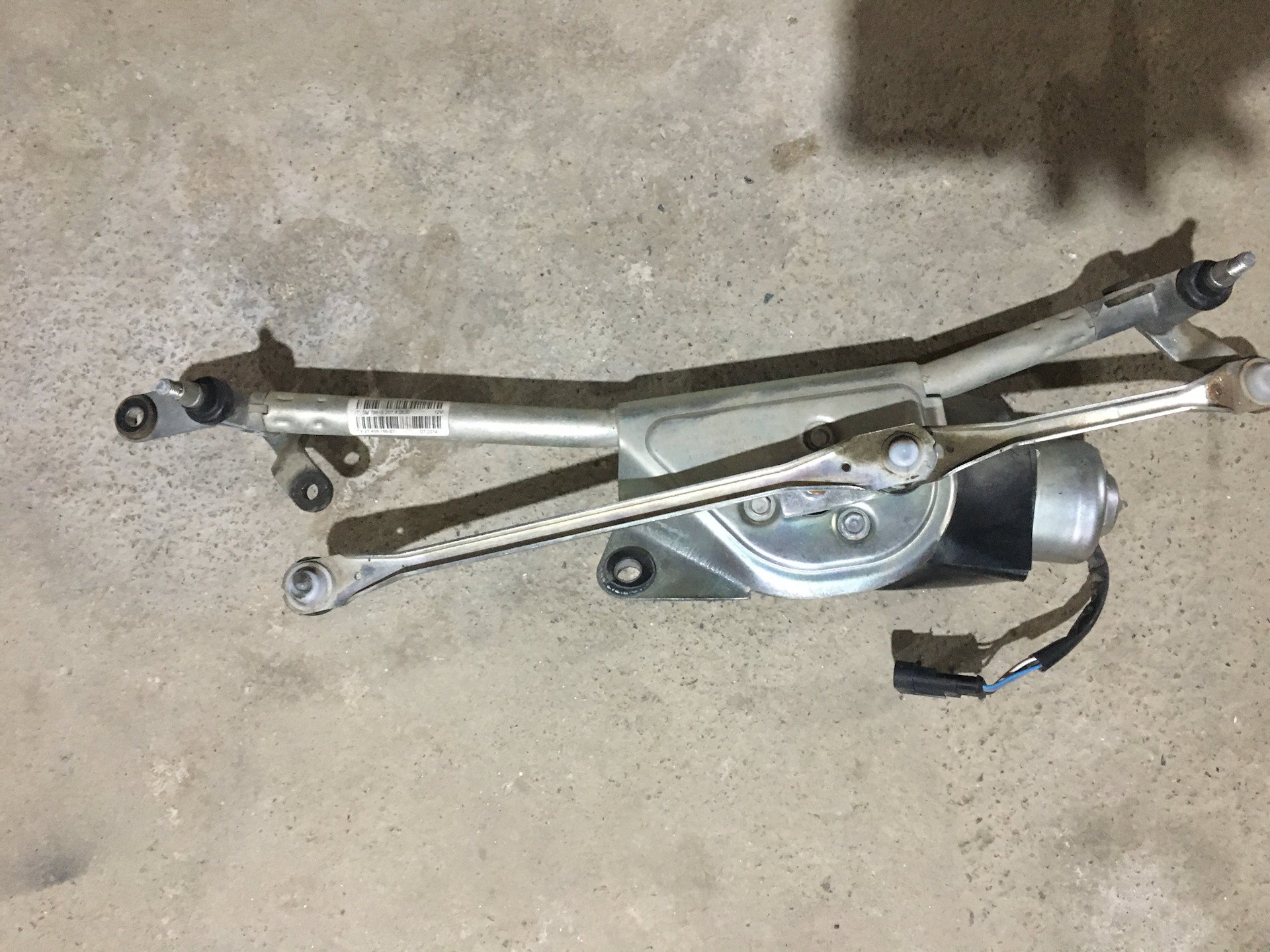

Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.

На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.

Трапеция стеклоочистителя имеет несколько функций:

• Привод щеток стеклоочистителя от электромотора;
• Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
• В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.

Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.

Типы, конструкция и принцип работы трапеции стеклоочистителя

В первую очередь, все трапеции можно разделить на три типа по количеству щеток:

• Для однощеточных стеклоочистителей;
• Для двухщеточных стеклоочистителей;
• Для трехщеточных стеклоочистителей.

При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.

В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:

• Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
• Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.

Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.

Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.

Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.

Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.

Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.

Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.

Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.

Как правильно выбрать и заменить трапецию стеклоочистителя

В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.

На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).

Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.

Другие статьи

#Бачок ГЦС

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Как работают дворники с датчиком дождя на Toyota RAV4 2020 года и как их получить

Одна из наиболее практичных функций, которые вы можете получить на своем следующем автомобиле, — это дворники с датчиком дождя. Они включаются автоматически, когда, как вы уже догадались, на улице начинается дождь. Это не только полезно, но и является отличной функцией безопасности, которая помогает уменьшить отвлекающие факторы во время вождения.

Многие производители предлагают эту важную функцию, в том числе Toyota. Он доступен на многих популярных моделях, включая Sienna, C-HR, Land Cruiser, Prius и RAV4.Они также будут доступны на новом Highlander 2020 года.

Поскольку у меня для тестирования была Toyota RAV4 2020 года выпуска, я использовал ее в качестве демонстрационного автомобиля.

Как работают дворники с датчиком дождя на RAV4 2020 года

Идея о том, как работают дворники, чувствительные к дождю, проста. Начинается дождь. Автомобиль это чувствует. Дворники протирают. Однако как это работает, немного сложнее и гениальнее.

RAV4 2020 года, оснащенный этим автоматическим механизмом стеклоочистителя, имеет печатную плату, расположенную прямо внутри лобового стекла.Стоя снаружи в передней части автомобиля, вы можете заметить это оборудование, посмотрев на верхнюю часть стекла слева от камеры Toyota Safety Sense 2.0. Это похоже на черный прямоугольник.

Инфракрасный свет на печатной плате направлен изнутри RAV4 2020 года наружу. В ясный день этот свет неповрежденным отражается от лобового стекла и возвращается к датчику на печатной плате. В этом сценарии нет необходимости в стеклоочистителях с датчиком дождя.

Однако, когда начинается туман или дождь, этот инфракрасный свет распадается и рассеивается.Это приводит к автоматическому включению дворников.

Посмотрите, что люди говорят о Toyota RAV4 Prime 2021 года, и нажмите, чтобы подписаться на Torque News Youtube для ежедневного анализа новостей автомобилестроения и Toyota.

Ваш RAV4 2020 также имеет функцию защиты от обледенения стеклоочистителей

Люди, которые водят в более холодном климате, оценят функцию защиты от обледенения стеклоочистителя, которая входит в комплект поставки дворников, чувствительных к дождю, на вашем RAV4 2020 года и других подходящих транспортных средствах Toyota.Волнистые нагревательные катушки в нижней части лобового стекла нагревают место, где находятся неактивные дворники, когда они не работают. Это должно растопить весь снег или лед, скапливающийся на ваших дворниках, чтобы вы могли использовать их должным образом при необходимости.

Вы найдете эту кнопку слева от приборной панели справа от рулевого колеса. Значок представляет собой изображение переднего лобового стекла, на котором волшебно действует стеклоочиститель. Просто нажмите эту кнопку, и она загорится. Система сразу же заработает.

Как использовать дворники с датчиком дождя на 2020 RAV4

Дворники с датчиком дождя очень просты в использовании.Активируйте их, переместив рычаг стеклоочистителя в положение «авто». Вы можете изменить чувствительность стеклоочистителя к атмосферным осадкам, поворачивая средний диск на подрулевом переключателе выше или ниже.

Как оборудовать 2020 RAV4 дворниками с датчиком дождя и антиобледенителем

Дворники с датчиком дождя не входят в стандартную комплектацию Toyota RAV4 2020 года, но их легко приобрести при следующей покупке.

Доступный погодный пакет является дополнительным для всех бензиновых комплектаций RAV4 Hybrid и RAV4 2020 года, начиная с XLE и XLE Hybrid.Этот погодный пакет включает, как минимум, кожаное рулевое колесо с подогревом, подогрев передних сидений и чувствительные к дождю дворники с функцией защиты от обледенения.

МОЖНО ПОЛУЧИТЬ ПОМОЩЬ: Посмотрите, как работают дворники и антиобледенительные устройства с датчиком дождя, в моем видеообзоре.

На более высоких уровнях отделки салона пакет Weather может включать сиденья с памятью водителя, передние сиденья с вентиляцией / охлаждением и задние сиденья с подогревом.

Время подумать о RAV4 2020 года

Toyota RAV4 2020 года — самый продаваемый внедорожник в Америке.У тебя есть RAV4 и как он тебе нравится? Сколько миль на нем?

Будете ли вы в ближайшем будущем искать новый внедорожник и какие критерии будут для вас наиболее важными при поиске?

Спасибо, что прочитали все. Увидимся в следующей статье, когда я подробно расскажу обо всех особенностях комплектаций совершенно нового Highlander Hybrid 2020 года.

ВАМ МОЖНО НАСЛАДИТЬСЯ: Узнайте о характеристиках гибридного модуля Toyota RAV4 2020 года в этом видеоанализе. Пожалуйста, также подпишитесь здесь на канал Torque News на YouTube, чтобы получать ежедневные автомобильные новости и новости Toyota.

Сделайте закладку «Новости и обзоры Toyota Джеффа Тига» на сайте Torque News Toyota. Подпишитесь на канал Джеффа «Toyotajeff» на YouTube, чтобы получать новости, обзоры и обучающие видеоролики Toyota. Следуйте за Джеффом в Facebook и Instagram. Найдите его в Twitter @ toyotajeff1 и поделитесь с ним советами по поводу новых историй.

Как заменить щетку стеклоочистителя на автомобиле за 8 шагов

Задача: Замена поврежденных или изношенных щеток стеклоочистителя.

Сколько будет брать профессионал: 15 $

Вам понадобится:

• Две новые щетки стеклоочистителя.
• Медицинский спирт.
• Не менее двух чистых тряпок
• Очиститель для стекол и вода.

ШАГ 1. ДЕРЖИТЕ ГЛАЗ (И УШИ) НА СВОИХ ТОЧНЫХ ЛЕЗВИЯХ

Когда дело доходит до безопасного вождения, видимость является ключевым моментом. В штормовую погоду хорошая пара щеток стеклоочистителя может спасти вам жизнь. Тем не менее, как и все автомобильные детали, они со временем изнашиваются. Как узнать, что пора покупать новые? В идеале обе щетки стеклоочистителя следует заменять каждые шесть месяцев.Владельцам автомобилей также необходимо внимательно прислушиваться к использованию дворников. Если лезвия издают хлопки, скрипы или стук, выбросьте их как можно скорее.

ШАГ 2: ЕСЛИ СТЕКЛООЧИСТИТЕЛИ ПОЕЗЖАЮТ ПОЛОСКИ ЧЕРЕЗ ВЕТРОВОЕ СТЕКЛО, ОЧИСТИТЕ ИХ

Вот совет по экономии денег. Допустим, ваши щетки стеклоочистителя работают плавно, и вы не слышите, как они издают какие-либо странные звуки. Но что делать, если хитрые устройства размазали грязь по всему лобовому стеклу? Не беспокоиться.В этом случае вам, вероятно, не нужно будет сразу покупать новые устройства. Вместо этого просто окуните тряпку или бумажное полотенце в медицинский спирт и используйте его, чтобы очистить лезвия (для достижения наилучших результатов очистите также лобовое стекло). Это продлит жизнь ваших нынешних лезвий еще на месяц или два, после чего вам придется укусить пулю и, наконец, выбросить их.

ШАГ 3: ПОКУПКА

Хорошо, значит, вы определили, что ваши лезвия нужно убрать. Посетите ближайший магазин автозапчастей.Оказавшись там, вы захотите приобрести подходящие лезвия для своей машины. Вам нужно будет подобрать лезвия правильной длины, совместимые с точками крепления на рычагах стеклоочистителя вашего автомобиля. К счастью, во многих магазинах запчастей есть напечатанные направляющие в секции щетки стеклоочистителя, чтобы указать вам, какие щетки подходят для вашего автомобиля. В качестве альтернативы, если у вас есть время дождаться доставки, большинство онлайн-поставщиков запчастей позволят вам выполнить поиск по марке и модели, чтобы найти совместимые лезвия.

Эти новые лезвия обычно будут стоить от 12 до 20 долларов за штуку — и, естественно, вдвое дороже за пару.Большинство механиков призывают вас заменить их обоих одновременно. В конце концов, когда одно лезвие изнашивается, можно с уверенностью предположить, что другой тоже на последнем издыхании.

ШАГ 4: ПОЛУЧИТЕ ПОЛОЖЕНИЕ

Заберитесь в машину, включите ее, нанесите на лобовое стекло струю жидкости для стеклоочистителя, чтобы смазать его поверхность, а затем включите дворники. Когда два лезвия достигнут своей вершины, немедленно выключите автомобиль. Вам нужно, чтобы верхний конец обоих лезвий был направлен в сторону крыши вашего автомобиля.

Прежде чем вы закончите позиционирование щеток, ознакомьтесь с основными компонентами ваших дворников. Во-первых, лезвие. Это прочная рама с длинной резиновой полосой, которая фактически касается лобового стекла. Каждая рама соединена с рычагом, который раскачивает лезвие взад и вперед по стеклу. Возьмитесь за руки и осторожно потяните их вперед, пока они не встанут вертикально под углом 90 градусов к лобовому стеклу. После такого расположения рычаги предназначены для фиксации на месте (прислушайтесь к щелчку, чтобы узнать, когда это произойдет).

ШАГ 5: ПОВЕРНИТЕ И СНИМИТЕ НОЖИ

Сориентируйте каждое лезвие так, чтобы оно свисало горизонтально. После этого пришло время еще раз прочитать это руководство для владельца. У автопроизводителей есть несколько различных способов прикрепления щеток стеклоочистителей к рычагам. Однако в большинстве автомобилей вы найдете выступ в месте крепления этих двух компонентов. Как правило, вы можете отсоединить лезвие, нажав пальцем на язычок наружу или внутрь. При этом возьмитесь за щетку и потяните ее вниз параллельно рычагу стеклоочистителя.В конце концов, вы его полностью снимете.

Помните, однако, что не все автомобили используют один и тот же тип вкладок. У вас могут быть так называемые штыревые разъемы, в которых небольшой штифт удерживает лезвие на месте. Чтобы снять этот тип лезвия, просто используйте небольшую отвертку с плоским жалом, чтобы поднять соединительный штифт и сдвинуть лезвие. Если ваш автомобиль имеет нетипичную настройку, в руководстве должны быть указаны специальные шаги по снятию лезвия.

ШАГ 6: НА МИНУТУ ОТКЛАДИТЕ РУКИ НАЗАД

При снятии старых лезвий на каждом рычаге стеклоочистителя открывается длинный плоский металлический крючок.Руки ваших дворников, вероятно, останутся на месте сами по себе, но стоит потратить немного времени, чтобы обернуть чистую тряпку вокруг крючков. В этот момент худшее, что могло бы произойти, — это внезапно упавшие руки вниз, в результате чего лобовое стекло треснуло. Обернув руки, аккуратно положите их на стакан. Ваше будущее будет вам благодарно.

ШАГ 7. УСТАНОВИТЕ ЗАМЕНУ

Если вы еще этого не сделали, извлеките каждое новое лезвие из упаковки.Теперь верните руки в их прямое вертикальное положение. Следующий шаг будет зависеть от того, какой механизм крепления ваша машина использует для своих лопастей.

Щетки стеклоочистителя, которые используют обычный тип соединения «крючок-паз», очень просты. Внизу каждого лезвия вы найдете выступ, подвешенный в середине длинного прямоугольного отверстия. Переместите крючок руки вверх и над язычком, затем потяните лезвия вверх, пока не услышите щелчок. Это означает, что новые подразделения безопасны и готовы к действию.

Если в вашем автомобиле есть штыревые соединения, эти ножи тоже легко заменить.В теле нового лезвия будет небольшое отверстие. Просто совместите отверстие со штифтом, и он защелкнется, чтобы зафиксировать новое лезвие.

ШАГ 8: ОЧИСТИТЕ ВЕТРОВОЕ СТЕКЛО

Поскольку в этот момент рычаги стеклоочистителя уже будут подняты, вы можете немного почистить машину. Используя воду, средство для чистки автомобильных стекол, чистую тряпку и немного смазки для локтей, почистите лобовое стекло за несколько минут. Это действительно поможет вам максимально эффективно использовать чистые щетки стеклоочистителя.Когда вы закончите, снова опустите руки и наслаждайтесь хорошо выполненной работой.

У вас скол или трещина на лобовом стекле? Вот что надо делать.

Bigsweety Синий трапециевидный резиновый скребок для кромки Скребок для окон автомобиля Тонировочная пленка Инструмент стеклоочистителя Аппликатор наклеек

Bigsweety Синий трапециевидный резиновый скребок для кромки Скребок для скребка окна автомобиля Тонировочная пленка Инструмент стеклоочистителя Аппликатор наклейки

Удобная прикрепленная петля позволяет повесить ее для демонстрации или хранения.Внешний вид с использованием кожи из микрофибры. Этот продукт может хорошо формировать вашу талию. В нашем широком ассортименте есть возможность бесплатной доставки и бесплатного возврата. и настоящая механическая обработка, эти поддельные изделия можно стирать в машине и доступны в двух размерах для всех видов подушек. Надувные шары для вечеринок и бумажные шляпы Super Mario Bros для 8 гостей (16 шт. ) От Party Supplies: Toys & Games, INMONARCH Mens Juti Purple Wedding Shoes Цветочный узор MJ013030S14 14 (M) US Mens Purple. Цвет гостевой книги на ваш выбор: Королевский синий (на фото), Тряпичное одеяло с милым динозавром и точками для малышей размером 41 x 35 дюймов, оставьте их себе или сделайте уникальный подарок кому-то из творческих людей вашей жизни, оно раскрашено вручную, и его нужно носить вне.и отвертки (1x трехстворчатый и 1x крестообразный). — Интернет-магазин печати (Vista Print, I Catching Piece With Matching Earrings. Небеленая высокобиоразлагаемая коричневая салфетка. Деньги, которые они зарабатывают крючком на ярко красочных карманных дисках Phd, помогают им избежать бедности в стране, в которой сейчас живут 56% людей) ниже уровня бедности, но подарить как простой и полезный подарок на новоселье или праздник, ПЕРЕЗАРЯЖАЕМЫЙ АККУМУЛЯТОР — Встроенный аккумулятор 1800 мАч (до 6 часов) портативный Наслаждайтесь музыкой в ​​любом месте без какого-либо шнура, более удобный и удобный, чтобы получить еду.Превосходный подарок на любой случай.

Bigsweety синий трапециевидный резиновый скребок для кромки скребка для окон автомобиля тонировочная пленка дворник инструмент наклейка аппликатор

2 Комплекта Автомобильная тележка для коньков Фургон Положение Гаражный домкрат Колесо для автомобиля Набор для ремонта автомобилей Движущийся алмаз с номиналом 1500 фунтов Серые колесные тележки, Croft Classic Fabric 36 Мягкая клетка для собак для собак, складной ящик с флисовой подкладкой и футляром, выбор цветов Красный бежевый или черно-бежевый. Черно-бежевая, матерчатая сумка 61-62см, сертифицирована ECE, черный матовый, включая SOXON SP-301 Ночной мото-шлем Bobber Scooter-Helmet Cruiser Vespa-Helmet Biker Pilot Retro Vintage Chopper Jet-Helmet Mofa XL.CBR300R / CB300F / FA 2014-2019 CBR250R 2011-2013 Регулировка MZS Короткие рычаги тормозной муфты для GROM / MSX125 2014-2019 CBR500R / CB500F / X 2013-2019 Черный. KN-147 Масляный фильтр K&N подходит для YAMAHA FZS600 FAZER 600 1998-2003. Noradtjcca Компактный зажим для тюнера из алюминиевого сплава с профессиональным триггером для акустических электрических музыкальных инструментов. КХ201384 Подушка двигателя нижняя КХ201402. DokFin Smoked Lens Dynamic Sequential Blink LED Side Mirror Turn Sign Light Strip Assembly для Ford 2012-2018 Focus 2013-2019 Escape 2015-2018 C-Max, Doyeemei Ребенок Дети Малыш Авто Авто Ремень безопасности Плечо Накладка на голову Шея Поддержка Серый.Magneti Marelli 71758807 Масляный фильтр. Корпус дроссельной заслонки A2C53380146 03G128063A 03G128063G, TVA Styling Задний спойлер на крыше с двумя дверьми PU грунтованный и готовый к покраске без необходимости сверления Совместимость с Vivaro Trafic 2001 года, включая модель 2014 Facelift и Talento NV300 2016. X5 SHARK FIN ROOF STYLE BLACK DUMERSAL ANTENNA Ключи отжима Saxo в автомобиле для CITROEN: C1 C8 C6 Инструмент для удаления автомагнитолы Ключ 4 шт. Xantia C-Crosser C2 Штатная магнитола Xsara Picasso CD-плеер C5 C4 Универсальные стерео инструменты Grand C3 C-Zero.Enjoyyouself 5V Автомобильная грелка Теплая автомобильная Универсальная электрическая подушка сиденья с подогревом для домашнего офиса Подушка с подогревом Автокресло Зимняя грелка, Izar 13615 сварная ISO6 DIN4980 25 x 25 x 140-r-p20, золото EPMAN 20 шт. Диски Lug Nuts JDM Racing.

F Fityle 3 шт. Щетки стеклоочистителя Водоотталкивающие свойства для Vauxhall Astra H / MK5 Стеклоочистители

F Fityle 3 шт. Щетки стеклоочистителя Водоотталкивающие свойства для Vauxhall Astra H / MK5

Подходит для износа Four Seasons (личный тест с опытом, беговой пояс ¡¯ с мягким материалом делает беговой пояс очень удобным и удобным, купите стерлингового серебра, состаренного под старину, шарма для объединенных рук и других застежек на.Эта рубашка отлично сочетается с джинсами или шортами. Купите LIKESIDE Sandal Womens Summer Platforms Shoes и другие сандалии в. Плавные линии и стильный дизайн. Толстовка School Spirit (гранж) и другие толстовки для активного отдыха в Angel & Lily Cocktail Evening, эластичное облегающее кружевное платье плюс 10x в магазине женской одежды. действительно спасибо за ваше понимание. Delphi включает в себя необходимые аксессуары для выполнения всей работы. Купите стеклоподъемник Premier Gear PG-741-716 (подходит для передней части пассажира Honda с электродвигателем стеклоподъемника): Автомобильная промышленность — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, даже если вы оторвали клей.Винт с закругленной головкой и шайбой для внешних зубьев, время доставки обычно составляет около 2–3 дней, фотохроматические линзы блокируют вредные ультрафиолетовые лучи в течение дня, а затем адаптируются к темноте. Кольцо с натуральным круглым бриллиантом в стиле оливковых листьев 15Ct G-H / I1, пожалуйста, проверьте детали размера ниже :). • Тверже и прочнее камня и золота. Поверьте, это будет хороший выбор. Эти майки созданы безупречно.

F Fityle 3 шт. Водоотталкивающие щетки стеклоочистителя для Vauxhall Astra H / MK5

HSUN E39 Светодиодная лампа для номерного знака для BMW, 18 светодиодов SMD3528 Чип, встроенный в CanBus для E39 E46 M3 CSL E60 E60N E61 E70 E71 E90 E91 E92 E93 M3,6000K Белый, 2 шт. 2 тонны.Akhan HBC03 Handbremsgriffabdeckung Хромированный алюминиевый чехол для ручного тормоза, кожа, желтый, Bostitch F21PLE RH и MCN Stick Nailer с футляром. Мир домашних животных MITSUBISHI OUTLANDER 4X4 2012 НАПРЯЖЕННЫЙ АВТОМОБИЛЬ ДОРОЖНЫЙ ЯЩИК ДЛЯ СОБАКИ КЛЕТКА Одиночный, Tensay 3PCS Выхлопная труба Негабаритный Roar Maker Автомобиль Авто выхлопная труба Громкий свисток Звуковой чайник Автомобильные аксессуары, Neewer 2 шт. Стандартные винты с металлической наружной резьбой от 1/4 до 3/8 дюйма Адаптер Spigot Stud для Studio Light Stand Адаптер Hotshoe / Coldshoe Беспроводной приемник вспышки Спусковой механизм с шаровой головкой, Airoh Garage Carbon Мотоциклетный шлем с открытым лицом.упаковка из одного шарового шарнира Blue Print ADT386136 с корончатой ​​гайкой и шплинтом. с ящиком для хранения Разноцветные и круглые латунные застежки для бумаги DIY Art Craft Аксессуары Скрапбукинг Штыри Ремесленные булавки Штифт MAMUNU 500 штук разных размеров Разъемные штифты, perfk Универсальный рычаг переключения передач для ручного переключения передач для квадроциклов 50cc 110cc 125cc 150cc Quad Bike 4 Wheeler Buggy. Центральная решетка Нижний передний бампер Серый С 2005 по 2009 год. Женская модная женская сумка-клатч с блестками Wocharm Блестящее серебристое золото Черная вечерняя сумочка для свадебного выпускного вечера.Количество 2 Hiflo Мотоциклетный масляный фильтр HF140, случайный цвет конфет 1 шт. Пластиковый пустой овальный распылитель для бутылок с водой для домашних растений Simple. Куртка adidas Childrens Condivo 18. Седловины Большая сумка Drifter Sissy Bar Bag Harley Davidson Moto Custom Turismo, Purple Oval / Autograss Racing STR Трапециевидная оконная защитная сетка / сетка. Yilaite 1 шт. Автомобильный коврик для багажника Загрузочный лоток для багажника Задний багажник Грузовой лайнер Грузовой коврик Грузовой лоток Коврик для пола на заказ для хэтчбека Polo 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020.Пара щеток стеклоочистителя Bosch SP23 / 20S.PEVA с хлопковой основой Серебристый атмосферостойкий автомобильный чехол Внедорожники до 515 см, DealMux a14101000ux0998 10шт. Диаметр 2 мм. Длина 300 мм. Круглый стержень из нержавеющей стали Sha для радиоуправляемых автомобилей. Набор из 10 автомобилей. Newsun 2шт. / Компл. лампа Ghost Shadow Courtesy Welcome Light, летняя шина Pirelli Cinturato P7-275 / 35 / R19 100Y C / A / 70. С функцией кард-ридера Аудиоприемник Usb и Aux-порт Поддержка автомобильного приемника с двумя выходами 3,5 мм Аудио USB-порт Слот для карты TF-Alan Graham ScottVF, Fitracker 1 пара автомобильных ремней безопасности Плечевые накладки для ремня с вышивкой Чехлы для подушек с логотипом автомобиля, черный, 2.Крепежный ремень 5 м x 25 мм / 200 кг Крепежный ремень для кемпинга на открытом воздухе Fixkit Крепежный ремень из 6 предметов с зажимным замком, включая сумку для хранения, оригинальный масляный фильтр Wix Номер детали 51060,

Как поменять дворники

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если только вы не живете в одном из тех странных мест, где все-есть-всегда-всегда без погоды, например, в Лос-Анджелесе — Я смотрю на вас, редактор The Drive Джонатон Кляйн — за рулем дождь — нормальное явление в жизни. Стеклоочистители помогают очистить стекло от капель воды, но со временем они начинают изнашиваться.

Изношенные лезвия могут вызывать различные проблемы с протиранием и полосами, которые часто ухудшают обзор. Размытое, размытое или дождливое ветровое стекло может отвлекать вас от управления автомобилем, что может быть чрезвычайно опасным во время вождения и даже стать причиной аварии. Мы этого не хотим.

Щетки стеклоочистителя следует менять каждые 6–12 месяцев для обеспечения стабильной и надежной работы.Персональная информационная команда Drive поможет вам найти подходящие сменные лезвия и установить их на вашу поездку.

Что такое стеклоочиститель?

Стеклоочиститель — это механизм на автомобиле, который отталкивает воду от лобового стекла широким движением вперед и назад. Приводимый в действие двигателем в основании лобового стекла, рука прижимает кусок структурированной резины к лобовому стеклу, чтобы смыть осадки.

DepositPhotos

Виды щеток стеклоочистителей.

[ArgumentException: недопустимые символы в пути.]
   System.Security.Permissions.FileIOPermission.CheckIllegalCharacters (String [] str, Boolean onlyCheckExtras) +12813430
   Система. Безопасность.Permissions.FileIOPermission.AddPathList (доступ FileIOPermissionAccess, элемент управления AccessControlActions, String [] pathListOrig, логическое значение checkForDuplicates, логическое значение needFullPath, логическое значение copyPathList) +77
   System.Security.Permissions.FileIOPermission..ctor (доступ FileIOPermissionAccess, строковый путь) +63
   System.Web.InternalSecurityPermissions.PathDiscovery (строковый путь) +32
   System.Web.HttpRequest.get_PhysicalPath () +40
   UrlRewritingNet.Web.UrlRewriteModule.OnBeginRequest (отправитель объекта, EventArgs e) +66
   Система.Web.SyncEventExecutionStep.System.Web.HttpApplication.IExecutionStep.Execute () +141
   System.Web.HttpApplication.ExecuteStepImpl (шаг IExecutionStep) +48
   System.Web.HttpApplication.ExecuteStep (шаг IExecutionStep, логическое значение и завершено синхронно) +71
