Как обмануть иммобилайзер?

Иммобилайзер является штатным средством системы охраны авто или частью установленного альтернативного противоугонного комплекса. Несмотря на его положительные качества нередко возникает необходимость обойти этот блок безопасности. Сделать это можно, установив заводскую модель, или сделать обходчик иммобилайзера своими руками.

Описание систем RFID и VATS

Принцип работы противоугонной системы заключается в блокировании возможности запуска двигателя при несоблюдении определенных условий. Это может понадобиться в случае потери ключа, несовместимости работы штатной сигнализации и установленной дополнительно, для дистанционного или автоматического запуска двигателя. Заводские устройства обхода иммобилайзера не только выполняют прямое назначение, но и имеют CAN-шину для увеличения функциональности.
Но можно ли и как обмануть иммобилайзер без покупки заводского обходчика? Эта задача решается несколькими способами. Главным условием является сохранение первоначальных функций автосигнализации. Установка дополнительных компонентов или модернизация системы не должны сказаться на ее функциональности и надежности.

Для выбора оптимальной схемы самодельного обходчика необходимо знать виды иммобилайзеров. Они отличаются принципом действия, исходя из которого разрабатываются способы временного или постоянного отключения:

  • RFID. Чаще всего они устанавливаются на автомобили европейского и азиатского производства. Внутри ключа зажигания располагается траспондер (передатчик), который при активации посылает сигнал системе и активирует ее. Приемная часть находится в конструкции замка зажигания;
  • VAT. Характерны для моделей американского производства. Внутри ключа зажигания находится резистор, который имеет определенный показатель сопротивления. Для включения двигателя необходимо вставить ключ в замок. Если значение сопротивления отличается от нормированной – запуск двигателя не произойдет.

Для каждой из систем необходимо разработать универсальную модель обходчика иммобилайзера, сделать который своими руками не сложно. Важно знать принципы проектирования и выбора комплектующих.

Методы обхода иммобилайзеров системы RFID

Наличие штатного иммобилайзера является основной причиной применения дополнительных средств для его обхода. Удалить его нельзя и поэтому необходимо правильно продумать схему будущего обходчика.

Во время составления схемы обязательно выполняются следующие условия:

  • Универсальность подключения и отсутствие негативного влияния на работу автосигнализации;
  • Адаптация для конкретной модели иммобилайзера. Обязательно предварительно изучается его устройство;
  • Сохранение действия стандартных ключей для запуска зажигания.

Стандартные модели иммобилайзера могут быть установлены в замке зажигания или на клавишах запуска двигателя. Именно там выполняют модернизацию системы.

Изготовление обходчика иммобилайзера RFID

Наиболее распространенным способом обхода иммобилайзера с помощью устройства, сделанного своими руками, является установка дополнительного контура на замок зажигания. При этом дистанционные функции иммобилайзера сохранятся. Его действие будет отключено во время установки ключа в замок зажигания.

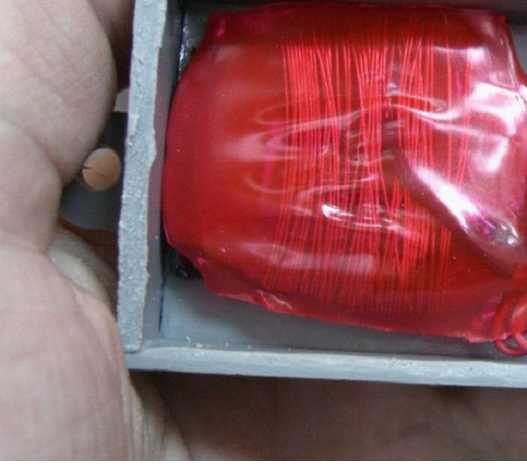

Для изготовления петли на катушку необходимо подготовить тонкий корпус, который впоследствии будет монтироваться на замок. Чаще всего его делают из картона. Затем следует выполнить такие действия.

  1. Проверить внутренний диаметр обходчика. Он должен быть немного больше размера сердцевины замка.
  2. На внешнюю часть оправки устанавливается скотч или изолента. Ее клейкая часть находится снаружи.
  3. Затем следует разобрать одну катушку автомобильного реле. Провод оттуда наматывается на обмотку. Количество витков обычно составляет 20-30 шт.
  4. Полученную конструкцию устанавливают поверх замка зажигания.

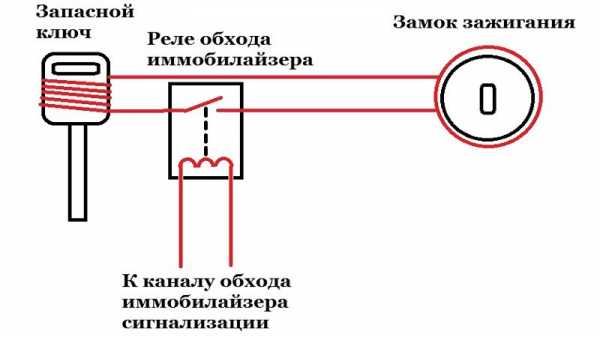

Аналогичную конструкцию необходимо изготовить для запасного ключа. Впоследствии он прячется в машине. Подключение компонентов в системе происходит по следующей схеме:

В некоторых случаях это способ неприменим из-за небольшого пространства для монтажа обходчика иммобилайзера. Тогда необходимо воспользоваться альтернативными методами.

Модернизация схемы обхода иммобилайзера RFID

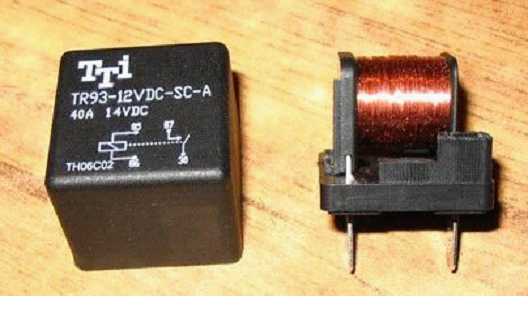

Для начала изготавливается реле, состоящее из пяти контактов. Оно необходимо для правильной работы конструкции.

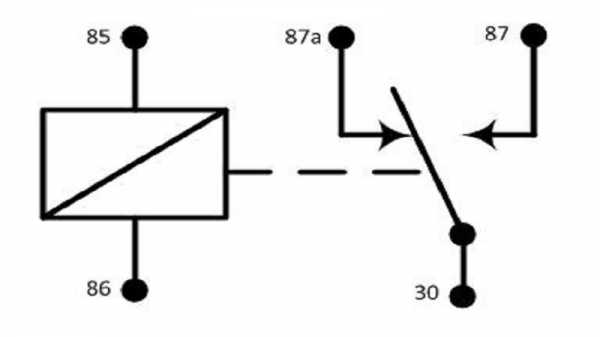

В показанном состоянии контакт «30» замкнут с «87А». При подаче напряжения 12 В на реле (контакты «86» и «85») произойдет переключение «30» с «87А» на «87». Таким образом будет происходить работа обходчика по вышеописанной технологии.

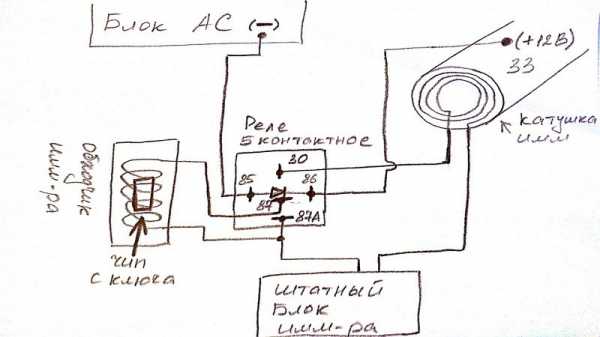

Но если невозможно установить петлю на замок зажигания – следует модернизировать схему.

В этом случае нет надобности устанавливать петлю на корпус замка. Подключение выполняется к установленному иммобилайзеру. Сборка подобной конструкции осуществляется по следующей схеме.

  1. Разрезаем один из контактов штатной антенны.
  2. Подача напряжения осуществляется от замка зажигания «+», соединяется с контактом «86». Подключение «-» делается от автосигнализации на контакт «85».
  3. Между полученными подключениями устанавливаем диод: анодом на «86» и катодом на «85» контакты. Таким образом минимизируется вероятность выхода из строя транзистора в сигнализации из-за воздействия обратного напряжения.
  4. К контакту «87А» припаивается провод от антенны. К этому же месту подсоединяется один из концов обходчика с ключом.
  5. На «87» контакт паяется второй конец антенны обходчика.
  6. К «30» крепится провод от штатной антенны.

Таким образом подача «-» к автосигнализации происходит только во время автозапуска.

При запуске с помощью ключа питание на самодельное реле не подается. Следовательно – работа штатного иммобилайзера не нарушается.

Кроме вышеописанного принципа конструирования обходчика можно применить более сложные.

Они практически полностью устраняют вероятность самопроизвольного выключения двигателя при переходе от автозапуска автомобиля на ключ зажигания.

Способы обхода иммобилайзера VAT

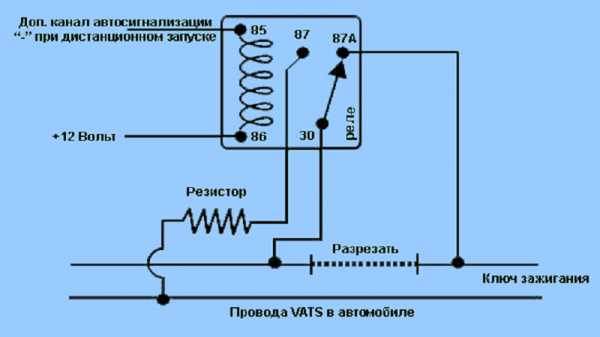

Сделать обходчик иммобилайзера своими руками для моделей типа VAT несколько проще. Для этого понадобится точно измерить значение сопротивления встроенного в ключ резистора. Если же ключ по каким-либо обстоятельствам был утерян – обязательно необходимо восстановить его.

В среднем значение сопротивления резистора может составлять от 400 до 11800 Ом. После определения точного результата следует подобрать аналогичный компонент с таким же параметром.

Суть модернизации системы состоит в том, что функция сопротивления ключа будет встраиваться в иммобилайзер. Перед установкой изучается схема штатной сигнализации автомобиля. Для определения точного места монтажа сопротивления можно воспользоваться общей схемой подключения.

После несложных манипуляций во время автозапуска машины или включения с помощью ключа функции иммобилайзера будут незадействованные. Однако стоит помнить, что такая методика может негативно сказаться на работе охранной сигнализации.

В качестве альтернативного варианта специалисты предлагают установку дополнительного иммобилайзера, который даст возможность осуществлять дистанционный запуск. Одновременно с этим устройство будет блокировать эту функцию во время движения авто.

Главным требованием к конструкции обходчика является сохранение охранных функций сигнализации. Поэтому дубликат ключа зажигания, необходимый для реализации схемы RFID, следует тщательно спрятать в салоне автомобиля. Повышение удобства эксплуатации не может отрицательным образом сказаться на безопасности.

В качестве примера можно посмотреть видеоматериал о самостоятельном изготовлении обходчика:

А вдруг и это будет интересно:

myfords.ru

Иммобилайзер. Методы обхода при угоне.

Подавляющее большинство современных автомобилей оснащены противоугонным средством, которое называется иммобилайзер. Иммобилайзер - обездвиживатель, т.е. защита от несанкционированного запуска двигателя. Поскольку автомобиль оборудован этим устройством даже в самой простой - базовой комплектации, то именуется этот иммобилайзер штатным (т.е. не устанавливающимся опционально). Метод распознавания владельца - некий чип, встроенный в ключ от замка зажигания, и при включении замка зажигания опознающийся антенной считывателя, которая расположена вокруг личинки замка. Эта антенна называется Ридер, от английского слова считыватель. Получив сигнал от чипа, штатный иммобилайзер разрешает запуск двигателя. Технически это происходит на уровне протокола обмена штатными модулями и включением\выключением функций обеспечения работы двигателя от ЭБУ (мозг автомобиля - электронный блок управления или контроллер). Так же, продвинутые современные штатные иммобилайзеры могут быть выполнены в виде того же чипа, но с большим радиусом действия, он встроен в бесконтактный ключ KEYLESS или SMARTKEY, опознавание владельца происходит ещё на подходе к автомобилю.

Статистика краж и угонов неумолима, из неё мы получаем информацию не только о спросе у угонщиков на те или иные марки и модели, но и важную информацию о стойкости охранных систем. Очевидно, что угоняется огромное кол-во автомобилей и все они оборудованы штатным иммобилайзером. Напрашивается вывод в сомнении его эффективности. Специалисты Угона.нет в своих исследованиях методов угона, выделяют несколько основных способов обхода штатного иммо:

  1. Замена блоков или модулей
  2. Программирование нового чипа
  3. Отключение функций блокировки двигателя устройством под названием "заводилка"
  4. Кодграббер для радиосигнала чипа
  5. Бэкдор

Итак, более подробно по пунктам с учетом противодействия:

1. Замена модулей, на заранее приготовленные. Здесь два варианта: контроллер м.б. перепрограммирован без функции иммо, либо с собой так же приносится чип для ридера. От замены модулей помогает механические средства защиты. Если контроллер расположен в подкапотном пространстве, в этом случае достаточно установить дополнительный замок капота (замки бывают разными: механические, электромеханические) или защитный кожух ЭБУ. Если ЭБУ расположен в салоне, то чтобы обезопасится от подмены, используют металлический кожух, устанавливающийся поверх контроллера на срывные болты. Так же используется способ перепиновки разъёма контроллера (здесь дилер задумается а не снять ли вас с гарантии). Минус в том,что существуют другие способы отключения функций иммо, смотреть ниже ...







2. Программирование нового чипа осуществляется специальным оборудованием через диагностический разъём. Там есть специальная цифровая шина для протокола обмена данными, связанная с ЭБУ. Вариант усложнения жизни угонщикам - перенос диагностического разъёма в другое место или изменение самого разъёма, перепиновка, разрыв цепи шины. Минус идеи в том, что цифровая шина проходит в разных стандартных местах, главное для специалиста, желающего запрограммировать до неё добраться...



3. "Заводилка" смешное название, на самом деле очень грозное оружие угонщика. Метод похож на предыдущий: перепрограммирование электронной системы автомобиля через штатную цифровую шину. Для этого прибора не важна перепиновка штатных разъёмов и местонахождение контроллера ЭБУ. Главное условие - доступ к цифровой шине. Размеры заводилки довольно не большие, с пачку сигарет. После её использования из памяти EEPROM выбиваются все штатные ключи.Защитится от подобного посягательства можно при помощи разрывов диагностических цепей.



4. Мало распространённый, но реально существующий граб для чипов штатных ключей. Как правило, у большинства авто, радиосигнал идущий к ридеру для распознавания статический (не меняющийся во времени), стоит его один раз перехватить для дальнейшего отключения блокировки.



Если поставить перед собой цель защитить автомобиль от угона, рассчитывая на штатный иммобилайзер, то из вышесказанного следует потратить н-ную сумму на реализацию всех необходимых мер для достижения задуманного. Вопрос целесообразности должен определить сам пользователь, взвесив альтернативные пути усиления защиты с доработками штатной системы безопасности... Рекомендации Угона.нет - рассматривать связки дополнительного иммобилайзера и замка капота, эти решения намного эффективнее и дешевле. Так же, немаловажно при этом - отсутствие координальных переделок штатного электрооборудование, к чему при гарантийном обращении сможет придраться официальный дилер.



Обсуждение в форуме

www.ugona.net

Как обойти штатный иммобилайзер на Hyundai Solaris средствами автосигнализации Starline с использованием can-lin модуля

Рассмотрим 3 варианта автомобиля Solaris: 2011-2015 с ключом, 2016-- с ключом и 2011-2016 с кнопкой.

1. Обход штатного иммобилайзера автомобиля Hyundai Solaris 2011-2015 годов выпуска в комплектации с ключом на примере автосигнализации Starline с установленным can-lin модулем

Подключение к авто для временного отключения иммо для разрешения автоматического запуска двигателя производится в разрыв синего/чёрного провода в чёрном разъёме слева от BCM согласно нижеприведённым фото.

Месторасположение необходимого нам сине/чёрного провода - слева от BCM в чёрном разъёме

Подключение к сине/чёрному проводу в разрыв - белый/красный от Starline в разъём, белый/синий - от разъёма

2. Обход штатного иммобилайзера автомобиля Hyundai Solaris 2016 года выпуска в комплектации с ключом на примере автосигнализации Starline с установленным can-lin модулем

Подключаемся к тому же проводу, что и в предыдущем случае - синему/чёрному в чёрном разъёме слева от BCM. Отличие в том, что здесь не надо рвать этот провод, а подключиться к нему только красно/белым проводом от сигнализации.

Подключение к силовым проводам для осуществления автозапуска на авто с ключом можно увидеть здесь.

3. Обход штатного иммобилайзера автомобиля Hyundai Solaris 2011-2016 годов выпуска в комплектации с кнопкой Start/Stop на примере автосигнализации Starline с установленным can-lin модулем

Здесь подключение происходит таким же методом, как и в способе 2: красным/белым проводом к синему/чёрному всё в том же разъёме.

Но в авто с системой PTS для осуществления автозапуска необходимо подключиться к силовым цепям сзади BCM.

Зажигание 1 - розовый, зажигание 2 - оранжевый, стартер - белый. Цвета могут отличаться от приведённых здесь. Смотрите по пинам.

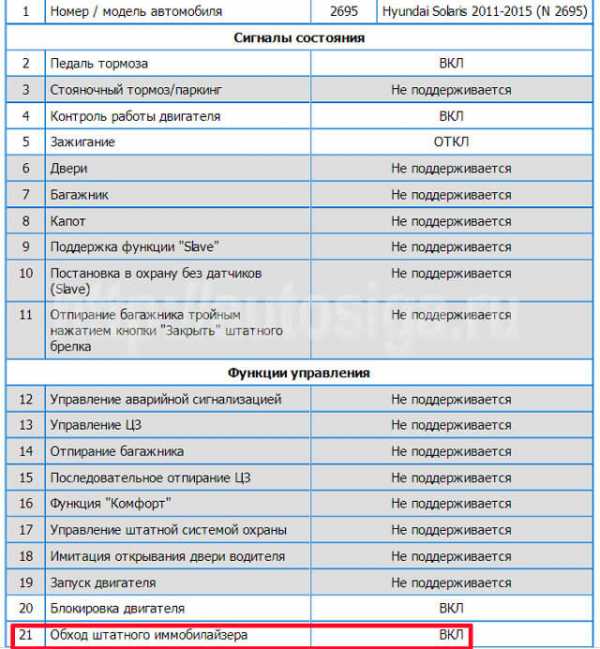

Не забываем во всех трёх случаях поставить галочку на разрешение обхода штатного имммобилайзера в настройках can-lin модуля.

После подключения нужно выполнить процедуру программирования для обхода штатного иммобилайзера.

Для этого необходимо четырнадцать раз нажать сервисную кнопку автосигнализации Starline и включить зажигание. При успешной активации через 2-3 секунды (может дольше) последуют два коротких сигнала сирены. В противном случае необходимо проверить точки подключения и настройки CAN/LIN модуля, а затем повторить процедуру активации.

Напоминаю, что обход можно осуществить и бесчиповыми обходчиками без использования дополнительных ключей и чипов. Например, Starline F1 или Fortin Evo Key.

Автосигнализации Pandora (например, Pandora DX 50 или Pandora 3910) тоже могут без проблем обходить штатные иммобилайзеры автомобиля Hyundai Solaris.

Статьи по теме

Все карты установок сигнализаций на Hyundai Solaris

Карты установок бесчиповых обходчиков Fortin на Hyundai Solaris

autosiga.ru

Легче ли угнать автомобиль с автозапуском?

Легче ли угнать автомобиль с автозапуском?

«Плановое похолодание на длительный срок неизменно вызывает резкое многократное увеличение числа желающих сделать в своем автомобиле тепло и уютно» - I-й закон Автозапуска. Некоторые, руководствуясь вопросами экономии, говорят, что не любят автозапуск. Хотя сложно представить, как можно не любить, чтобы при выходе из дома у тебя был прогретый автомобиль и тепло в салоне. Возможно, и правда, кому-то нравится скребком счищать сантиметры инея на промерзших стеклах и ждать по 15 минут пока стрелка температуры хоть немного сдвинется. Другие же выбирают подходящий себе технически и финансово вариант. И, выбирая, задаются, казалось бы, логичным вопросом – машину же легче угнать, раз она заведена.

Если вы будете делать автозапуск «своими силами» - сами, так как вы хорошо разбираетесь в машинах или попросите друга из соседнего подъезда, так как он уже два раза перебирал двигатель (тот самый, который надо будет запускать автоматически), то маловероятно, что из этого выйдет что-то хорошее. А вот если обратиться к людям, чья профессия это работа с автоэлектрикой, а точнее даже установка дополнительного оборудования и защита от угона, то вам подберут и реализуют автозапуск без потери охранного потенциала.

Начнем с базы. Сигнализация. Есть системы с функцией автозапуска, есть без нее. Выбирать надо, разумеется, с функцией автозапуска. Но, есть важное «НО!». Наличие функции автозапуска вовсе не означает, что этого достаточно. К сожалению, не все так просто. Всё не происходит само собой, как, например, при установке SIM-карты в мобильный телефон, когда все настройки происходят в автоматическом режиме. Даже если сигнализация умеет обходить штатные протоколы (подробнее ниже), все равно требуются дополнительные работы по программированию. Которые требуют знаний,  навыков, времени. Чтобы реализовать запуск помимо базовой установки сигнализации требуется произвести подключение ко всем группам потребителей, отвечающих за запуск и работоспособность автомобиля, «обучить сигнализацию» определенным алгоритмам, обойти штатный иммобилайзер. Автозапуск это формула «Сигнализация+Х+работы по реализации запуска», где Х – это дополнительное вспомогательное устройство (группа устройств). Именно в способе обхода штатного иммобилайзера и лежат различия между технологиями запуска. На сегодняшний день есть три варианта обхода:

1. Клон ключа + модуль обхода штатного иммобилайзера.

2. Модуль бесключевого запуска.

3. Клонирование ключей без применения дополнительных модулей сигнализациями Pandora или StarLine посредством сервисов Pandora CLONE или StarLine CopyKey.

Более подробно о каждом способе по порядку. Самый примитивный вариант, создающий уязвимость, это ключ или чип, закрепленный прямо на замке зажигания. Этот метод не применяется, так как позволяет запустить двигатель автомобиля буквально отверткой, без всякой подготовки.

1. Вариант с классическим модулем обхода и чипом (ключом) внутри него.

Модуль обхода включается только при поступлении от сигнализации команды на автозапуск, и поэтому данный вариант менее опасен.

Однако, модуль обхода соединяется с сигнализацией проводом, по которому он получает от сигнализации управляющий импульс или кодированный сигнал (DI-03). Таким образом, обнаружив блок сигнализации или этот провод, можно подать на него импульс, активирующий чтение ключа, или по проводу добраться непосредственно до обходчика, чтобы извлечь из него чип (ключ).

С точки зрения подготовленных угонщиков, этот метод не более затруднителен, чем любой иной, так как у них всегда есть при себе средства для обхода штатного иммобилайзера, и они не будут заниматься поиском обходчика, чипа или ключа. Полезным такой обходчик может быть только для начинающих угонщиков, которые даже не знают, как им обойти штатный иммобилайзер. В этом случае он (а точнее вы, выбрав этот способ) может оказать им большую услугу.

Тем не менее, при наличии эффективного противоугонного комплекса, тип обходчика не имеет значения, так как противоугонные свойства обеспечиваются именно им, а не штатным иммобилайзером. А значит, и вопрос стойкости штатной системы просто не актуален. Вне зависимости от того, каков уровень подготовки угонщиков и их оснащения.

2. Бесключевые обходчики.

Основная цель данного типа обходчиков - избавиться от чипа (ключа) в салоне, и тем самым исключить возможность их использования для угона автомобиля. На первый взгляд, это сразу ликвидирует возможность их использования неподготовленными угонщиками в своих целях, но это не совсем так.

Многое зависит от того, каким способом организовано управление этим обходчиком. Если управление сделано простым импульсом - то особого преимущества перед классическим обходчиком этот тип не имеет. Даже наоборот. Отсутствие чипа (ключа) в машине успокаивает владельца, а при обнаружении блока сигнализации или провода управления, на который подается импульс, этот обходчик разрешит запуск двигателя без особых проблем. Исключением тут могут быть разве что автомобили с кнопкой Start/Stop, на которых рулевое управление не разблокируется при обходе бесключевым модулем.

Если бесключевой обходчик управляется кодированным сигналом, то его можно считать действительно безопасным решением. Несмотря на то, что угонщики могут получить доступ к формату этого сигнала и воспроизвести его, это подразумевает определенный уровень подготовки и знания особенностей конкретной машины, то есть просто так «голыми руками» такую машину взять не получится.

И опять-таки. При наличии эффективного противоугонного комплекса, бесключевой обходчик поможет сделать его безопаснее, но основную роль в защите автомобиля все равно будут выполнять нештатные системы.

3. Обходчик, встроенный в противоугонную систему.

Новая ступень в эволюции технологии автозапуска – сервисы Pandora CLONE и StarLine CopyKey. Это абсолютно точно оптимальный вариант на сегодняшний день, так как вся обработка сигналов и криптография заключены внутри корпуса сигнализации, и нет никакой возможности добраться до них, кроме как пройти все рубежи авторизации, предусмотренные системой. Не поможет ни прямой доступ к блоку сигнализации, ни его вскрытие. Даже исследование блока системы в лабораторных условиях займет несколько дней (а скорее даже недель), и даст возможность извлечения кодов только для данного конкретного экземпляра сигнализации, из-за чего смысл подобных действий полностью пропадает.

Важный момент. Использование обходчика, встроенного в сигнализацию, упрощает построение противоугонного комплекса и позволяет более рационально выстроить его структуру. К тому же, он не удорожает комплекс, а при реализации запуска наоборот, даже снижает итоговую смету по сравнению с более устаревшими способами. Единственный минус, временный, список автомобилей, которым это доступно, пока что не покрывает и половины модельного ряда, представленного в России. Хотя и весьма внушительный.

Пара слов о Webasto.

Вопрос, что правильнее использовать – Webasto или автозапуск, регулярно возникает и обсуждается на различных площадках.

В качестве доводов в пользу Webasto обычно называют прогрев двигателя до его запуска, более низкий расход топлива и безопасность в смысле защиты автомобиля от угона. В целом, этот метод прогрева считается более "интеллектуальным" и "корректным".

Однако, использование подогревателей имеет ряд существенных недостатков, которые проявляются при определенных условиях эксплуатации.

- Во-первых, Webasto потребляет немалый ток. При режимах эксплуатации автомобиля с частыми прогревами и короткими поездками, использование Webasto может стать причиной постоянного недозаряда аккумулятора автомобиля, и даже ускорить его выход из строя.

- Во-вторых, Webasto греет двигатель и салон, но КПП при этом остается холодной, и чересчур резвый старт может привести к её повреждению.

- В-третьих, Webasto не может охлаждать салон летом, и это тоже является большим недостатком.

- И наконец, при прочих равных, установка Webasto как правило оказывается дороже, чем сигнализации с автозапуском, и сравнима с ценой полнофункционального противоугонного комплекса. При этом, комплекс, как следует из его названия, выполняет охранные и противоугонные функции, а в качестве сервисной опции - дает возможность автозапуска двигателя.

Таким образом, применение Webasto оказывается целесообразным в случаях, когда котел установлен штатно, или когда на автомобиле сложно (невозможно, небезопасно) реализовать автозапуск двигателя. Тогда в его использовании есть прямой смысл.

В идеале же, Webasto и автозапуск нужно использовать последовательно. Предварительный прогрев двигателя котлом снижает нагрузку при запуске и увеличивает ресурс двигателя. А последующая работа двигателя в течение 20-30 минут решает проблемы с недозарядом аккумулятора, прогревом КПП и позволяет установить в салоне необходимую температуру.

Что более приемлемо для Вас – решать, конечно же, только Вам. Лучше всего – проконсультироваться (телефоны тут), рассмотреть различные комбинации, исходя из того, какой у вас автомобиль и какой режим его эксплуатации. Тогда автозапуск не будет ослаблять охрану, а будет только согревать вас и ваш автомобиль долгими зимними днями, вечерами, ночами и по утрам.

www.autostudio.ru

Модуль обхода иммобилайзера можно изготовить самим: схема, примеры, видео

Подключив сигнализацию согласно схеме, предлагаемой изготовителем оборудования, владельцы часто сталкиваются с проблемой – работают все функции, кроме автозапуска. Напряжение на стартере появляется, вал мотора начинает вращаться, но через определенное время он останавливается. В действительности так работает штатный иммобилайзер, защищающий автомобиль от угона. Поэтому к основному блоку сигнализации надо подключать не только провода зажигания, но и модуль обхода иммобилайзера. Тогда автозапуск можно будет осуществлять в установленном режиме, не опасаясь остановки стартера. Дальше рассматривается, как обходчик иммобилайзера изготовить самим. Приятного прочтения.

Что именно будет реализовано

Любой обходчик штатного иммобилайзера и покупной, и самодельный, устроен просто:

  1. Вокруг электронного чипа ключа навита катушка, состоящая из 50-100 витков.
  2. Другая катушка индуктивности, содержащая тоже 50-100 витков, расположена возле замка зажигания.
  3. В момент выполнения автозапуска катушки объединяются в замкнутый контур. Благодаря чему иммобилайзер ведет себя так же, как при наличии ключа вблизи штатного замка.

Все обходчики, кроме Fortin, не работают без модуля ключа, размещенного в автомобиле все время. Из-за чего страховщики увеличивают стоимость КАСКО. Типовая схема обходчика приводится ниже.

Принципиальная схема самодельного обходчика

Устройства, изготовленные фабрично, в своей схеме повторяют то, что показано на первом рисунке.

Фабрично изготовленное устройство

Для всех сомневающихся приводим вид платы снизу.

Печатная плата фабричного устройства

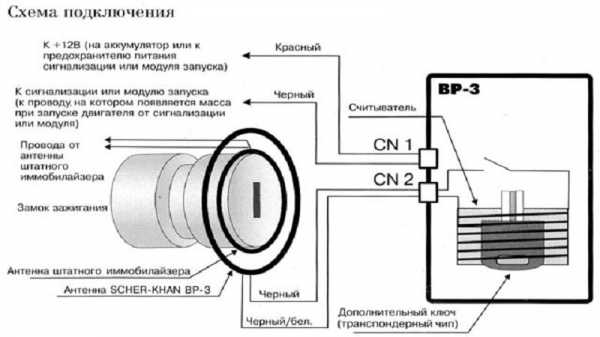

Установка и подключение обходчика, вне зависимости от его модели, выглядит всегда одинаково.

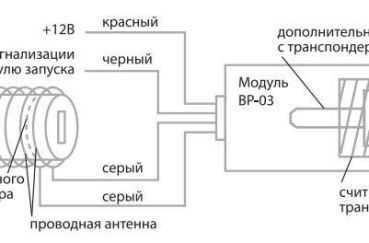

Подключение обходчика в разрыв штатной катушки

Особенности практической реализации схемы

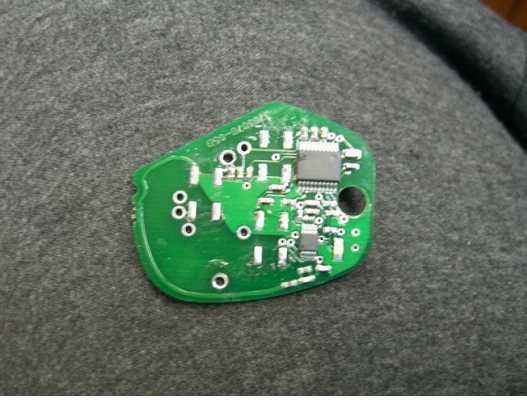

Допустим, вы планируете изготовить обходчик иммобилайзера. Тогда без штатного ключа, прописанного в блоке управления, ничего не получится. Возьмите чип разобранного ключа, удалите элемент питания.

Печатная плата штатного брелока

Показанную конструкцию можно разместить внутри термоусадочной трубки. А поверх нужно намотать провод (ровно 50 витков).

Провод навит вокруг чипа

Рассмотрим, как изготовить модуль обхода иммобилайзера из легко приобретаемых деталей: 4-контактного реле, диода 1N4001, обмоточного провода (d=0,35-0,5 мм).

Выполняя установку модуля в авто, позаботьтесь о следующем: сам модуль должен быть размещен скрытно, до него должен дотягиваться шнур питания (1-2 А). Сборку обходчика и его установку проводят согласно двум схемам, показанным в начале «главы 1».

Изготовление модуля обходчика

Модуль обхода штатного иммобилайзера, если он изготовлен фабрично, может содержать даже активные элементы (транзисторы и т.п.). Однако корпус подобных модулей всегда выполнен из пластика. Это не случайно. Если корпус изготовить из металла, вы получите эквивалент короткозамкнутого витка в главной катушке – той, которая навита вокруг ключа.

Пластиковый короб и реле

Выполняя установку модуля, это обстоятельство нужно учитывать тоже. Не располагайте корпус вблизи металлических поверхностей (это желательно).

Допустим, изготовить короб вам удалось. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 Вольт, и закрепите его внутри корпуса. Выполняя обход иммобилайзера, вы коммутируете ток меньше ампера. Поэтому реле может быть любым, лишь бы оно выдержало значительное число срабатываний.

Коммутирующий элемент обходчика

Диод «1N4001» лучше припаять к отводам реле. При этом помните, что включение диода идет в обратной полярности («стрелка» направлена «от минуса»).

Из корпуса будут выходить 4 провода:

  • Двухжильный шлейф для подключения внешней катушки. Ее установку обычно проводят «на месте», сняв кожух с замка.
  • Провод питания отрицательной полярности (пойдет к сигнализации).
  • Шнур «+12 Вольт» (питание на него будет поступать постоянно).

Еще раз сверьтесь с той схемой, которая приведена вначале. Сам обходчик иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходят четыре шнура. Они и перечислены в списке.

Тонкости изготовления «обманной катушки»

Катушка индуктивности размещаемая рядом с замком, должна содержать 50 витков обмоточного провода. Его марка может быть любой, но тонкий обмоточный кабель будет постоянно рваться. Возможны два варианта:

  • Деталь под названием «катушка» изготовляют отдельно и закрепляют ее на кожухе замка, когда проводится установка (монтаж) системы;
  • Сам кожух замка демонтируют, предварительно отключив электрический разъем, а шнур наматывают прямо на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотку на последнем этапе скрепляют, для чего используется смола «эпокси».

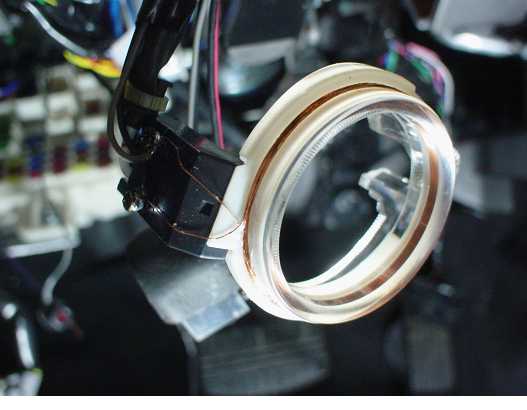

Катушка отдельно от замка

Результат всех стараний будет выглядеть, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Две катушки — «наша» и «штатная»

Закрутив в черный пластик разогретые саморезы, их шляпки используют затем как клеммы. Тонкий провод припаивают к поверхности клемм, предварительно зачистив его. Желаем успеха.

Самодельный обходчик – вопросы и ответы

Распространенный вопрос звучит так: если был установлен самодельный обходчик иммобилайзера, можно ли его со временем заменить фабричным? Грубо говоря, спрашивают, допустимо ли подключать самодельную антенну к серийному оборудованию.

Допустим, в схеме серийного обходчика контур антенны содержит только реле. Тогда ответ будет положительным. В остальных случаях надо смотреть схему. И если есть хоть малейшие сомнения, не подключайте.

Модуль обхода штатного иммобилайзера может содержать большой набор элементов, но они часто относятся не к контуру антенны, а к схеме питания. К примеру, так сделано в устройствах BP-05 (фирма Starline):

Возможно, электроника ключа не будет работать, если ее отсоединить от питания. Именно для таких брелоков предусмотрено наличие стабилизатора, включаемого в момент срабатывания обходчика.

Остается вопрос, возможно ли использование ключа при отсутствии элемента питания вообще. Найти ответ будет легко: попробуйте завести двигатель, изъяв из брелока батарейку.

Обзор был бы неполным, если бы здесь не было сказано о следующем. Обход штатного иммобилайзера можно выполнять, просто посылая коды по CAN-шине. Эти коды позволяют деактивировать защиту на время. Установка обходчиков, использующих данный принцип, подразумевает подключение к двум проводам – проводникам шины CAN.

Наличие ключа, как вы понимаете, в таких случаях не требуется. А не рекомендуют установку «бесключевых» обходчиков по следующей причине: устройство может выдавать коды ошибок, которые прописываются в ЭБУ двигателя, и потом их приходится удалять.

Доработка схемы серийного обходчика

autolocked.ru

что такое обходчик, его схема подключения и инструкция по обходу штатного устройства

В результате неисправностей иммо или его конфликта с установленной сигнализацией двигатель автомобиля может блокироваться. Чтобы обойти иммобилайзер в этом случае, можно воспользоваться готовым обходчиком блокиратора или же сделать его самостоятельно.

Содержание

Открытьполное содержание

[ Скрыть]

Устройство и принцип работы

Обходчик блокиратора выполнен в виде двух антенных адаптеров, которые функционируют через специальный переключатель. В роли последнего используется реле. Одна антенна предназначена для считывания импульса с ключа, что обеспечивает возможность бесключевого доступа, а вторая — передает сигнал на замок зажигания. Реле используется для обеспечения связи с выключателем напрямую. При таком подключении импульсный сигнал от чипа ключа подается на антенну в замке, после чего на блок иммо, в результате обеспечивается пуск силовой установки.

Пользователь Xilvlik на примере устройства от производителя Старлайн рассказал о принципе действия.

Виды

Чтобы обеспечить обход электроцепи блокиратора и заставить работать двигатель, может использоваться четыре варианта:

  1. Применение модуля с оригинальным ключом-меткой. Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на выключатель зажигания. Данный блок должен подключаться к блокиратору и устанавливаться в недоступном для преступника месте. К примеру, за контрольным щитком. Этот вариант повлияет на безопасность транспортного средства, поскольку угонщик может выявить запасной ключ и похитить авто.
  2. Подсоединение управляющего модуля с применением только чипа. Данный вариант более безопасен для транспортного средства, так как копия метки от ключа не оснащается бородковой частью. Однако, двигатель машины все равно будет разблокирован, поэтому ее угон возможен.
  3. Специалисты рекомендуют отдать предпочтение способу, который требует устанавливать программируемый блок обхода. Этот модуль может эмулировать пакетные данные, передающиеся оригинальным ключом на иммо.
  4. Можно полностью отключить блокировку ДВС. Реализация такого варианта проще в случае с моделями транспортных средств, на которых иммобилайзеры только начали устанавливаться. В современных автомобилях полностью отключить блокиратор невозможно.

Пользователь Кирилл Коломна рассказал о разновидностях фирменных устройств от производителя Старлайн.

Как подключить обходчик?

Перед тем как обойти иммобилайзер, надо определиться со схемой. Независимо от типа запуска силового агрегата, допускается применение как ключевого, так и бесключевого доступа. Необходимо точно знать тип блокиратора, который установлен на машине, для этого следует ознакомиться с бородками ключа. Если на этой части есть контактный элемент сопротивления, то транспортное средство оснащено системой VATS.

Если автомобиль оборудован кнопкой Старт/Стоп, то при установке обходчика иммо обязательно надо найти антенну блокиратора, она монтируется внутри рулевой колонки.

При выборе и подключении обходчика надо учесть нюансы:

  • управление модулем обхода осуществляется противоугонной установкой;
  • штатный блокиратор силового агрегата остается активным и применяется при старте двигателя, отключать его нельзя;
  • управляющий модуль системы обхода должен быть универсальным или поддерживать максимальное число моделей машин для установки;
  • для пуска мотора используются только штатные ключи.

RFID

Для реализации задачи потребуется блок, внутри которого устанавливается метка либо ключ. В нем располагается передатчик импульсного сигнала, выполняющий основную роль при обходе. Комплектация устройства включает приемопередатчик, монтирующийся рядом с выключателем зажигания. Процедура подключения выполняется по схеме, а расстояние между антенным адаптером и модулем блокиратора будет минимальным. При активации системы обхода импульс подается через охранную установку на замок, что способствует распознаванию метки и пуску ДВС.

Схема установки и подключения устройства RFID
Подробная электросхема подсоединения контактов на этой модели

VATS

При использовании обходчика VATS требуется произвести измерение характеристик резисторного устройства, процедура выполняется так:

  1. Производится поиск проводников, которые идут от контактных элементов в блоке замера выключателя.
  2. Один из кабелей разрезается, к этому месту подключаются контакты тестера. Потребуется мультиметр, настроенный в режим работы омметра.
  3. Устанавливается оригинальный ключ в замок, производится активация зажигания.
  4. Полученный параметр сопротивления, который отобразится на дисплее, надо записать с точностью до второго символа после точки.

В соответствии с полученным значением выполняется подбор отдельного резисторного устройства. При выборе допускается использование деталей, погрешность которых по номиналу составляет не больше 5%. Резистор надо подключать к электроцепи противоугонной системы через реле. Контактный элемент под номером 30 соединяется с выходами 87 и 87А. Это обеспечивает возможность установки резисторного компонента в цепь системы обхода или в ключ.

Схема подсоединения устройства VATS

Бесчиповый обходчик

Чтобы выполнить такое соединение, потребуется управляющий модуль небольших размеров. Он будет встраиваться в штатную электросеть машины. Небольшие габариты нужны для того, чтобы устройство было проблематично обнаружить.

Принцип действия при монтаже такой:

  1. Управляющий модуль монтируется на машину. Для подключения и установки используется инструкция, которая входит в комплектацию. В зависимости от модели процедура монтажа и соединения проводов может отличаться.
  2. Производится активация зажигания на десять секунд. На протяжении этого времени модуль должен определить модель транспортного средства.
  3. Силовой агрегат машины заводится на несколько секунд, затем зажигание отключается. При выполнении этой задачи модуль обхода должен считать код метки, установленной в ключе, и сохранить его в памяти.
  4. Затем отсоединяется отрицательный контакт обходчика, применяющийся при обучении устройства.

Бесчиповый обходчик иммо с одной машины можно установить на другую, потребуется очистить память — для этого минусовой кабель при включенном зажигании подключается два раза.

Усовершенствованные модели обходчиков для транспортных средств премиум-класса требуют двойного монтажа. При первичной установке устройство производит запись информации в память, после чего демонтируется с машины и программируется. Затем модуль монтируется обратно и применяется по назначению.

Канал «Autopulse» рассказал об устройствах Fortin для обхода штатных блокираторов ДВС.

Как сделать обходчик самому?

Для самостоятельного изготовления модуля потребуется:

  1. Медный кабель. Диаметр его сечения должен составить до 0,25 мм, но не менее 0,2 мм. Внешняя оболочка проводника выполнена из прозрачного лака.
  2. Реле, функционирующее от 12 вольтной сети. Потребуется устройство с нормально разомкнутыми контактными элементами.
  3. Запасной ключ с меткой. Можно использовать чип, запрограммированный под конкретную модель авто.

Непосредственно на метку производится намотка кабеля, так изготовляется катушка. Число витков выбирается с учетом модели иммобилайзера, оно составит до 50. Сверху намотку следует заизолировать изолентой.

Дальнейшие действия по сборке обходчика:

  1. Кабель, идущий на штатную антенну иммо, разрезается.
  2. Плюсовой контакт подается на элемент под номером 86 на реле. А отрицательный соединяется с выходом 85.
  3. Между элементами 85 и 86 вставляется предохранительное диодное устройство. Его анодный контакт надо припаять к выходу 85. Монтаж диодного элемента требуется для защиты управляющего модуля противоугонной системы от подачи обратного напряжения.
  4. Затем к контактному компоненту 87 А реле подсоединяется один из кабелей разрезанной электроцепи антенны, выполняется пайка. К этому же контакту подключается провод от самодельного модуля обхода.
  5. На разомкнутый выход 87 устанавливается второй кабель обходчика. Производится его пайка.
  6. К 30 контакту подсоединяется второй провод от электроцепи антенного адаптера.

Видео «Разработка модуля обхода своими руками»

Канал «Отключить иммобилайзер» рассказал об особенностях создания блока и показал процедуру реализации этой задачи.

 Загрузка ...

autodvig.com

Как обойти иммобилайзер? | Всё для автолюбителя

Большинство производителей комплектует свои автомобили штатным электронным противоугонным устройством — иммобилайзером (дословно с английского: обездвижитель) непосредственно при выпуске с завода. Из-за этого устройства иногда проблемой становится его некорректная работа или сбой в системе зажигания.  Обычно это приводит к невозможности запуска мотора.

К тому же, что делать, если вы установили автозапуск двигателя, но не можете воспользоваться полезной функцией из-за встроенного иммобилайзера. Как обойти иммобилайзер, чтобы иметь возможность воспользоваться всем удобством вашей сигнализации и по утрам прогревать автомобиль, заранее не выходя из дома?

Есть несколько способов для обхода штатного иммобилайзера. Давайте все их и рассмотрим, чтобы понять какой из них вам наиболее подходит. При этом помните, что любой обход иммобилайзера снижает защищенность автомобиля, так что перед тем пользоваться данным функционалом обдумайте, что для вас наиболее важно: удобство, комфорт или же безопасность автомобиля.

Применяем дополнительный ключ

Это самый простой и недорогой способ, который возможен без покупки дополнительного оборудования. Простая смекалка: необходимо закрепить второй ключ в зоне действия штатного иммобилайзера в салоне так, чтобы он всегда находился в разблокированном состоянии. Таким образом, вы отключаете любую сигнализацию, не имеющую своего блока обхода, и все прекрасно работает.

Такой способ обхода пригоден для более современных моделей автомобилей.

Наиболее популярный вариант исполнения такой “переделки” = это просто приклеить или закрепить ключ под обшивкой панели, в области работы иммобилайзера, чтобы он не был заметен. Но такой вариант намного снижает безопасность автомобиля.

Встроенный в схему блок обхода

Второй вариант — это приобретение сигнализации с уже встроенным блоком обхода иммобилайзера. Он подключается, получая сигнал с брелка управления сигнализации, тем самым позволяя системе автозапуска завести машину. Это наиболее эффективный способ обхода иммобилайзера, позволяющий оставить на относительно высоком уровне безопасность вашего автомобиля.

Исключаем иммобилайзер из схемы

Следующий вариант это просто убрать из схемы зажигания иммобилайзер. Данный вариант не требует постоянно оставлять в салоне автомобиля ключ, однако он тоже снижает безопасность. В этом случае необходимо наличие опыта в монтаже электрооборудования, чтобы некомпетентным вмешательством не повредить и не подвергнуть ваш автомобиль серьезному ремонту.

Приобретаем дополнительный блок обхода

И последний способ — дополнительно приобрести блок обхода иммобилайзера, который по функционалу может:

  • иметь свой собственный пульт управления, которым вы сначала отключаете иммобилайзер, а потом заводите автомобиль;

  • попросту позволяют постоянно подавать сигнал на иммобилайзер, как будто ключ находиться в салоне.

Некоторые минусы обхода иммобилайзера:

  • при автозапуске, если автомобиль оставлен на включенной передаче, может начать самопроизвольное движение («прыгнуть»). Такие случаи могут произойти с автомобилями более старых моделей с механической КПП. Во избежание таких случаев нужно приобретать сигнализацию с с датчиком нейтрального положения рычага КПП;

  • необходимо помнить, что охранная сигнализация с дистанционным запуском двигателя снижает защищенность вашего автомобиля. Поэтому, если вашу машину с отключенным иммобилизатором угнали, у вас могут появиться  проблемы со страховой компанией при выплате страховки.

Нужно иметь в виду, что установка таких систем — это довольно сложная операция, требующая знания проводки и определенного опыта.

Полезное видео по теме:

Читайте также:

myautoklass.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
