Как найти плюс в проводке автомобиля


Краткий курс автоэлектрики. Проводка. — бортжурнал Chevrolet Aveo Sedan Небесный Пегас 2006 года на DRIVE2

Решил я поделиться други знанием, поскольку не все знают вещи, которые мешают им с успехом самому тюнинговать и дорабатывать своего «коня». В общем и целом для монтажа многих устройств вам не понадобится автоэлектрик, поскольку вы в состоянии после прочитанной главы понимать что и как надо делать. Одна из нужных тем это проводка. Вот надо вам подключить в машине в электрическую цепь новое устройство. Поскольку в авто постоянный ток 12В, то и провода будет всегда два. Плюс и минус. Минус в авто идет через кузов. Так что не надо тянуть провод минуса если есть возможность подсоединиться к болту, который крепится к кузову.А теперь самое главное – методика расчета сечения проводов, предохранителей и другие тонкости.

В начале любого монтажа идет расчет. Перво наперво нам нужна схема нашей новой цепи, устройства, или группы устройств. Ну или вы должны прекрасно представлять ее себе в уме.Например схема новой цепи – подогрева зеркал.

Второе это определение максимальной нагрузки в вашей новой цепи или максимальная потребляемая сила тока всех элементов цепи в А (Ампер). Например я делал себе подсветку в салон. Максимальная нагрузка – это сумма потребляемого тока всех светодиодных лент включенных вместе. Определяем. По светодиодным отрезкам у меня получилось менее метра. Я знаю, что мощность 1м светодиодной ленты 5Вт (Ватт). Теперь вспоминаем физику. Мощность это произведение силы тока на напряжение (P=I x U). Напряжение бортовой сети авто 12В. Итак, I=P/U или 5Вт/12В=0.41А. Итак максимальный потребляемый ток моей новоиспеченной цепи будет 0.41А. В большинстве случаев на электрических устройствах уже пишут потребляемый ток/нагрузку. Например 200мА – это 0.2А.Еще пример. Я купил графический эквалайзер на заднее стекло. Начал устанавливать. На его блоке питания ленивые китаезы не написали ничего о потребляемой нагрузке. Но…подключается сие устройство в прикуриватель. Так вот, в штекерах которые идут в прикуриватель обязательно стоит предохранитель! Раскрутите и вы увидите. В моем случае на предохранителе было написано 3А. Все итак предельно ясно.

Третье это определение сечения проводов для нашей проводки. Если коротко, то возьмите себе за правило: 1мм2 сечения провода выдерживает 10А нагрузки. Вообще то такое сечение выдержит и 14А-17А, но напрягать провода не зачем. Сечение 0.75 – 7.5А. Да и попмните мои слова – всегда на проводах должен быть запас по нагрузке. Мало ли потом что-то еще подключать прийдется. Не тянуть же новые провода когда к этим подключиться можно. Как определить какой провод сечением? При покупке все продавцы знают. Просто скажите – мне одножильный на 1.5мм, или мне двужильный на 0.75. И на некоторых проводах написан иногда размер. Если сечение провода меньше положенного для нагрузки, то провод нагреется, задымится и ваше авто возможно сгорит.

Четвертое это выбор предохранителя. Если не будет предохранителя и произойдет короткое замыкание, то может случиться пожар. Значение предохранителя всегда должно быть больше тока максимальной нагрузки. Есть электрическая таблица для этого. Но в нашем случае она не актуальна, поскольку шаг занчений предохранителей в авто очень большой (10А, 15А, 20А). Например потребляемый ток/нагрузка в цепи 6.5 А. Ближайший предохранитель 10А. Значит предохранитель ставим на 10А. Или потребляемый ток/нагрузка в цепи 9.5 А. Значит предохранитель ставим на 15А (никогда не ставьте впритык). Ну или мы врезаемся в цепь. Сечение проводов в старой цепи имеет запас по нагрузке и позволяет добавить еще дополнительную нагрузку. Был предохранитель на 10А. Мы добавили свою нагрузку, и общая нагрузка в цепи вместе со старой составила 11 А. Значит меняем предохранитель в цепи с 10А на 15А.Да и, если мы предохранитель не меняем на боьшее значение а делаем абсолютно новую линию, то поскольку зачастую мест для подключения новых предохранителей у производителей специально не предусмотрено то подсоединяем его между клеммой аккумулятора плюс (+) и питающей линией плюс (+) нового соединения. Поясняю — между клеммой и предохранителем ничего не должно быть, никакой нагрузки. Они просто соединены проводом между собой. А от предохранителя уже провод идет запитывать линию плюс (+) вашего нового подсоединения. Вроде ясно изложил. На фото у меня предохранитель вставлен в пластиковый блок предохранителя (навесной предохранитель), который можно купить на рынке. Это отдельный блок для единичного предохранителя как раз для таких целей дополнительного подключения оборудования в автомобиле. Открыл крышечку блока, вынул обыкновенный предохранитель, ну или вставил обратно. Сделано это так, потому что (не знаю как в большинстве авто), но в блоке предохранителей Авео нет запасного гнезда и пары контактов для дополнительных предохранителей. Я полагаю это сделано специально, чтоб никто ничо не колхозил самостоятельно.
Пятое это проверка. Все потребители в ново созданной цепи (или измененной) должны выдерживать ток максимальной нагрузки. Пример. Устанавливал я в фонари заднего хода вместо штатных 21Вт лампочек 55Вт галогенки, чтоб лучше светило когда назад сдаю. Сделал расчет новой нагрузки: 55Вт+55Вт=110Вт. По вышеописанной формуле это нагрузка порядка 9А. А предохранитель старый на 10А. Ну поскольку кратковременное включение и до 10А дотягивать не будет, то можно было бы предохранитель даже старый оставить. Если перегорит, то поменять на 15А. Но дело вот в чем. При старой нагрузке 21Вт+21Вт=42Вт (или 3.5А по формуле) датчик заднего хода, который в нашей цепи, чувствовал себя уютно. А поскольку проводки у него тонкие, то он вряд ли выдержит новый ток в 9А. Шо делать? Для этих целей ставят разгрузочные реле. Но об этом позже…Соединяются элементы цепи автомобильными разьемами-фишками,

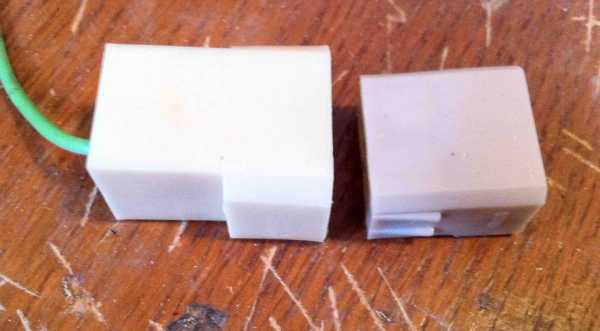

в которых вставлены клемы, с зажатыми в них проводами.И разьемы и клемы бывают папы и мамы.На каждой клеме есть фиксирующий язычок.Он предназначен для защелкивания клемы в разьем (фиксации).После того как мы вставляем клему в разьем и защелкиваем язычок, то обратно она уже не вылезет. Фиксирующий язычок как стрела удерживает клему внутри, поскольку он зацепился за выступ внутри разьема. Чтобы вытащить клему из разьема нужно теперь уже спереди скажем плоской отверткой с маленьким жалом загнуть/прижать язычок к горизонтальной плоскости и выдернуть клему за провод.

По моему излагал не заумно и понятно. Если вам понравилось и вы испытываете чувство благодарности за проделанную мной работу то не стесняемся СТАВИМ ПАЛЬЧИК ВВЕРХ и ЖМЕМ «Мне нравится»☺

www.drive2.ru

Как определить полярность провода

Вам понадобится

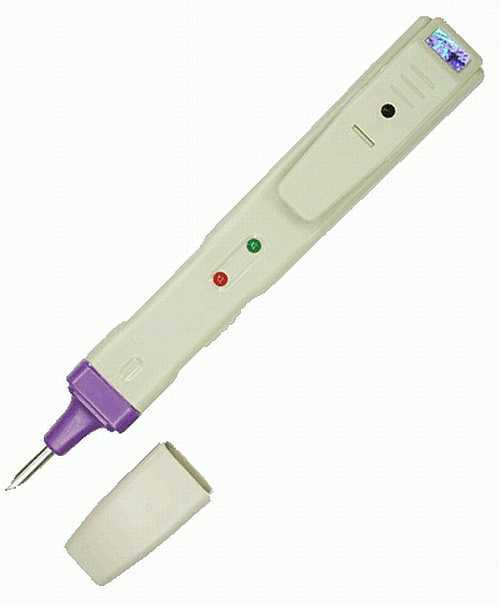

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режи

racing-nn.ru

Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

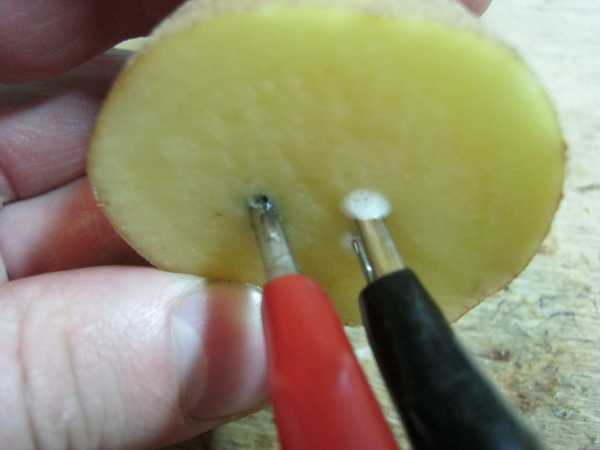

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

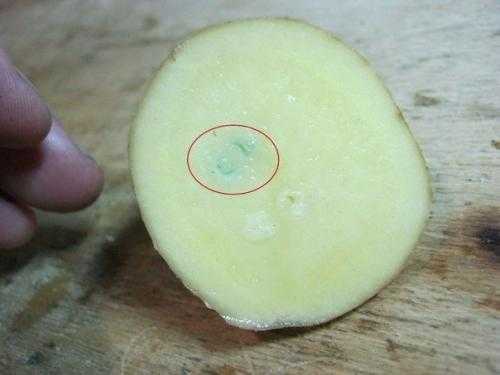

Около плюсового вывода на картошке образуется светло-зеленый цвет.

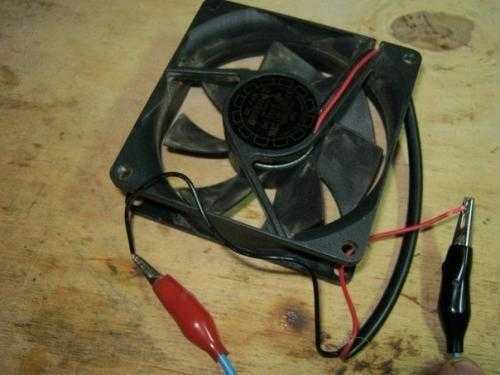

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном –  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов – фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда. Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что “защиты от дурака” (защиты от переполюсовки) ставят не во всех электронных приборах.

www.ruselectronic.com

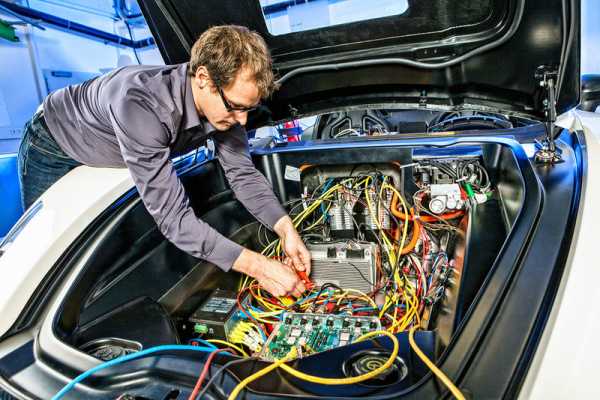

Как устроено электрооборудование в автомобиле — журнал За рулем

Как выглядит современная бортовая электросеть и как она будет эволюционировать в ближайшее время? Об этом рассказывает Максим Сачков.

StreetScooter

Куда ведет тенденция

Согласно статистике, в течение последнего десятилетия масса бортовой сети увеличилась на 10 кг — по кило в год! Электрические связи постепенно вытесняли механические. Общая длина проводов росла, их пучки становились все толще, и в машине оставалось все меньше неэлектрифицированных уголков. У некоторых автомобилей суммарная масса электрики уже перевалила за полцентнера.

К 2025 году, если ничего не предпринимать, бортовая сеть потяжелеет еще на десяток кило. Ведь на электронику возлагают все больше функций, чтобы уровень комфорта и безопасности продолжал расти. Однако разработчики не сидят сложа руки, а изыскивают способы сделать электросхему более легкой, компактной, надежной и быстродействующей.

Цифровая диета

Здорово похудеть электропроводке помогают… шины. Конечно, не те, которые на колесных дисках, а электрические, передающие цифровые сигналы. Разница с обычной аналоговой связью в том, что у исполнительных механизмов появились собственные блоки управления. И к ним подходят уже не толстые жгуты, а лишь один или пара (в зависимости от скорости передачи данных) информационных проводов, не считая питания («минус» традиционно сидит на кузове).

193

Бортовая сеть автомобиля включает в себя десятки управляющих блоков и сотни метров проводов. Количество возложенных на электронику задач будет расти, а значит, надо думать, как упростить электросхемы.

Бортовая сеть автомобиля включает в себя десятки управляющих блоков и сотни метров проводов. Количество возложенных на электронику задач будет расти, а значит, надо думать, как упростить электросхемы.

Бортовая сеть автомобиля включает в себя десятки управляющих блоков и сотни метров проводов. Количество возложенных на электронику задач будет расти, а значит, надо думать, как упростить электросхемы.

Такая архитектура позволяет избавиться от сотен метров проводов. И масса меньше, и дорогая медь экономится. Легче стало работать компоновщикам: проложить пару тонких проводов проще, чем пучок толщиной с руку.

Не думайте, что электрические шины применяют исключительно на дорогих моделях. У бюджетной Калины цифровой сигнал идет не только к двигателю, ABS и подушкам безопасности, но и к модулю передних дверей, управляющему э

www.zr.ru

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.

В этой статье я о трех простых способах расскажу.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька — кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. В случае если на красном проводе будет плюс, а на черном — минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается  мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.



С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном —  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

  • Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
  • Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
  • В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

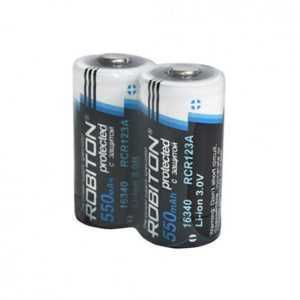

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

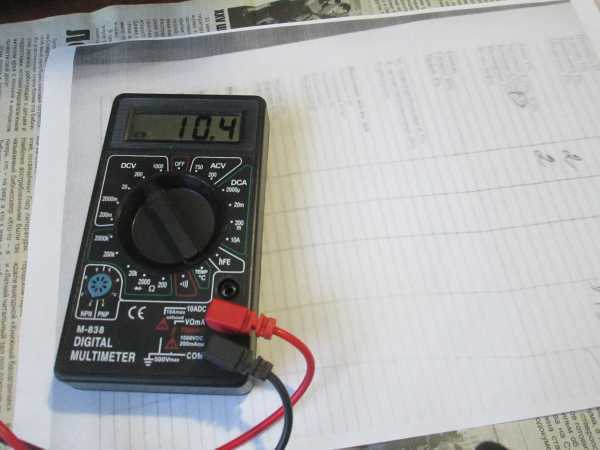

Мультиметр

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

  • Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

  • Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

Светодиод

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

Вам понадобится

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

1

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный — к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

2

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

3

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

4

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

5

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором — отрицательным и положительным.

Инструкция

1

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N — северный , S — южный) либо цветами (красный — северный, зеленый , синий или серый — южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

2

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением — к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

3

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий — минус, белый или красный — плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового — на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

4

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному — южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Обратите внимание

Не работайте под напряжением. Остерегайтесь механических травм.

Полезный совет

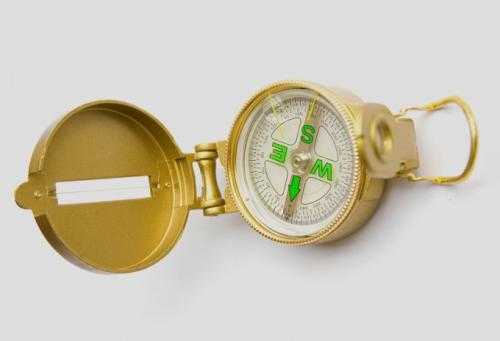

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

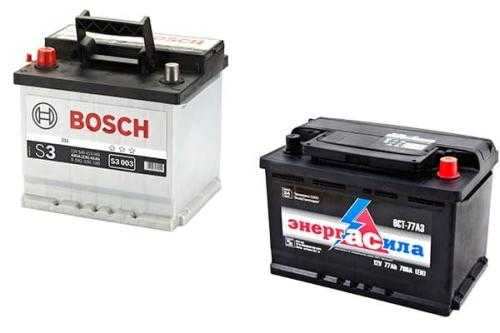

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

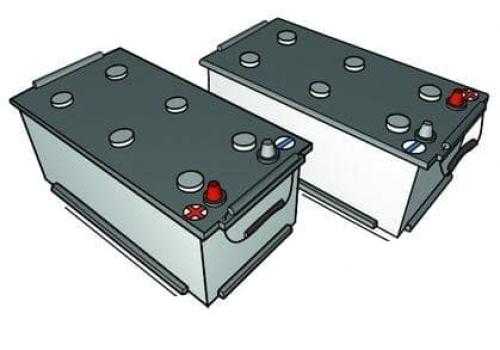

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

lajfhak.ru-land.com

🚘 Как найти обрыв и короткое замыкание в автомобиле мультиметром

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.

Признаки неисправности электропроводки

Прежде чем проводить диагностику электрики автомобиля, необходимо убедиться в том, что проблема с проводкой. Перечислим основные виды неисправностей электропроводки и их признаки:

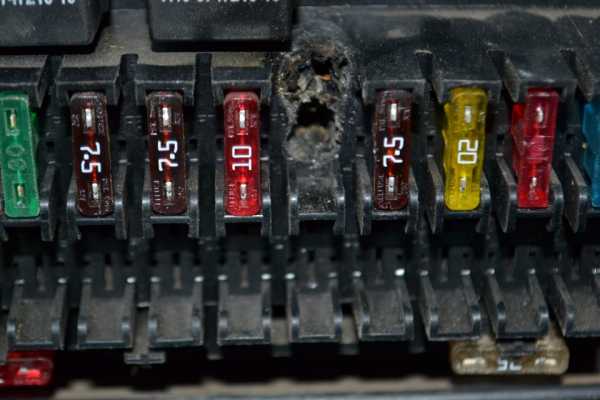

  • Короткое замыкание. Одна из самых опасных проблем с проводкой, способная вызвать опасное для здоровье задымление, и даже пожар – собственно это и есть признаки короткого замыкания в автомобиле. Важно немедленно прекратить эксплуатацию автомобиля, поскольку в перегретые от замыкания провода могут расплавить изоляцию соседних проводов и только усугубить ситуацию. Чаще всего такие проблемы заканчиваются перегоревшим предохранителем или реле.
  • Обрыв проводки. Это более безопасная неисправность, последствиями (и, одновременно, признаками) которой может стать лишь выход определённого электрического узла из строя (в некоторых случаях – и всей электрики).

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Поиск обрыва проводки в автомобиле

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Спасибо за подписку!

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

Как проверить авто аккумулятор мультиметром

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

  • Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт. Важно производить замер минимум через час после остановки двигателя.
  • Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам. Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.

olade.ru

Как определить полярность проводов которые идут к динамикам??

Конечно это «относительная» полярность, т. е. если подключить выводы наоборот динамик не сгорит. Обычно выводы «+» и «-» обозначены соответствующим знаком, либо цветом, «+» — красным, «-» — белым. Если же выводы никак не обозначены или Вам надо понять какой из кабелей подключен к тому или иному выводу динамика, не вынимая саму динамическую головку из установочного места, то самый простой и надежный способ — подать постоянное напряжение 12 вольт. При правильном подключении диффузор должен выталкиваться, т. е. выдвигаться наружу. Если он, наоборот, втягивается — полярность неверная. Можно подать и меньшее напряжение, вплоть до батарейки в 1.5 вольта, но соответственно наблюдать отклонение диффузора будет сложнее.

Подсоедините динамик к батарейке. Диффузор либо будет выпячиваться, либо втягиваться. Вот так и поймёте полярность.

Вольтметром, а если как дурак будет дергаться значит переменный.

Присоедини батарейку к проводам на 1.5 вольта, если (+) подключён к (+) мембрана поднимется а если (-) опустится .. Удачи.

Добавляю к сообщению Атлантис-Персонал.. . 1. С помощью батарейки 1,5 В определяем где «+» у динамика. Когда динамик «выпячивается» то полярность верная. На батарейке плюс указан. 2. С помощью батарейки и лампочки или мультиметра (цешки) выясняем одноименные провода в начале и конце кабеля. 3. Выход усилителя обычно маркирован. Если нет то «минус» обычно подключен к корпусу усилителя и его можно вызвонить с помощью мультиметра. 4. Подключаем все и проверяем фазировку. Если отключить один динамик то громкость басов должна уменьшится. Если увеличивается — значит на одном из динамиков перепутана полярность.

К-стати, у Цэшки при измерении сопротивления ЩУПЫ ПЕРЕПОЛЮСУЮТСЯ, лутше батарейкой.

с помощью электронного тестера.

Отвечаю по «Добавлено»: Обычная (не мостовая) схема включения колонок характеризуется тем, что один из проводов выхода каждого канала соединён с общим проводом. Достаточно найти два замкнутых провода (собственно: соединённых с общим, а значит и между собой) — это будут «минусы» колонок. Соответственно, два других — «плюсы». Хотя, «плюс» или «минус» — здесь неважно, можно и наоборот. Важно, чтобы одноимённые полюса динамиков подключались к одноимённым полюсам выхода, т. е если у одного «плюс» пустили на корпус, то и у другого — тоже. Сложнее с фазировкой МОСТОВЫХ усилителей. У них на корпус ни один провод выхода не прицеплен. В таких случаях, если у усилителя есть кнопа включения режима «МОНО», можно, переключив усилок в этот режим, подав на него входной сигнал и подключив динамик к одному проводу одного канала, на второй конец динамика подать сигнал поочерёдно с обоих проводов другого канала. Когда к динамику присоединены одноимённые провода обоих каналов, звука в нём не будет (из-за разброса характеристик каналов может быть сильно ослабленный звук) . Если режима «МОНО» нет, можно тупо соединить между собой входы усилителя (ЛК и ПК) , и подать на них сигнал с одного канала источника сигнала. Замечания к полярности подключения динамиков те же: полярность неважна, важно, чтобы одноимённые полюса динамиков подключались к одноимённым полюсам выхода. ЗЫ: И, ИМХО, если на динамик подать 12В, как кто-то советовал выше, куда прогнётся диффузор можно и не успеть заметить — запах паленой бумаги катушки отвлечёт внимание, а тем временем динамик попросту сгорит, ибо 12 В постоянки на 4 Ом катушку = 3 ампера.. . А проводочек-то на катушке отнюдь не 0,8 мм.. . Раскалится мгновенно. Только 1,5…3 В, и то — кратковременно.

Вы не то пишите, как узнать полярность динамика любой дурак знает. Вы напишите как узнать полярность выхода усилителя, не лазая к нему. и не про два динамика-если у меня их восемь?

Тогда залей в уши кипящий свинец и выкали глаза расскалёнными иглами!

Да просто присоедени светодиод он будет подавать признаки жизни если мощности хватит а проверить плюс минус диода можно все той же батарейкой)

с помощью мультеметра в режиме замера постоянного тока и батарейки 1.5 вольта. если вч динамик)

полярность проводов проверяй точно также, батарейкой, но подключай её с того места, где динамик подключается к усилителю.

Динамик проверяешь батарейкой, выдвигается полярность правильная, втягивается неправильная. У усилка полярность узнаётся мультиметром точнее вольтметром, я узнавал полярность на мостовом усилка тда7294 с помощью проверки постоянного напряжения, включил его, дал немного громкости, воткнул контакты на постоянке в усил, если показал например -12в то полярность перепутана на выходе, (красный с черным) если просто 12в то полярность верна, ну это для самоделки если не знаешь где полярность и только на мосту. В обычных усилках все просто, ноль на динамик можно с корпуса взять)

touch.otvet.mail.ru

Как сделать индикатор для проверки проводки в автомобиле. Как найти в автомобиле плюсовой провод. Как найти короткое замыкание в авто


Как сделать индикатор для проверки проводки в автомобиле. Как найти в автомобиле плюсовой провод

Как определить и проверить полярность с помощью мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи

auto21rus.ru

Как найти утечку тока в автомобиле

Иногда после длительной стоянки автомобиля при включении слышны только щелчки реле либо стартер все-таки включается, но крутит слабо. Все эти симптомы свидетельствуют о том, что аккумулятор во время стоянки разрядился полностью или частично.

Зачастую причиной разряда бывают невыключенные фары или габаритные огни

Саморазрядом это объяснить нельзя – исправный аккумулятор разряжается долго, несколько месяцев – а значит, произошла утечка тока, либо имеется неисправность в системе зарядки аккумулятора, и водитель, ставя автомобиль на стоянку, не знал о том, что аккумулятор недостаточно хорошо заряжен.

Распространенные причины утечки тока

Диагностируя причину преждевременной разрядки, необходимо (и это общее правило для диагностики любой неисправности в автомобиле) отсечь причины, свидетельствующие не о неисправности. А вернее, о невнимательном отношении к автомобилю. К примеру, аккумулятор может быть старым и выработавшим ресурс, клеммы покрыты окалиной, либо провода могут быть в плохом состоянии и т.п. Зачастую причиной разряда бывают невыключенные фары или габаритные огни. Если же повода думать, что причиной разряда стал один из вышеперечисленных или сходных факторов, нет, можно констатировать наличие неисправности проводки и начинать поиск места утечки.

Допустимые пределы потребления тока аккумулятора

В автомобиле имеется ряд «санкционированных» постоянных потребителей электричества. Это могут быть часы, память электронного блока управления двигателем, сигнализация и т.п. Все они постоянно запитаны, так как память ЭБУ, к примеру, стирать не рекомендуется, иначе блок будет переобучаться, запоминая текущие настройки заново, а сигнализация вообще работает как раз в те моменты, когда двигатель выключен и автомобиль стоит на месте.

Из этого следует, что потребление тока на стоянке – нормальное явление и должно иметь какую-то постоянную величину, которую можно вычислить, сложив потребление всех потребителей. К примеру, сигнализация может потреблять порядка 20 мА, память часов — 1 мА, магнитола — 3 мА и так далее. Суммарное потребление должно колебаться в пределах 50 – 80 мА. Это небольшое потребление (к примеру, даже одна включенная лампа потребляет в районе 500 мА), и сильно разрядить современный аккумулятор такими утечками нельзя даже зимой.

Если же по результатам измерений выясняется, что средняя величина постоянного потребления существенно превышена, значит, в бортовой сети есть утечка и ее необходимо устранить.

Как самостоятельно определить наличие утечки тока

Основных причин интенсивного разряда две – наличие  «несанкционированного» потребителя тока, либо короткое замыкание в бортовой цепи. Обнаружить утечку тока, поглощаемого постоянно работающим потребителем, можно, воспользовавшись бытовым прибором под названием «мультиметр».

Мультиметр

Для поиска неисправности мультиметр необходимо перевести в режим амперметра, не забывая о том, что ток в бортовой сети постоянный, и выставить диапазон измерения до 10 Ампер.

Перед началом измерений амперметр необходимо правильно подключить к бортовой сети, а потребители тока, наоборот, должны быть, по возможности, отключены.

Причиной несанкционированного потребления тока часто становится какой-нибудь прибор из числа дополнительного оборудования

Чаще всего амперметр подключают в разрыв цепи. Для того чтобы образовать разрыв, необходимо снять с плюсовой клеммы аккумулятора провод, а затем вновь замкнуть цепь, подключив один провод амперметра к самой клемме, а другой – к снятому проводу. Ни в коем случае нельзя подключать мультиметр, работающий в режиме амперметра, к плюсовой и минусовой клеммам аккумулятора, так как в результате этого действия получится то самое короткое замыкание, и в приборе сгорит предохранитель.

Если вы все сделали правильно, на дисплее мультиметра высветится число, соответствующее силе тока, потребляемого постоянно подключенными электроприборами. Если сила тока выше нормы, значит, есть утечка.

Поиск утечки тока

Причиной несанкционированного потребления тока часто становится какой-нибудь прибор из числа дополнительного оборудования (штатного или нештатного), которого в современных автомобилях с каждым годом становится все больше.

Начиная искать утечку, прежде всего, следует обратить внимание на приборы, установленные в автомобили нештатно, к примеру, на сигнализацию или дополнительный вентилятор охлаждения. Штатная проводка автомобиля хорошо защищена, и возникновение в ней короткого замыкания возможно лишь после существенных металлических повреждений (разрушение защитного кожуха в результате ДТП, например). Зато проводку нештатных приборов приходится укладывать в первое попавшееся место, которое при поверхностном осмотре кажется подходящим, на самом деле таковым не являясь. Именно в этой проводке чаще всего и возникает короткое замыкание – наиболее распространенная причина появления утечек тока.

К примеру, проложенные провода могут оказаться слишком близко к блоку двигателя и начинают плавиться под воздействием исходящего от него тепла или просто тереться о край металлического кронштейна. И то, и другое приводит к нарушению изоляции и появлению короткого замыкания.

Итак, алгоритм поиска утечки тока, по совету мастеров-электриков, должен быть таким. Измерив силу тока амперметром и убедившись, что утечка есть, нужно переходить к визуальному осмотру, начиная с нештатно установленных приборов и их частей, подверженных механическому воздействию. К примеру, в случае с сигнализацией это могут быть «концевики» — специальные длинные кнопки, размыкающие и замыкающие цепь при открытии и закрытии дверей.

Убедившись, что видимых следов деформации, обгорания и коррозии на проводах нет, стоит прибегнуть к более сложным методам диагностики, позволяющим сузить круг поиска. К примеру, электрики часто вынимают по очереди предохранители из каждой цепи, внимательно следя за тем, искрят контакты при размыкании или нет. Если искрение наблюдается, а в цепи напряжения быть не должно (приборы, которые она питает, должны быть в данный момент выключены), вполне возможно, утечка тока именно там.

Определив подозрительную часть проводки, следует искать замыкание в ней, «прозванивая» провода, один за другим на предмет целости. Это делается все тем же мультиметром, но в режиме омметра, так как в данном случае необходимо наблюдать сопротивление интересующего нас провода. Показания сопротивления, так же, как и сила тока при нормальной разрядке аккумулятра, должны быть больше нуля, а конкретная величина зависит от сечения измеряемого провода.

Итак, найти утечку тока самостоятельно вполне реально, если научиться пользоваться мультиметром и освоить метод исключения, обращая внимание попутно на различные странности – оплавленные или перетертые провода, следы ржавчины вблизи проводки и так далее.

blamper.ru

Как прозвонить короткое замыкание в авто. Короткое замыкание электропроводки и электроприборов в машине

Мультиметры укомплектованы двумя щупами, с красным (плюс) и черным (минус) проводами, которыми проводится измерение напряжения. Щуп с черным проводом подсоединяется к гнезду, обозначенному надписью COM, а щуп с красным проводом подсоединяется к гнезду, расположенному с правой стороны. На панели мультиметра с левой стороны находится еще одно гнездо, предназначенное для измерения постоянного тока до 10 ампер, поэтому нужно быть внимательным, чтобы не сжечь прибор, перепутав гнезда.

Как найти обрыв в проводе

Если вы осмотрели провод, и в нем нет явного признака повреждения, но он все равно не функционирует, его нужно проверить с помощью мультитестера. Рассмотрим как мультиметром прозванивают провода на примере силового кабеля компьютера и VGA кабеля к монитору.

Берем силовой кабель компьютера, и одним из щупов касаемся вывода на вилке, а второй вставляем в разъем. Если обрыва провода нет, раздастся характерный звук, сообщающий о том, что линия замкнута. Поврежденный провод не даст замыкания, и, естественно, мультиметр не издаст звукового сигнала.

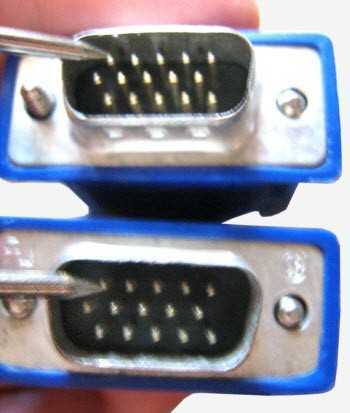

Чтобы проверить провод на обрыв в VGA кабеле, берем оба разъема и прикладываем один щуп к штырьку на первом разъеме, а другой щуп к симметрично расположенному штырьку второго разъема. Касание должно быть аккуратным, чтобы щуп не соприкасался с корпусом разъема, иначе сигнал раздастся не зависимо от того, к какому штырьку приставлен щуп на противоположном разъеме.

Определить, что кабель поврежден — это полдела, нужно еще установить, где находится обрыв. Для этого щупы следует зафиксировать на обоих концах кабеля, и руками осторожно деформировать провод на протяжении всей его длины, от одного конца до другого. Когда поврежденная жила соединится внутри оболочки, раздастся сигнал мультиметра — это значит, что в этом месте повреждение. Эту процедуру удобнее делать вдвоем: один человек удерживает контактные щупы, а его помощник изгибает провод.

Есть еще один способ найти обрыв. Вместо щупа припаивается тонкая стальная игла, и, постепенно протыкая изоляцию провода до соприкосновения с жилой, участок за участком прозваниваем весь провод. В том месте, где сигнала не будет, находится обрыв.

Проверка короткого замыкания

Чтобы проверить провод на короткое замыкание, нужно поставить мультиметр на измерение сопротивления и подсоединить один щуп к одному проводку, а второй к другому. Если сопротивление равно нулю, замыкания нет, а если сопротивление выше нуля, значит, имеется замыкание. Но нужно знать, что у этого прибора малое напряжение, и им не всегда можно обнаружить КЗ, а если получится это сделать, то только на небольшом отрезке проводки.

Мультиметром можно проверить высоковольтные провода зажигания в автомобиле.

Для этого нужно отсоединить провод от свечи и от катушки зажигания, круговой переключатель измерительного прибора установить в режиме омметра минимум на 10 кОм, и подключить щупы к концам провода. В зависимости от типа проводов, сопротивление будет показываться 3,5-10 кОм. Проверив все провода, определите разброс их сопротивления, он не должен составлять больше 4 единиц.

Вы заметили, что не работают, например, лампы габаритного света левого борта. Заглянув в блок предохранител

elektrikar.ru

les66.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
