Замена ремня кондиционера Форд Фокус 2 (Duratec HE)
Замена приводного ремня компрессора кондиционера Ford Focus 2 (1.8-2.0 Duratec HE)
Снятие и установка
Снятие и установка
Общее оборудование: нож
Общее оборудование: нож
Снятие
УВЕДОМЛЕНИЯ: Ремень компрессора кондиционера не подлежит повторному использованию, так как он рассчитан только на однократное растягивание при надевании на шкивы. Неследование этому указанию может привести к преждевременному выходу ремня из строя.
Чтобы снять ремень компрессора, необходимо снять крышку компрессора. Неследование этому указанию в результате может привести к повреждению компрессора.
1. Снимите правое переднее колесо.
2. Снимите правый передний локер.
3. Снимите защиту двигателя.
Поверните фиксирующие элементы против часовой стрелки.
4. Используя подходящий нож, перережьте ремень кондиционера и снимите его.
Установка
ПРИМЕЧАНИЕ: Установите новый ремень компрессора.
1. Протрите оба шкива, чтобы ремень не проскальзывал при установке.
2. Установите установочный инструмент (поставляется в комплекте запасных частей) на шкив коленчатого вала в положении «9 часов» (крышка компрессора для наглядности показана снятой).
3. Установите ремень компрессора (крышка компрессора для наглядности показана снятой).
1) Наденьте ремень на шкив компрессора кондиционера.
2) Наденьте ремень на установочный инструмент.
4. Установите направляющий инструмент (поставляется в комплекте запасных частей) на ремень компрессора (двигатель для наглядности показан снятым).
Изогнутый конец инструмента устанавливается на ремень, а плоский конец — между компрессором и масляным картером.
5. Убедитесь в том, что ремень компрессора кондиционера правильно расположен в канавках шкива компрессора.
6. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
ПРИМЕЧАНИЕ: Надевайте ремень компрессора на шкивы по мере проворачивания двигателя.
Проворачивайте двигатель до тех пор, пока установочный инструмент не встанет в положение «6 часов» (крышка компрессора для наглядности показана снятой).
7. Снимите установочный инструмент.
8. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
Проверните двигатель еще на 360 градусов.
9. Убедитесь в том, что ремень компрессора кондиционера правильно расположен в канавках шкивов.
Если ремень компрессора расположен неправильно, повторите процедуру установку.
Если ремень компрессора расположен правильно, отбракуйте установочный инструмент.
10. Снимите направляющий инструмент с ремня компрессора.
Отбракуйте направляющий инструмент.
11. Установите защиту двигателя.
12. Установите правый передний локер.
.
13. Установите правое переднее колесо.
car-tool.ru
Приспособление для установки приводных ремней FORD
СПЕЦИФИКАЦИЯ
| Код товара | 49645 |
| Объем | 1 |
| Артикул | AR060059 |
| Страна производитель | Тайвань |
ОПИСАНИЕ новинка
Приспособление используется для установки новых и удаления изношенных гибких приводных ремней различных агрегатов двигателей. С помощью монтажных приспособлений производится быстрая и безопасная замена, без возможных механических повреждений ремней, какие случаются при использовании других монтажных инструментов таких, как монтировка.
Двигатели: 1.6L Duratec-16V Ti-VCT (Sigma), 1.6L Duratec-16V Ti-VCT (Sigma), 2.0L Duratec-HE (MI4), 2.5L Duratec (VI5), 2.5L Duratec-ST (VI5), 2.5L Duratec-VE (VI5).
Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.
На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).
Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения, обслуживания и применения.
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
2) Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.
3) Не допускать падения инструмента с большой высоты на твердую поверхность.
4) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
5) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
6) Правильно и своевременно производить работы по техническому обслуживанию инструмента.
7) При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.
8) Правильно и своевременно производить очистку инструмента от загрязнений.
.
Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
www.jonnesway.ru
Помогите советом, как снять ремень кондиционера?
Начну сначала. Потекла трубка ГУРа. Вообщем я всё снял, ГУР вытащил с трубкой. Ирешил я помениять ремень ГУРа и генератора, т к на него попало масло с ГУРа. А вот как снять ремень с кондёра я не соображу. Может есть какие Кулибины которые подскажут как его снять не резав. Просто я купил только ремень ГУРа. Ремень кондера в хорошем состоянии.Машина: Форд Фокус 2 1,6 мотор
| b.2 Дубль существующего топика. Запрещено создавать новые темы, уже обсуждавшиеся в данном разделе, с вопросами, ответы на которые даны в разделе FAQ конкретного раздела. Подробнее.. Тему вам указали |
4eTJlAHuH
21 April 2012
Помогите советом, как снять ремень кондиционера?
Приводной ремень и ролик на двигателе, устранению свиста, гарантийный (сообщение #11869796) Если вот так:?
Делается элементарно. Берем головку на 10 и откручиваем прижимную пластину шкива, снимаем ее. Далее видим что шкив компрессора зафиксирован от снятия кольцом. снимаем кольцо и тянем шкив вместе с ремнем который надет на его.Обратно ставим так. Одеваем новый ремень на шкив коленвала, затем вдеваем шкив компрессора в его подбираем трубку(я использую торцовый ключ на 13) диаметром больше вала компрессора но меньшим чем диаметр отверстия шкива чтобы свободно заходил ,пропускаем трубку через шкив и одеваем на вал примерно 0,5 см и немного надавливаем в низ,шкив од действием сопротивления ремня сам заскакивает на вал.Все одеваем штопорное кольцо и прикручиваем прижимную пластину (та на которой три выступа).Все занимает не более 5 мин. Преимущество данного способа простота, целостность ремня при монтаже и демонтаже т.к. ремень не испытывает огромных нагрузок во время процесса монтажа.Оказывается описать дольше чем сделать
… то попробую,
ffclub.ru
Замена ремня кондиционера Форд Фокус 2
Замена ремня кондиционера Форд Фокус 2, так же как и замена ремня генератора потребует специальных приспособлений. Особенностью конструкции приводных ремней Ford Focus можно считать отсутствие регулировочных болтов, которыми можно натянуть или ослабить ремень для его снятия. К сожалению (или к счастью ничего этого в Фокусе нет). Производитель предписывает следующую схему.
Первое, ремень кондиционера Форд Фокус меняется раз в 100 тысяч километров вне зависимости от его состояния. Второе, повторная установка ремня кондиционера не допускается. Поэтому механизма снятия ремня кондиционера Ford Focus просто не предусмотрено, ремень разрезается обычным ножом и выбрасывается. Установка нового ремня кондиционера осуществляется с помощью специальных приспособлений, которые вы можете увидеть на фото далее.

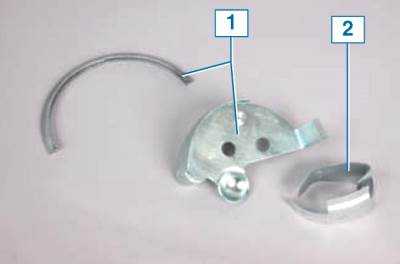

Приспособления для установки ремней Ford Focus
