Форд мондео 4 ремонт рулевой рейки – Ремонт рулевой рейки Форд Мондео-4 (Ford Mondeo-4)

Рулевая рейка Форд Мондео 4: признаки неисправности, диагностика и ремонт

Рулевая рейка, установленная на модели Форд Мондео 4, является одним из самых прочных и надежных узлов в общей архитектуре автомобиля. Повышенная прочность является обязательным фактором, поскольку составляющая постоянно подвергается износу в процессе поворотов рулевого колеса. Но рулевая рейка Форд Мондео 4 так же может сломаться, либо издавать нехарактерные звуки, свидетельствующие о появлении неисправности. Несмотря на всю сложность проблемы, мастера, работающие в нашей компании, имеют колоссальный опыт в этой области и с легкостью устранят поломку.

Составляющие механизмы детали

Ремонт или замена комплектующей не производится без тщательного разбора всех составляющих механизма:

• Картер, внутри которого спрятаны остальные части рейки
• Рулевые тяги и наконечники, крепящиеся на выдвигающихся частях составляющей, отвечают за поворот колес



• Специальные шестерни, передающие рулевое усилие на колесную пару
• Пружины, используемые для прижима шестерен к рейке, обеспечивают отсутствие люфтов, а также свободного прокручивания руля
• Ограничители, которые устанавливают максимальное значение поворотов рулевого колеса
• Подшипники, облегчающие движения рейки



Основные симптомы неисправности

Ремонт рулевой рейки Мондео 4 начинается в тот момент, когда мастер продиагностирует характер поломки. Вот основные моменты, на которые нужно обратить внимание перед починкой:

• При совершении длительных остановок под капотом автомобиля образуются масляные лужи
• ГУР издает нехарактерное гудение
• Руль начинает проворачиваться слишком туго, либо совершенно не крутится в правую или левую сторону.
• Поворот колесной пары сопровождается стуком в определенном положении

Важно! Умение слушать собственный автомобиль является главным методом по выявлению неисправностей. Особенно это касается вопросов, связанных с рулевой рейкой транспортного средства!

Из-за чего ломается деталь?


Рулевую рейку Форд Мондео 4 купить не трудно, но стоимость отдельной составляющей может сильно ударить по карману. Чтобы не допустить данной ситуации, давайте рассмотрим основные причины поломок рулевой рейки на Mondeo 4:

• Жидкость ГУ должна быть чистой и прозрачной. Несвоевременная замена может привести к быстрому износу ГУР и полному выходу детали из строя
• При вождении в холодную погоду необходимо прогревать жидкость так же, как и мотор. Делается это аккуратными поворотами руля перед началом движения. Халатное отношение к подготовительной процедуре способно вывести рейку из строя за считанные месяцы.



Обратите внимание! Самой частой причиной поломок является неаккуратное вождение по отечественным дорогам, а также при езде по проселочным трассам, покрытым гравием. Пыль, тряска, отлетающие камушки – все это медленно, но верно изнашивает и забивает рейку

Диагностика

Ремонт рулевой рейки Форд Мондео 4 всегда начинается с диагностики. Производится она следующим образом:

Автомобиль устанавливается в специальный гараж с ямой, либо поднимается для свободного доступа к подрулевому пространству. В условиях СТО возможен полный разбор рулевого механизма для тщательного выявления причины поломки.

Начальная диагностика производится мастерами в паре. Пока один из техников медленно прокручивает руль в разные стороны, другой выясняет положение колес, в котором слышен стук. Таким же образом могут выявляться возможные течи жидкости ГУ.



Регулировка рулевой рейки

Ремонт рейки Мондео 4 редко обходится без регулирования, с помощью которого можно избавить автомобиль от стука в процессе поворота колес.
Процесс отладки:

• Освобождается подрулевое пространство
• Находится гайка рулевой рейки, которая зачастую скрыта пластиковой заглушкой
• С помощью специального инструмента гайка аккуратно затягивается с периодичными поворотами руля
• Операция затягивания производится до полного исчезновения посторонних звуков
• При излишнем загрязнении деталь выбивается молотком, удаляются излишки налипшей грязи, производится смазывание резьбы



Ремонт в СТО

У детали рулевая рейка Форд Мондео 4 цена достаточно высокая, поэтому покупка новой комплектующей может затянуться на долгий срок. Восстановление старой детали является самым популярным методом ремонта. В условиях автосервиса оно производится следующим образом:

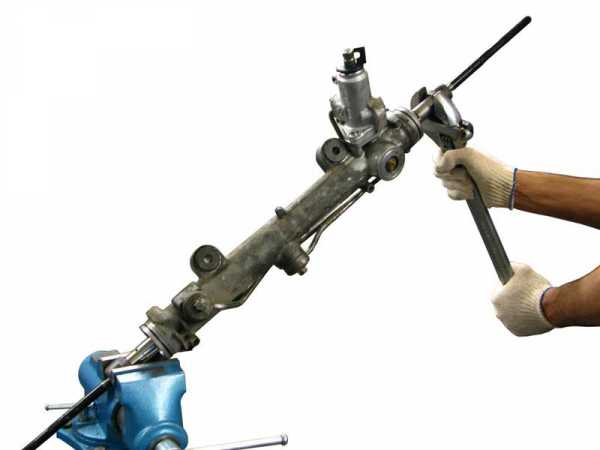

• Рулевая рейка снимается с автомобиля, прочно фиксируется на специальных струбцинах
• Убирается гайка хвостовика распределителя, снимается регулировочная гайка прижима, удаляется пружина, и извлекается сам прижим
• Убирается стопорное кольцо для освобождения распределителя
• Из корпуса выбивается шток рулевой рейки
• Снимается сальник
• Все детали проходят процедуру тщательной очистки от продуктов износа, масла и избыточного загрязнения
• Производится шлифовка штока рулевой рейки. Шейки распределителя также подвергаются данной процедуре
• После подготовки деталей к сборке устанавливается новый сальник рулевой рейки



• Шток обезжиривается, сушится. На его поршни устанавливаются новый уплотнители, а гребенка обильно смазывается. После этого шток возвращается на место
• Производится смазывание шестерней распределителя, а также устанавливается сам распределитель
• Установка верхнего подшипника с усадкой
• Монтируется новый верхний сальник, после чего возвращается гайка хвостовика и специальная заглушка
• Ставится прижим штока, после него – пружина, и ее регулировочная гайка
• Возвращается стопорное кольцо
• Смазывается и устанавливается тыльная опора штока
• Возвращаются шарниры рулевых тяг, а также сами рулевые тяги с пыльниками
• Производится общая проверка работоспособности рейки перед установкой на автомобиль

Советы автомобилистов

Купить рулевую рейку Мондео 4 не трудно, поскольку вся сложность упирается лишь в деньги. Но обычные меры предосторожности помогут вам сохранить функциональность и целостность детали на долгие годы.
О чем следует помнить?

• Никогда не нужно проворачивать руль до упора без необходимости
• Обязательно прогреваем жидкость ГУ перед началом езды в холодное время года
• Своевременно меняет жидкость ГУ, если она обретает мутный цвет
• Слушаем собственный автомобиль, периодически проводя диагностику в автомобильном сервисе.

Итоги

Самостоятельные попытки ремонта рулевой рейки могут привести к образованию большего количества неисправностей. Лучшим методом в данной ситуации является своевременная диагностика автомобиля, умение слушать посторонние шумы, а также аккуратное вождение в условиях российских дорог. Только так вы сможете обеспечить себе полный комфорт и безопасность в процессе управления автомобилем.

gidravto.ru

Ремонт рулевой рейки Форд Мондео-4 (Ford Mondeo-4)

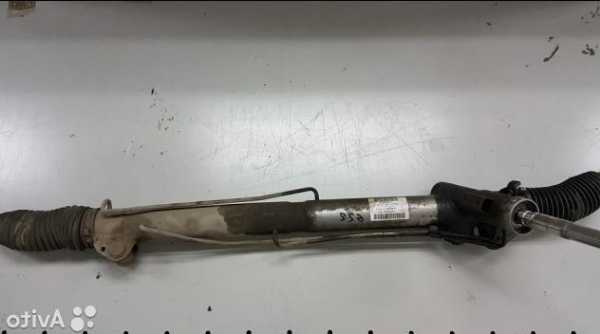

Рулевая рейка Мондео 4

Далее на нее наклеивается клеем стопорное кольцо с усиками, попадающими в пазы — так заглушка защищается от проворота и откручивания.

Рулевая рейка Форд Фокус 3. Причина стука.  Пневмоподвеска на Форд Мондео 4 Классика+Уровни — Продолжительность:…

Начальная диагностика производится мастерами в паре. О секретах фирмы Форд можно говорить часами.

Но обычные меры предосторожности помогут вам сохранить функциональность и целостность детали на долгие годы. Так почему же эти рейки так часто выходят из строя на постгарантийных машинах? Кроме того стальные картера дешевле алюминиевых.

Повышенная прочность является обязательным фактором, поскольку составляющая постоянно подвергается износу в процессе поворотов рулевого колеса. Но рулевая рейка Форд Мондео 4 так же может сломаться, либо издавать нехарактерные звуки, свидетельствующие о появлении неисправности.

Несмотря на всю сложность проблемы, мастера, работающие в нашей компании, имеют колоссальный опыт в этой области и с легкостью устранят поломку.

Составляющие механизмы детали Ремонт или замена комплектующей не производится без тщательного разбора всех составляющих механизма: Картер, внутри которого спрятаны остальные части рейки Рулевые тяги и наконечники, крепящиеся на выдвигающихся частях составляющей, отвечают за поворот колес Специальные шестерни, передающие рулевое усилие на колесную пару Пружины, используемые для прижима шестерен к рейке, обеспечивают отсутствие люфтов, а также свободного прокручивания руля Ограничители, которые устанавливают максимальное значение поворотов рулевого колеса Подшипники, облегчающие движения рейки Основные симптомы неисправности Ремонт рулевой рейки Мондео 4 начинается в тот момент, когда мастер продиагностирует характер поломки.

Вот основные моменты, на которые нужно обратить внимание перед починкой: При совершении длительных остановок под капотом автомобиля образуются масляные лужи ГУР издает нехарактерное гудение Руль начинает проворачиваться слишком туго, либо совершенно не крутится в правую или левую сторону.

Поворот колесной пары сопровождается стуком в определенном положении Важно!

Умение слушать собственный автомобиль является главным методом по выявлению неисправностей. Особенно это касается вопросов, связанных с рулевой рейкой транспортного средства! Из-за чего ломается деталь? Рулевую рейку Форд Мондео 4 купить не трудно, но стоимость отдельной составляющей может сильно ударить по карману. Чтобы не допустить данной ситуации, давайте рассмотрим основные причины поломок рулевой рейки на Mondeo 4: Жидкость ГУ должна быть чистой и прозрачной.

Несвоевременная замена может привести к быстрому износу ГУР и полному выходу детали из строя При вождении в холодную погоду необходимо прогревать жидкость так же, как и мотор.

Делается это аккуратными поворотами руля перед началом движения. Халатное отношение к подготовительной процедуре способно вывести рейку из строя за считанные месяцы.

Самой частой причиной поломок является неаккуратное вождение по отечественным дорогам, а также при езде по проселочным трассам, покрытым гравием. Пыль, тряска, отлетающие камушки — все это медленно, но верно изнашивает и забивает рейку Диагностика Ремонт рулевой рейки Форд Мондео 4 всегда начинается с диагностики.

Картер рейки весь стальной — это гарантирует отсутствие таких неисправностей, преследующих фордовские рейки все предыдущее время, как износ картера распределителя и износ картера цилиндра. Кроме того стальные картера дешевле алюминиевых. Перепускная воздушная трубка между пыльниками теперь тоже приварена намертво к картеру и не может просто так соскочить, как бывало ранее.

Качество металла хорошее, зубья твердые, обработка чистая. Так почему же эти рейки так часто выходят из строя на постгарантийных машинах? Как будто по мановению волшебной палочки сразу после окончания гарантийного периода «карета превращается в тыкву».

О секретах фирмы Форд можно говорить часами. Талант заключается не только в том, чтобы создать автомобиль, но и в том, чтобы в одночасье он исчез. Такова политика компании и с этим ничего не сделаешь.

Если Форд сделает надёжный автомобиль, то их перестанут покупать. Поэтому каждый уважающий себя современный автопроизводитель внедряет в конструкцию авто мину замедленного действия, которая должна сработать ровно по часам.

Вот с такими «минами» мы и имеем дело.

Ремонт рулевой рейки на Ford Mondeo 4 Ремонт рулевой рейки на Ford Mondeo 4 в СПБ.

Первое слабое место — быстроизнашивающаяся втулка С виду все хорошо — втулка трется по вал-рейке через тефлоновую вкладку, которая имеет достаточно большую площадь и изначально установлена плотно. Сама алюминиевая втулка имеет самоцентрирующуюся конструкцию.

К примеру у Тойоты тефлоновые вкладки не изнашиваются и за тыс.

Составляющие механизмы детали

Допускают высокие температуры, химически агрессивные жидкости синтетические масла , ударные нагрузки. Первое, что делает компания Гидролаб при ремонте рулевых реек Мондео-4, Гэлакси-2 и S-MAX — приводит в порядок внешнюю втулку вал-рейки. Как это делается читайте здесь. Второе и главное слабое место — самовыскакивающая заглушка сухаря Форумы пестрят обсуждениями про некую «пробку», а по-научному — заглушку сухаря рулевой рейки Мондео, S-Max, Галакси Сколько негатива она на себя взяла.

Основные симптомы неисправности

Разбираем рулевую рейку Форда. И обнаруживаем, что заглушка сухаря пластиковая! Обратите внимание — она вкручивается на заводе с деформацией по специальному герметику, обеспечивая полную герметичность. Далее на нее наклеивается клеем стопорное кольцо с усиками, попадающими в пазы — так заглушка защищается от проворота и откручивания.

avtoremont13.ru

Ремонт рулевой рейки Мондео 4 в надежных сервисных центрах СПб

На заре эры автомобилестроения конструкторы предлагали несколько вариантов механизмов рулевого управления, однако, именно механизму реечного типа суждено было стать наиболее распространенным. А среди легковых автомобилей и вообще единственным. Поэтому нередко рейкой называют не только основную деталь этого механизма, но и всю систему в целом.

Достоинства и недостатки реечного механизма

Преимуществ у механизма этого типа много и все они неоспоримы:

• относительная простота конструкции, что делает систему одновременно и надежной, и долговечной, и ремонтопригодной;
• именно реечный механизм делает легковые автомобили маневренными и легкоуправляемыми даже при отсутствии усилителя руля. Кстати, на отечественных авто ГУРы и ЭУРы появились совсем недавно и советские автолюбители прекрасно обходились без них;
• невысокая стоимость всех компонентов системы, позволяющая в случае необходимости легко производить замены вышедших из строя деталей. Таким образом, даже серьезный ремонт рулевой рейки Форд Мондео 4 обойдется владельцу автомобиля далеко не в самую большую сумму.

Недостаток у этого механизма лишь один: сложность диагностики. Практически все неисправности системы рулевого управления Мондео имеют одинаковые симптомы, так что понять, в каком именно из узлов механизма неисправность возникла, без помощи опытного специалиста не только начинающему автолюбителю, но и автовладельцу со стажем будет непросто.

Отсюда вывод: при первых же подозрениях на некорректную работу механизма рулевого управления обращайтесь в автосервис, где мастер и проедет диагностику рейки, и устранит неисправность. Если не затягивать с ремонтом, то, вполне возможно, вернуть механизм к жизни можно будет даже без замены деталей, просто произведя корректировки настроек проблемных узлов.

Конструкция механизма рулевого управления Форд Мондео

Реечный механизм Мондео состоит из следующих компонентов:

• двух рулевых валов – большого и малого, – соединенных при помощи карданной передачи. Она необходимо, дабы сделать вал более компактным и освободить часть подкапотного пространства. Также наличие этой передачи позволяет регулировать высоту и угол наклона руля;
• направляющей зубчатой шестерни, жестко закрепленной на нижнем конце вала;
• собственно рейки – пластины, изготовленной из особопрочной высоколегированной стали и имеющей зубья на одной из сторон. С их помощью эта деталь входит в зацепление с шестерней и, когда водитель вращает руль, рейка перемещается вправо или влево;
• своими концами эта деталь при помощи особых шарниров соединена с наконечниками – стальными рычагами, которые при перемещениях рейки меняют угол своего соединения с ней. Вторыми своими концами наконечники при помощи все тех же шарниров соединены со ступицами передних колес. Поворачиваясь одновременно с движением рейки, те заставляют и колеса поворачиваться в горизонтальной плоскости.

Как видите, система предельно проста. Если б не большое количество имеющихся в ней подвижных соединений компонентов, то ломаться там вообще было бы нечему.

Когда нужен ремонт рулевой рейки Мондео 4: признаки и причины

Главный враг любых соединений любых деталей – это люфт. Для механизма рулевого управления это не просто враг номер один, а враг смертельный:

• во-первых, потому что, появившись в любом узле реечного механизма, он моментально превращается в холостой ход рулевого колеса, что сказывается на управляемости автомобиля;
• во-вторых, чтобы найти место его образования, мастеру придется разбирать весь механизм;
• в-третьих, появившись сразу в нескольких узлах, даже небольшие люфты складываются в один, который принято называть суммарным. Его-то и видит водитель, когда, вращая руль, не чувствует отклик колес. Даже люфт в один-два градуса уже серьезно ощутим, а уж если он достигает десяти градусов, управлять машиной и вовсе становится крайне трудно. Более того: ПДД запрещают эксплуатацию транспортных средств при столь больших люфтах рулевого механизма;
• и, наконец, люфт обладает свойством увеличиваться в геометрической прогрессии: едва появившись, он в считанные дни может достичь весьма внушительной величины. Вот почему избавляться от него нужно на самых ранних стадиях.

Заметки на полях. Люфт рулевой колонки не только снижает управляемость автомобиля, но и в разы увеличивает скорость износа компонентов реечного механизма. И хоть в практически всех его узлах есть возможность регулировок, частенько выясняется, что сами детали уже истерты настолько, что для избавления от люфта их можно только заменить на новые. А это уже куда более серьезный и дорогостоящий ремонт, нежели просто затяжка разболтанных соединений.

Диагностика и ремонт рулевой рейки Форд Мондео 4

Диагностика механизма рулевого управления обычно проводится двумя специалистами. Пока первый мастер вращает руль установленного на подъемник автомобиля от одного крайнего положения до другого, его напарник внимательно следит за движениями колес и прислушивается к звукам, сопровождающим их поворот. В большинстве случаев опытным специалистам оказывается достаточно только этой процедуры, чтобы вычислить место возникновения люфта. А вот способ его устранения становится понятен лишь после разборки проблемного узла.

Еще один вид неисправности, требующей ремонт рейки Мондео 4, это попадание в соединении основной детали механизма с шестерней постороннего предмета – небольшого камешка, отскочившего из-под колеса. При износе или разрыве пыльника рейки такое запросто может случиться. Если при вращении руля вы вдруг услышали громкий хруст или руль вообще заклинило – скорее всего, произошло именно это.

По счастью, реечный механизм устроен таким образом, что поломка или деформация одного из зубьев рейки или шестерни его полностью не выведут из строя, так что машина не потеряет управляемость. Правда, она значительно ухудшится – в одном из секторов руля появится серьезный люфт. Так что в этом случае доставлять машину в сервис лучше посредством эвакуатора, нежели своим ходом.

В выборе запчастей для ремонта, если таковые потребуются, лучше целиком и полностью положиться на мнение мастера. Добросовестный специалист никогда не порекомендует деталь низкого качества. Кстати, ремонт рулевой рейки Мондео может быть произведен с использованием не только оригинальных запчастей (стоимость которых всегда выше прочих), но и их аналогов легальных производителей, в том числе и российских.

zet-avto.ru

Рулевая рейка Форд Мондео 4 подтяжка

Форд Мондео 4 Замена пробки рулевой рейки Ford Mondeo 4 tube Replacement steering rack

Ford — Mondeo 4. Стук рейки.

Как правильно подтянуть рулевую рейку не угробив ее.

Рулевая рейка Мондео 4

Форд Фокус 3 подтяжка рулевой рейки

Ремонт рулевой рейки на Ford Mondeo 4 Ремонт рулевой рейки на Ford Mondeo 4 в СПБ.

Рулевая рейка форд, как чинить, стук клапанов форд, дизеление. ЧаВо 13-1

Ремонт рулевой рейки на Ford . Ремонт рулевой рейки на авто Ford

Шайба рулевой рейки Форд!Замена на металлическую

Ремонт рулевой рейки на Ford. Ремонт рулевой рейки на Ford в СПб.

Также смотрите:

• Форд таунус 1981 характеристика
• Замена приводного ремня Форд эскейп видео
• Форд Фокус3 хатчбек
• P0605 ошибка Форд
• Отзывы о парфюме том Форд white suede
• Технические характеристики Форд Фокус 2001г
• Забит фильтр Форд Транзит
• Грузоподъемность Ford explorer
• Ford Focus 2 2005 года пропадает связь с эбу
• Форд контур 1995 видео
• Аналог Форда маверик
• Форд Фокус клуб гидроусилитель
• Форд скорпио воздушная система
• Пыльник шруса внутренний Форд Фокус 2 оригинал
• Форд фиеста предохранитель сигнала

Главная » Лучшее » Рулевая рейка Форд Мондео 4 подтяжка

fordport.ru

Замена рулевого механизма | Ford Mondeo 4 manual

Ford Mondeo 4 (2007-2014) > Рулевое управление > Замена рулевого механизма

Ford Mondeo 4 Замена рулевого механизма

Рулевой механизм снимают для ремонта или замены. Однако учитывайте, что рулевой механизм – это важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.
Вам потребуются: ключи «на 10», торцовая головка «на 15», ключ «на 13» для гаек крепления трубопроводов.
1. Снимите подрамник передней подвески в сборе с рулевым механизмом, штангой стабилизатора и рычагами (см. Снятие и установка подрамника передней подвески).
2. Снимите штангу стабилизатора (см. Замена деталей стабилизатора поперечной устойчивости передней подвески).

3. Выверните два болта крепления рулевого механизма к подрамнику передней подвески…
ПРИМЕЧАНИЕ.
Показано выворачивание левого болта крепления, правый болт расположен симметрично.

4….и снимите рулевой механизм.
ПРИМЕЧАНИЕ.

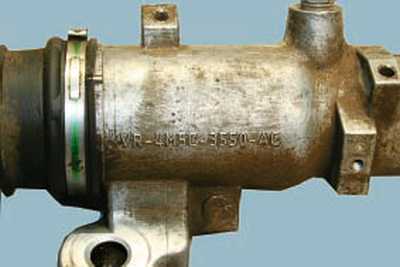

Обратите внимание на маркировку, нанесенную на картер рулевого механизма. Для замены приобретайте рулевой механизм с такой же маркировкой.

5. Выверните два болта…

6….и снимите термоэкран.

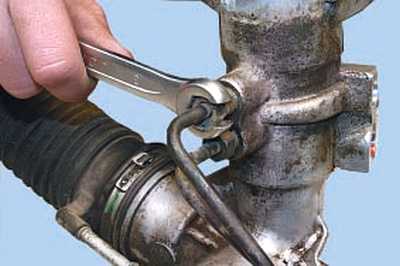

7. В случае необходимости замены трубопроводов рулевого механизма отверните гайки их крепления к распределителю…

8….и картеру механизма, затем снимите трубопроводы.
ПРИМЕЧАНИЕ.
Процесс замены защитных чехлов рулевых тяг описан в подразделе Замена рулевой тяги.
9. Установите детали в порядке, обратном снятию. При установке рулевого механизма обратите внимание на то, чтобы рейка находилась в среднем (нейтральном) положении, а положение рулевого колеса соответствовало прямолинейному движению.
10. Проверьте и при необходимости отрегулируйте углы установки передних колес (см. Проверка и регулировка углов установки колес).

Замена рулевого механизма Ford Mondeo 4 (2007-2014)
