Форд фокус 3 замена салонного фильтра – Замена салонного фильтра Форд Фокус 3 своими руками: видео

Содержание

Замена салонного фильтра Форд Фокус 3

Эта инструкция по замене салонного фильтра Форд Фокус 3 была написана для владельцев автомобилей, выпущенных в течение 2011-2014 гг.

Необходимо сесть на переднее пассажирское сиденье и найти панель с темно-серым ковровым покрытием, расположенную под “бардачком”. Панель крепится с помощью двух круглых пластиковых элементов, под которыми находятся жёлтые заклёпки.

На некоторых автомобилях присутствует винт под “звёздочку” T-15. На нашем автомобиле такого винта нет. В случае наличии винта, его следует ослабить, поворачивая против часовой стрелки, используя соответствующую отвертку. Сожмите края черных пластиковых фиксаторов и выньте их. Снимите крышку и уберите её в безопасное место. За панелью вы увидите блок предохранителей.

В области левой ноги, в передней части центральной консоли, вы увидите черную пластиковую крышку, под которой расположен фильтр салона Форд Фокус 3. Сожмите два больших пластиковых “язычка” в нижней части крышки, чтобы освободить зажимы и потяните панель от кожуха электродвигателя вентилятора. Снимите крышку и уберите её в безопасное место.

Как только крышка фильтра будет снята, вы увидите белый или светло-серый край старого элемента. Аккуратно выньте его из гнезда в корпусе электродвигателя вентилятора.

Возможно, вам придётся согнуть фильтр, чтобы обойти различные трубы, провода, шланги и другие пластиковые панели. Не бойтесь согнуть элемент, так как он является гибким и не будет поврежден. Просто аккуратно выньте его, минуя препятствия. Не делайте какие-либо надрывы или разрывы, если вы планируете повторно использовать салонный фильтр.

Если старый фильтр относительно чист, просто постучите слегка снаружи по любым большим кускам грязи и уберите мелкую пыль с помощью пылесоса.

Если старый элемент темно-серый/черный и забитый грязью, пылью, волосами, насекомыми, листьями, пыльцой и ветками, в обязательном порядке выполняется его замена. В случае наличия тяжелой аллергии, советуем рассмотреть возможность покупки угольного фильтра.

Аккуратно вставьте новый воздушный фильтр в слот с указателем «Air Flow», обращенным к задней части автомобиля. Возможно, вам придётся согнуть фильтрующий элемент, чтобы обойти различные трубы, провода, шланги и другие пластиковые панели. Не прилагайте чрезмерных усилий, чтобы избежать разрыва или прокалывания фильтра.

Убедитесь, что новый салонный фильтр полностью вошел в слот со стрелкой “Air Flow” , обращенной к задней части автомобиля. Сначала вставьте на место верхний край прямоугольной чёрной пластиковой крышки фильтра.

Сведите вместе два “язычка” на конце черных пластиковых ручек и установите нижнюю часть крышки на место. Если крышка фильтра в вашем авто имеет винт в нижней части, затяните его по часовой стрелке с помощью звездообразной отвёртки Torx T15 (в нашем случае винта нет). Дважды проверьте, что крышка салонного фильтра надежно встала на место, прежде чем перейти к следующему шагу.

Установите крышку в области ног и вставьте две жёлтые заклёпки, прикрёпленные к нижней части торпедо, в соответствующие отверстия.

Вставьте две крышки черного цвета на жёлтые заклёпки и зафиксируйте крышку с помощью них. Наслаждайтесь свежим и чистым воздухом в салоне автомобиля.

Замена фильтра на видео:

avtopub.com

Замена салонного фильтра Форд Фокус 3

Замена фильтр салона Форд Фокус 3 2012 года относится к ряду процедур регламентного тех.обслуживания автомобиля. Данный фотоотчет будет также полезен владельцам Форд, чьи авто базируются на глобальной платформе Ford сегмента C: Escape, Kuga, C-Max и Transit. Поменять салонный фильтр своими руками не шибко сложно.

Когда менять и какой салонный фильтр Форд Фокус 3 ставить

Периодичность замены салонного фильтра, согласно регламенту, составляет 15,000 км пробега. Учитывая тяжелые условия (сильная запыленность, задымленность), в которых вероятно ездит авто, не лишним будет проверить фильтр раньше, на 10,000 км. При сильном загрязнении его нужно поменять, а при незначительном — продуть сжатым воздухом.

Салонный фильтр Форд Фокус 3 находится под бардачком с левой стороны.

Каталожный номер оригинального салонного фильтра Форд Фокус 3 — 1709013 (угольный). Аналоги: MANN CUK25007 (угольный), MANN CU25007 (обычный), FILTRON K1154A, BOSCH 1987432598, PURFLUX AHC212, MAHLE LAK875 и другие.

Как поменять салонный фильтр Форд Фокус 3

Под бардачком слева находится изолирующее покрытие. Крепится оно парой пластиковых фиксаторов — нужно снять с них черные колпачки, после чего можно убрать покрытие. Это даст доступ к блоку предохранителей и крышке салонного фильтра.

Далее надо открутить винт крепления крышки отверткой Torx T15 и снять крышку с фиксаторов. После этого можно вытащить (слегка неудобно) салонный фильтр). Новый фильтр устанавливается в обратном порядке.

Пожалуй единственный нюанс, который может возникнуть при обратной установке, это какой стороной устанавливаться салонный фильтр. Для этого на нем нарисована стрелочка, которая указывает сориентировать фильтр по направлению движения воздуха в системе кондиционирования. На Ford Focus 3 салонный фильтр надо установить так, чтобы стрелочка указывала на заднюю часть автомобиля.

1

Салонный фильтр Форд Фокус 3 2012 года спрятан в этом углу под бардачком.

2

Под бардачком есть покрытие, которое мешает доступу к фильтру, оно крепится парой пластиковых фиксаторов.

3

Потянуть и снять черный колпачок фиксатора. То же проделать со вторым.

5

Снять покрытие.

6

Салонный блок предохранителей и крышка салонного фильтра.

7

Внизу крышки должен быть винт крепления под отвертку Торкс Т15, но на этом авто его на месте не оказалось.

8

Сжать фиксаторы.

9

Снять крышку.

10

Видно край салонного фильтра.

11

Извлечь старый фильтр из корпуса.

13

Его, вероятно, понадобится сжать, чтобы вытащить.

14

Пустой слот для фильтра.

15

Осмотреть салонный фильтр.

16

Почистить старый (если он не сильно замусорен) или взять новый фильтр салона.

17

Установить обратно.

19

Фильтр на месте.

21

Установить крышку, начиная с верха.

22

Сжать фиксаторы и надавить.

24

Установить нижний край крышки.

25

Крышка салонного фильтра установлена.

26

Закрутить винт, если имеется.

27

Установить покрытие.

30

Покрытие на месте — замена завершена.

etlib.ru

Замена салонного фильтра в Форд Фокус 3 своими руками

В процессе езды в салон автомобиля проникает не только пыль, но и формальдегиды, окись азота, угарный газ, другие вредные для человека компоненты. Салонный фильтр Форд Фокус 3 дает возможность пассажирам и водителю дышать очищенным воздухом без примеси вредных веществ.

Когда необходимо менять салонный фильтр

Со временем очищающий элемент неизменно засоряется. Это приводит к снижению его пропускной способности и, как результат, к падению эффективности обдува. Кроме того, накопившиеся в сорбенте вещества начинают поступать в салон автомобиля. Фильтр сам по себе становится источником загрязнения воздуха.

Менять очищающий элемент по рекомендации производителя необходимо не реже, чем через каждые 20-30 тыс. км. Однако реальный срок службы устройства во многом зависит от условий, в которых эксплуатируется автомобиль.

Значительно снижает срок службы очищающего элемента стояние в пробках и езда по грунтовым запыленным дорогам. При подобных обстоятельствах рабочий ресурс адсорбента сокращается в два раза. Опытные автовладельцы рекомендуют проводить замену салонного фильтра в Форд Фокус 3 два раза в год. Лучше всего осуществлять этот процесс перед сменой сезонов в начале весны и осени.

Признаками засорившегося фильтра, требующего замены, могут служить:

  • взвешенная пыль в салонном воздухе, которую видно невооруженным глазом даже в пасмурную погоду;
  • снижение мощности воздушного потока во время работы вентиляционной системы или при включенном отоплении;
  • повышение расхода топлива;
  • появление неприятного запаха в салоне, от которого невозможно избавиться при помощи проветривания.

Какой фильтр выбрать

Заводом-изготовителем автомобиль во время сборки комплектуется салонным фильтром Ford 1709013. Эта модель отвечает всем необходимым стандартам. При этом она достаточно эластична, что значительно облегчает процесс установки. Деталь отличается не слишком высокой стоимостью и отличным качеством. Единственным недостатком считается, что оригинальный фильтр редко встречается в магазинах.

В тех случаях, когда найти оригинал не удалось, можно воспользоваться аналогами. К подходящим моделям относятся:

  • Filtron K1350;
  • TSN 9.7.876;
  • MANN CU25007;
  • Fram CFA11642;
  • Knecht LAK875;
  • Corteco 80001773.

Как производится замена фильтра салона в Форд Фокус 3

Прежде чем приступать к работе, проверяют наличие инструментов и материалов, которые могут понадобиться:

  • чистая ветошь;
  • автомобильный пылесос;
  • крестовая отвертка;
  • небольшой фонарик;
  • тонкая пластиковая лопатка;
  • новый фильтр.

В отличие от владельцев Форда второго поколения, хозяевам Форда Фокуса 3 нет необходимости выяснять, где находится салонный фильтр. В этой модели он размещен на стандартном месте, непосредственно под отделением для перчаток.

Этап 1

Снять шумоизоляционную накладку. Она крепится двумя пластиковыми фиксаторами. Чтоб аккуратно демонтировать обшивку, фиксаторы слегка сжимают, после чего вынимают крышку, толкая ее в сторону двери и на себя. В некоторых автомобилях может быть дополнительное крепление в виде небольшого винта. Его ослабляют при помощи отвертки Torx 15, после чего также демонтируют накладку.

Справка! Все манипуляции лучше проводить в теплом помещении или предварительно прогрев салон автомобиля. При низких температурах пластик становится хрупким, легко повреждается.

Этап 2

После снятия накладки открывается доступ к боковой крышке. Она расположена слева под бардачком. Крепится пистоном, скрытым под лючком. Его извлекают при помощи пластиковой лопатки или плоской отвертки, снимают крышку.

Этап 3

Освобождается доступ к крышке фильтра. Она закреплена при помощи самореза. Его выкручивают, нижнюю часть крышки отводят к себе и снимают.

Этап 4

Старый фильтр вытаскивают, приступают к очистке отсека. За время эксплуатации в нем скапливается немало различного мусора и вредных веществ. Предварительно отсек очищают при помощи пылесоса и протирают чистой ветошью. Затем обрабатывают его антибактериальными спреями или аптечным хлоргексидином. Закрывают крышку и оставляют на 5-10 минут.

Справка! Если до замены фильтра в салоне был сильный затхлый запах, процесс антибактериальной обработки лучше повторить 2-3 раза.

Этап 5

Новый фильтр перед установкой нужно немного скрутить, иначе он не войдет в отсек. Стрелка на боковой стороне фильтра должна указывать в сторону салона. Расправляют очищающий элемент, когда половина его уже находится внутри отсека.

На последнем этапе в обратной последовательности устанавливают на место все снятые детали.

Фильтр салона Форд Фокус 3 защищает автомобиль от проникновения посторонних примесей и очищает воздух в салоне. Замена салонного фильтра не требует особых умений. Она выполняется за 10-15 минут даже автовладельцами новичками.

jrepair.ru

Замена Салонного Фильтра Форд Фокус 3 Видео ~ SIS26.RU

Как заменить салонный фильтр в Ford Focus 1, 2 и 3

Замена салона фильтра Ford Focus является неотъемлемой частью технической работы каждого автомобиля этой линии. Как правило, отказ этого компонента говорит о проблемах с печью или кондиционированием воздуха. В то же время они начинают работать намного слабее, чем раньше. Кроме того, сломанный фильтр позволит в салоне автомобиля неприятные запахи с улицы.

Сильные запотевшие окна в дождливую погоду. это также один из признаков отказа компонентов. Согласно правилам, этот элемент следует заменять каждые 20-30 тыс. Км. Разумеется, при замене таких условий производитель не принимал во внимание, что его машины будут использоваться в условиях внутренних дорог. Повышенная запыленность отрицательно влияет на работу фильтра салона, поэтому лучше менять элемент, по крайней мере, каждые 10 тыс. Км.

Рестайлинг Ford Focus 2

Что касается расположения этих компонентов, то в моделях Ford Focus 1, 2 и 3 они находятся в разных местах, поэтому мы рассмотрим процесс их замены отдельно. Следует только отметить, что салонный фильтр в Focus 1 расположен под лобовым стеклом со стороны пассажирского сиденья. В модели Focus 2 компонент воздушной системы расположен под центральной консолью со стороны водителя, а в Focus 3. под торпедой с переднего пассажирского сиденья.

Замена Ford Focus I

инструменты

Если вы решите вручную изменить элемент воздушной системы в автомобиле Ford Focus 1, подготовьте заранее:

  • Плоская отвертка;
  • новый интерьер фильтр.

Процесс замены

Итак, собственными руками мы меняем элемент системы уборки салона:

  1. Сначала вам нужно открыть капот.
  2. Теперь возьмите плоскую отвертку и используйте ее, чтобы аккуратно отсоединить крепежные детали на пластиковой крышке. Это нужно делать осторожно, так как защелки слишком хрупкие (особенно если вы заменяете их на мороз).

Местоположение фильтра в Ford Focus 1
  • Отсоедините крепежные детали, снимите прокладку и посмотрите на старый элемент системы очистки.
  • Затем потяните лицевую сторону корпуса элемента к себе и удалите его.
  • Возьмем новый компонент, на его теле стрелки указывают направление потока воздуха, установите его так, чтобы стрелка показывала направление вниз.
  • Необходимо проверить правильность установки. компонент должен быть установлен в корпусе точно, не должно быть больших зазоров по бокам.
  • Закройте переднюю стенку компонента.
  • Новый фильтр в Ford Focus 1

    Замена салонного фильтра форд фокус 3

    Переснял видео, надеюсь это будет горизонтальным,а не как первое перевернутое получилось. Каталожный номер.

    Вдруг кому поможет) Замена салонного фильтра Форд Фокус 3 (инструкция, советы)

    На днях менял салонный фильтр на своём Форд Фокус 3 и обнаружил несколько хитростей. О них и расскажу, будет.

    Важный! При замене пластиковой крышки следует иметь в виду, что ее резиновое уплотнение должно плотно прилегать к лобовому стеклу. В противном случае фильтр будет регулярно наматываться в дождливую погоду, а это, в свою очередь, вызовет неисправность в вентиляции кабины.

    Замена Ford Focus II

    Что нужно?

    Прежде чем вы начнете заменять этот компонент в своем автомобиле, подготовьте:

    • ключ-голова до «10»;
    • ключ-голова до «7»;
    • гибкое расширение для ключа;
    • и, конечно же, новый салонный фильтр для Ford Focus.

    Мы начинаем заменять

    Как упоминалось выше, элемент системы очистки во «втором» Focus находится под торпедой со стороны водителя. В частности, крышка отсека находится у ног водителя, рядом с педалью газа.

    1. Мы берем ключ «10» и отвинчиваем три гайки для удаления «газовой» педали.
    2. Затем отбросьте блок педали.
      Внимание! Не рекомендуется использовать блок с проводами для отключения от педали без крайней необходимости! В соответствии с правилами, установленными изготовителем, срок службы этой прокладки с проводами ограничивается десятью процессами монтажа / демонтажа.
    3. Нажав на педаль, мы видим три самореза. их нужно отвинтить с помощью ключа на «7».
    4. Затем снимите крышку отсека и демонтируйте сам компонент. Рекомендуется заранее запомнить направление стрелки на корпусе элемента, так как новый фильтр должен быть установлен в одном направлении.
    5. Мы добавляем новый элемент. для большего удобства вы можете сделать это, сжимая его с помощью аккордеона.
    6. Об этой замене компонента системы очистки можно считать законченной. Теперь нам нужно собрать все в обратном порядке. Естественно, не забывая «газовую» педаль.

    Старые и новые фильтры Ford Focus

    Замена Ford Focus III

    инструменты

    Перед немедленной заменой подготовьте:

    • новый фильтр;
    • Отвертка Филлипс;
    • тряпки.

    Процесс замены

    Как вы помните, этот компонент системы очистки автомобилей Ford Focus 3 расположен справа от центральной консоли (со стороны пассажирского сиденья).

    1. У ног пассажира прямо на левой стороне консоли находится небольшой люк. 3 на 3 см. Сначала мы удаляем его.
    2. Открыв люк, мы видим клип подкладки, который также необходимо демонтировать.

    Консольные зажимы
  • После снятия клипа вы можете отсоединить пластиковую крышку центральной консоли.
  • Ваш ум открывается с «другой стороны» консоли. Если вы посмотрите на него напрямую, то с правой стороны мы найдем защелки крепления нашего компонента и демонтаж крышки корпуса.
  • Расположение компонентов
  • Мы вынимаем его и берем новый компонент системы очистки и ставим его вместо старого.
  • Теперь нам нужно собрать все в обратном порядке.
  • В общем, этот процесс, даже для неопытного и «криворукого» водителя, займет не более часа. Но после его замены вы сразу почувствуете себя, ваша печь получила второе дыхание.

    Видео «Измените внутренний фильтр автомобиля Ford Focus I»

    Это видео ясно показывает, как удалить элемент системы очистки на автомобиле Ford Focus 1.

    Тебе понравилась эта статья? Может быть, вам есть что добавить? Оставьте свой комментарий, чтобы его видели другие пользователи нашего сайта!

    sis26.ru

    Снятие и замена салонного фильтра Ford Focus 3 самому

    За нашей помощью сегодня обратился владелец автомобиля Ford Focus 3. Изначально были жалобы на то, что в салоне появились неприятные посторонние запахи, а также начала хуже работать печка. Если поставить климат-контроль на максимальный уровень работы, то дул он очень слабо и эффекта от его работы было практически не заметно. В связи с этим наши специалисты пришли к выводу, что нужно заменить салонный фильтр на автомобиле Ford Focus 3.

    Важным моментом есть то, что для полноценной работы фильтра его нужно менять каждые 15-20 тысяч километров в зависимости от местности в которой вы ездите. Ем больше пыли и чем хуже дорога, тем чаще нужно проделывать данную процедуру.

    Сам процесс замены салонного фильтра несложный и его можно вполне заменить самостоятельно. Для того, чтобы снять и поставить новый фильтр на автомобиль Ford Focus 3 нужно иметь в своем распоряжении только крестовую отвертку и конечно же новый салонный фильтр.

    Итак, порядок работы в данном случае следующий:

    На пассажирском сидении необходимо найти пистоны. Их нужно сначала с помощью отвертки открутить. После этого снимается защита и убирается на время в сторону.



    Дальше с помощью все той же крестовой отвертки необходимо открутить крышку непосредственно самого салонного фильтра и снять ее. После этого можно снимать и фильтр.

    Убедитесь в том, чтобы не было пыли и грязи, если она есть, то удалите ее. Теперь можно вставить новый салонный фильтр. Для того, чтобы вернуть все в изначальный вид, нужно выполнить все действия в обратном порядке.

    Вся процедура по снятию и замене салонного фильтра на автомобиле Ford Focus 3 занял у наших специалистов не более 20 минут. В результате проделанной работы печка начала работать, как будто новая, а все неприятные посторонние запахи в салоне исчезли через несколько минут.

    Снять и заменить салонный фильтр Ford Focus 3 видео

    Тэги: салонный фильтр Ford Focus 3, снять, своими руками, как, самому.

    ford.spb.ru

    Замена салонного фильтра на Ford Focus 3

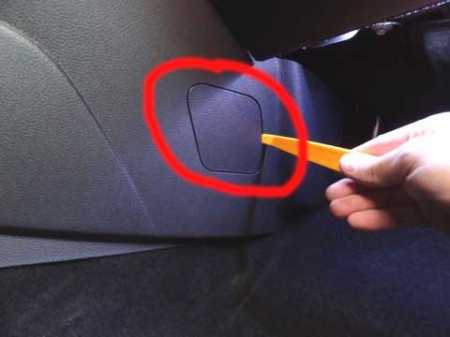

    Салонный фильтр на Ford Focus 3 находится в ногах переднего пассажира. Для начала снимаем заглушку слева под бардачком.



    Замена салонного фильтра на Ford Focus 3

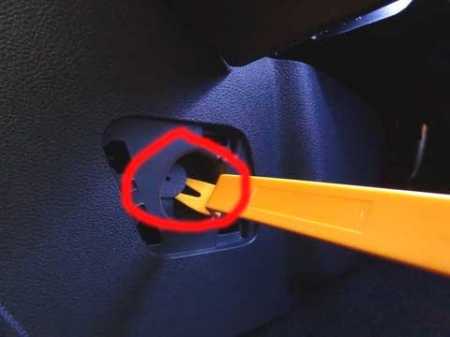

    Теперь снимаем клипсу под заглушкой.



    Замена салонного фильтра на Ford Focus 3

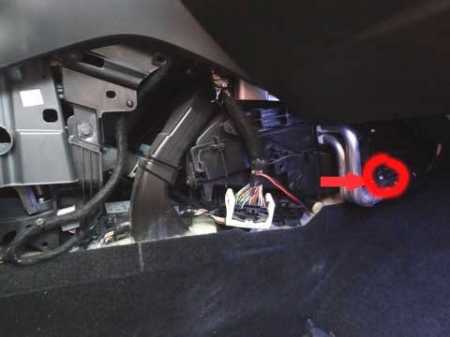

    Далее ключом торекс на 15 откручиваем болт, держащий крышку салонного фильтра.



    Замена салонного фильтра на Ford Focus 3



    Теперь отжимаем 2 защелки по краям крышки и снимаем ее.



    Замена салонного фильтра на Ford Focus 3

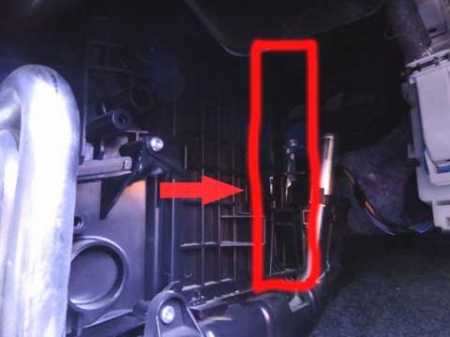

    Меняем старый фильтр на новый и собираем все в обратной последовательности.
