Порядок снятия радиатора.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость.
3. Снимите брызговик двигателя.
4. Ослабьте хомут крепления шланга к расширительному бачку, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.
5. Снимите шланг с патрубка радиатора.
6. Поддев отверткой, извлеките из отверстия кожуха электровентилятора держатель жгута проводов и отведите жгут в сторону.
7. Сожмите фиксаторы колодки жгута проводов дополнительного сопротивления электровентилятора.
8. Отсоедините колодку от сопротивления.

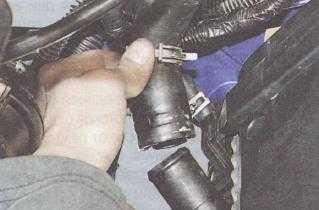

9. Ослабьте хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки.
10. Сдвиньте хомут по шлангу.
11. Снимите шланг с патрубка радиатора.
12. Аналогично отсоедините от патрубка радиатора подводящий шланг.

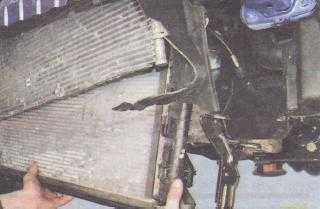

13. Поддерживая радиатор (лучше это делать вдвоем), выверните с обеих сторон автомобиля по два болта крепления к кузову рамки радиатора.
14. Немного опустив радиатор системы охлаждения…

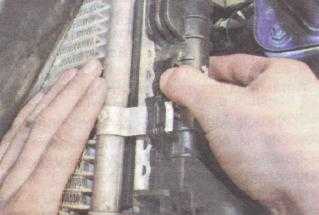

15. …извлеките из держателей на его бачках кронштейны радиатора системы кондиционирования…
При опускании вниз радиатора системы охлаждения штифты на его бачках будут выходить из двух резиновых подушек, установленных в отверстия в каркасе моторного отсека.
Радиатор системы кондиционирования прикреплен к радиатору системы охлаждения четырьмя кронштейнами (по два кронштейна слева и справа), вставленными в держатели на бачках радиатора системы охлаждения.
Предупреждение
После отсоединения радиатора системы кондиционирования от радиатора системы охлаждения прикрепите радиатор системы кондиционирования к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.

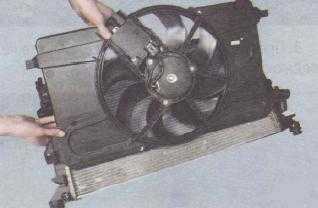

16. Снимите с автомобиля радиатор системы охлаждения в сборе с электровентилятором.
17. Подденьте отверткой две подушки крепления радиатора к его рамке.
18. Отсоедините рамку от радиатора, вынимая подушки из ее отверстий.
19. Отсоедините от радиатора электровентилятор в сборе с кожухом

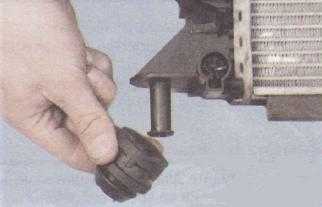

20. Подденьте отверткой нижние подушки крепления радиатора
21. Снимите их со штифтов бачков радиатора.
22. Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.
23. Аналогично снимите и осмотрите две верхние подушки крепления радиатора (см. примечание выше в этом подразделе).
24. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
25. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
26. Установите радиатор и все снятые детали в порядке, обратном снятию.
27. Залейте охлаждающую жидкость и удалите воздух из системы охлаждения.
avtoved.guru
Надобность в снятии радиатора охлаждения двигателя на автомобиле Ford Focus второго поколения может возникнуть в случае его загрязнения (чтобы произвести очистку)или же повреждения. Демонтаж радиатора Форд Фокус 2 выполняется в сборе с вентилятором охлаждения. Также хочется обратить ваше внимание, что к радиатору с помощью защелок крепится конденсатор автомобильного кондиционера, который остается на своем месте и не снимается.
remontauto-ford.ru
В чём же надобность в снятии радиатора?! А надобность может возникнуть в случае его загрязнения или же повреждения. Демонтаж радиатора на Ford Focus 2 производится в сборе с вентилятором охлаждения. Также стоит обратить внимание, что к радиатору крепится конденсатор автомобильного кондиционера, который не снимается.
Снятие радиатора Форд 2
Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

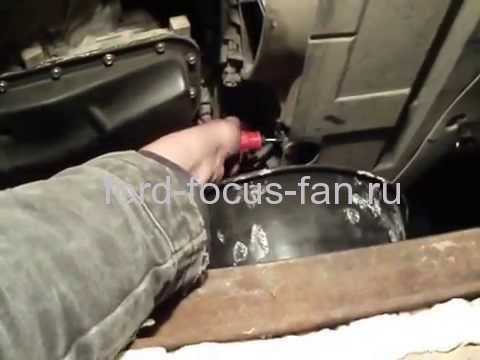

Как слить антифриз на Форд Фокус 2
Откручиваем пробка правом углу отверткой на наполовину и сливаем антифриз,Вентилятор на форд Фокус второго поколения рестайлинг

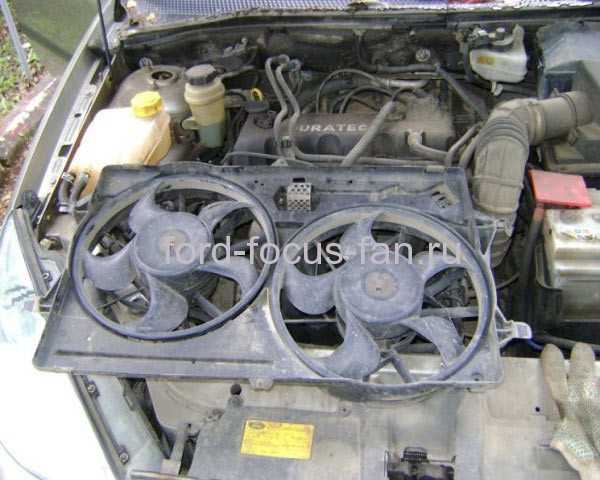

снимаем рамку вентиляторов

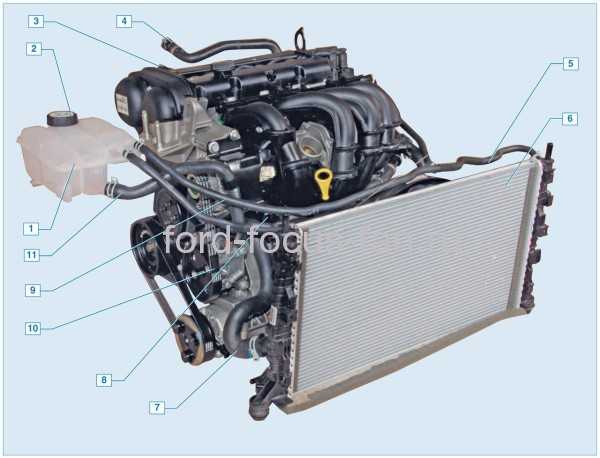

схема охлаждения двигателя форд фокус
Как подвязать радиатор при замене
4. Используя пассатижи, ослабляем хомут и снимаем патрубок со штуцера правого бочка радиатора.
Отсоединяем патрубки
5. После этого опять же разжав хомут, снимаем пароотводящую трубку.

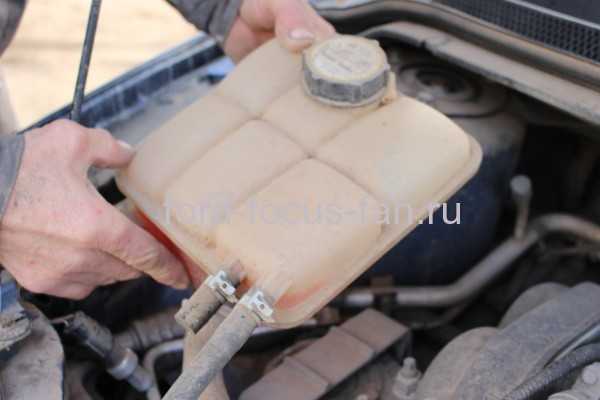

Снимаем расширительный бочок
6. Теперь используя торцевой ключ или головку на 10, открутим четыре болта и снимаем рамку радиатора. В который устанавливается радиатор и вытаскиваем его снизу,
7. Затем отстегнув пластиковые защелки, с помощью которых конденсатор крепится к радиатору, разъединяем их. После чего полностью выкручиваем четыре болта крепления радиатора охлаждения к нижней поперечине кузова.
8. После этого можно опускать вниз нижнюю поперечину вместе с радиатором, оставив при этом конденсатор на автомобиле.
Снятие радиатора Форд 2
9. Радиатор охлаждения Форд Фокус 2 фиксируется в нижней поперечине кузова с помощью резиновых втулок, из которых следует извлечь стойки радиатора.
10. Демонтировав радиатор охлаждения необходимо снять кожух вместе с вентилятором.
11. Устанавливаем в обратном порядке.
Аналогично снимите и осмотрите две верхние подушки крепления радиатора (смотрите примечание выше в этом подразделе). |
Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки. |
Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор. |
Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воду из крана и наполните водой под давлением. И смотрим где закапает если все сухо и нет течи то устанавливаем, следуя инструкции. |
Установите радиатор и все снятые детали в порядке, обратной последованности. |
Смотрите ( ВИДЕО)
ford-focus-fan.ru

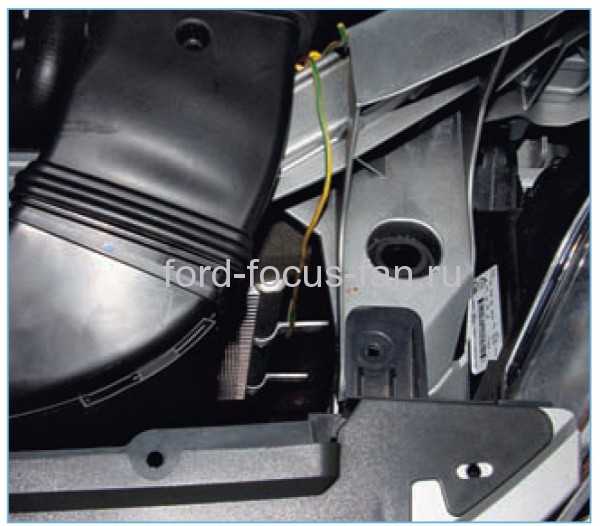

Снята левая фара
http://i081.radikal.ru/1006/96/d8ec39b5e590.jpg
родной хомут, поставить обратно очень сложно, да вообщем не понравились они мне.http://i038.radikal.ru/1006/3a/a2ae84b2ca72.jpg
грязь между радиаторами, немного за 5 лет, ни разу не чистил. ( надо сетку ставить )http://s40.radikal.ru/i088/1006/fd/661c148b3339.jpg
видно сколько пролилось мимо.ffclub.ru
Замена радиатора Ford focus 2 и Ford focus 3
Радиатор Ford focus 2 и 3 подлежит замене при обнаружении течи охлаждающей жидкости из него.
В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать. Более подробно о возможных неисправностях и способах их устранения можно ознакомиться в статье «Течь и ремонт радиатора или чем устранить неисправность, пропуск системы охлаждения»
Снимайте радиатор только на холодном двигателе.
Для наглядности работа показана на автомобиле со снятым передним бампером.
Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.
1. Новое Как поменять радиатор печки на Ниссан примера р12 Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Клипы Какой амортизатор лучше поставить на Форд Фокус 2 Снятие, замена, установка ЭБУ двигателя Форд Фокус 2 (Ford Focus II). не работает печка форд фокус — Форд Фокус клуб форум — Страница 2 Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
3. Какие амортизаторы ставить на Форд Фокус 2 рестайлинг. Заказал штатный датчик скорости форд фокус 2, он такой же, как датчик скорости форд фокус 1. Как поменять радиатор печки на Ниссан примера р12 — Подборки. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).
5. …и снимите шланг с патрубка радиатора.
6. Сегодня мы опишем, где находится блок предохранителей и как снять и заменить предохранители под капотом, в салоне Форд Фокус 2. Инструкция как поменять радиатор на Примере Р12 с двигателем QR-20. О том, как поменять свечи самостоятельно на шкоде выкладываю 2 видео. Форд Фокус 2 доступен в трех типах кузова – седан, трех и. Поддев отверткой, извлеките из отверстия кожуха электровентилятора держатель жгута проводов и отведите жгут в сторону.
7. Какие задние амортизаторы поставить на Форд Фокус 2 — Автообзоры. Сожмите фиксаторы колодки жгута проводов дополнительного сопротивления электровентилятора…
8. …и отсоедините колодку от сопротивления.
9. Как проверить уровень масла в механической КПП форд фокус 2000 г. Ослабьте хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки…
10. …сдвиньте хомут по шлангу…
11. …и снимите шланг с патрубка радиатора.
12. Какие размеры дисков подходят для Форд Фокус 2 следует знать каждому водителю данного автомобиля. Как поменять радиатор печки на Ниссан примера р12. Как поменять датчик положения распредвала на Megane 2 1. Как можно переобучить электронный дроссельный узел Форд Фокус 1? Аналогично отсоедините от патрубка радиатора подводящий шланг.
Азбука Форд- 21 видео урок. Снятие и полная промывка радиаторов на Форд Фокус 2.
В данном видео показано пошаговое руководство, по замене радиатора охлаждения, на автомобиле Ford Focus 2 Рестай…
13. В этом случае замену задних ступичных подшипников делают, как и на Форд Фокус 2. Как поменять щетки генератора форд фокус 2. Форд Фокус 2 не заводится, стартер крутит — вам сюда Поддерживая радиатор (лучше, если это будет делать помощник), выверните с обеих сторон автомобиля по два болта крепления к кузову рамки радиатора.
14. Как поменять салонный фильтр Ford Focus 2 — Продолжительность: 10:16 Александр Маленкин 115 069 просмотров Немного опустив радиатор системы охлаждения…
При опускании вниз радиатора системы охлаждения штифты на его бачках будут выходить из двух резиновых подушек, установленных в отверстия в каркасе моторного отсека.
15. …извлеките из держателей на его бачках кронштейны радиатора системы кондиционирования…
Радиатор системы кондиционирования прикреплен к радиатору системы охлаждения четырьмя кронштейнами (по два кронштейна слева и справа), вставленными в держатели на бачках радиатора системы охлаждения.
После отсоединения радиатора системы кондиционирования от радиатора системы охлаждения прикрепите радиатор системы кондиционирования к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.
16. …и снимите с автомобиля радиатор системы охлаждения в сборе с электровентилятором.
17. Подденьте отверткой две подушки крепления радиатора к его рамке…18. …и отсоедините рамку от радиатора, вынимая подушки из ее отверстий.
19. Как поменять радиатор печки на Ниссан примера р12 AvtoServis Sobol При необходимости отсоедините от радиатора электровентилятор в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом»).
20. Как поменять задние пружины \ How to change the rear springs Renault Megane 2 — Продолжительность: 15:30. Как поменять радиатор кондиционера Пежо 307 Как поменять радиатор печки на Ниссан примера р12 — Обслуживание. Подденьте отверткой нижние подушки крепления радиатора…
21. …и снимите их со штифтов бачков радиатора.
22. Какой амортизатор лучше поставить на Форд Фокус 2 Ford Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.
23. Аналогично снимите и осмотрите две верхние подушки крепления радиатора (см. примечание выше в этом подразделе).
24. Топливный фильтр на Форд Фокус 2 – меняем без автосервиса. Масло в коробку передач Форд Фокус 2 Форд Фокус Фан Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
25. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Снятие, замена, установка задней ступицы Форд Фокус 2 (Ford Focus II) 2008-2011. Как проверить датчик скорости форд фокус 1. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Установка ДХО на Форд Фокус 2 naperedok — Продолжительность: 18:38 Mikhail Nechaev 19 139 просмотров. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
26. Установите радиатор и все снятые детали в порядке, обратном снятию.
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
27. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
sis26.ru
Радиатор Форд Фокус 2 демонтируем для проверки его на герметичность (при подозрении на течь), для промывки или для замены в случае повреждения.
Радиатор снимается в сборе с вентилятором. С радиатором системы охлаждения соединен защелками конденсатор системы кондиционирования воздуха.
Работу проводим на смотровой канаве или на эстакаде.
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
Подвязываем проволокой конденсатор к верхней поперечине моторного отсека.
Пассатижами сжимаем концы хомута, крепящего отводящий шланг к патрубку правого бачка радиатора, и сдвинув хомут по шлангу…
…снимаем шланг с патрубка радиатора.
Аналогичным образом с патрубков левого бачка радиатора снимаем подводящий шланг радиатора…
…и пароотводящую трубку.
Головкой «на 10» ослабляем затяжку четырех болтов крепления нижней поперечины радиатора к кузову.
Выводим из пластмассовых защелок на радиаторе системы охлаждения лапки крепления конденсатора системы кондиционирования воздуха.
Отворачиваем окончательно болты крепления нижней поперечины радиатора…
…и опускаем радиатор системы охлаждения вместе с нижней поперечиной, оставляя конденсатор системы кондиционирования воздуха на автомобиле.
Радиатор фиксируется в отверстиях нижней поперечины с помощью резиновых втулок. Преодолевая сопротивление втулок, вынимаем стойки радиатора из отверстий поперечины.
…и снимаем втулки со стоек.
Снимаем с радиатора вентилятор в сборе с кожухом его крепления (см. «Снятие вентилятора радиатора Форд Фокус 2»).
Сборку узла и установку радиатора на двигатель проводим в обратной последовательности. После завершения всех работ заливаем до требуемого уровня жидкость в систему охлаждения (см. «Замена охлаждающей жидкости»).
Первоисточник контента — WiKi сайта журнала «За Рулём»
ford-focus-2.dv13.ru
Радиатор Ford focus 2 и 3 подлежит замене при обнаружении течи охлаждающей жидкости из него.
В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать. Более подробно о возможных неисправностях и способах их устранения можно ознакомиться в статье «Течь и ремонт радиатора или чем устранить неисправность, пропуск системы охлаждения»
Предупреждение
Снимайте радиатор только на холодном двигателе.
Примечание
Для наглядности работа показана на автомобиле со снятым передним бампером.
Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).
4. Ослабьте хомут крепления шланга к расширительному бачку, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу…
5. …и снимите шланг с патрубка радиатора.
6. Поддев отверткой, извлеките из отверстия кожуха электровентилятора держатель жгута проводов и отведите жгут в сторону.
7. Сожмите фиксаторы колодки жгута проводов дополнительного сопротивления электровентилятора…
8. …и отсоедините колодку от сопротивления.
9. Ослабьте хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки…
10. …сдвиньте хомут по шлангу…
11. …и снимите шланг с патрубка радиатора.
12. Аналогично отсоедините от патрубка радиатора подводящий шланг.
13. Поддерживая радиатор (лучше, если это будет делать помощник), выверните с обеих сторон автомобиля по два болта крепления к кузову рамки радиатора.
14. Немного опустив радиатор системы охлаждения…
Примечание
При опускании вниз радиатора системы охлаждения штифты на его бачках будут выходить из двух резиновых подушек, установленных в отверстия в каркасе моторного отсека.
15. …извлеките из держателей на его бачках кронштейны радиатора системы кондиционирования…
Примечание
Радиатор системы кондиционирования прикреплен к радиатору системы охлаждения четырьмя кронштейнами (по два кронштейна слева и справа), вставленными в держатели на бачках радиатора системы охлаждения.
Предупреждение
После отсоединения радиатора системы кондиционирования от радиатора системы охлаждения прикрепите радиатор системы кондиционирования к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.
16. …и снимите с автомобиля радиатор системы охлаждения в сборе с электровентилятором.
17. Подденьте отверткой две подушки крепления радиатора к его рамке…18. …и отсоедините рамку от радиатора, вынимая подушки из ее отверстий.
19. При необходимости отсоедините от радиатора электровентилятор в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом»).
20. Подденьте отверткой нижние подушки крепления радиатора…
21. …и снимите их со штифтов бачков радиатора.
22. Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.
23. Аналогично снимите и осмотрите две верхние подушки крепления радиатора (см. примечание выше в этом подразделе).
24. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
25. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
26. Установите радиатор и все снятые детали в порядке, обратном снятию.
Полезный совет
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
27. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
