Форд фокус 2 хэтчбек снятие заднего бампера – Как снять задний бампер на Форд Фокус 2: седан, хэтчбек

Содержание

Снятие, разборка и установка заднего бампера

Руководства по ремонту
Ford Focus 2 2005-2008
Снятие, разборка и установка заднего бампера

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).


2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.	3. Сжав фиксаторы колодки…


4. …разъедините ее.	5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…


6. …отсоедините держатель от лонжерона кузова.	7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…


8. …и, поддев отверткой…	9. …извлеките пистоны.


10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.	11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.


12. Потянув наружу, отсоедините держатели концов бампера от кузова…	13. …и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…

15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Примечание

Так расположены держатели жгута проводов на заднем бампере.


17. Отожмите фиксаторы…	18. …и снимите фонари.

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓

Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику

Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Ford Focus 2 Снятие заднего бампера снять замена ремонт Форд Фокус 2

Замена лампочки заднего хода на Ford Focus 2 хэтчбэк и как снять плафон

На Фокусах в кузове хэтчбек первым делом отсоединяются контактные колодки фонарей противотуманок и заднего хода.

Снятие заднего бампера Форд Фокус 2 рестайлинг в кузове хэтчбек. Технология снятия заднего бампера Ford…

Кажется, что тачка родом из какого-то зомби-апокалипсиса!

Битой Torx выкручиваем саморез крепления верхнего зажима, снимаем .

Потом отгибаете мохнорылые подкрылки.

Два крепления под самим бампером, там пластиковые клипсы. Два под крышкой багажника, там саморезы под торкс. И остальные со стороны подкрылков, там еще по 2 или 3 с каждой стороны, тоже торксы и головки разных размеров.

На фотках обвел кружками места крепления бампера. Как выяснилось, он уже делался в правой части, где не хватало уголка.

Там обнаружили заплатки и трещину по старой пайке. Вот ищем крепления в обведенных местах.

Без бампера машина смотрится брутально и даже агрессивно за счет выступающих частей кузова. Кажется, что тачка родом из какого-то зомби-апокалипсиса!

Я бы ездил на такой на работу! Разница только в том, что в седане есть болт под головку на 7 под чёрным поперечным молдингом.

Все остальные операции выполняются одинаково для всех кузовов. На Фокусах в кузове хэтчбек первым делом отсоединяются контактные колодки фонарей противотуманок и заднего хода. Это делается из-под машины.

На седанах, если не установлены датчики парктроника, отключать ничего не нужно. Колеса можно снимать для удобства выполнения работы, но можно обойтись и без их демонтажа.

В зависимости от года выпуска они крепятся на трёх или четырёх саморезах под биту Torx Т 30 или Т Откручиваем крестовой отвёрткой нижний дальний саморез.

Битой Torx выкручиваем саморез крепления верхнего зажима, снимаем его.

Осталось открутить ещё два самореза и снять брызговик. Повторяем эту же операцию с другой стороны.

water in the trunk of a Ford focus 3 hatchback

С обеих сторон откручиваем гайки бокового крепления бампера. Для этого берём головку на

avtoremont13.ru

Как снять задний бампер на Форд фокус : и установка ,Фото,и- видео

Произведем демонтаж снятии и установки бампера, для провидении того процесса по замене или для ремонта, бампера Форд фокус,что нам нужно:( К стати этим инструментом снимается и передний бампер.

Инструменты

1-Отвертки; фигурная, и плоская.

2 плоскогубцы,Ключи торцовый- 10.и 13- торцовый.

3. или набор головок, и ( Ключ Torx T-25),

инструменты для замены бампера заднего форд фокус

откручиваем брызговик заднего бампера

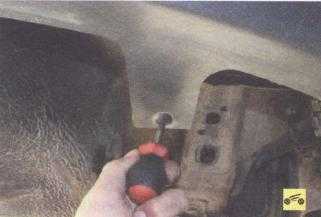

Открутим брызговик который крепится на саморезах фигурной отверткой,

снимаемым крепление

открутив нижние снимаем держатель.И снимаем брызговик с левой стороны.

отсоединяем нижнюю часть

Снизу открутим отверткой фигурной фиксаторы к стати сними надо быть аккуратным, Потому что они сделаны из пластмасса.

откручиваем 2 само реза сверху под крышкой багажника бампера форд фоку 2

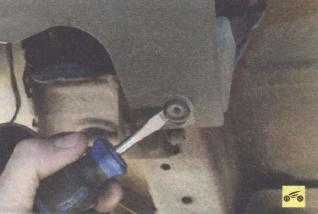

Здесь головкой или торцовым клюем на 10. Открутим два винта по бокам слева и справа на верхней части под багажной крышкой находятся,

отрастим здесь креплений

С права и слева откручиваем две гайки на 10. как показано на( фото)

отучиваем левую крепления бампера фф

И вытаскиваем брызговик

Это правая сторона как и слева открутим брызговик, отсоединяем провода которые идут на задние фонари к бамперу. и аккуратно снимаем. И В ОБРАТНО последовательности вставим другой, или свой после ремонта.(ВИДЕО).

Снятие, разборка и установка заднего бампера

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.
1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.

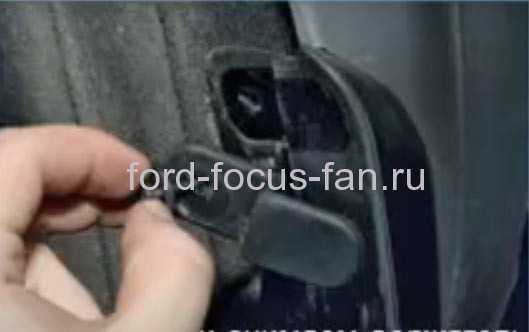

3. Сжав фиксаторы колодки…

4. …разъедините ее.

5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…

6. …отсоедините держатель от лонжерона кузова.

7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…

8. …и, поддев отверткой…

9. …извлеките пистоны.

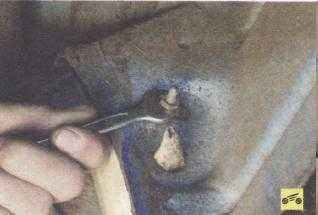

10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.

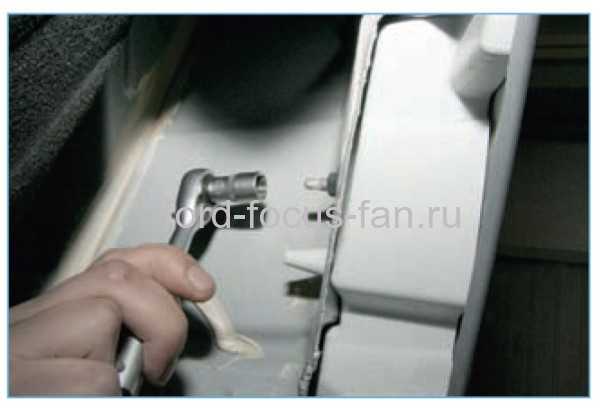

11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.

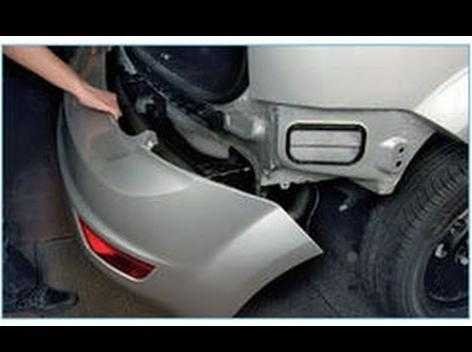

12. Потянув наружу, отсоедините держатели концов бампера от кузова…

13. …и снимите задний бампер.

15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Примечание

Так расположены держатели жгута проводов на заднем бампере.

17. Отожмите фиксаторы…

18. …и снимите фонари.

autosecret.net

Замена Заднего Бампера Форд Фокус 2 Седан

Процедура снятия бампера на Форде Фокус 2.7

Форд Фокус второго поколения, так же как и что остается сделать нашему клиенту современные авто оснащается разными устройствами, которые обеспечивают безопасность. Одними из более обычных, однако очень необходимыми являются бампера. В нашей статье будем вести разговор что, для чего употребляются данные кузовные элементы, как снять фронтальный и задний бампер на Форд Фокус 4 для которого предназначена конструкция повреждения как еще его называют для смены и т. д.

Читайте так же

Бампера сначала инсталлируются на Форд Фокус второго поколения для смягчения удара для которого предназначена конструкция появления ДТП. Вот поэтому они съемные, чтоб если проход необходимости их было можно просто сменять. Кроме этого, они же присваивают автомобилю более увлекательный костюм, в особенности если установлены необыкновенные варианты, поэтому их смена вам больше понравятся когда. Также они положительно сказываются на аэродинамике, так как делают роль спойлера и направляют воздушный поток ввысь над машиной, что уменьшает сопротивление и придавливает кузов к дороге. Это, следом, помогает сделать лучше устойчивость и маневренность, что является бесспорным плюсом.

Особенности снятия бамперов

На Форд Фокус для возможности снять бампер, нужно выполнить последующие деяния:

Открываем капот и закрепляем его в таком положении.
Снимаем облицовку радиатора.
Демонтируем брызговик мотора и защиту кратера.
Выворачиваем болты крепления (по 3 с каждой стороны вверху и понизу) подкрылок и снимаем их, после этого получаем доступ к винтам крепления фронтальных крыльев.
Извлекаем пистоны, которые фиксируют кузовную деталь и стойки радиатора, при всем этом делаем нашему клиенту остается с последней осторожностью.
С внутренней части крыльев снимаем болты и фиксаторы, которые укрепляют их к бамперу.
Снимаем фиксаторы к моторному отделу.
Открываем защелки детали, при этом это сделать необходимо сразу, утопив их вниз пальцами.
Снимаем боковые крепления и отводим его от каркаса отсека мотора.
Отсоединяем что остается сделать нашему клиенту оставшиеся фиксаторы и демонтируем бампер.

Снятие заднего бвмпера Ford Focus

Страничка вк Группа в контакте Советую к просмотру .

Читайте так же

Снятие и установка заднего бампера на форд фокус 2

снятие и установка заднего бампера на форд фокус 2 ксеноновые лампы. недорого, доставим товар бесплатно

Смена заднего бампера просит его снятия, а соответственно для Форда Фокус это происходит так:

Откидываем коврик багажника (для универсала придется снимать обшивку двери сзади).
Снимаем крепления боковой обшивки багажника Форд Фокус.
Оттягиваем обшивку и откручиваем болты крепления бампера (для этой цели вам пригодится торцевой ключ с удлинителем и сменной головкой).
Открутить слева и справа шестигранные болты (по 2.4 с каждой стороны).
Открутить шурупы, которые соединяют подкрылки и задний бампер.
Отсоединить от кронштейнов кузова деталь, нажав на нее сильно по бокам и оттянув за края.
Снимаем задний бампер, приподнимая его над подкрылками.

Вот и все, вооружившись необходимым инструментом, несколькими часами и помощником, можно снять бампера с вашего Ford Focus второго поколения. Далее может следовать замена на новый вариант, улучшение имеющегося и т. д. В общем, делать все, что необходимо. Удачи!
