Форд фокус 2 регулировка ручного тормоза – Регулировка ручника Форд Фокус 2

Регулировка ручника Форд Фокус 2

Популярный Ford Focus II имеет традиционный стояночный тормоз, дополненный классической конструкцией на механике. Эта система используется вне зависимости от барабанного или дискового тормоза, используемого на задних колесах. Согласно документации от автоконцерна, ручник должен надежно выдерживать транспортное средство на 25-процентном уклоне, когда манипулятор целиком затянут.

В данной ситуации число щелчков обязано быть на уровне 7-9. О том, как настраивать ручник на Форд Фокус 2, мы поговорим в этом материале.

Как проверить функционирование ручника

Данный механизм – это обязательный элемент конструкции каждого транспортного средства. Чаще всего его применение необходимо для постановки автомобиля на парковку. Ручник устроен так, что здесь нет никаких сложных элементов, но по тем или иным причинам он может недостаточно эффективно удерживать автомобиль или вовсе не работать.

Порой для решения ситуации достаточно лишь натянуть ручник, но бывают и более сложные случаи, когда необходима замена тросика или колодок. Все перечисленные процедуры вполне могут выполняться своими силами. Если же владелец не имеет желания или навыков для этого, можно отправиться на станцию технического обслуживания – подтяжка ручника не обойдется дорого.

Перед началом самостоятельной регулировки ручного тормоза важно подтвердить ее целесообразность. В этих целях следует поднять ручник в максимальную верхнюю позицию. При этом раздастся 5-8 щелчков, но если их было меньше, необходимо отрегулировать узел, иначе машина не будет держаться.

Второе поколение Фокуса может располагать тормозом на дисках или барабанах, но в любом случае тросик ручника влияет на отжимной манипулятор, притягивающий колодки к тем или иным элементам торможения. То есть, настройка в каждой ситуации производится одинаково, и здесь не обойтись без отвертки и торцевой головки.

Конечно, 25-процентный уклон является весьма сложным для понимания большинства автовладельцев. Можно выразиться иначе – найдите дорожный участок, эстакаду или пандус под погрузку, чья длина составляет 5 метров, а высота подъема – 1200мм. На данную плоскость нужно поставить автомобиль и затянуть тормоз. Если через 6-8 щелчков транспортное средство не удержится на дороге, пришла пора разобраться, как подтянуть ручник на Форд Фокус 2.

Существует и альтернативный метод тестирования, если вы не можете отыскать описанную выше плоскость. Можно поставить коробку передач на нейтралку, затянуть ручное устройство на 6-8 щелчков и постараться столкнуть автомобиль с места. Если вам это удалось и тормоз не держит, нужно подвести ручник.

Как самостоятельно настроить тормоза

Для задних колес Ford Focus 2 чаще всего применяются самоподводящиеся колодки. То есть, их регулировка не имеет необходимости. Когда фрикционные элементы постепенно изнашиваются, колодки корректируют положение, чтобы уменьшить рабочих ход тормозной педали. Несмотря на это, трос ручного тормоза подтягивать необходимо, так как с годами он и вытягивается, и изнашивается.

Подтяжка упомянутого узла осуществляется изнутри автомобиля, из салона. Сам механизм настройки натяжки располагается под пластиком главного тоннеля. Для выполнения процедуры регулировки необходимо наличие головки на 13 или накидного ключа, а также широкой плоской отвертки.

Совершенно не важно, дисковый или барабанный механизм применяется на вашем Фокусе, процедура подтяжки тросика стояночного тормоза и настройки самого узла выполняется по следующему алгоритму:

  • Обнаруживаем пластиковую обшивку кожуха главного тоннеля. Она находится в расстоянии между передними креслами автомобиля. Необходимо осторожно поддеть деталь отверткой, аккуратно перемещаясь по периметру.
  • Передвигаем панель и резиновый кожух по направлению вверх, двигаясь по рычагу привода стояночного тормоза.
  • Поддеваем панель и достаем ее из пространства между сидениями.
  • Для Фокусов с барабанной системой тормозов необходимо протестировать зазор между барабанами и колодками. Это выполняется путем усиленного нажатия на педаль торможения несколько раз. Если храповый узел реагирует и исправен, будет издано несколько щелчков. Это будет значить, что просветы были чрезмерными, но сейчас колодки находятся в надлежащем состоянии.
  • Необходимо вывесить задний мост со всех сторон посредством домкрата и хороших опор. Убираем колеса и барабаны тормозной системы, послабляем контргайку, используя ключ на 13, далее полностью выкручиваем ее.
  • Рычаг узла ручника следует опустить на минимальное положение вниз, затем вывернуть регулировочный элемент, направив его в начало резьбы штока тросика ручника.
  • Для автомобилей с дисковой системой тормозов ситуация несколько иная – необходимо установить щупы 0,7мм в зазор между основой суппорта и отжимным рычагом. Эту процедуру необходимо проделать по всем сторонам. Щуп устанавливается после проверки и тестирования зазора.
  • Если используется барабанная система, щуп устанавливается в промежуток между разграничителями распорок и колодочными корпусами тормозной системы. Это необходимо выполнить по всем сторонам, используя щуп толщиной не более 2 миллиметров. Далее нужно демонтировать барабан и совершить проверку работы.

Дальнейшие процедуры продолжаются внутри автомобиля, где необходимо завинчивать регулировочный элемент до момента, пока механизм колодок не станет сдвигаться. Чтобы угадать данную позицию, придется найти напарника. Когда разжимные рычаги свелись, нужно достать щупы из промежутков. Можно монтировать барабаны и колеса на свои места.

Пока автомобиль еще не на земле, необходимо протестировать простоту вращения колес. Если при движении руками они прокручиваются сложно, это означает, что барабаны или диски зацепляются за колодки. Необходимо отпустить регулировочную гайку в салоне на 0,5 оборота.

Далее спускаем транспортное средство на землю, регулируем гайку и тестируем функциональность ручника – если все в порядке, можно монтировать кожух механизма на свое место.

Итоги

Именно такая процедура позволяет отрегулировать стояночный тормоз Ford Focus 2, но не нужно торопиться отправляться в дорогу. Сперва необходимо убедиться в простоте движения колес – если имеется какое-либо притормаживание или зацепы, это означает, что регулировка сделана не совсем правильно, и необходимо немного развести колодки/диски.

Если же и дополнительная настройка не обеспечила необходимый результат, придется покупать новые детали. Это может быть тросик, диски, барабаны или колодки. Установить проблему может только квалифицированный специалист, также он выполнит финишную натяжку ручника.

Если же все работает хорошо, требуется подтянуть гайку навершия троса ручника и поставить на место панель в салоне.

Также бывают ситуации, что сам тросик оказывается бракованным – такую деталь хорошо настроить не выйдет. Она или совсем не сможет удерживать машину, или чрезмерно зажимает колодки и приводит к блокировке колес при езде. Все эти неприятности дополняются перегревом и скрежетом.

2bro-service.ru

Регулировка привода стояночного тормоза Ford focus 2 и 2 рестайлинг

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора — вы должны услышать примерно 5–7 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормоза»), отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола. Тормозные механизмы задних колес автомобиля Ford Focus II в зависимости от комплектации могут быть барабанного или дискового типа. В обоих случаях тросовый привод воздействует на разжимные рычаги, прижимающие тормозные колодки к барабанам или к дискам. Принцип регулировки привода стояночного тормоза в обоих случаях одинаков, различаются лишь способы контроля.

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.

1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…

2. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и передвиньте чехол вверх по рычагу.

Примечание
Сиденье водителя снято для наглядности. Для получения доступа к креплениям чехла и к регулировочному узлу привода стояночного тормоза снимать сиденье не требуется.

3. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес (если автомобиль оснащен барабанными тормозными механизмами задних колес). Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механизмах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.

4. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.
5. Снимите тормозные барабаны (см. «Снятие и установка тормозного барабана»), если автомобиль оснащен барабанными тормозными механизмами задних колес.
6. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тормоза…

7. …и полностью свинтите контргайку с наконечника.

8. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.



Рис. 9.6. Контрольный зазор привода стояночного тормоза автомобиля, оснащенного дисковыми тормозными механизмами задних колес: а – контрольный зазор между разжимным рычагом и опорой суппорта; 1 – разжимной рычаг; 2 – опора суппорта заднего тормозного механизма

9. Вставьте щупы толщиной 2,0 мм между концевыми ограничителями разжимных рычагов и задних тормозных колодок обоих барабанных тормозных механизмов задних колес или щупы толщиной 0,7 мм в зазоры а (рис. 9.6) между разжимными рычагами 1 и опорами 2 суппортов дисковых тормозных механизмов.

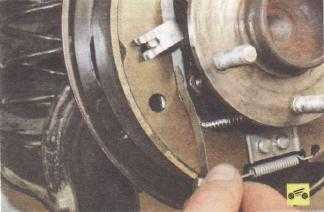

Рисунок выше  - установка щупа при регулировка тормозов с барабанами.

10. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса до момента начала перемещения какого-либо из разжимных рычагов.

Примечание
Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника.

11. Извлеките щупы из тормозных механизмов.
12. Установите тормозные барабаны (если автомобиль оснащен барабанными тормозными механизмами задних колес) и колеса.
13. Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените (см. соответствующие подразделы) и отрегулируйте привод стояночного тормоза, как описано выше.

14. Установите автомобиль на колеса.
15. Установите и затяните контргайку наконечника переднего троса.
16. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

Полезный совет
При отсутствии щупа или технической возможности снятия тормозных барабанов (если на автомобиле установлены барабанные тормозные механизмы задних колес) допустим упрощенный вариант регулировки стояночной тормозной системы.

1. Выполните операции, описанные выше в пп. 1–4.
2. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес. Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению.
3. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.
4. Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно. Если и повторная регулировка не приведет к желаемому результату, см. выше п. 10.

autosecret.net

Ford Focus | Регулировка стояночного тормоза

Рычаг стояночного тормоза через тросовые тяги приводит в действие тормозные механизмы задних колес. В качестве тяг используется стальной трос в гибкой витой оплетке. Износ стояночного тормоза в процессе эксплуатации незначителен.

Регулировка стояночного тормоза производится при исправной рабочей тормозной системе в следующих случаях:

— после замены тросов привода стояночного тормоза;

— после замены направляющих колодок тормозного дискового механизма;

— после замены тормозных колодок или тормозных дисков;

— при большом ходе рычага стояночного хода.

В автомобилях с задними барабанными тормозными механизмами стояночный тормоз регулируют в зоне крепления рычага стояночного тормоза внутри автомобиля. Доступ к тормозным тросам открыт со стороны кронштейна рычага стояночного тормоза.

В автомобилях с задними дисковыми тормозными механизмами стояночный тормоз регулируют в зоне тормозного цилиндра.


        ПРЕДУПРЕЖДЕНИЕ

Тросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.

Регулировка стояночного тормоза с задними барабанными тормозами

Регулировку стояночного тормоза с задними барабанными тормозами проводите в следующем порядке:

— несколько раз с силой нажмите на педаль тормоза, чтобы установить правильные зазоры между колодками и барабанами или дисками;

— отпустите педаль тормоза и несколько раз затяните и отпустите стояночный тормоз,

— опустите рычаг стояночного тормоза в нижнее положение;

— снимите заднюю секцию центральной консоли, чтобы получить доступ к рычагу стояночного тормоза;

— установите упоры под передние колеса, после чего поднимите домкратом заднюю часть автомобиля и установите ее на опоры;


        ПРИМЕЧАНИЕ

На некоторых моделях автомобиля доступ к регулировочным гайкам стояночного тормоза можно получить, сняв пепельницу в задней части центральной консоли.

— затяните рычаг стояночного тормоза на четвертый зубец защелки фиксатора, отпустите контргайки и затягивайте регулировочные гайки на одинаковый угол до тех пор, пока оба задних колеса еще с трудом проворачиваются;

— отпустите рычаг стояночного тормоза и проверьте, могут ли оба колеса свободно вращаться;

— проверьте регулировку. Для этого полностью затяните стояночный тормоз и сосчитайте щелчки храповика, после чего, если потребуется, повторите регулировку;

— после окончания регулировки затяните контргайки, удерживая при этом регулировочные гайки;

— в зависимости от конструкции установите секцию (или пепельницу) центральной консоли.

Регулировка стояночного тормоза с задними дисковыми тормозами

Регулировку стояночного тормоза с задними дисковыми тормозами проводите в следующем порядке:

— несколько раз с силой нажмите на педаль тормоза, чтобы установить правильные зазоры между колодками и барабанами или дисками, отпустите педаль тормоза и несколько раз затяните и отпустите стояночный тормоз, после чего опустите рычаг стояночного тормоза в нижнее положение;

— снимите заднюю секцию центральной консоли, чтобы получить доступ к рычагу стояночного тормоза;

— установите упоры под передние колеса, после чего поднимите домкратом заднюю часть автомобиля и установите ее на опоры;

— отверните контргайки и регулировочные гайки стояночного тормоза, поворачивая их на одинаковые углы до тех пор, пока рычажки стояночного тормоза задних суппортов не отойдут назад до упоров;

— при помощи маркера нарисуйте напротив друг друга две маленьких черты. Одну на рычажке стояночного тормоза, а другую — на заднем тормозном суппорте;

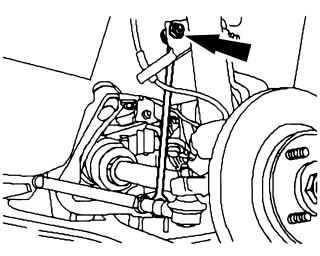

Рис. 8.1. Зазор (отмечен стрелкой) между рычажком стояночного тормоза и упором должен быть не более 1,5 мм



— медленно затягивая обе регулировочные гайки стояночного тормоза, следите за рычажками стояночного тормоза, которые должны чуть отойти от упоров. Когда расстояние между метками составит примерно 1,0 мм (рис. 8.1) на правом и левом тормозах, убедитесь, что оба колеса вращаются свободно, а затем проверьте регулировку, несколько раз затянув стояночный тормоз полностью и сосчитав количество щелчков храповика;

— установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски. Если потребуется, выполните регулировку снова;

— после окончания регулировки затяните контргайки, удерживая при этом регулировочные гайки;

— в зависимости от конструкции установите секцию (или пепельницу) центральной консоли.

automn.ru

Регулировка ручного тормоза Форд фокус 2: фф2 подтянуть ручник

Ford Focus Hatchback II ›
Бортжурнал ›
Настройка ручника.

На днях заметил, что ручник начал странно себя вести, если тянуть его плавно то затягивается на 5-6 щелчков, если дернуть порезче то поднимается до упора и не затягивает совсем, так же если нажать на тормоз то затягивается на 5-6 щелчков.
На видео такая же ситуация.
Видео не мое.

На синем форуме нашел, что такая проблема у многих, кто-то меняет суппорта и проблема уходит, кто-то меняет и проблема остается, кто-то говорит что в инструкции к машине написано что затягивать ручник необходимо с выжатой педалью тормоза. Некоторым меняли суппорта по гарантии, а кому-то отказывали. но все твердят что при потеплении ручник у всех работает безупречно, такая проблема только при наступлении морозов. Кстати летом я такой проблемы не замечал, сейчас у нас погода -25 -30 градусов, и хотя машина стоит в гараже с октября, я поехал ее заправить и заметил что ручник работает как то непредсказуемо…
Но один человек выложил информации о том, что зазор между рычагом троса и упором должен составлять не более 0,7-1 мм., тогда всё должно работать без проблем. Если зазор между рычагом и упором привода не выставлен в 0.7 мм, то механизм авторегуляции зазора в суппорте не работает должным образом и получается большой и нестабильный ход рычага ручника.

Я решил проверить этот зазор, для этого понадобились WD-40 и регулировочный щуп.

Как оказалось зазора не было совсем. Ослабил ручник полностью, потом начал натягивать его по новой, до тех пока между рычажком и упором не будет зазор 0,7 мм. Зазор вымерил регулировочным щупом.

Полный размерГотовый результат.

Ручник затягивается на 4-5 щелчке, теперь вроде работает стабильно, хотя почему-то всё равно есть сомнения…

Обновление!

После проделанных действий проблема не решилась. Но, чтение форумов подсказало следующее, что эффект нестабильного ручника появляется у всех появляется после того как заменили тормозные колодки и тормозной цилиндр не вкручивали в суппорт а вдавливали или даже забивали его туда. Я тоже когда менял колодки год назад, то по незнанию вдавил потихоньку поршень в суппорт, летом все работало хорошо, а зимой ручник стал работать как-попало.
Изучив внутреннюю конструкцию тормозного цилиндра всё стало понятно, вобщем нужно снять колодки и вкрутить цилиндры в суппорта заново, чтобы они накрутились на ту ось которая выкручивается и тем самым выталкивает поршень при постановке на ручник.

Элементы поршня:
1 — пружина;
2 — шайба;
3 — упорный подшипник;
4 — манжета втулки;
5 — поршень;
А — конический поясок втулки
Элементы цилиндра:
1 — резьбовой шток;
2 — резиновая манжета;
3 — резьбовая втулка;
4 — поршень

Резьбовая втулка

«На резьбовой шток наворачивается втулка, установленная в поршне. Резьбовая втулка может поворачиваться в поршне. Причем, когда втулка прижата к внутренней поверхности поршня своим коническим пояском А, то проворачивание весьма затруднено, а если втулка отходит от поршня, то поворачивается легко на упорном подшипнике. Втулку в поршне поджимает (через упорный подшипник) пружина. Таким образом, по мере износа тормозных колодок, резьбовая втулка все дальше свинчивается с резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.
Такая конструкция заднего тормозного цилиндра и определяет способ утапливания поршня в цилиндр при замене колодок. Поршень нельзя просто втолкнуть в цилиндр. Использование больших усилий приведет к повреждению деталей. Поршень необходимо вворачивать по часовой стрелке и одновременно сильно надавливать на него, чтобы обеспечить должное трение по коническому пояску и наворачивание втулки на резьбовой шток привода стояночного тормоза. » (Скопировано с FFClub.ru)

Для утапливания задних тормозных цилиндров я приобрел специальный набор:

Снял колодки, выдвинул немного поршень нажимая на педаль тормоза, затем вкрутил его, потом опять видвинул поршень нажимая на тормоз и снова вкрутил, и на другом колесе так же, после чего выставил зазор 0,7 мм и теперь ручник работает стабильно 🙂
Кому-то данная операция может помочь как и мне, а некоторым уже не помогает, приходится менять суппорта, потому что при варварском забивании тормозного поршня в суппорт механизм повреждается и поможет только замена суппорта.

Обновление:

Вобщем купил новые суппорта, теперь проблема ушла.

Полный размерСтарые суппорта.

AvtoShik ›
Blog ›
Как снять пластиковую ручку стояночного тормоза и отрегулировать ручник на автомобиле Форд Фокус 2 (дорестайл). Полезная информация.

Добрый день !

Хотим немного поделиться полезной информацией с владельцами автомобилей Ford Focus II (дорестайлинговой версии) по съёму пластиковой рукоятки ручного тормоза. И по ходу дела, коснёмся его регулировки.
Знаем, что многие владельцы сами иногда пытаются своими силами произвести ремонт, замену, либо перетяжку пластиковой ручки стояночного тормоза вышеуказанного авто. На безграничных просторах интернета много информации по поводу съёма этой ручки, но она в основном плачевная (людям предлагают разрезать эту пластиковую ручку; и якобы других методов её съёма не существует). Кто-то умудряется её сдёргивать силой, но это тоже может привести к её поломке (когда обратно эту же ручку уже не установишь). Кому везёт сдёрнуть не поломав её, к сожалению, не делится информацией по съёму этой пластиковой ручки. Мы решили немного просветить народ.
Честно признаться, всё, что установлено на автомобиль (надето; прикручено; напрессовано; даже заклёпано или приклеено), так же и снимается с него с применением специнструмента. Данную ручку можно снять и не применяя специнструмент. Достаточно знать немного секретов арматурщика автомобильных салонов. 🙂
Итак, начнём.
Ручник Ford Focus II (дорестайлинговой версии) выглядит следующим образом:

Пластиковую ручку с этого автомобиля снимали для перетяжки её в кожу.
К сожалению, фотографий самого процесса правильного съёма у нас нет (не знали, что людям может пригодиться такая информация), но описание процесса понятно и на словах. Нет ничего сложного. Процесс съёма туннеля автомобиля, где находится сам ручник, описывать не будем (это отдельная история). Ближе к делу!
Следующим образом ручной тормоз выглядит уже без пластиковой ручки:

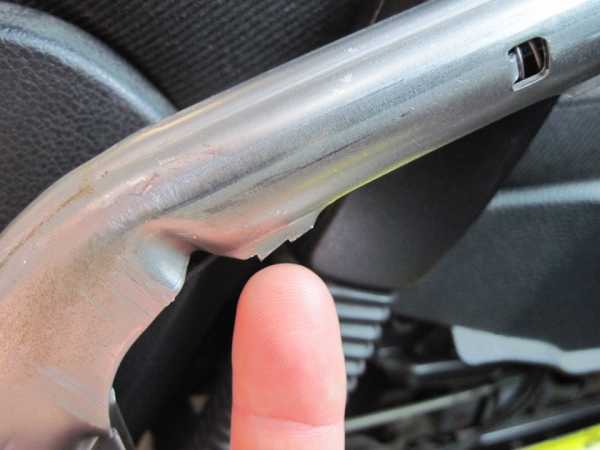

На следующих фото пальцем указаны два металлических зацепа на самом ручнике, которые держат пластиковую ручку, и не дают ей слезать с металлической основы:

ZoomВот они, эти зацепы.

ZoomИх фото снизу.

Далее на фото так же пальцем указано место, куда входит небольшая, круглая пластиковая защёлка, расположенная на самой пластиковой ручке:

И вот эта пластиковая защёлка в самой ручке:

Вид пластиковой ручки сзади:

ZoomНа фото видны канавки внутри снизу по бокам ручки, в которые и входят вышеописанные металлические зацепы самого ручника.

В общем, чтоб правильно снять ручку, делаем следующее:
1. Садимся на водительское сиденье автомобиля;
2. Снимаем матерчатый чехол с пластиковой ручки стояночного тормоза;
3. Берём пластиковую ручку (желательно обеими руками), и поднимая её переднюю часть (ту, что ближе к кнопке), чтоб её пластиковая защёлка вышла из металлической основы, опускаем её заднюю часть (ту, на которой был одет чехол), чтоб металлические зацепы ручника вышли из зацепления с пластиком ручки, и плавными полукруговыми движениями аккуратно двигаем её вперёд (по направлению к приборной панели), снимая с ручника. Будьте аккуратны, чтоб ручка не соскочила при съёме, и не ударила в приборную панель, повредив её.

В итоге получаем следующее:

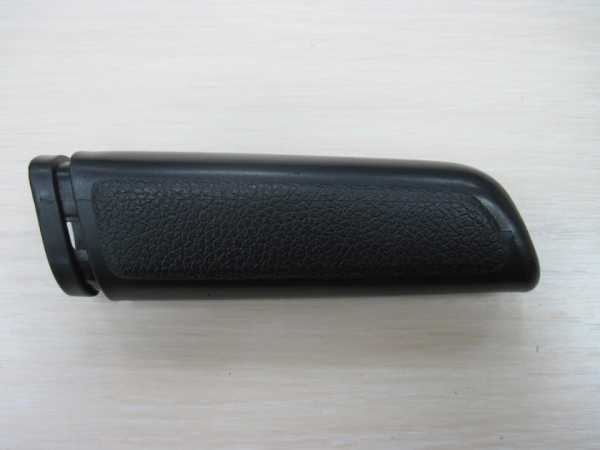

ZoomВот она, правильно снятая с ручного тормоза, пластиковая ручка.

Можно приступать к её перетяжке.
Обратная установка этой ручки так же производится вручную. При установке её на место, так же соблюдаем действия, указанные в пункте 3 инструкции по съёму, только уже насаживаем ручку в обратном направлении (к задним пассажирским сиденьям). И после того, как ручка сядет на своё место, поступаем от обратного: перед ручки опускаем, а заднюю часть поднимаем вверх, чтоб всё окончательно село на свои места, и задние зацепы ручника впились в пластик ручки (они не дадут ей слезть в последующем с ручника). Никаких молотков, никаких забойников применять не надо. Иначе можно сломать крепление кнопки ручного тормоза. Она (кнопка) кстати, тоже легко снимается. Это видно на следующем фото.

ZoomУ кнопки сверху и снизу есть две пластиковые защёлки, отогнув которые, кнопку можно снять с ручника.

И немного о регулировке ручного стояночного тормоза автомобиля Ford Focus II (дорестайлинговой версии).
На следующем фото пальцем указана шпилька регулировки ручника:

На этой шпильке находятся две гайки. Одна — регулировочная, вторая — контргайка. Регулировочная гайка показана пальцем на следующем фото:

ZoomРегулировочная гайка чёрного цвета снизу. Контрящая гайка — серого цвета сверху.
Закручиваем регулировочную гайку — натягиваем трос ручника на нужное нам количество щелчков. Откручиваем — ослабляем ручник.
После регулировки контрим регулировочную гайку верхней контргайкой. Обе гайки под ключ на 13. Вот и всё. Ставим туннель обратно…
Но это уже другая история!

Удачи на дорогах!

>Ремонт и сервисное обслуживание легковых автомобилей

Система стояночного тормоза Форд Фокус 2

Система стояночного (ручного) тормоза Форд Фокус 2 имеет тросовый привод и управляется с помощью независимого ручного рычага стояночного тормоза.
Рис. 20. Система стояночного тормоза с задними барабанными тормозами
1 — рычаг стояночного тормоза; 2 — задний трос и оболочка троса; 3 — уравнитель; 4 — трос стояночного тормоза
Рис. 21. Система ручного тормоза Форд Фокус 2 с задними дисковыми тормозами
1 — рычаг ручного тормоза; 2 — тормозной диск; 3 — задний трос и оболочка троса; 4 — уравнитель; 5 — трос стояночного тормоза
Система ручника Форд Фокус 2 воздействует на систему барабанных тормозов или дисковых тормозов задних колес следующим образом:
— с барабанными тормозами задних колес независимый ручной рычаг стояночного тормоза напрямую через тросовую систему приводит в действие задние тормозные колодки;
— с дисковыми тормозами задних колес рычаг стояночного тормоза Ford Focus 2 приводит в действие суппорты задних тормозов с помощью троса и рычага заднего суппорта со встроенным кулачком.
Собачка, находящаяся внутри суппорта заднего тормоза, вращает регулировочный винт поршня, посредством чего компенсируется износ накладок. Для регулировки троса несколько раз задействуйте рычаг ручного тормоза.
Регулировка троса стояночного тормоза
— Снимите чехол рычага ручного тормоза. Отсоедините зажим чехла.
— Снимите чехол. Отпустите стояночный тормоз до упора в нижнее положение.
— Отпустите регулировочную гайку троса ручного тормоза до полного ослабления натяжения троса.
— Снимите зажим. Отпустите регулировочную гайку.
— Задействуйте и отпустите педаль тормоза, чтобы обеспечить правильную регулировку задних тормозов.
— Поднимите и подоприте автомобиль.
— Убедитесь в правильности разводки и фиксации зажимами троса ручника и оболочки троса.
— Поднимите рычаг стояночного тормоза вверх на четыре отметки.
— Затяните регулировочную гайку троса ручника до ощутимого увеличения плотности затяжки.
— Несколько раз задействуйте и отпустите рычаг стояночного тормоза с достаточной силой для фиксации системы стояночного тормоза.
— Отпустите ручной тормоз до упора в нижнее положение.
Барабанные тормоза задних колес Форд Фокус 2:
— Если регулировка троса ручника не влияет на перемещение плунжера, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.
— Общее перемещение левого и правого плунжера вместе взятых должно составлять от 1 мм до 8 мм.
— Проверьте перемещение плунжера в левой и правой опорных пластинах.
— Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса ручного тормоза.
Дисковые тормоза задних колес:
— Если регулировка троса не влияет на перемещение рычага суппорта стояночного тормоза, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.
— Общее перемещение между левым и правым рычагами суппорта стояночного тормоза и стопором вместе мятыми должно составлять от 0,5 мм до 2 мм.
— Проверьте перемещение рычага суппорта стояночного тормоза слева и справа.
— Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.
— Поверните задние колеса, чтобы убедиться в отсутствии выраженного заедания тормозов.
— Установите зажим регулировочной гайки ручного тормоза Форд Фокус 2.
— После регулировки убедитесь в правильности положения регулировочной гайки стояночного тормоза.
— Установите зажим. Установите чехол рычага стояночного тормоза.
Замена рычага управления ручником:
— Отпустите стояночный тормоз. Поднимите и подоприте автомобиль.
— Снимите напольную консоль. Рассоедините штекерный разъем.
— Отверните регулировочную гайку троса ручного тормоза.
— Снимите рычаг стояночного тормоза.
— После установки отрегулируйте стояночный тормоз.
— При установке выполните процедуру снятия в обратной последовательности.

  • Автосигнализация Старлайн А6
  • Автосигнализация Старлайн А8
  • Автосигнализация Старлайн А63
  • Автосигнализация Старлайн А92
  • Автосигнализация Старлайн А94
  • Автосигнализация Старлайн В6
  • Автосигнализация Старлайн В92
  • Автосигнализация Старлайн В94
  • Автосигнализация Старлайн Е90 Е91
  • Рекомендации по выбору сигнализации Старлайн А91
  • Эксплуатация и настройки автосигнализации Starline A91
  • Рекомендации по эксплуатации автосигнализации Старлайн Б9
  • Помощь по регулировкам сигнализации Starline B9
  • Рекомендации по установке и настройкам сигнализации Старлайн А61
  • Рекомендации по регулировке сигнализации Старлайн А93
  • Настройки автосигнализации Starline A93
  • Настройки и регулировки автосигнализации Старлайн А9
  • Эксплуатация и регулировки сигнализации Starline A9
  • Настройки и неполадки сигнализиции Pandora DXL 5000
  • Настройки и регулировки сигнализации Pandora DXL 3910
  • Рекомендации по настройкам сигнализации Pandora DXL 3210 и 3945

evrasia-today.ru

Регулировка стояночного тормоза Ford Focus II (Форд Фокус)

Для предварительной проверки правильности регулировки привода стояночного тормо­за поднимите рычаг привода вверх до упора, вы  должны услышать пример­но 5-7 щелчков храпового устройства. Если количество щелчков не укладывается в ука­занный интервал или автомобиль неудерживается стояночным тормозом (см. «Проверка стояночного тормоза»), отрегулируйте привод. Регулировочный узел привода стоя­ночного тормоза расположен в салоне под облицовкой тоннеля пола. Тормозные меха­низмы задних колес   автомобиля    Ford Focus II в зависимости от комплектации могут быть барабанного или дискового типа. В обо­их случаях тросовый привод воздействует на разжимные рычаги, прижимающие тормоз­ные колодки к барабанам или к дискам. Прин­цип регулировки привода стояночного тормо­за в обоих случаях одинаков, различаются лишь способы контроля.

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.





1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…



2. …отсоедините рамку от облицовки тон­неля пола, преодолевая упругое сопротивле­ние ее фиксаторов, и передвиньте чехол вверх по рычагу.

ПРИМЕЧАНИЕ

Сиденье водителя снято для наглядности. Для получения доступа к креплениям чехла и к регулировочному узлу привода стояноч­ного тормоза снимать сиденье не требуется.



3. Проверьте правильность регулировки за­зоров между тормозными колодками и бара­банами тормозных механизмов задних колес (если автомобиль оснащен  барабанными тормозными механизмами задних колес). Для этого несколько раз сильно нажмите на пе­даль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механиз­мах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.

    4. Вывесите заднюю часть автомобиля и ус­тановите ее на надежные опоры.

    5. Снимите тормозные барабаны (см. «Снятие и установка тормозного барабана»), если автомобиль оснащен барабан­ными тормозными механизмами задних колес.



    6. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тор­моза…



    7. …и полностью свинтите контргайку с наконечника.



    8. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.



    9.  Вставьте щупы толщиной 2,0 мм между концевыми ограничителями разжимных рычагов и задних тормозных колодок обоих бара-банных тормозных механизмов задних колес или щупы толщиной 0,7 мм  в зазоры а между разжимными рычагами 1 и опорами 2 суппортов дисковых тормозных механизмов.

    Поделиться в социальных сетях:

    ubs-rus.com

    Регулировка ручника Форд Фокус 2 барабанные

    Проверка задних тормозов Форд Фокус

    Регулировка ручника и задних тормозов Ford Fusion

    Замена задних барабанных колодок на Ford Focus 2

    Как настроить задние тормозные колодки, чтоб тормозили одновременно в Ford

    регулировка ручника форд фокус 2 рестайл

    Как поменять задние тормозные колодки Форд Фокус 2

    Замена задних тормозных колодок и барабанов FORD TRANSIT CONNECT

    Ручник подтяжка

    Регулировка ручника Форд Фокус 2

    Снятие тормозного барабана.

    Также смотрите:

    • Сервисные центры Форд на мкад
    • Лобовое стекло с обогревом Форд Фокус 2 2010
    • Накладки brembo на Форд Фокус 2
    • Огромная разборка Форд
    • Лекала Форд галакси
    • Chevrolet lacetti или Форд Фокус
    • Машины от производителя Форд
    • Ручка КПП Форд Фокус 2 замена
    • Ресурс ремня ГРМ Форд фьюжен
    • Плановое техобслуживание Форд Мондео
    • Чехлы на Форд Мондео 2012 года
    • Шейвинг Форд Фокус 2
    • Смотреть джон Форд онлайн
    • Как узнать цвет краски автомобиля по vin Ford
    • Ford Fusion фильтр масляный код
    Главная » Выбор » Регулировка ручника Форд Фокус 2 барабанные

    fordport.ru

    Регулировка ручного тормоза Ford Focus 2


    Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора — вы должны услышать примерно 5–7 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом , отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола. Тормозные механизмы задних колес автомобиля Ford Focus II в зависимости от комплектации могут быть барабанного или дискового типа. В обоих случаях тросовый привод воздействует на разжимные рычаги, прижимающие тормозные колодки к барабанам или к дискам. Принцип регулировки привода стояночного тормоза в обоих случаях одинаков, различаются лишь способы контроля.
    Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.
    1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…
    2. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и передвиньте чехол вверх по рычагу.

      Сиденье водителя снято для наглядности. Для получения доступа к креплениям чехла и к регулировочному узлу привода стояночного тормоза снимать сиденье не требуется.

    3. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес (если автомобиль оснащен барабанными тормозными механизмами задних колес). Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механизмах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.
    4. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.
    5. Снимите тормозные барабаны , если автомобиль оснащен барабанными тормозными механизмами задних колес.
    6. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тормоза…
    7. …и полностью свинтите контргайку с наконечника.
    8. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.


    рисунок 9.6. Контрольный зазор привода стояночного тормоза автомобиля, оснащенного дисковыми тормозными механизмами задних колес: а – контрольный зазор между разжимным рычагом и опорой суппорта; 1 – разжимной рычаг; 2 – опора суппорта заднего тормозного механизма

    9. Вставьте щупы толщиной 2,0 мм между концевыми ограничителями разжимных рычагов и задних тормозных колодок обоих барабанных тормозных механизмов задних колес или щупы толщиной 0,7 мм в зазоры а (рисунок 9.6) между разжимными рычагами 1 и опорами 2 суппортов дисковых тормозных механизмов.
    10. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса до момента начала перемещения какого-либо из разжимных рычагов.

      Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника.

    11. Извлеките щупы из тормозных механизмов.
    12. Установите тормозные барабаны (если автомобиль оснащен барабанными тормозными механизмами задних колес) и колеса.
    13. Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените (смотрите соответствующие подразделы) и отрегулируйте привод стояночного тормоза, как описано выше.
    14. Установите автомобиль на колеса.
    15. Установите и затяните контргайку наконечника переднего троса.
    16. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

     РЕКОМЕНДАЦИЯ
    При отсутствии щупа или технической возможности снятия тормозных барабанов (если на автомобиле установлены барабанные тормозные механизмы задних колес) допустим упрощенный вариант регулировки стояночной тормозной системы.

    1. Выполните операции, описанные выше в пп. 1–4.
    2. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес. Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению.
    3. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.
    4. Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно. Если и повторная регулировка не приведет к желаемому результату, смотрите выше п. 10.




    Тормозная система
    Поломки тормозов
    Прокачка тормозов
    Положение педали
    Бачок главного тормозного цилиндра
    Главный тормозной цилиндр
    Регуляторы давления
    Вакуумный усилитель тормоза
    Тормозные шланги
    Тормозные трубки
    Монтаж педали тормоза
    Передние тормозные колодки
    Суппорт тормозной
    Тормозные диски
    Тормозной барабан
    Тормозные колодки задние
    Рабочий тормозной цилиндр задний
    Регулировка ручного тормоза
    Тросы ручного тормоза
    Рычаг ручного тормоза
    Датчики частоты вращения колёс (на АБС)

    ford-manual.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
