виды и 10 этапов изготовления своими руками

Содержание статьи

Дополнительные аксессуары для автомобиля существенно облегчают вождение и обслуживание авто в разное время года. К зимним аксессуарам можно отнести щётки с подогревом, благодаря которым не придётся отскребать дворники от лобового стекла по утрам и заменять их после быстрого выхода из строя из-за морозов. Почему тёплые дворники так востребованы и как их подключать? Можно ли сделать тёплые щётки своими руками?

Актуальность использования щёток с подогревом

Зимой в сильные морозы классические каркасные автомобильные дворники обмерзают. Со временем шарниры коромысел становятся неподвижными из-за замерзающей воды, следовательно, плотность прилегания к стеклу существенно снижается. Такие деформации приводят к наличию неочищенных участков.

Другая проблема, с которой сталкивается владелец авто — неправильный выбор резиновой смеси приводит к отвердеванию чистящего полотна, после чего автомобильные щётки прыгают по стеклу и противно скрипят. Обычные дворники с приходом зимы лучше сразу заменить на тёплые, что повысит уровень комфорта и безопасности, а также продлит эксплуатационный срок стеклоочистителей.

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

  • возможность использовать при любых погодных условиях;
  • снег на стекле быстро растапливается под воздействием нагревающей поверхности;
  • длительный эксплуатационный срок;
  • оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
  • простота монтажа и эксплуатации при наличии базовых навыков;
  • возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

  • стоимость намного выше традиционных стеклоочистителей;
  • монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
  • если стекло слишком заледенело, даже тёплые дворники не помогут.

Классификация тёплых дворников

Современные модели тёплых дворников стоит классифицировать следующим образом.

  1. Каркасные щётки, где вместо металлических деталей установлены пластиковые, поскольку данному материалу мороз не так страшен. Также установлена специальная резина с водоотталкивающими свойствами. Следовательно, щётка не примерзает к поверхности стекла и при низких температурах остаётся более мягкой. Такие дворники можно не менять на обычные с приходом весны.
  2. Аналог каркасной щётки с особой структурой, благодаря которой металлические внутренности остаются защищёнными, как и резина в ключевых звеньях (читайте больше о бескаркасных щетках стеклоочистителя). Среди недостатков стоит выделить потерю эффективности на высоких скоростях, а также проблемы с устранением влаги, поскольку на металлических элементах она конденсируется из воздуха при резких температурных перепадах.
  3. Щётки с нагревательным элементом. Визуально они схожи с бескаркасными моделями, но намного эффективнее последних. Эластичность сохраняется надолго, также конструкция надёжно защищена от промерзания.

Принцип действия дворников с подогревом

Конструкционно щётки стеклоочистителя с подогревом не снабжены каркасом, следовательно, они более гибкие. Такое качество позволяет повысить эффективность очистки лобового стекла. Конструкция также предполагает наличие специального нагревающегося полотна, которое защищает чистящие поверхности от замерзания, предотвращает появление неприятных звуков и сохраняет их геометрию. Чистящая поверхность по всей длине оснащена особой гибкой лентой подогрева, которую снабжает электричеством сеть питания авто.

Известные производители

Среди наиболее надёжных производителей тёплых щёток стоит выделить бренды «Consul Winter» и «Burner». Принципиальные отличия между ними отсутствует, есть лишь разница в форме и креплении. Компания «Burner» снабдила свою продукцию специальными адаптерами, благодаря которым процесс монтажа существенно облегчается. Конкурентные компании оснащают каждый комплект щёток крючками.

Если говорить о ценовой политике, стоимость тёплых дворников в минимальной комплектации не особо превышает классические щётки. Другое дело, когда функциональные возможности расширяются за счёт расширенной комплектации. Стоимость будет выше в два раза.

Подключение тёплых щёток

Установить щётки с подогревом можно как в автомастерской, так и самостоятельно. Если второй вариант для вас более предпочтителен, ориентируйтесь на следующую последовательность работ.

  1. Тщательно очистите поверхность лобового стекла от пыли и грязи.
  2. Снимите защитную плёнку с приобретённых щёток.
  3. Определитесь с местом установки дворников на стекле. Наметьте зону, где щётка будет останавливаться, и приклейте ЕЩС на это место с внутренней стороны стекла. На данном этапе важно учитывать, что зона остановки дворника должна быть по центру нагревательного материала.
  4. Подключите один кабель на массу автомобиля, а второй к проводу с надписью +12 вольт через включатель.
  5. На данном этапе можно запустить дворники.
Более подробную информацию о том, как поменять дворники, вы сможете найти в содержательном материале нашего эксперта.

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

  1. Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
  2. Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
  3. Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
  4. Начните с минуса подключение реле и завершите плюсом.
  5. Установите предохранитель между проводом с плюсовой полярностью.

В результате включение машины и нажатие на кнопку должно активировать запуск приборов и работу обогрева. Данная функция должна отключаться при повторном нажатии на кнопку.

Тёплые дворники своими руками

Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити.  Процесс изготовления таких щёток состоит из следующих этапов:

  1. Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
  2. Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.
  3. Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
  4. Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
  5. Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
  6. Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
  7. Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
  8. На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
  9. Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
  10. Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

Выводы

Проживание в условиях сурового российского климата требует приобретения дополнительных аксессуаров для автомобиля, и часто такие приспособления являются не просто прихотью, а необходимостью. Стеклоочистители с подогревом как раз относятся к такой категории аксессуаров, поскольку обеспечивают не только комфортное вождение, но и безопасность на дороге.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Дворники с подогревом: классификация, 5 этапов подключения + инструкция по самостоятельному изготовлению тёплых щёток

Проблема примерзания автомобильных дворников к поверхности лобового стекла в зимнее время считается одной из основных для водителей. Даже если оторвать их получится, эффективность щёток можно будет поставить под сомнение, поскольку портится резина. Как щётки с подогревом спасут от подобных проблем и на что обратить внимание при их установке?

Дополнительные аксессуары для автомобиля существенно облегчают вождение и обслуживание авто в разное время года. К зимним аксессуарам можно отнести щётки с подогревом, благодаря которым не придётся отскребать дворники от лобового стекла по утрам и заменять их после быстрого выхода из строя из-за морозов. Почему тёплые дворники так востребованы и как их подключать? Можно ли сделать тёплые щётки своими руками?

Содержание статьи

Актуальность использования щёток с подогревом

Зимой в сильные морозы классические каркасные автомобильные дворники обмерзают. Со временем шарниры коромысел становятся неподвижными из-за замерзающей воды, следовательно, плотность прилегания к стеклу существенно снижается. Такие деформации приводят к наличию неочищенных участков.

Другая проблема, с которой сталкивается владелец авто — неправильный выбор резиновой смеси приводит к отвердеванию чистящего полотна, после чего автомобильные щётки прыгают по стеклу и противно скрипят. Обычные дворники с приходом зимы лучше сразу заменить на тёплые, что повысит уровень комфорта и безопасности, а также продлит эксплуатационный срок стеклоочистителей.

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

  • возможность использовать при любых погодных условиях;
  • снег на стекле быстро растапливается под воздействием нагревающей поверхности;
  • длительный эксплуатационный срок;
  • оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
  • простота монтажа и эксплуатации при наличии базовых навыков;
  • возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

  • стоимость намного выше традиционных стеклоочистителей;
  • монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
  • если стекло слишком заледенело, даже тёплые дворники не помогут.

Классификация тёплых дворников

Современные модели тёплых дворников стоит классифицировать следующим образом.

  1. Каркасные щётки, где вместо металлических деталей установлены пластиковые, поскольку данному материалу мороз не так страшен. Также установлена специальная резина с водоотталкивающими свойствами. Следовательно, щётка не примерзает к поверхности стекла и при низких температурах остаётся более мягкой. Такие дворники можно не менять на обычные с приходом весны.
  2. Аналог каркасной щётки с особой структурой, благодаря которой металлические внутренности остаются защищёнными, как и резина в ключевых звеньях. Среди недостатков стоит выделить потерю эффективности на высоких скоростях, а также проблемы с устранением влаги, поскольку на металлических элементах она конденсируется из воздуха при резких температурных перепадах.
  3. Щётки с нагревательным элементом. Визуально они схожи с бескаркасными моделями, но намного эффективнее последних. Эластичность сохраняется надолго, также конструкция надёжно защищена от промерзания.

Принцип действия дворников с подогревом

Конструкционно щётки стеклоочистителя с подогревом не снабжены каркасом, следовательно, они более гибкие. Такое качество позволяет повысить эффективность очистки лобового стекла. Конструкция также предполагает наличие специального нагревающегося полотна, которое защищает чистящие поверхности от замерзания, предотвращает появление неприятных звуков и сохраняет их геометрию. Чистящая поверхность по всей длине оснащена особой гибкой лентой подогрева, которую снабжает электричеством сеть питания авто.

Известные производители

Среди наиболее надёжных производителей тёплых щёток стоит выделить бренды «Consul Winter» и «Burner». Принципиальные отличия между ними отсутствует, есть лишь разница в форме и креплении. Компания «Burner» снабдила свою продукцию специальными адаптерами, благодаря которым процесс монтажа существенно облегчается. Конкурентные компании оснащают каждый комплект щёток крючками.

Если говорить о ценовой политике, стоимость тёплых дворников в минимальной комплектации не особо превышает классические щётки. Другое дело, когда функциональные возможности расширяются за счёт расширенной комплектации. Стоимость будет выше в два раза.

Подключение тёплых щёток

Установить щётки с подогревом можно как в автомастерской, так и самостоятельно. Если второй вариант для вас более предпочтителен, ориентируйтесь на следующую последовательность работ.

  1. Тщательно очистите поверхность лобового стекла от пыли и грязи.
  2. Снимите защитную плёнку с приобретённых щёток.
  3. Определитесь с местом установки дворников на стекле. Наметьте зону, где щётка будет останавливаться, и приклейте ЕЩС на это место с внутренней стороны стекла. На данном этапе важно учитывать, что зона остановки дворника должна быть по центру нагревательного материала.
  4. Подключите один кабель на массу автомобиля, а второй к проводу с надписью +12 вольт через включатель.
  5. На данном этапе можно запустить дворники.

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

  1. Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
  2. Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
  3. Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
  4. Начните с минуса подключение реле и завершите плюсом.
  5. Установите предохранитель между проводом с плюсовой полярностью.

В результате включение машины и нажатие на кнопку должно активировать запуск приборов и работу обогрева. Данная функция должна отключаться при повторном нажатии на кнопку.

Тёплые дворники своими руками

Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити.  Процесс изготовления таких щёток состоит из следующих этапов:

  1. Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
  2. Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.
  3. Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
  4. Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
  5. Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
  6. Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
  7. Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
  8. На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
  9. Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
  10. Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

Выводы

Проживание в условиях сурового российского климата требует приобретения дополнительных аксессуаров для автомобиля, и часто такие приспособления являются не просто прихотью, а необходимостью. Стеклоочистители с подогревом как раз относятся к такой категории аксессуаров, поскольку обеспечивают не только комфортное вождение, но и безопасность на дороге.

auto-gl.ru

Подогрев щеток (дворников)

Для более качественной очистки лобового стекла в зимнее время были придуманы щетки с подогревом. Каким образом осуществляется подогрев дворников и можно ли сделать такой подогрев самому ? Кроме того Вам интересно знать, стоит ли устанавливать дворники с подогревом ? Рассмотрим все по порядку..

Дворники с подогревом в наше время уже не новинка. Если раньше они изготавливались только в домашних условиях, то сейчас подогреваемые щетки можно купить в магазине.

Информации в интернете по подогреву дворников очень много и вся она достаточно запутанная.

Поэтому для более удобного восприятия я ее разделил на два больших блока:
  1. Подогрев зон дворников
  2. Подогрев дворников
И каждый блок рассмотрю более детально:

Подогрев зон дворников

Для того, чтобы лед и снег на дворниках растаял можно подогревать не сами дворники, а места на которых они находятся:
  1. Использовать ленту с подогревом
  2. Использовать штатный отопитель автомобиля
Первый вариант:
Готовый вариант нагревательного элемента, который предназначен для обогрева места, где останавливается щётка. Нагрев предотвращает налипание мокрого снега, замерзание и обледенение резинки дворников. Кроме того, мокрый снег не накапливается в месте остановки щётки и не мешает работе стеклоочистителя.

Устанавливаться такой теплоэлемент может и на заднее стекло поверх имеющегося обогрева.
Т.к. лобовое стекло представляет собой "триплекс", а заднее монолитное (рассчитано на работу обогревателя стекла), то включить обогрев щеток лобового стекла при температуре ниже -15C можно лишь после частичного прогрева салона, иначе лобовое стекло может потрескаться.

Нагревательный элемент имеет клейкую основу, поэтому установка простая и сводится к наклейки ленты на стекло, поэтому большую часть времени у Вас займет подключение подогрева.

Можно выбрать любой подходящий по размеру подогрев:

  • НЩС-35 (350мм х 50мм.) Мощность 17,5 Вт
  • НЩС-38 (380мм х 50мм.) Мощность 14,5 Вт
  • НЩС-55 (550мм х 50мм.) Мощность 37,5 Вт

Купить дворники с подогревом можно в интернет-магазинах.
Цена подогрева дворников около 250р.

Такой же метод обогрева щеток используется и на некоторых иномарках и зоны обогрева дворников встроены в лобовое стекло с завода.

Минусы такого подогрева:

  1. При неправильной эксплуатации лобовое стекло может потрескаться
  2. Зоны обогрева заметны и смотрятся не очень красиво 🙂

Второй вариант:
Зачем все усложнять, когда можно использовать печку для обогрева щеток. Для того, чтобы горячий воздух отопителя попадал на щетки, нужно добиться чтобы щетки чуть приподнялись. Тогда горячий воздух растопит лет и снег с дворников.
На некоторых иномарках есть дефект (опцией я это назвать не могу 🙂 ), когда можно кратковременным нажатием на рычаг управления дворников добиться перемещения щеток на 5 -7 см.
На ВАЗ 2110 так сделать не получается (пробовал сделать с альтернативным реле).

Подогрев зоны дворников с помощью отопителя:


Подогрев дворников

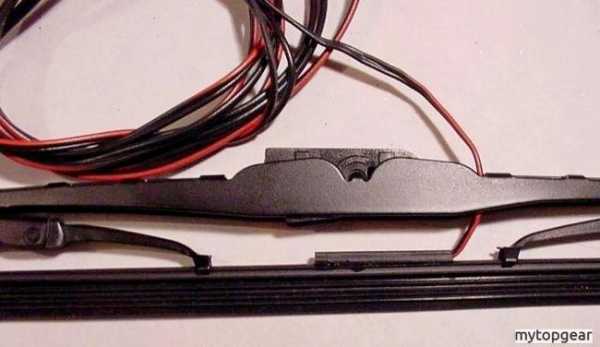

Сейчас в магазинах продаются не только бескаркасные дворники для зимы, но и с дворники с подогревом. Универсальное крепление, которое подойдет почти на любой автомобиль, а также привлекательная цена заманивает покупателей.

Предлагают универсальные щетки Burner с подогревом.

  • провода содержат фторопласт, не вступающие в реакцию с внешней средой
  • новый нагревательный элемент, не вступающий в реакцию со спиртосодержащими  жидкостями (незамерзайки)
  • чистящее полотно можно заменить, тем самым продлить срок службы щеток
Щетки с подогревом Burner

Щетки с подогревом Consul-Winter

Цены дворников с подогревом фирмы Burner и Consul-Winter примерно 650р.


Давайте узнаем более подробно, каким же образом устроен обогрев дворников, которые продаются в магазине.
Оказывается, что резинка подогревается не изнутри, а нагревается место посадки резинки.
Другими словами нагревается металлическая основа и она как радиатор передает тепло каркасу и резинке.

Тестирование дворников с подогревом:
В инструкции указанно: "Включайте нагревательный элемент только в снежную холодную погоду".

  1. Эксперимент проходил в холодную погоду без снега, грязь на стекло летела сплошным потоком. Штатная щетка на стороне водителя с помощью омывателя стекла неплохо справлялась со своей задачей. А вот пассажиру приходилось смотреть сквозь мутную пелену разводов, оставляемых на стекле дворником с подогревом.
  2. Ситуация изменилась после того, как включили обогрев дворника на стороне пассажира. В активном состоянии щетка стала чистит стекло примерно так же, как и обычная.
  3. А во время снегопада щетка с обогревом чистит уже лучше чем без него.
  4. Утренние испытания показали, что щетка с обогревом оттаивает через 2 минуты, но лед на всей поверхности лобового стекла она растопить не может, поэтому все равно приходится ждать, когда печка расплавит лед на лобовом стекле.
По аналогичной схеме можно сделать подогрев дворников самому:

Подогрев дворников своими руками

Для подогрева дворников использовался проверенный надежный провод МГТФ сечением 0.03кв.мм. Потребовалось 10м. Купить можно на радиорынке. Цена: 3р/м.

При 10метрах потребление тока 2,5Амп, а мощность около 35Вт. Хочу заметить, что мощность и потребляемый ток будет разный, в зависимости от сечения и длинны провода.

Чтобы сделать поверхность для подогрева можно использовать доску с 2мя гвоздиками на расстоянии 62см. Наматываем на них провод. и сматываем скотчем через 4-5см.
В итоге должна получиться вот такая лапша/шлейф (концы провода должны находиться в середине)

Далее припаиваем мягкие провода 10 -15см (например Мгшв 0,12 с шелковой изол либо ПВ-3) и изолируем термоусадочным кембриком.
Провод на излом не работает.

Окутываем лапшу в фольгу, чтобы нагрев был более равномерным и провод целей в лапше будет.
Снимаем две резинки и пластик с дворника, а затем укладываем нагревательный элемент. После собираем дворник обратно.

Одеваем клеммы и одеваем гофру. Готово.

В результате при -10C щетки тепленькие (около 20C).

Ради эксперимента сделал подогрев только на одном дворнике - водительском. Через некоторое время стало как то неприятно, что пассажирский дворник шуршит по стеклу ледышками, а водительский шума не издает.
В целом обогревом доволен.

Кроме такого способа подогрева можно еще подогревать резинку дворников изнутри:



Установка подогрева в щетки фирмы ХОРС

Почему именно ХОРС ?
Потому что эти силиконовые щетки имеют внутри отверстие по всей длине, в которое и будет установлена нихромовая нить, а так же силикон выдерживает температуру до 250C.

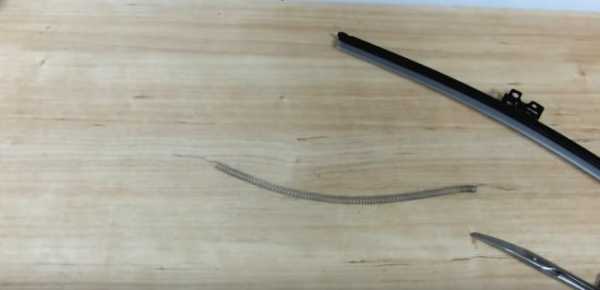

Для подогрева щетки используется нихромовая проволока Ф0,3 мм. (используется в нагревательных спиралях, можно извлечь и старого утюга или плитки, либо купить на радиорынке)
Длина нити должна быть равной двум длинам дворника +200 мм.

Т.к. нить для подогрева будет проходить внутри щетки, то для того, чтобы щетка не искривилась нужно нить сделать ровной.
Для выравнивания проволоки ее надевают на шило, затем вытягивается плоскогубцами пол метра нити и нагревается до красна на огне (например, газовой горелки).

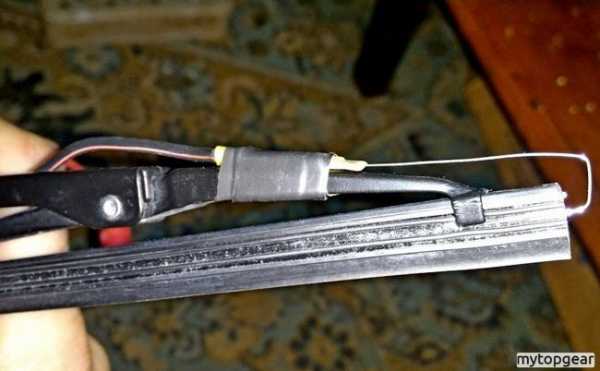

Чтобы нить внутри щетки не замкнула на адаптер, нужно вставлять проволоку под углом, предварительно сделав отверстие булавкой.
По очереди тянуть за оба конца проволоки до тех пор, пока она не скроется в щетке. Аккуратно в последний момент, чтобы нить не перекрутилась.

Чтобы компенсировать температурные деформации резины и нихромовой проволоки нужно на конце нити сделать петлю и одеть изоляцию.
В середине профиля дворников делаем 2 отверстия для выводов нихромовой нити. Вставляем концы проволоки в профиль и заправляем резиновую ленту.

Перед пайкой концы нагревателя обрабатываем паяльной кислотой. Далее припаиваем провод ШВП2х0,2 и закрываем дихлорэтаном.

Составил схему. Сопротивление нагревателей:

  • для дворника длиной 45см получается 8,8 ом
  • для дворника длиной 58см получается 11 ом.
Кнопку можно подключить от прикуривателя, а остальную часть схемы расположить в моторном отсеке.

Прокладываем провода и устанавливаем дворники. Готово.

Вариант с изогнутой нихромовой проволокой.
Использовалась нихромовая проволока диаметром 0.25.
Наматываем всю нихромовую нить на иголку. Делаем небольшой отступ от концов. После вытягиваем, чтобы проволока получилась волнообразной.

Просовываем изогнутую проволоку в туннель внутри щетки при помощи смазки.

Освобождаем конца нити для пайки путем сдвига щетки к центру. Припаять медь к нихрому сложно, кроме того нужно добиться минимального размера пайки, чтобы при распрямлении щетки пайка оказались внутри тоннеля.

В зависимости от типа подключения температура нагревания и потребление тока будет разным:

  1. Параллельное подключение (нагрев до 100C, потребление тока 1,5А)
  2. Последовательное (нагрев до 50C, потребление тока маленькое)
Минусы такого подогрева щеток:
  1. В отличии от предыдущего метода в данном случае при смене силиконовой щетки подогрев придется делать по новой.
Пример работы обогрева силиконовых дворников ХОРС.


Заключение

Конечно, чистое лобовое стекло - это безопасность движения. Если Вы решили сделать подогрев дворников самостоятельно, то позаботьтесь о том, чтобы Ваша конструкция была надежна и хорошо изолирована.
Подогреваемые щетки, безусловно, приносят кое-какую пользу при зимней эксплуатации автомобиля, но говорить, что это незаменимая вещь нельзя. Поэтому в большинстве случаев для отчистки лобового стекла зимой автолюбителей устраивает установленные бескаркасные зимние щетки, незамерзающая жидкость и исправный отопитель.
Кстати, а Вы знаете, что есть еще и подогрев лобового стекла ?

Я сделал подогрев дворников автомобиля и..


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Подогрев щеток стеклоочистителя своими руками

Эксплуатация26 августа 2017

Автолюбители, эксплуатирующие свои машины круглогодично, прекрасно знакомы с проблемой примерзания и обледенения «дворников». Чтобы вернуть резиновым элементам эластичность и работоспособность, их приходится постоянно очищать ото льда вместе с замерзшей зоной стекла. Если вы часто оказываетесь в подобной ситуации, вопрос нужно решать кардинально – организовать электроподогрев щеток стеклоочистителя. Дополнительное оборудование стоит недорого и устанавливается на автомобиль самостоятельно.

Способы оттаивания стеклоочистителей

Традиционно нижняя часть стекла обогревается путем обдува горячим воздухом, подаваемым вентилятором салонного отопителя. Проблема в том, что оттаивание происходит слишком долго: сначала необходимо прогреть двигатель и охлаждающую жидкость, чтобы получить теплый воздух, затем потребуется еще 15–20 мин на растапливание льда.

Существует несколько альтернативных вариантов решения вопроса:

  • организовать обогрев зоны покоя щеток с помощью накладного нагревательного элемента;
  • приобрести готовые стеклоочистители со встроенной системой подогрева и подключить их к бортовой сети авто;
  • самостоятельно изготовить нагревающий элемент и установить на штатные «дворники» с присоединением к электросети через прикуриватель либо отдельную кнопку.

Первый способ даст отличный результат при установке нагревателя на заднее стекло автомобиля. Дело в том, что на заводе оно проходит термическую обработку и не боится перепадов температур в разных зонах. Чего не скажешь о лобовом стекле, чей подогрев при морозе минус 15 °С и ниже спровоцирует появление трещин. Это следствие резкого повышения температуры на одном участке, на что трехслойная конструкция «триплекса» не рассчитана.

Прогрев нижней зоны стекла реализуется довольно просто: купите пленочный термоэлемент и приклейте к поверхности (в изделии предусмотрен липкий слой с одной стороны). Затем подсоедините к контактам провода, подключенные к прикуривателю либо отдельной кнопке.

Обратите внимание! При использовании нагревателя на переднем стекле не включайте его на морозе –15 °С и ниже. Сначала прогрейте автомобиль традиционным способом.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

  1. Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
  2. Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
  3. Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
  4. Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся.

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Сборка самодельного обогрева

Чтобы сделать подогреваемые «дворники», нужно разобраться, как устроены изделия заводского изготовления. Конструкция такова: к металлической полосе, которая служит основой щетки, приклеен пленочный нагревательный элемент, чьи контакты выведены наружу примерно посередине (где стоит крепление с фиксатором). Сверху нагреватель закрыт резиновым стеклоочистителем. Отсюда вывод: необходимо изготовить такие же плоские элементы и встроить их в штатные щетки.

Для работы вам потребуются такие материалы:

  • провод марки МГТФ – 0,03 мм2 в количестве порядка 10 м для нагревателя;
  • то же, марки МГШВ либо ПВ-3 (0,12 мм2) для подсоединения;
  • термоусадочная трубка на герметизацию пайки;
  • фольга алюминиевая.

Примечание. Сопротивление греющего провода для одного стеклоочистителя должно составлять не менее 5 Ом. Это даст тепловую мощность около 35 Вт при токе в цепи 2,5 А.

Для изготовления нагревательного элемента своими руками первым делом нужно снять и разобрать «дворники». Цель – точно измерить длину и ширину будущего пленочного нагревателя, ориентируясь по размерам металлической основы. Дальше действуйте так:

  1. Вбейте в доску 2 гвоздя на расстоянии, равном длине основания щетки.
  2. Отрежьте кусок провода по сопротивлению (указано выше) и намотайте его между гвоздями таким образом, чтобы концы оказались по центру.
  3. Получившийся шлейф скрепите скотчем, снимите с гвоздей и оберните фольгой.
  4. Спаяйте концы греющего провода МГТФ с присоединительным кабелем ПВ-3. На стык наденьте изоляционную термоусадочную трубку и подогрейте ее зажигалкой.

По окончании вложите самодельный нагреватель внутрь щетки, прижав его резинкой и пластмассовым фиксатором. Дальнейшая сборка и подключение к автомобильной бортовой сети выполняется по алгоритму, описанному в предыдущем разделе.

Совет. В процессе эксплуатации пользуйтесь самодельным подогревом кратковременно, дабы не разрядить аккумуляторную батарею. Включайте его на 3–5 минут, достаточных для оттаивания стекол.

Доработка силиконовых щеток

Многие хозяева автомобилей устанавливают вместо обычных «дворников» с резиновыми накладками стеклоочистители из силикона от бренда «Хорс». Изделия имеют 3 особенности:

  1. Повышенная эластичность, не теряющаяся со временем.
  2. Внутри накладки выполнено продольное отверстие.
  3. Силикон способен выдержать нагрев до 250 °С.

В данном случае обогрев щеток делается с помощью нихромовой нити сопротивлением не менее 8 Ом. Если она закручена в спираль, то выровняйте проволоку путем нагрева малой газовой горелкой. Затем проденьте нить в отверстие и выведите концы посередине, проделав шилом наклонный канал. Чтобы припаять к нихрому медный провод, обработайте его кисточкой, смоченной в соляной кислоте. Дальше работайте по предыдущей схеме – соберите стеклоочистители и подключите их к электросети.

Если в силу разных причин вы не можете сами изготовить греющий элемент, то воспользуйтесь советом опытных водителей: перед тем как оставить авто на стоянке, приподнимите «дворники», чтобы они не обледенели и не примерзли к стеклу.

autochainik.ru

Дворники с подогревом — ОчУмелые ручки

Кто ездил зимой на машине, прекрасно знаком с тем, что на автомобильные щетки или дворники зимой налипает снег и наледь. А уж если на улице идет снег вперемешку с дождем, так дворники вообще облепляются и практически не очищают стекло.
Кроме этого, щетки постоянно примораживаются к стеклу, и если их забыть отскоблить от льда, то при запуске очищающую резинку можно оторвать.
Бороться с этим конечно можно постоянно вручную, но согласитесь, это не удобно. А ехать в снегопад и постоянно останавливаться во время езды — это не только не удобно, но и очень затратное дело по времени.
Выход есть – купить щетки с подогревом, что обойдётся в копеечку. А можно поступить как я и сделать щётки с подогревом самому.



Разборка дворника

Я купил самые дешевые бескаркасные китайские дворники. Которые я разберу за несколько минут.

Отщелкиваем защелки и снимаем верхнюю накладку.

Далее снимаем все резинки и металлические вставки.

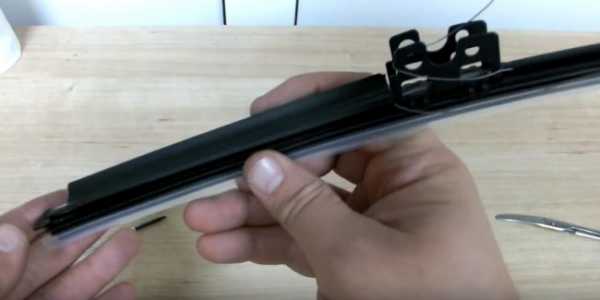

Дворник разобран на части.



Изготовление нагревательного элемента

Нагревательный элемент я сделал из нихромовой спирали.

Размер нихромовой нити я подберу не по длине, а по её сопротивлению.
Я отрежу кусок сопротивлением 7,5 Ом. Можно брать в промежутке 6-10 Ом. Мощность и ток, я думаю, вы сами посчитаете без проблем. Вот такой кусок навитой проволоки у меня получился.

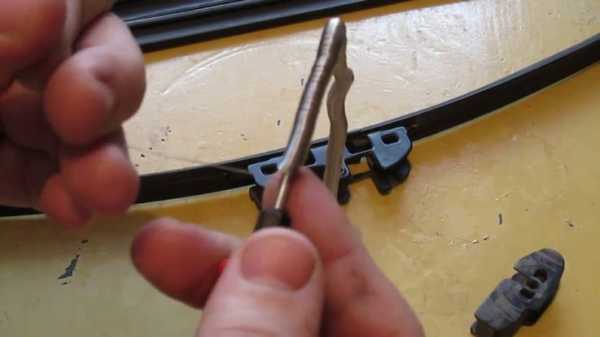

Затем его необходимо распустить в одну жилу без витков. Просто так дернуть и растянуть его в стороны нельзя, так как останется волнистость.
Одеваем спираль на железный штырь или отвертку и тянем. Вот только тогда у вас будет ровный провод нихрома.



Изготовление дворника с подогревом

Берем провод нихрома и делаем виток в резинке дворника. Утапливаем нихром отверткой в углубления резинки. У нас получился одни виток нихрома непосредственно по резинке.



Далее выводим провод в корпус и делаем виток в самом корпусе дворника и одеваем резинку.

В итоге весь нагревательный элемент будет состоять из двух витков: один на резинке, второй в корпусе дворника.
Лишние куски провода отрежем, но перед этим замерим сопротивление. Ниже 6 Ом оно не упадет, значит нормально.

На концы одеваем термоизоляцию и обдуваем.

Проверяем. Подключим автомобильное зарядное устройство и замерим время нагрева.

Время получилось меньше минуты – это нормально.

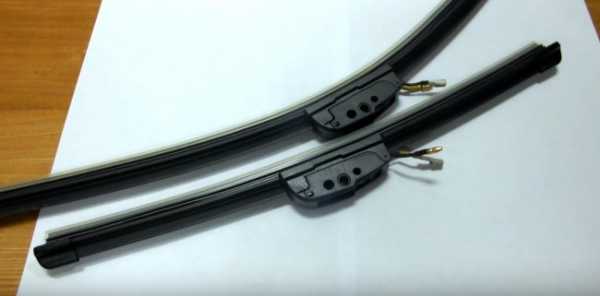

Закрываем верхнюю накладку. Одеваем клеммы и обживаем. В результате получилось две щетки с подогревом.





Схема подключения

В схеме дворники включаются параллельно, через реле. Плюс берётся от АКБ.

Собрал схему предварительно на столе, чтобы опробовать.





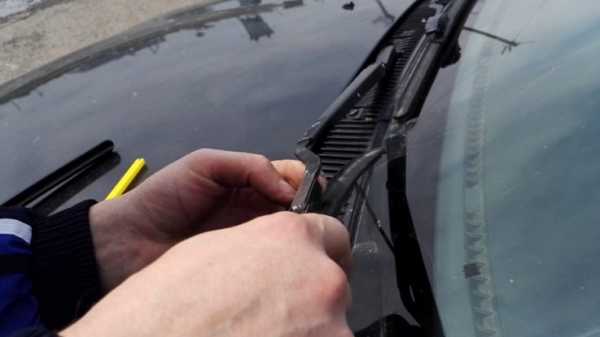

Установка щеток на автомобиль

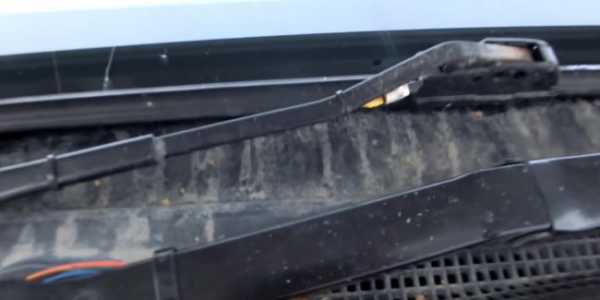

Вот так выглядят дворники, установленные на машину. Провода не перетираются – все нормально.



Реле в блоке электрики.

Кнопка в салоне машины. Машина у меня с правым рулем, так что не пугайтесь – это не для пассажира.



Проверка щеток с подогревом в реальных условиях

Вот так чистит замороженный дворник.

После я включил подогрев и по прошествии 3-5 минут совсем другой результат.



Так что друзья, кто особенно любит кататься зимой делайте смело и ездите с комфортом.

Смотрите видео изготовления и испытания дворников с подогревом

delomastera.info

Дворники с подогревом своими руками — как правильно сделать

Дворник лобового стекла с подогревом

Как только приходят холода, эксплуатация автомобиля значительно усложняется. Во-первых, сложнее запустить двигатель, во-вторых, сложнее двигаться по дороге. Часто водители также сталкиваются с проблемой замерзания лобового стекла. Чтобы ее устранить, необходимо иметь дворники с подогревом. На многих автомобилях они предустановлены. Если же эти устройства отсутствуют, можно сделать дворники с подогревом своими руками.
Но это не единственное решение на сегодня, которое позволяет устранить проблему замерзания лобового стекла. Недавно была успешно реализована попытка сделать щетки стеклоочистителя с подогревом. Это специальные устройства, которые в десятки раз быстрее приводят лобовое стекло в нужное состояние. Щетки стеклоочистителя с подогревом своими руками вполне реально сделать — важно лишь знать алгоритм работы.
Конечно, проще всего купить эти дворники и установить готовый заводской вариант. Но многие не имеют средств на это приобретение, поэтому ищут способы, как сделать подогрев щеток стеклоочистителя своими руками. Рассмотрим несколько таких методов.

Содержание статьи

Обязательно ли делать подогрев дворников своими руками

Сравнение щеток с подогревом и без

Что делать, если дворники раздражающе скрипят по стеклу? Подробности читайте  в этой статье

Чтобы сделать подогрев дворников лобового стекла своими руками, необходимо разбираться в таких понятиях, как сила тока, короткое замыкание, сопротивление, реле, уметь подключать электрооборудование. Если этих навыков нет, лучше за подобное мероприятие не браться. В таком случае есть альтернативные варианты:

  1. Приобрести готовые дворники, имеющие подогрев. Есть большое разнообразие таких изделий. Одни комплектуются модулем управления, обеспечивающим автоматическую регулировку устройства, другие нет. Подогрев дворников подключают в модуль прикуривателя. А это значит, что схема установки максимально простая.
  2. Можно также сделать подогрев зоны дворников. Благодаря ему щетки не будут примерзать к лобовому стеклу. Но такое устройство нельзя использовать в сильный мороз, поскольку из-за перепада температур может появиться трещина на лобовом стекле.

Как сделать подогрев дворников своими руками

Многие отказываются приобретать готовые комплекты из-за их дороговизны и ищут способы, как сделать подогрев дворников самостоятельно.

Как поменять резинку на дворнике лобового стекла? Здесь мы подробно рассказываем об этом https://mytopgear.ru/interesting/soachwork/kak-pomenyat-rezinku-na-dvornike-lobovogo-stekla/

На сегодня есть три популярных способа реализации этой задачи:

  1. Использование нихромовой нити. Дворники с подогревом из нихрома, сделанные своими руками, — самое популярное решение. Эта проволока очень часто применяется в различных нагревательных приборах. Ее можно использовать и для каркасных щеток, имеющих полые резинки. В особых случаях нихром можно установить и на бескаркасные дворники, но не всегда получается закрепить нити таким образом, чтобы исключить короткое замыкание.
  2. Использование провода МГТФ. Это специальный термостойкий провод сечением 0.03 мм², изоляция которого сделана из фторопласта. Благодаря использованию этого материала провод становится тугоплавким, морозостойким, выдерживает воздействие даже кислот и щелочей. Но при резком перепаде температур его изоляционные свойства могут ухудшиться. Кроме того, провод МГТФ нельзя использовать в местах, где он будет постоянно двигаться, так как это может привести к оголению кабеля. Обычно из МГТФ делают специальный нагревательный элемент, который прячут под кожухом бескаркасной щетки.
  3. Для тех, кто не желает искать способы, как сделать дворники с подогревом самостоятельно «от и до», можно использовать готовые нагревательные пластины. Они продаются в виде специальных комплектов. Номинальное напряжение пластин 12 В, можно использовать и сеть 24 В, если подсоединить обе пластины последовательно.

Алгоритм изготовления дворников с подогревом

Подогрев щетки с использованием нихромовой нити

Для изготовления подогрева дворников лобового стекла автолюбители часто используют нихровомвую нить.

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

    1. Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
    2. Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
    3. Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

Конца нихромовой нити с проводами

  1. В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
  2. Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

Куда подключить нагреватели

Проще всего кнопку включения вывести на прикуриватель, а остальные элементы (провода и прочее) спрятать в моторном отсеке, закрепив на шпильке.

Что делать со сколом на лобовом стекле автомобиля расскажет  наша статья

Данная схема любительского изготовления дворников с подогревом вполне простая и бюджетная. Но, чтобы ее реализовать, нужно хорошо разбираться в электрических работах и уметь паять. Выполнение должно быть качественным. Если этого достичь не получается, можно купить готовые щетки с подогревом. Их подключение еще более простое. Там уже навыки работы с электрической цепью могут понадобиться только на примитивном уровне.

mytopgear.ru

Дворники с подогревом, устанавливаем своими руками

Задуматься о покупке дворников с подогревом и необходимых для их подключения элементов стоит задолго до наступления холодов. Ибо это весьма полезная опция, не дающая каплям воды на дворниках превратиться в лед, что существенно затрудняет очистку стекла.

Как показывает практика, при высокой скорости движения авто даже включенный на максимальную мощность отопитель и активированная опция подогрева зоны дворников не дает нужного эффекта. Следовательно, щетки необходимо подогревать «изнутри».

Есть фирмы, занимающихся изготовлением такого подогрева, и сейчас очень много, практически в каждом большом городе Вы сможете без проблем воспользоваться их услугами.

Но можно установить дворники с подогревом и своими руками, главное четко придерживаться инструкции по установки.

Выбираем качественные дворники с подогревом

Из множества имеющихся предложений на рынке не плохие варианты предложили фирмы Burner и Street, в которых не вызывали нареканий разъемы питания, а провода не свисали со щеток стеклоочистителей, шаркая по стеклу.

Другие плюсы этих стеклоочистителей – простота установки и выбор длины щеток, возможность установки «зимних дворников» практически на любую модель авто, высокий уровень надежности щеток, полотно очистки не переохлаждается и не меняет со временем свойства, щетки плотно прилегают к стеклу, не оставляя на нем разводов.

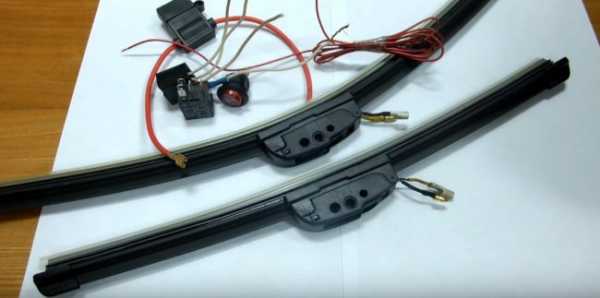

Собираем конструкцию по описанной схеме

Монтаж дворников с подогревом по предложенной изготовителем схеме с подключением в гнездо прикуривателя занимает совсем немного времени (15 минут).

Однако у такого способа подключения можно обнаружить минусы, а именно:

Во-первых, много проводов «болтается» в салоне, да и способ подсоединения к прикуривателю не очень-то удобен.

Во-вторых, предлагаемые изготовителем провода очень маленького сечения: они похожи на провод автомобильной телефонной зарядки, в котором сила тока не больше 0,5 А. Нам же нужно 5-6 А.

Провод нагревается, и потеря напряжения на нем доходит до 2 В. Особых нареканий на эффективность работы дворников, однако, при этом не возникает, но учитывать это нужно.

В целом же описанный способ подсоединения идеален для новых машин, находящихся на гарантии – чтобы эту гарантию не потерять. Остальным же автолюбителям советуем избрать иное решение вопроса.

Альтернативный вариант подключения

Устанавливаем дворники с подогревом своими руками, для этого нам будет необходимо докупить некоторые детали.

Помимо того, что нужны провода значительно большего сечения, трудности вызывает и логика включения/отключения подогрева.

Метод проб и ошибок приводит к идеальной схеме, аналогичной включению/отключению задних противотуманок.

Для этого понадобится докупить дополнительные детали: клавиши реле-контроля задних противотуманок и работоспособности контрольно-сигнальных ламп.

Включить устройство можно будет кратким нажатием на клавишу при включенном зажигании, повторное нажатие отключит устройство. При выключении зажигания в момент работы механизма, он отключится и заработает снова при повторном зажигании после нажатия на кнопку.

Устанавливаем механизм на авто

Клавиша, включающая обогрев, крепится на приборную панель справа, что обеспечивает удобство.

После чего монтируется провод, соединяющий кнопку и реле. Реле лучше установить под капотом, а значит, провод должен быть достаточно длинным. Во избежание замыкания провода следует заизолировать.

Реле ставим на кронштейне разъема диагностики. Жгут проводов от кнопки перетаскивается через «резинку» туда же. Далее подключаем все элементы по схеме, заканчивая проводом «+». В цепи необходимо использование предохранителя 10 А.

Лучше купить более толстый, нежели штатный, кабель типа ШВВП 1,5. Подключаем к реле «плюс», второй его конец присоединяем к АКБ, затем соединяем его с предохранителем. Монтаж устройства успешно завершен!

Безусловно, если Вы никогда не устанавливали дворники с подогревом или другие дополнительные устройства, к примеру, не проводили установку парктроника, то многое в этой статье для Вас будет не понятным.

Поэтому найдите для такой работы опытного помощника, которому доверяете.

autotopik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
