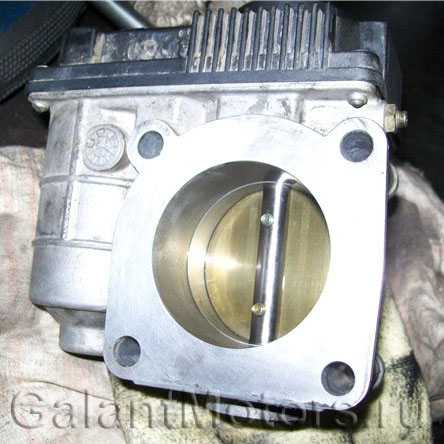

Дроссельная заслонка

На современных авто питание силовой установки осуществляется двумя системами – впрыска и впуска. Первая из них отвечает за подачу топлива, в задачу второй входит обеспечение поступления воздуха в цилиндры.

Назначение, основные конструктивные элементы

Несмотря на то, что подачей воздуха «заведует» целая система, конструктивно она очень проста и основным ее элементом выступает дроссельный узел (многие по старинке называют его дроссельной заслонкой). И даже этот элемент имеет несложную конструкцию.

Принцип работы дроссельной заслонки остался идентичным еще со времен карбюраторных двигателей. Она перекрывает основной воздушный канал, благодаря чему и регулируется количество подаваемого в цилиндры воздуха. Но если эта заслонка раннее входила в конструкцию карбюратора, то в инжекторных двигателях она является полностью отдельным узлом.

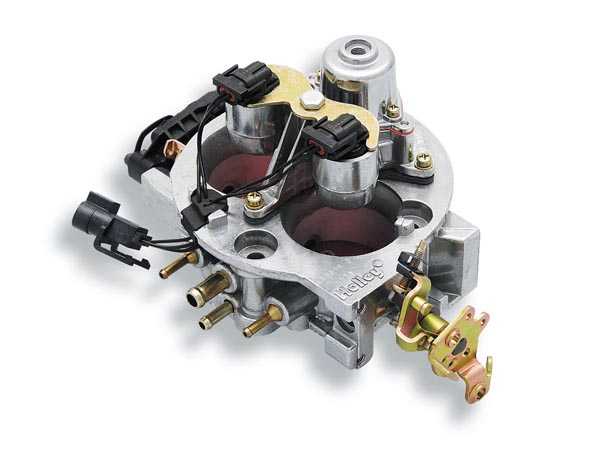

Инжекторная система ДВС

Помимо основной задачи – дозировки воздуха для нормального функционирования силового агрегата на любом режиме, эта заслонка также отвечает за поддержание требуемых оборотов коленвала на холостом ходу (ХХ), причем с разной нагрузкой на мотор. Участвует она и в функционировании усилителя тормозной системы.

Устройство дроссельной заслонки – очень простое. Основными ее конструктивными составляющими являются:

  1. Корпус
  2. Заслонка с осью
  3. Механизм привода

Механический дроссельный узел

Дроссели разных типов также могут включать ряд дополнительных элементов – датчики, байпасные каналы, каналы подогрева и т. д. Более подробно конструктивные особенности дроссельных заслонок, применяемых на авто, рассмотрим ниже.

Устанавливается дроссельная заслонка в воздуховоде между фильтрующим элементом и коллектором двигателя. Доступ к этому узлу ничем не затруднен, поэтому при проведении обслуживающих работ или замене добраться до него и демонтировать с авто несложно.

Типы узлов

Как уже отмечено, существуют разные виды дроссельной заслонки. Всего их три:

  1. С механическим приводом
  2. Электромеханический
  3. Электронный

Именно в таком порядке и развивалась конструкция этого элемента системы впуска. Каждый из существующих видов имеет свои конструктивные особенности. Примечательно, что с развитием технологий устройство узла не осложнялось, а наоборот – становилось проще, но с некоторыми нюансами.

Заслонка с механическим приводом. Конструкция, особенности

Начнем с заслонки с механическим приводом. Этот тип детали появился с началом установки инжекторной системы питания на автомобили. Основная его особенность заключается в том, что заслонкой водитель управляет самостоятельно при помощи тросового привода, соединяющего педаль акселератора с сектором газа, соединенного с осью заслонки.

Конструкция такого узла полностью позаимствована с карбюраторной системы, разница лишь в том, что заслонка – отдельный элемент.

В конструкцию этого узла дополнительно входят датчик положения (угла открытия заслонки), регулятор холостого хода (ХХ), байпасные каналы, система подогрева.

Дроссельный узел с механическим приводом

В целом, датчик положения дросселя присутствует во всех типах узлов. В его задачу входит определение угла открытия, что дает возможность электронному блоку управления инжектором определить количество подаваемого в камеры сгорания воздуха и на основе этого откорректировать подачу топлива.

Ранее использовался датчик потенциометрического типа, в котором определение угла открытия осуществлялось за счет изменения сопротивления. Сейчас обычно применяются магниторезистивные датчики, которые являются более надежными, поскольку в них отсутствуют контактные пары, подверженные износу.

Датчик положения дроссельной заслонки потенциометрического типа

Регулятор ХХ в механических дросселях представляет собой отдельный канал, идущий в обход основного. Этот канал оснащается электроклапаном, корректирующим поступление воздуха в зависимости от условий функционирования двигателя на ХХ.

Устройство регулятора холостого хода

Суть его работы такова – на ХХ заслонка полностью закрыта, но для работы мотора требуется воздух, он и подается по отдельному каналу. При этом ЭБУ определяет обороты коленвала, на основе чего регулирует степень открытия этого канала электроклапаном, чтобы поддерживать заданные обороты.

Байпасные каналы работают по тому же принципу, что и регулятор. Но в их задачу входит поддержание оборотов силовой установки при создании нагрузки на холостом ходу. К примеру, при включении климат-системы, нагрузка на мотор повышается, из-за чего обороты падают. Если регулятор не способен обеспечить мотор необходимым количеством воздуха, то задействуются байпасные каналы.

Но эти дополнительные каналы имеют существенный недостаток – сечение их небольшое, поэтому возможно их засорение и обледенение. Для борьбы с последним, дроссельная заслонка подключается к системе охлаждения. То есть, по каналам в корпусе циркулирует охлаждающая жидкость, отогревая каналы.

Компьютерная модель каналов в дроссельной заслонке

Основным недостатком механического дроссельного узла является наличие погрешности при приготовлении топливовоздушной смеси, что сказывается на экономичности двигателя и выходе мощности. Все из-за того, что ЭБУ не управляет заслонкой, на него лишь подается информация об угле открытия. Поэтому при резких изменения положения дросселя блок управления не всегда успевает «подстроиться» под изменившиеся условия, что и приводит к перерасходу топлива.

Электромеханическая дроссельная заслонка

Следующим этапом развития дроссельный заслонок стало появление электромеханического типа. Механизм управления у него остался прежний – тросовый. Но в этом узле отсутствуют какие-либо дополнительные каналы за ненадобностью. Вместо всего этого в конструкцию добавили электронный механизм частичного управления заслонкой, управляемый ЭБУ.

Конструктивно этот механизм включает в себя обычный электромотор с редуктором, который соединен с осью заслонки.

Работает этот узел так: после запуска двигателя, блок управления для установления требуемых оборотов холостого хода рассчитывает количество подаваемого воздуха и приоткрывает заслонку на нужный угол. То есть, блок управления в таком типе узла получил возможность регулировать работу двигателя на холостых оборотах. На остальных же режимах функционирования силовой установки дросселем управляет сам водитель.

Использование механизма частичного управления позволило упростить конструкцию самого дроссельного узла, но не устранило основной недостаток – погрешности в смесеобразовании. Его в заслонке такой конструкции нет только на холостом ходу.

Электронная заслонка

Последний тип – электронный, внедряется на автомобили все больше. Его основная особенность заключается в отсутствии прямого взаимодействия педали акселератора с осью заслонки. Механизм управления в такой конструкции уже полностью электрический. В нем используется все тот же электродвигатель с редуктором, связанный с осью, и управляемый ЭБУ. Но открытием заслонки блок управления «заведует» уже на всех режимах. В конструкцию дополнительно добавили еще один датчик – положения педали акселератора.

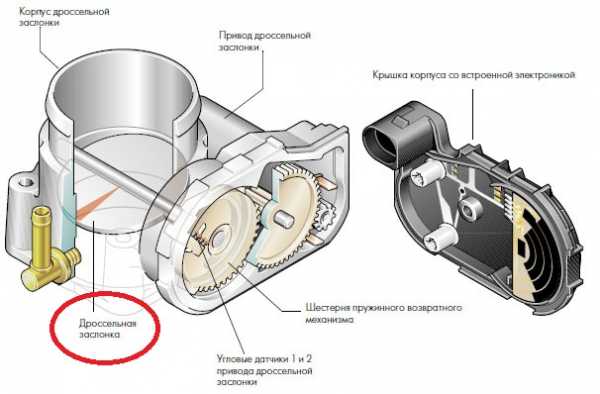

Элементы электронной дроссельной заслонки

В процессе работы блок управления использует информацию не только с датчиков положения заслонки и педали акселератора. В учет берутся также сигналы, поступающие со следящих устройств автоматических трансмиссий, тормозной системы, климатического оборудования, круиз-контроля.

Вся поступающая информация с датчиков обрабатывается блоком и на ее основе устанавливается оптимальный угол открытия заслонки. То есть, электронная система полностью контролирует работу системы впуска. Это позволило устранить погрешности в смесеобразовании. На любом режиме работы силовой установки в цилиндры будет подаваться точное количество воздуха.

Но и без недостатков у этой системы не обошлось. Причем их чуть больше, чем в других двух видах. Первая из них заключается в том, что заслонка открывается при помощи электродвигателя. Любые, даже незначительные неисправности составляющих привода, приводят к нарушению работы узла, что сказывается на функционировании двигателя. В тросовых механизмах управления такой проблемы нет.

Второй недостаток – более существенный, но касается он по большей части бюджетных автомобилей. И сводится он к тому, что из-за не очень хорошо проработанного программного обеспечения дроссель может работать с запозданием. То есть, после нажатия на педаль акселератора ЭБУ требуется некоторое время на сбор и обработку информации, после чего он подает сигнал на электродвигатель механизма управления дросселем.

Основная причина задержки от нажатия на электронную педаль газа до реакции двигателя — более дешевые электронные комплектующие и не оптимизированное программное обеспечение.

В обычных условиях этот недостаток особо не заметен, но при определенных условиях такая работа может привести к неприятным последствиям. К примеру, при начале движения на скользком участке дороги иногда возникает потребность быстрой смены режима работы мотора («поиграться педалью»), то есть, в таких условиях нужен быстрый «отклик» мотора на действия водителя. Существующая же задержка в срабатывании дросселя может привести к осложнению в управлении автомобилем, поскольку водитель «не чувствует» двигатель.

Еще одна особенность электронной дроссельной заслонки некоторых моделей авто, которая для многих является недостатком – особые заводские установки работы дросселя. В ЭБУ заложена установка, которая исключает вероятность пробуксовки колес при старте. Достигается это тем, что при начале движения блок специально не открывает заслонку для получения максимальной мощности, по сути, ЭБУ дросселем «придушивает» двигатель. В некоторых случаях эта функция сказывается негативно.

На премиумных авто проблем с «откликом» системы впуска нет из-за нормальной проработки программного обеспечения. Также на таких авто нередко можно установить режим работы силовой установки по предпочтениям. К примеру, при режиме «спорт» перенастраивается работа и системы впуска, и в этом случае ЭБУ на старте уже не «душит» двигатель, что позволяет авто «резво» начать движение.

autoleek.ru

Чистка дроссельной заслонки фото - Автомобильный портал AutoMotoGid

Многие автовладельцы замечают, что со временем обороты автомобиля начинают плавать, двигатель плохо запускается, появляется некая вибрация на холостом ходу, начинается зависание оборотов — всё это может быть связано с загрязнением дроссельной заслонки и её каналов. Из-за налипшей грязи заслонка начинает плохо закрываться, заклинивать, закусывать… СТОП, а откуда берётся грязь.

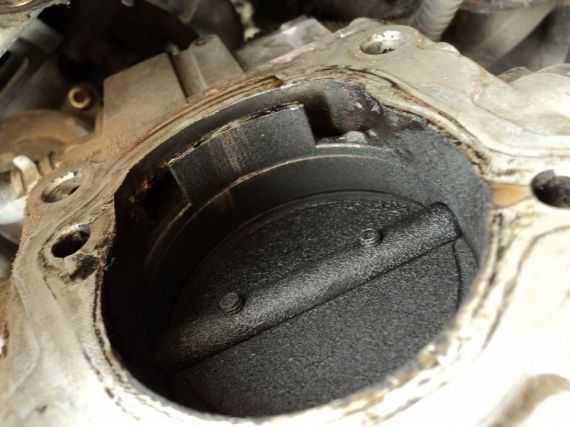

На фото ниже представленны грязные дроссельные заслонки различных марок автомобиля. Вот она та самая смолянистая, песчано-масляная грязь!

Итак, в автомобилях применяется принудительная система вентиляции картерных газов закрытого типа для уменьшения выбросов в атмосферу. Это значит, что из картера двигателя во время работы в небольшом количестве летят пары масла и газов из камеры сгорания, а также через воздушный фильтр (особенно грязный) проходит небольшое количество пыли, и всё это образует такой масляно-пыльный поток, оседающий на стенках впускного коллектора и дроссельной заслонке. Со временем этот налёт только накапливается. Существуют и другие факторы, влияющие на загрязнение дроссельной заслонки, но мы остановимся на том, что на каждом автомобиле рано или поздно этот узел загрязняется, и никуда от этого не деться. Следовательно, как и любой автомобиль проходит плановое ТО, так и дроссельная заслонка нуждается в периодическом обслуживании.

Ну что? Чистим? Конечно чистим! А чем?

Вот этим, обычным очистителем карбюратора!

Чистим кисточкой, щёточкой, не жалеем очистителя, продуваем сжатым воздухом.

до чистки после чистки

Ну хорошо, всё прочистили, продули, просушили, закрутили, поставили и. НЕ забыли проверить воздушный фильтр? Обычно если дроссель сильно грязный, то воздушный фильтр тоже в плачевном состоянии. Обязательно проверяйте фильтр, чтобы не было вот такого как на рисунках ниже.

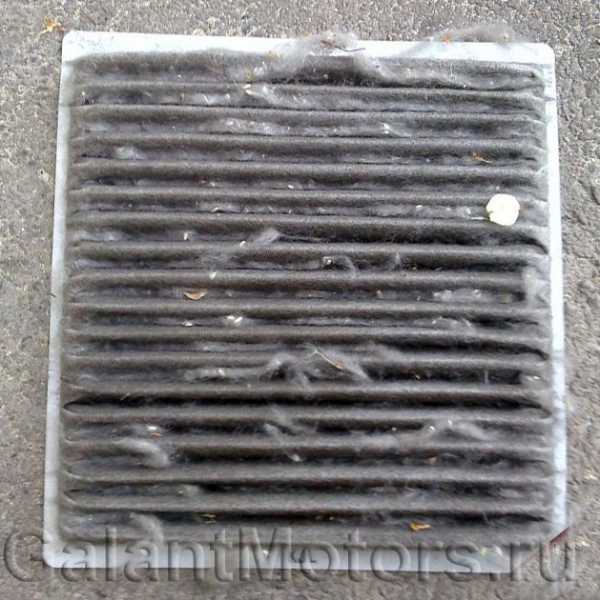

Ну хорошо, фильтр заменили, все хомуты затянули, ещё раз всё окинули взглядом, чтобы все датчики были подключены, все шланги соединены. Запускаем? Дрын-дрын-дрын. завелась, радуемся 🙂 смотрим на обороты, держатся на 2000. прошло несколько секунд — держатся, что такое? Что случилось? Что-то не подключили? Возможно, но как правило мы не адаптировали (обучили) чистую дроссельную заслонку, т.к. заслонка была грязная, то компьютер выставлял определённое положение заслонки (это касается только электронной заслонки) либо положение регулятора холостого хода (для механической заслонки). Мы чистили электронную дроссельную заслонку на автомобиле Nissan (на фото), которую после чистки обязательно нужно адаптировать, то есть установить обороты соответствующие холостому ходу — 600. 750 оборотов. Для этой цели обычно используют специальные диагностические приборы для проведения адаптации и сброса параметров обучения, но можно провести обучение вручную. Для адаптации понадобится вооружится секундомером и терпением 🙂

Итак, у нас обучается дроссельная заслонка от Nissan Serena. Прогреваем двигатель до рабочей температуры (около 90 градусов), выключаем зажигание — двигатель глохнет. Ждём несколько секунд и начинаем процедуру обучения:

включаем зажигание, ждём 3 секунды. раз, два, три. Нажимаем на педаль газа до упора 5 раз и отпускаем (это нужно сделать быстро и уложится в 5 секунд). Нажимать нужно с интервалом 1 раз в одну секунду, чтобы не сбиться с ритма и не растянуть время. Для этого обязательно используйте секундомер. Далее ждём 7 секунд и нажимаем до упора на педаль газа и держим её, пока на щитке приборов не начнёт моргать лампочка CНЕСK ENGINE, а затем станет гореть постоянно. Когда лампочка CНЕСK ENGINE начнёт гореть постоянно, ждём 3 секунды и отпускаем педаль газа. Запускаем двигатель, обороты должны опуститься до нужных нам холостых. В этой процедуре адаптации очень важно выдержать все временные интервалы, тогда адаптация пройдёт успешно.

Видео. Адаптируем дроссельную заслонку своими руками

Адаптировали? Обороты в норме? У нас да, а вот если Вы чистили дроссельную заслонку на Mitsubishi Lancer 4G18, тогда не всё так просто. Особенно если очень постарались и отмыли молибденовую краску, которая наносится с завода по периметру дроссельной заслонки "пяточкА". Краска под названием "Molykote D321R Anti-Friction Coating". Если кому интересно ВОТ ссылка на производителя. А ниже представлена заслонка с этим напылением.

Но смытая краска — это не так страшно, как то, что на данном типе двигателя "пятачок" дроссельной заслонки со временем очень сильно истачивается. Заслонка постоянно то открывается, то закрывается, а а грязь по торцу пяточка заслонки действует как наждачная бумага, и после чистки может образоваться зазор, так называемая "выработка" (на вото ниже).

Что же в таком случае происходит с двигателем? Как электронный блок управления двигателем реагирует на такой большой зазор в заслонке? Разберёмся.

Правильная регулировка ХХ.

На фото выше приведена нормальная работа регулирования холостого хода. Через дроссельную заслонку 1. в закрытом положении обычно проходит минимальное количество воздуха (перетечки воздуха через заслонку 2.), зазор между дроссельной заслонкой и стенками в закрытом положении минимальный, но всё же есть. Существует специальный коэффициент перетечек воздуха через дроссель, он учитывает количество проходящего воздуха через закрытую заслонку при регулировании холостого хода. Регулятор холостого хода 4. при минимальных перетечкач выставляет определённый шаг (положение штока 5. относительно байпасного канала 3.) таким образом, чтобы обороты холостого хода были в районе 600. 750 оборотов (у каждого двигателя по разному), количество шагов обычно составляет 20. 40 шагов.

Чем меньше шагов выставляет регулятор холостого хода 4., тем больше шток выдвигается и закрывает байпасный канал (через канал проходит мало воздуха). При нулевом шаге воздух не проходит вообще. Чем больше шагов, тем больше шток открывает байпасный канал и воздуха проходит больше.

В нашем случае рис 11. ЭБУ (электронный блок управления) для поддержания 750 оборотов выставил положение регулятора холостого хода равное 20 шагам (+/- несколько шагов) на прогретом моторе — это соответствует нормальной работе поддержания холостого хода. В параметрах на Mitsubishi Lancer этот показатель обозначен как — ISC STEP.MTR 20 STEP.

ISC — абревиатура от Idle Speed Control Motor, т.е по-русски "регулятор холостого хода", внешне этот регулятор выглядит вот так! Фото ниже 🙂

На самом деле на разных автомобилях он может выглядеть по разному, главное, что функцию он выполняет одну для всех — это поддержание и регулировка холостого хода.

Видео. Проверка регулятора холостого хода своими руками на примере Toyota

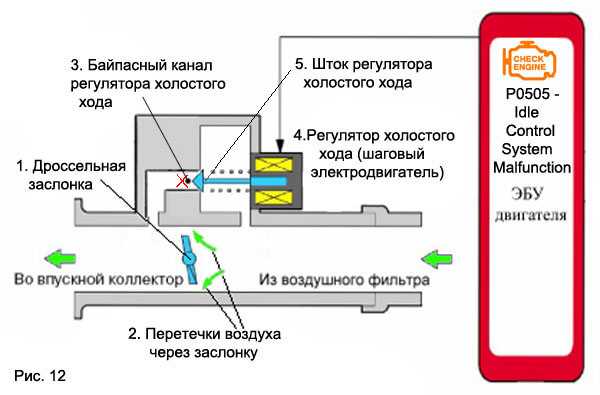

Но мы немного отдалились от темы, вернёмся к нашему обсуждению и посмотрим на следующий рисунок 12. Представим что будет если через нашу дроссельную заслонку 1. начнёт проходит воздуха больше, то есть зазор между дроссельной заслонкой и стенками станет больше, соответственно перетечки воздуха 2. через заслонку 1. увеличатся. Если воздуха станет проходить больше, то и обороты холостого хода вырастут с 750 до. к примеру 1000 оборотов.

Блок управления двигателем начнёт реагировать на такое изменение и будет пытаться выставить обороты соответствующие холостому ходу. Он подаст команду регулятору холостого хода 4. уменьшить количество шагов на такое значение, чтобы обороты стали равными 750. Допустим с 20 шагов он уменьшил это значение до 5 и наши обороты пришли в норму. Но что будет если зазор между дроссельной заслонкой и стенками станет настолько большой, что регулятор 4., закрыв полностью байпасный канал 3., не сможет добиться нужных нам оборотов. Представим, что выставив "0" шагов (ISC STEP.MTR 0 STEP — этот показатель соответствует полностью закрытому байпасному каналу, на рис 12 это показано красным крестиком) обороты холостого хода так и не пришли в норму и составляют 1000 оборотов, как тогда отреагирует ЭБУ двигателя? Конечно, блок управления поймёт, что регулятор холостого хода не справляется со своей задачей и выдаст ошибку системы регулирования холостого хода. В данном случае P0505 — Idle Control System Malfunction. Многие увидев данную ошибку приговаривают к замене именно регулятор. Причина может быть и в нём, но в данном случае это не так, посмотрим на картинку ниже.

Неисправность в системе регулирования ХХ.

Что же делать в такой ситуации? Здесь поможет только замена блока дросселя целиком, либо замена "пятачкА" дроссельной заслонки (фото ниже).

Итак, с чисткой дроссельной заслонки на ниссане и лансере мы разобрались. А что если мы почистили электронную дроссельную заслонку на Toyota Avensis и обороты после чистки так и держатся на отметке 2000, что тогда? Если диагностического прибора для адаптации у нас под рукой нет, тогда вооружаемся ключом на 10 и откручиваем минусовую клемму аккумулятора на 10. 15 секунд. После такого действия происходит обнуление адаптации, сброс параметров обучения на заводские настройки, и после запуска двигателя обороты вновь приходят в норму. Дроссельная заслонка блестит и сверкает, радуя своего хозяина 🙂 Но такая процедура проходит увы не на всех автомобилях.

Если вы сомнваетесь, что сможете произвести чистку дроссельной заслонки самостоятельно, учитывая особенности своего автомобился, то лучше доверить данную процедуру специалистам сервисного центра, имеющим большой опыт в данной сфере.

Здравствуйте, дорогие друзья! Продолжаем тему расходников и важных деталей автомобиля. А какие детали там не важны, спросите вы? Да, действительно, все элементы тесно взаимосвязаны друг с другом. Включая и нашего сегодняшнего героя, коим является дроссельная заслонка. На фото можете увидеть, как выглядит этот элемент.

Именно про нее предлагаю сегодня поговорить. Рассмотрим, какая схема устройства данного узла, для чего нужен этот регулятор, что такое датчик положения заслонки и так далее. Информации будет достаточно много, потому усаживайтесь поудобнее. Мы начинаем.

Особенности устройства

Бензин, масло в двигателе является такой же нормой, как наличие в ДВС (инжектор и карбюратор) дроссельного узла. Но что это такое?

Дроссельная заслонка или просто ДЗ, является компонентом впускной системы автомобильных двигателей, которые работают на бензине и оснащаются системой впрыска в мотор топлива. Задача устройства — регулировать количество подаваемого воздуха (кислорода), которое поступает в силовой агрегат для создания оптимальной по характеристикам топливовоздушной смеси.

Стоит ДЗ между впускным коллектором авто и непосредственно воздушным фильтром, чтобы обеспечивать подачу исключительно чистого воздуха в необходимом количестве.

Если говорить простым языком, то перед вами воздушный клапан. Когда дроссель открыт, давление внутри впускной системы равно параметрам атмосферного давления. Если узел закрыт, тогда угол меняется и создается вакуум.

Хотя устройство не такое простое, Как может показаться. Ведь помимо основной функции, ДЗ входит в состав системы охлаждения мотора. Корпус предусматривает наличие каналов, по которым циркулирует ОЖ (охлаждающая жидкость, если кто вдруг забыл). Плюс есть пара патрубков, один из которых соединяет с вентиляцией картера, а второй объединяют с системой улавливания бензиновых паров.

Клапан выглядит как круглая пластина, которая может поворачиваться и менять положение вокруг своей оси на полные 90 градусов. То есть полностью открываться и закрываться. Внутри корпуса расположен привод, РХХ и датчик положения ДЗ, он же устройство под названием потенциометр. Все вместе это образует наш с вами любимый дроссельный узел.

А теперь максимально все упрощу, чтобы вы поняли, зачем нужна эта регулировка и для чего двигатель оснащается ДЗ. Когда вы нажимаете на педаль газа, в работу вступает датчик (о них поговорим позже), открывает заслонку и впускает в двигатель определенное количество воздуха, чтобы создать нужную смесь топлива и кислорода. То есть, как вы понимаете, ДЗ нужен для набора скорости и повышения оборотов двигателя.

Приводы ДЗ

На автомобилях типа ВАЗ 2114, 2110 обычно стоит ДЗ с механическим приводом, в то время как множество автомобилей Ниссан, Шевроле, Тойота, Ауди, Шкода, Опель и Рено оснащаются уже электрическим приводом.

Потому прежде чем начинать ремонт своего Лансер 9 или старенького Жигуленка, и считывать признаки неисправностей заслонки, определите, где находится элемент и какой привод имеет ДЗ.

Механический привод

Механические виды такого устройства применяются в основном на старых и бюджетных автомобилях. Привод соединяется с педалью газа и непосредственно заслонкой с помощью специального троса из металла. Именно тросик непосредственно влияет на работу и от его целостности зависит эффективность всего дроссельного узла.

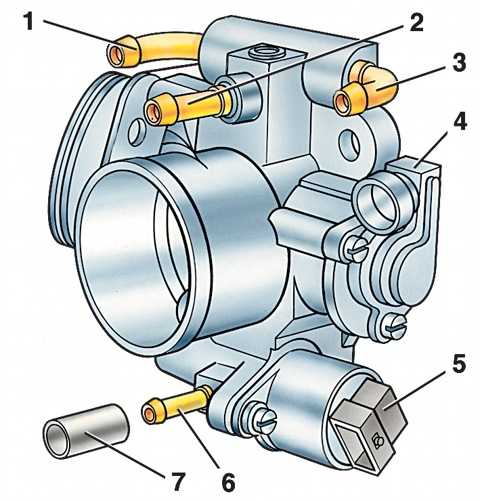

Все компоненты ДЗ собраны в блок, состоящий из корпуса, ДЗ, датчика положения этой самой заслонки и регулятора ХХ.

Конструкция предельно проста, как и принцип работы, обслуживание и регулировка. Устранить неисправности можно своими руками и никакое специальное обучение вам для этого не потребуется.

Электрический тип привода

Современный автомобиль оснащен электрическим приводом ДЗ с электронным типом управлением. Это позволяет достигать нужных параметров крутящего момента, вне зависимости от режима работы мотора.

Важным преимуществом является то, что работа электрического привода обеспечивает оптимальное открытие и закрытие подачи воздуха при нажатии на педаль газа. Потому достигается низкий расход топлива, работа мотора соответствует экологическим стандартам и нормам безопасности.

Если сравнивать с механическим приводом, то какая между ними разница? На самом деле существенная:

  • отсутствует механическая связь педали газа и ДЗ;
  • холостой ход регулируется за счет смещения ДЗ.

Жесткая связь отсутствует, электроника отвечает за работу мотора, подачу воздуха и создание топливовоздушной смеси. С точки зрения эксплуатационных и технических характеристик машины, я считаю это отличной разработкой. Проблема лишь в том, что такой привод устроен сложнее и ремонтировать его проблематично своими руками.

Хотя по факту ДЗ ломается редко. Потому в основном требуется замена датчика, замена всего дроссельного узла или банальная чистка. Но про ремонт и обслуживание я вам расскажу отдельно.

Датчик положения ДЗ

Еще один важный компонент узла, из-за которого происходит основная масса проблем. Нет, на практике ДЗ достаточно надежный и долговечный, его не приходится обслуживать каждые несколько сотен километров пробега.

Чтобы поддерживать низкие и высокие обороты, обеспечивать охлаждение и прочие функции, которые возлагаются на плечи узла, необходима эффективная работа датчика.

Такой регулятор называют потенциометр. Когда вы давите на педаль газа или акселератора, положение нашей заслонки меняется, как и напряжение, подаваемое на автомобильный контролер. Когда положение закрытое, напряжение составляет 0,7В. Максимально открытое положение подает 4В. Опираясь на эти данные, датчик регулирует подачу топливовоздушной смеси.

Если датчик положения выходит из строя, тогда точное текущее положение заслонки автомобиль знать не будет. Это влечет за собой такие неисправности:

  • на всех режимах работы мотора плавают обороты;
  • при холостом ходу обороты растут, достигают отметок выше положенных;
  • при отключении передачи во время движения, когда вы переходите на нейтралку, двигатель может заглохнуть;
  • в некоторых случаях на приборной панели горит лампа проверки, то есть Check.

Чтобы проверить состояние датчика, вам потребуется мультиметр. Включите зажигание, поставьте щупы на разъем С и В. Когда положение заслонки меняется, на мультиметре должны меняться параметры напряжения.

Немного о ремонте

Кто-то ставит сразу 4 заслонки, кто-то для своего карбюратора придумывает оригинальные решения, лишь бы повысить характеристики мотора. В любом случае, установка дополнительных заслонок влияет не только на стоимость работ, но и на последующие возможные негативные последствия.

Может я просто не фанат доработок и тюнинга, потому скептически отношусь к подобного рода увлечениям. Мне нравится опустить рычаг стояночного тормоза и рвануть с места. Хорошо хоть лошадиные силы под капотом позволяют это сделать.

Но я еще знаю вот что. Если насиловать собственную машину, она в скором времени ответит вам отказом. Особенно частая ошибка — это игнорирование неисправностей дроссельной заслонки. Кстати, ее часто называют пятак. С чем именно это связано сказать не могу, но такой у нас народ выдумщик. Зачем называть вещи своими именами, если можно выдумать нечто оригинальное?!

Несколько слов относительно ремонта.

  • Для более легкого и правильного ремонта лучше всего снять узел и получить к нему полноценный доступ. Как снять? Обычно нужно просто демонтировать узел из-под подкапотного пространства, открутив один винт за другим, разъединить тросик и так далее. Каждая трубка должна быть отсоединена и проверена на предмет целостности. Ведь неправильная работа может быть связана с тем, что некоторые компоненты, к примеру, патрубок, сломались, потрескались. Не всегда вина лежит на ДЗ или ее датчике;
  • После демонтажа проще понять, в чем проблема. Напомню, что ДЗ ломается редко. Основные неисправности — это загрязнения или поломки патрубков, проводки и пр. Потому проверьте на предмет исправности и очистите устройство;
  • Главный страдалец узла — это датчик ДЗ. Самые элементарные проблемы состоят в обрыве питающей проводки, износе резистивного слоя дорожек, предназначенных для хода ползунка. Такие неисправности обнаружить легко, разобрав датчик;
  • Куда более сложной является электронная система ДЗ. Здесь не получится просто заменить или отрегулировать тросик. Здесь требуется так называемая адаптация. Это возвращение ДЗ к начальным параметрам работы после возникшего сбоя в электронной составляющей. Появляется она обычно из-за коротких замыканий, резких скачков напряжения бортовой сети, замены и демонтажа электронного блока управления и пр.

Сброс и обратная настройка на современных автомобилях выполняется с помощью специального софта. То есть предполагается подключение машины к компьютеру, ноутбуку. Здесь есть много своих заморочек и особенностей в зависимости от конкретной модели автомобиля.

Потому если у вас нет опыта в адаптации, отсутствует софт и малейшие понятия о внесении изменений в автомобиль с помощью ноутбука, то за электронику лучше не браться. Отправляйтесь в ближайший автосервис и пусть мастера делают свое дело. Настройка и калибровка ДЗ — дело тонкое.

Чистка дроссельного узла

Но сначала пару слов о таком моменте как подогрев ДЗ. Автопроизводители оснащают дроссели подогревом с помощью ОЖ, чтобы не допустить подмерзание устройства. Но некоторые считают, что это бесполезная функция и избавляются от подогрева. Такой шаг якобы обеспечивает стабильную работу узла в жару в пробках, поскольку воздух, поступающий в цилиндры, не нагревается.

Ошибка. При скорости потоков воздуха, которые засасывает дроссель, он просто не успеет нагреться. Потому никакого вреда подогрев не несет.

Теперь возвращаемся к чистке. В какой-то момент может потребоваться промывка ДЗ. На это указывают соответствующие симптомы:

  • после отпускания педали газа мотор плохо переходит на малые обороты;
  • в холод тяжело запустить двигатель;
  • при проблемном запуске движок троит и вибрирует;
  • наблюдается дерганье двигателя на малых оборотах коленвала и пр.

В основном дроссель загрязняется от смеси воздуха, масла, пыли и грязи, которые попадают через воздушный фильтр. Шток регулировки ХХ забит, а потому тепловой зазор меньше. Пропускная способность падает, двигатель получает недостаточное количество воздуха.

Как почистить и что потребуется купить? Пройдемся поэтапно.

  • Возьмите ремкомплект для дросселя. Лучше сразу поменять уплотнительное кольцо, а если различные резинки целые, на время чистки их следует снять. После чистки вернете все на свои места;
  • Чем чистить? Некоторые используют жидкости для промывки карбюратора. Хотя есть и альтернативные решения. В магазине автомобильной химии огромный ассортимент. То же средство WD40 отлично может почистить дроссель;
  • Для промывки потребуется очиститель и демонтированный узел. Так вы лучше избавитесь от всех скрытых загрязнений. На каждом автомобиле демонтаж имеет свои особенности, потому не буду вдаваться в подробности. Посмотрите видео о вашей модели или загляните в руководство по ремонту;
  • Ни в коем случае не используйте металлические щетки, поскольку они только ухудшат состояние узла;
  • Чистка проводится дважды. После первой процедуры подождите минут 15-30;

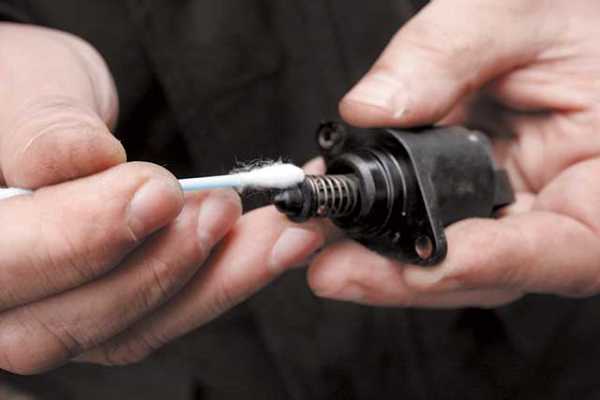

  • Открутите датчик холостого хода, чтобы он не мешал. Через него можно добраться до внутренних каналов и прочистить их;
  • Дроссельную прокладку сразу поменяйте на новую. Зачастую прокладка уже не пригодна к повторному использованию;
  • Старайтесь тщательно промывать все каналы и ходы. Особенно канал принудительной вентиляции картера;
  • Если грязь местами не отходит от аэрозолей или других омывателей, воспользуйтесь подручными предметами. Только не повредите компоненты ДЗ.

Как видите, основная сложность в том, чтобы найти и добраться до ДЗ. Остальное делается легко и очень быстро.

Как проверить, что номер с чисткой удался и размер ходов вернулся к изначальным, обеспечивая нормальный приток воздуха? Соберите узел, убедитесь, что каждый патрубок и шланг подключены, после чего прислушивайтесь к поведению мотора. Если все симптомы ушли, все сделано верно.

Если же авто продолжает барахлить, возможно, придется менять ДЗ. Цена нового элемента не так высока, да и менять узел просто. Не хотите сами, доверьте работу специалистам.

Вам остается сделать только вот что — оставить комментарий, подписаться и пригласить друзей! Вам не сложно, а мне безумно приятно. До скорой встречи!

(1 оценок, среднее: 4,00 из 5)

В среде автомобилистов достаточно часто возникает мода на определенные действия, направленные на улучшение работы авто. Например, сейчас все активно принялись чистить дроссельную заслонку, СТО наперебой предлагают свои услуги, а интернет пестрит советами, зачем, как и почему это стоит делать. Давайте разберемся, так ли это необходимо.

1 Дроссельная заслонка – в чем причина плохого запуска?

Не в последнюю очередь в плохом запуске двигателя и вибрациях на холостом ходу следует винить дроссельную заслонку. Особенно, если последние 100-150 тысяч километров пробега вы не заглядывали под капот. За это время на дроссельной заслонке могла скопиться пыль вперемешку с маслом – масло в небольших количествах попадает из картера двигателя, а воздушный фильтр, забившийся пылью, перестает должным образом фильтровать воздух. В результате бортовой компьютер может увеличить холостые обороты, что в свою очередь приводит к перерасходу топлива.

Дроссельная заслонка способна прослужить очень долго без замены, однако в очистке она нуждается. Этот элемент отвечает за подачу воздуха во впускной коллектор, откуда он попадает в камеру сгорания вперемешку с топливом. Процессом открытия и закрытия заслонки водитель управляет путем нажатия на педаль газа. Налипшая пыль и масло могут послужить причиной плохой работы этого элемента – заслонка может не до конца закрываться. Выдают проблему следующие "симптомы":

  • двигатель запускается с проблемами;
  • на холостом ходу ощутимы плавающие обороты;
  • на малых скоростях автомобиль подергивает;
  • холостые обороты "проваливаются", автомобиль глохнет.

Определить степень загрязнения можно даже визуально. Если на детали нет заметных масляных пятен, значит проблема в другом, если же заслонка потеряла изначальный цвет металла от налипшего масла, значит, пора ее чистить.

2 Чистка дроссельной заслонки – почистил сам, научи другого!

Сам процесс очистки совершенно прост. Корпус дросселя освобождаем от гофры, и освобождаем деталь от тросика, которым она соединена с педалью газа (в случае с механическим приводом). Для этого нужно просто вжать педаль в пол – тросик ослабнет, и вы легко сможете от него избавиться. Затем аккуратно отсоединяем шланги с охлаждающей жидкостью. Само собой, все работы должны проводиться на остывшем автомобиле, иначе вам не избежать ожогов.

Разобравшись со шлангами, уберите прокладку перед дроссельной заслонкой и саму деталь. Как правило, она крепится двумя гаечками. Очистку начинаем с основания впускного коллектора – наверняка, там тоже скопилось немало грязи. Особых приспособлений для очистки не нужно, достаточно баллончика с карбоклинером (жидкость для чистки карбюратора) и чистой тряпочки.

Нанесите аэрозоль на поверхность, которую хотите очистить, и оставьте на несколько минут. Только не перестарайтесь – очиститель достаточно агрессивно воздействует на пластиковые и резиновые составляющие корпуса.

Не следует чистить заслонку с помощью металлической щетки – вместе с грязью вы снимете и защитное покрытие, а также повредите уплотнители по контуру дросселя. Проводить эту операцию чаще, чем раз на 100-150 тысяч километров пробега нет смысла, разве что вы очень любите поковыряться под капотом. Многие не понимают, что дает чистка именно по той причине, что в чистке дроссельной заслонки автомобиль в момент обслуживания как раз и не нуждался. Как отмечают многие водители, после того, как почистил дроссельную заслонку, существенно поднялись обороты двигателя – это нормальная реакция автомобиля.

3 Дополнительные меры – на что еще обратить внимание?

Как правило, после такого пробега не только заслонка нуждается в очистке, но и воздушный фильтр уже забит пылью. Так что попутно не забудьте его заменить. Казалось бы, все просто, но только если вы владелец автомобиля без бортового компьютера.

Беда в том, что по мере загрязнения заслонки компьютер мог поучаствовать в коррекции регулятора холостого хода (если дроссель механический) или положения самой заслонки (если деталь электрическая), тем самым увеличив холостые обороты. В таком случае придется поработать еще и с самим компьютером. Нет, взламывать код или перепрошивать систему не придется, просто мы укажем бортовым "мозгам", что уже привели деталь в порядок, и обороты следует вернуть к исходным значениям.

Делается это достаточно просто, главное – четко выполнять инструкции. Для начала прогрейте двигатель, а затем заглушите авто. Выжидаем несколько секунд и снова включаем зажигание. Ровно через три секунды пять раз подряд в течение пяти секунд нажимаем педаль газа до упора (постарайтесь успеть). Затем выжидаем семь секунд и снова вжимаем педаль в пол, на этот раз не отпускаем ее до тех пор, пока на панели не загорится лампочка Check Engine. Удерживайте педаль и пока лампочка моргает. Отпускаем газ через три секунды после того, как она начнет гореть постоянно.

Когда вы повторно запустите двигатель, холостые обороты будут именно такими, какими и должны быть при чистой заслонке. Эта процедура подходит далеко не для всех автомобилей – если ваш "железный конь" никак не отреагировал на манипуляции, и обороты по-прежнему превышают допустимое значение, обратитесь в СТО, где проведут сброс параметров.

automotogid.ru

Дроссельная заслонка, правильная чистка

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.08.2019

Случайная статья узнай что то новое

Введение

Чистка дроссельной заслонки необходимая процедура для автомобилей, особенно тем которым уже за 15 лет. Часто из за времени, или засорении клапана PCV засоряются каналы дроссельной заслонки. А за этим уже идет череда неприятных событий. За предоставленную информацию и материалы благодарю Алтая и ресурс ProCivic.Ru.

Регулировочный винт и зазор поворотного механизма, основные источники неисправности

  • Подсос воздуха
  • Плавающие обороты
  • Залипание или закусывание дроссельной заслонки
  • Повышенный расход на холостом ходу
  • Свистящий звук
  • Снижение обьема-скорости воздушного потока для двигателя

С обратной стороны хорошо видно забитый канал холостого хода, бывает что левый канал идущий на MAP не такой чистый

Думаю объяснять как раскручивать дроссельную заслонку не нужно, откручивай все что крутится и не потеряй детали, в руках у вас должно оказаться 2 основных болта и 2 основные гайки (обычно под головку на 12), немного мятая но не рваная прокладка дросселя, немного разлитого антифриза, датчик температуры воздуха, ну и сам пластиковый короб и фильтром. Процедура снятия дроссельной заслонки занимает 10-20 минут. Лучше перейдем к более важным деталям. Конечно собирая обратно не забываем долить ОЖ, заменить прокладку дросселя и сам фильтр.

Суть проблемы

Обычно, разобрав все, юный автовладелец бережно и тщательно обливать дроссель чистящими средствами типа CarbCleaner. Завидев на внутренней части дроссельной заслонки черный нагар, непременно его счищает и доводит внутреннею часть дросселя до блеска и зеркала, мотивируя тем что — зеркальная поверхность помогает воздуху проходить в блок двигателя. Но! Если в нормально закрытом положение, просветить на свет дроссельную заслонку то обнаружится щель вокруг поворотной бабочки — овала. Эта та самая щель, которая не даст вам покоя пока вы не устраните ее. У вас будет свистящий звук, повышенные обороты. Конечно вы можете частично убрать обороты с помощью винта холостого ходаБ, но тогда ваш клапан холостого хода будет работать усерднее и сдохнет быстрее. Во общем проблему будем убирать.

Старый тефлоновый слой почти пропал

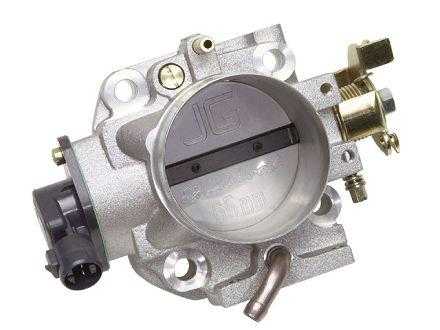

Honda

Конструктора Honda, как и большинство нормальных инженеров используют расходники. Это промежуточные детали между узлами, которые изнашиваются и должны быть заменены либо обслуживаемые. Так и с дроссельной заслонкой, чтобы не стирался корпус дроссельной заслонки или сама бабочка, Honda нанесла тефлоновый состав — тем самым увеличив диаметр бабочки, и убрав щель для подсоса. Вечный узел, только обновляй слой! Но хозяин за хозяином, год за годом этот слой пропадал, и его заменял нагар.

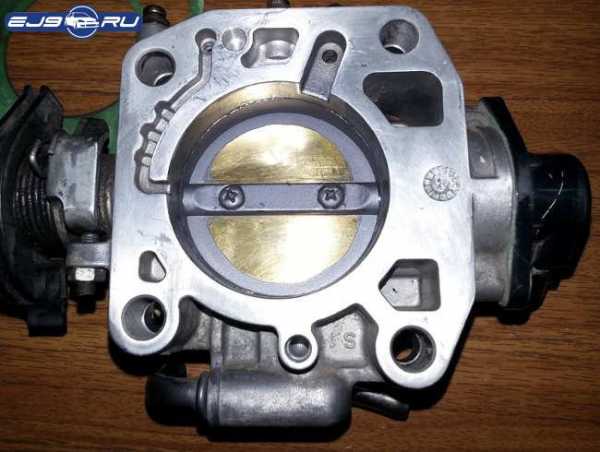

Вот так выглядит дроссельная заслонка с небольшим износом, посмотрите на покрытие

Восстановление правильной работы дроссельной заслонки

Абсолютно на всех дросселях, с тросиком или уже без тросика такая проблема есть. Civic, CRX, Accord, Prelude, CRV, везде есть эта злосчастная щель. Решение использовать антифрикционное покрытие на основе дисульфида молибдена и графита с титановым связующим, отверждаемое при нормальной температуре — Molykote D-321R. Очищаете и обезжириваете поверхность, высушите, наносите равномерным слоем с расстояния 20-30см, и при нормальной температуре (20-25 C ) получаете практически новую и исправно работающею дроссельную заслонку.

Антифрикционное покрытие для устранения зазора дроссельной заслонки

Маска покрытия

Абсолютно всю внутреннею часть дроссельной заслонки не нужно, нужно покрыть только рабочую поверхность, все остальное можно заклеить малярным скотчем.

Маскирование и оклейка дроссельной заслонки перед нанесением слоя спрея

Готовая чистая и восстановленная дроссельная заслонка, удачных заездов!

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

ВАЗ 2110 дроссельная заслонка в разрезе

Снятие дроссельной заслонки Ваз 2110 2114.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками -.....

Дроссельная заслонка в сборе с РХХ + датчик положения дрос. заслонки (2123)...

Дроссельный узел.

Дроссельная заслонка ВАЗ 2110 ВАЗ 2111 ВАЗ 2112 - замена троса привода.

Если есть - то велика вероятность того, что в дросселе засорен канал принуд...

Замена датчика дроссельной заслонки на новый стоит намного меньше чем ремон...

Патрубок дроссельный ВАЗ-2110.

Дроссельная заслонка автомобиля ВАЗ 2110.

Регулятор холостого хода РХХ применяется в признаки неисправности регулятор...

дроссельный патрубок ваз 2110 - ваз 2111 - ваз 2112.

Цельная замена днища ВАЗ 2110 часть 1.

Патрубок дроссельный.

ВАЗ 2115 1997+ Снятие и установка силового агрегата.

ВАЗ / lada 2107 ВАЗ / lada 2110 ВАЗ / lada 2110 21103 ВАЗ / ...

8. Ослабив крестовой отверткой червячный хомут рукава подвода воздуха к кор...

Патрубок дроссельный.

drosselnaya-zaslonka-vaz-52mm.

Дроссельная заслонка ваз 2110 схема.

Доработка дроссельной заслонки ваз 2110.

Модуль управления дроссельной заслонки.

Регулировка привода дроссельной заслонки.

Разрез корпуса системы впрыска и дроссельной заслонки.

vaz-2110.net

Дроссельная заслонка фото


Зачем чистить дроссельную заслонку? И как именно это нужно делать

Часто возникает вопрос - зачем чистить дроссельную заслонку и к чему приводит данная процедура. И в самом деле, на что влияет загрязнение в этом компоненте автомобиля и как с ним самостоятельно бороться? Основным признаком, что дроссельная заслонка требует очистки, является нестабильная работа двигателя, которая заключается в плавающих оборотах двигателя на холостых оборотах. Двигатель также может плохо заводиться, в нем появляются дополнительные вибрации, не характерные при стабильной работе. Суть данной проблемы может заключаться в том, что заслонка перестает нормально функционировать, т.е. процесс открывания может быть затруднен.Зачем чистить дроссельную заслонку, спросите вы. В первую очередь, для стабилизации работы двигателя. Грязная заслонка начинает закусывать, нередко ее заклинивает, что усложняет эксплуатацию автомобиля. На поверхности заслонки в процессе ее работы, нередко появляется масляная слизь, часто вперемешку с грязью. Как это работает?Для снижения вредных выбросов в окружающую среду, современные автомобили имеют в своем распоряжении принудительную систему вентиляции картерного газа. Вся эта система находится в замкнутом состоянии, это создает эффект, при котором пары пасла попадают в небольшом количестве из камеры сгорания в впускной коллектор. При этом надо отметить, что масляные пары смешиваются с воздухом, который проходит из воздушного фильтра и если он загрязнен, то вполне себе может пропускать частички пыли. А теперь представьте, как это сказывается на дроссельной заслонке, которая через короткое время эксплуатации засоряется, покрываясь веществом похожим на смолу. О какой стабильной работе двигателя может идти речь? Переходим к чистке заслонки от масляной пленкиЕсли вы новичок в области починке автомобилей, но все же хотите провести самостоятельно чистку дроссельной заслонки, то данное пособие для вас. Это позволит лучше понять внутреннее устройство механизма, а также сэкономить на автомастерской. Итак, приступаем. Для очистки заслонки мы рекомендуем использовать обычный очиститель для карбюратора. Он выполняет все те же функции – тщательно убирает нагар, очищая металл от масленых загрязнений. Для работы нам понадобиться кисточка или небольшая щеточка. Перед чисткой заслонку необходимо снять с автомобиля, сделать это можно изучив инструкцию к автомобилю или посетив тематические форумы, на которых, наверняка, автомобилисты обсуждали данную проблему. Снятую заслонку обильно покрываем очистителем (жалеть его не нужно), и очищаем поверхность кисточкой. В итоге, вся рабочая поверхность заслонки должна блестеть. Для удобства, можно применять сжатый воздух из специальных баллончиков. Это позволит продуть труднодоступные места, коих на механизме достаточно. Далее по обратной схеме производим сборку заслонки, устанавливаем ее на место. Но это еще не все. Обязательно проверьте состояние воздушного фильтра. Как это сделать? Элементарно, у автомобилей с инжекторными двигателями, воздушный фильтр расположен в специальной квадратной коробке, которая разбирается посредством откручивания нескольких винтов.Внутри нее вы обнаружите сам фильтр, который, скорее всего требует замены. Не пожалейте средств, замените его, тем более он стоит не так дорого.Что дальше?После сборки всех агрегатов и проверки правильности подключения всех модулей, необходимо завести двигатель. Если обороты держаться на высоком значении - требуется калибровка компьютера, но это распространяется на автомобиль с электронным управлением заслонки. Теперь вы знаете зачем чистить дроссельную заслонку и как, это упростит вашу жизнь и процесс эксплуатации автомобиля. Если вы не уверены в своих силах, то процесс лучше доверить специалистам. AutoFlit.ru

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки. Как и у многих других датчиков ДПДЗ тоже имеет определенный срок службы. Когда приходит время поменять датчик, то начинаем задумываться, а какой ДПДЗ лучше выбрать, чтобы он прослужил долго ? Для чего нужен ДПДЗ ?Сам датчик является потенциометром (на один конец подается +5В, а другой идет на "массу". Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.Если все равно не ясно, на что влияет ДПДЗ:Другими словами при поломке ДПДЗ контроллер будет неправильно определяет положение дроссельной заслонки. Например, на холостом ходу (ХХ) будет считать, что заслонка открыта и обороты ХХ станут выше нормы. А все потому, что при выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха.Какие симптомы неисправности датчика положения дроссельной заслонки:
  1. Проблемы на холостом ходу, которые уже описаны выше.
  2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
  3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
  4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
  5. Может загореться лампа "CHECK ENGINE", но это не обязательное условие при поломке ДПДЗ.
Как проверить ДПДЗ ?Чтобы убедиться, что не работает датчик положения дроссельной заслонки достаточно выполнить не сложную проверку датчика:
  1. Включить зажигание и измерить напряжение между "массой" и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
  2. Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
  3. Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
  4. Медленно поворачивать сектор рукой, следить за показаниями стрелки.
  5. На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.
Поче

motorsmarine.ru

функции, принцип работы и регулировка

Дроссельная заслонка – это конструктивный элемент топливной системы автомобиля с бензиновым двигателем внутреннего сгорания, регулирующий поступление воздушных масс и образование воздушно-топливной смеси. Этот элемент впускной системы находится между коллектором и воздушным фильтром. Дроссель – одна из основных составляющих системы питания автомобиля.

Дроссельная заслонка

Дроссельная заслонка – своего рода воздушный клапан, позволяющий контролировать давление в системе. Если клапан открыт – уровень давления стремится к атмосферному, а при закрытом, – снижается, приближаясь к вакууму. Таким образом, дроссельная заслонка регулирует еще и работу вакуумного усилителя тормозной системы. А это значит, что чем меньше угол открытия клапана, тем ниже обороты.

Устройство дроссельной заслонки

Дроссельная заслонка – круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя – это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

  • Привод – механический или электрический;
  • Датчик положения – потенциометр дроссельной заслонки;
  • Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Регулятор холостого хода

Дроссельная заслонка на автомобиле

При помощи регулятора холостого хода, поддерживается необходимая частота вращения коленчатого вала, при абсолютно закрытой заслонке. К примеру, если мотор нагревается или увеличивается нагрузка, к процессу подключается дополнительное оборудование.

Устроен регулятор следующим образом: корпус, куда крепится шаговый электрический мотор, соединенный с конусной иглой. Во время работы мотора на холостых оборотах, игла как поршень, регулирует площадь сечения воздушного канала.

Привод

Приводы бывают двух видов – механический и электрический. Отличие их только в принципе работы. Механический устроен гораздо проще и связан с педалью газ при помощи стального троса. Электрический же не имеет связи с газом напрямую. Как же тогда происходит регуляция? Здесь на помощь приходит потенциометр дроссельной заслонки. Этот специальный датчик связывается с блоком управления двигателем, и котроллер подает нужный сигал.

Потенциометр

Иными словами, потенциометр изменяет угол открытия заслонки и тем самым воздействует на контроллер. При закрытой заслонке напряжение не превышает 0,7 В, а при полном открытии достигает 4В. Так и происходит контроль подачи топлива.

Если дроссельная заслонка перестала реагировать на импульсы, исходящие от датчика положения, могут возникнуть такие поломки как:

  • Плавающие обороты при работе двигателя. Повышенные обороты холостого хода;
  • Глохнет двигатель, при переключении на нейтральную передачу;
  • Неконтролируемый расход топлива;
  • Двигатель работает вполсилы;
  • Горит лампочка CHEK- проверьте, правильно ли работает дроссельная заслонка.

Как устранить проблему

Если вы заподозрили, что дроссельная заслонка неисправна – нужно проверить весь узел, куда она крепится. Для этого точно соблюдайте следующий алгоритм:

  1. Отсоединить аккумуляторную минусовую клемму.
  2. Необходимо слить жидкость из системы охлаждения.
  3. Откинуть шланги от дроссельного узла.
  4. Убрать трос привода заслонки.
  5. Освободить потенциометр от колодок и регулятора холостого хода.
  6. Снять дроссельный узел.
  7. Проверить в каком состоянии прокладка дроссельной заслонки и остальные элементы узла.
  8. При необходимости заменить некоторые составляющие или же весь узел.
  9. Собрать конструкцию в обратном порядке.

После того, как вы установили узел на место, необходимо проверить герметичность системы охлаждения, куда вы снова залили жидкость. Не должно быть капель и потеков.

Регулировка заслонки

Для того чтобы дроссельная заслонка работала как часы, ее датчик периодически нужно подстраивать. Для этого выполняется несколько простых действий:

  1. Отключается зажигание, дабы перевести клапан в положение закрыто.
  2. Обесточивается разъем датчика.
  3. Регулируется датчик, при помощи щупа размером 0,4 мм, расположенным между винтом и рычагом.

Для проверки исправности датчика измеряется уровень напряжения с помощью омметра. Если напряжение обнаружено – датчик следует заменить. При обратной ситуации можно продолжать регулировать датчик.

Для этого заслонка вращается до того момента, пока вы не увидите те самые показатели, которые прописаны в паспорте авто. Не забудьте проверить после регулировки плотность закрученных болтов и гаек, во время процесса они могли раскрутиться.

Как известно, топливная система автомобиля – это его жизнеспособность. Если она хоть немного нарушена, машина может вас неприятно удивить в самый неподходящий момент. Если из строя выйдет дроссельная заслонка или другой элемент узла, то последствия могут быт плачевными. Поэтому куда лучше, не скупиться на автомобильную диагностику, при возникновении малейших подозрений на неисправность. Помните – безопасность на дороге превыше всего.

autodont.ru

Дроссельная заслонка в карбюраторе, инжекторе и в моновпрыске

Для эффективной работы любого двигателя внутреннего сгорания необходимо обеспечить верное соотношение топлива и воздуха. Но, требования к соотношению топливовоздушной смеси бензинного двигателя во много раз выше, чем для дизельного мотора. Поэтому в бензиновых двигателях необходимо одновременно регулировать подачу воздуха и топлива, тогда как в дизельных достаточно изменения количества горючего. Дроссельная заслонка обеспечивает регулировку количества воздуха, который поступает в цилиндры.

Что такое дроссельная заслонка?

Дроссельная заслонка является частью системы впуска двигателей внутреннего сгорания, которая предназначена для регулировки подачи воздуха, с дальнейшим созданием топливовоздушной смеси. Такая заслонка монтируется в промежутке между впускным коллектором и воздушным фильтром.

Дроссельная заслонка играет роль воздушного клапана. Как только она открывается, то давление, создаваемое во впускной системе становится равным атмосферному, а при ее закрытии, давление уменьшается до степени вакуума.

Существуют два типа привода заслонки: механический и электрический.

Устройство и схема дроссельной заслонки с механическим приводом

  1. патрубок подвода охлаждающей жидкости;
  2. патрубок системы вентиляции картера;
  3. патрубок отвода охлаждающей жидкости;
  4. датчик положения дроссельной заслонки;
  5. регулятор холостого хода;
  6. патрубок системы улавливания паров бензина;
  7. дроссельная заслонка.

Этот способ регулирования подачи воздуха применяется на карбюраторных автомобилях. Дроссельная заслонка и педаль газа имеют тесную связь, выполненную в виде металлического троса. Все элементы заслонки представляют собой единый блок, который включает в себя: регулятор холостого хода, датчик положения дроссельной заслонки, заслонка, закрепленная на специальном валу и корпус.

Корпус имеет отдельные патрубки для циркуляции системы охлаждения, которая подключается к системе охлаждения двигателя автомобиля. Также, встроена система вентиляции картера и улавливания паров бензина.

Регулятор холостого хода обеспечивает равномерное вращение коленчатого вала на время пуска двигателя и его прогрева, в то время как, дроссельная заслонка закрыта. В состав регулятора входит шаговый электродвигатель и специальный клапан. Они регулируют количество поступающего воздуха независимо от положения дроссельной заслонки.

Дроссельная заслонка в карбюраторе

Дозирование топлива в карбюраторе производится на основе эффекта Вентури – поток с малой плотностью, но  высокой скоростью движения увлекает за собой более плотные частицы. Во время работы двигателя на холостых оборотах, наполнение цилиндров топливовоздушной смесью минимально. Движение воздуха через щель между заслонкой и корпусом карбюратора увлекает за собой топливо из поплавковой камеры.

Топливный жиклер ограничивает количество бензина, которое выходит к дроссельной заслонке и смешивается с воздухом. Когда водитель нажимает на педаль газа, сопротивление движению воздуха сокращается, скорость возрастает, это приводит к усилению влияния эффекта Вентури. Благодаря такой конструкции карбюратор при любом положении дроссельной заслонки обеспечивает равное соотношение топливовоздушной смеси.

В моновпрыске

По конструкции моновпрыск похож на карбюратор – топливовоздушная смесь образуется в смесительной камере. В отличие от карбюратора, состав смеси регулируется электроникой. Дроссельная заслонка регулирует количество воздуха, которое поступает в цилиндры. Датчики массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и положения коленчатого вала (ДПКВ) поставляют контроллеру всю необходимую информацию для расчета количества топлива. По команде контроллера форсунка с электрическим управлением впрыскивает необходимое количество топлива, которое смешиваясь с воздухом, образует топливовоздушную смесь.

В инжекторе

В инжекторе используется тот же способ управления топливом, что и в моновпрыске. Разница в том, что топливовоздушная смесь формируется во впускном коллекторе (инжекторные системы) или непосредственно в цилиндре (системы прямого впрыска). Дроссельная заслонка в инжекторных двигателях точно также регулирует количество воздуха, как в карбюраторных или моновпрысковых моторах.

Заслонка с электрическим приводом

В настоящее время, автомобили комплектуются дроссельной заслонкой со встроенным электродвигателем. Это позволяет достигнуть самого минимального расхода топлива и сделать управление автомобилем безопасным и экологичным.

Среди особенностей электрической заслонки можно отметить полное отсутствие механической связи дросселя и педали газа, так как вместо троса, теперь, стоит электронный блок управления. Кроме того, регулировка холостого хода выполняется только дроссельной заслонкой.

Электронный блок сам подбирает частоту вращения коленчатого вала без участия водителя при любых режимах работы двигателя.

vipwash.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
