Самовосстанавливающиеся предохранители (Self recovery fuse TRF250-600 250V 0.6A)

Слышал про самовосстанавливающиеся предохранители, но не знал, с чем их едят. Уже в нескольких мультиметрах встречал их в токовой защите. Решил заказать десяток на пробу. Тем более не так-то и дорого.
Не буду нарушать традиций. Смотрим, в каком виде прислали.

Бумажный пакет, «пропупыренный» изнутри. Предохранители были в пакетике с замком.

Заказал немного, всего десять штук.

Этого более чем достаточно для проведения опытов.
Можете разглядеть более внимательно.

Можно сравнить с привычными размерами.

Чтобы не быть голословным, вот фото из моего обзора про мультиметр Pro’s Kit MT-1232.

Здесь он стоит вместо предохранителя на 400мА. Немного другая марка, но сути не меняет.
А это уже более известный прибор MASTECH MS8268.

А теперь немного теории. Она необходима. Постараюсь кратко, чтобы особо не напрягать. Кому нужны более глубинные знания – интернет вам в помощь.

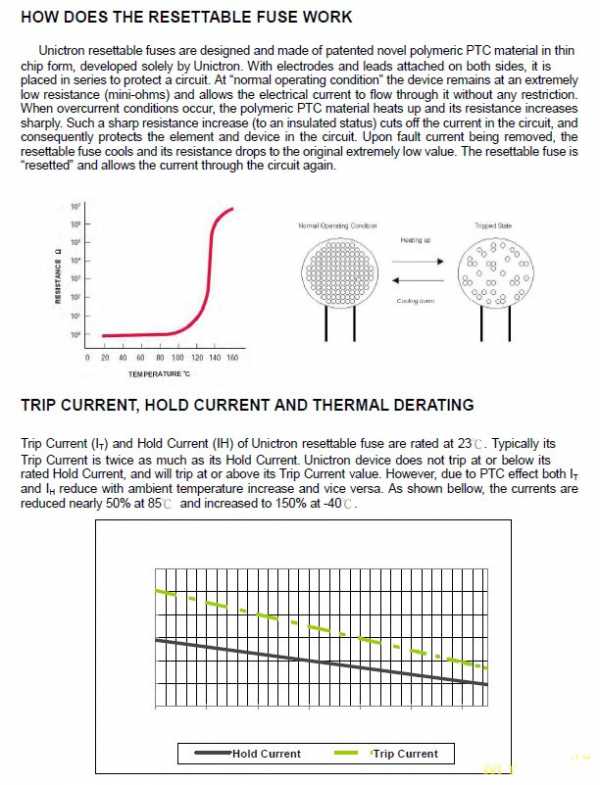

Самовосстанавливающийся предохранитель — полимерное устройство с положительным температурным коэффициентом сопротивления, применяемое в защите электронной аппаратуры.

Принцип действия предохранителя основан на резком увеличении сопротивления при превышении порогового тока, протекающего через него. Сопротивление в сработавшем состоянии зависит от следующих факторов: типа используемого устройства, приложенного к нему напряжения U и мощности, рассеиваемой на устройстве. После отключения питания (отключения нагрузки, уменьшения напряжения и т. д.) по истечении некоторого времени вновь уменьшает своё внутреннее сопротивление — самовосстанавливается. Увеличение сопротивления сопровождается нагревом предохранителя примерно до 80 градусов по Цельсию.

Полимерный самовосстанавливающийся предохранитель представляет собой матрицу из непроводящего ток полимера, смешанного с техническим углеродом. В холодном состоянии полимер кристаллизован, а пространство между кристаллами заполнено частицами углерода, образующими множество проводящих цепочек. Если через предохранитель начинает протекать слишком большой ток, он начинает нагреваться, и в какой-то момент времени полимер переходит в аморфное состояние, увеличиваясь в размерах. Из-за этого увеличения углеродные цепочки начинают разрываться, что вызывает рост сопротивления, и предохранитель нагревается еще быстрее. В конце концов сопротивление предохранителя увеличивается настолько, что он начинает заметно ограничивать протекающий ток, защищая таким образом внешнюю цепь. После устранения замыкания, когда протекающий ток снизится до исходного значения, предохранитель остывает и его сопротивление возвращается к начальному значению.

Такие предохранители часто применяются в бытовых ПЭВМ для защиты от перегрузок или КЗ в цепях USB-, FireWire-портов, и других интерфейсах с подводимым питанием.


С теорией закончу. Пора приступать к проведению экспериментов.
Первым делом решил измерить сопротивление предохранителей (температура окружающего воздуха 22,5˚С). Так как всё имеет своё сопротивление, измерил сначала без оных.

Это значение сопротивления буду вычитать.
Сопротивления предохранителей имели разброс. Поэтому сделал среднестатистическую выборку.

Это я сделал не от нечего делать. В некоторых схемах сопротивление предохранителей критично.
Можно сравнить с обычным предохранителем. Нашёл только один на 0,5А немного необычной формы.

Из этого можно сделать простой вывод. Самовосстанавливающийся предохранитель оказывает практически такое же влияние в схеме (в смысле вносимого в цепь сопротивления).
Теперь осталось проверить, при каком токе он всё же срабатывает.
Всё просто. Взял блок питания. Выставил на нём 9В. Перевёл в режим отсечки по току. Стал понемногу прибавлять.

Сработал предохранитель на токе свыше 1А (по паспорту 0,6А). Ток срабатывания точно поймать не смог. Блок питания перешёл в режим отсечки по напряжению и через секунду ток уменьшился.

Это при плавном увеличении тока. Я так полагаю, если нужно защитить схему от КЗ на токе 600мА, мне надо было заказывать на минимум в полтора раза меньший ток. Вот такая печаль.
И, наконец, самый важный в целях безопасности эксперимент. Хотелось узнать, как поведёт себя предохранитель при коротком замыкании в цепи (при резком увеличении тока). Не разорвёт ли его в клочья? Для этих целей я его тупо вставлю в розетку и посмотрю, как он себя поведёт.

Предохранитель припаял к сетевому шнуру, затем засунул в термоусадку, дабы предотвратить последствия от возможного разрушения.

Всё, что получилось, дополнительно засунул в пластиковую бутылку из-под лимонада (перестраховался). Вилку подключил к сети 220В. Результаты краш-теста можно посмотреть на видео.

Результаты меня вполне удовлетворили.
В конце дам табличку по предохранителям.

Это не совсем те, что у меня, но характеристики схожи.
Вот такие предохранители получил. Всё не так однозначно, как мне казалось, когда их заказывал. Предохранители имеют право на жизнь, но полноценно заменить привычные стекляшки с керамикой вряд ли смогут.
Один предохранитель поставил в мультиметр, которым мы чаще всего пользуемся на работе и в котором они частенько горели при малейшем превышении предельного тока.
Что ещё хотел сказать в конце. Номинал самовосстанавливающихся предохранителей каждый должен подобрать сам в соответствии с решаемыми задачами. Технически грамотному человеку это вовсе не сложно. Когда я заказывал предохранители, инфы на Муське про них совсем не было. У вас она теперь есть. Смотрите на таблицу, изучайте результаты экспериментов и заказывайте то, что считаете более подходящим под ваши задачи.
На этом ВСЁ!
Удачи!

mysku.ru

Как правильно установить и подключить автомат-предохранитель

Для того чтобы иметь понимание того, как работает защитный автомат – следует изучить хотя бы минимальные требования пожарной и электробезопасности. Очень важный момент – правильный выбор подходящего типа устройства, с учетом номинала максимальной нагрузки на сеть, при которой оно будет срабатывать. Важно сразу определиться и с количеством предохранителей, которые вы собираетесь подключить.

Функции защитных автоматов и особенности их выбора и подключения

О функциях защитных автоматов

Итак, мы знаем, что внутри электрощита расположены все виды устройств, распределяющих и контролирующих электропитание квартиры или частного дома. Речь идет об устройствах УЗО, клеммниках, реле, автоматах, счетчиках и т.д. По сути, оборудование держится на din-рейке, которая производится из проводящих материалов. Данную рейку заземляют в одной точке.

Как правило, электрощитки находятся рядом с входной дверью квартиры или дома, с внешней стороны. Защитные автоматы относят к категории сложнотехнических устройств. К ним следует предъявлять ряд конкретных требований, которые будут зависеть от назначения устройства.

Главная функция автоматов-предохранителей – защита электропроводки и приборов от коротких замыканий. Во многих случаях автомат способен спасти человека от удара током.

Ни в коем случае нельзя использовать самодельное крепление для автомата в электрощите. Это категорически запрещено правилами электробезопасности.

До того, как осуществить подключение защитных автоматов, следует определиться с перечнем бытовых электроприборов, которые будут ими «обслуживаться». К примеру, если вы собираетесь использовать нагревательные приборы большой мощности, предохранители также должны быть рассчитаны на большее количество ампер. При использовании маломощных приборов рекомендуем установить электронные автоматы.

Чаще всего применяется стандартный вариант подключения кабелей, которые находятся под напряжением – со стороны потолка. Однако нередки случаи, когда корпус для электрощитка монтируется «специалистами», очень далекими от сферы электрики. В таких случаях фаза может быть подведена к автоматам снизу. В связи с этим, до того, как произвести замену пришедшего в негодность устройства, следует измерить напряжение с помощью исправного вольтметра.

Общая информация

В большинстве квартир схема подключения электрощита – двухпроводная. Данная система очень проста и состоит из отводящего провода – нейтраля (ноля) и питающего – фазы. Однако, в соответствии с современными нормативами, рекомендуется применять заземляющий кабель, во избежание коротких замыканий. Бытовые приборы с высокой мощностью (рефрижераторы, стиральные машины, электрические печи и т.д.) в обязательном порядке должны быть подключены с «заземлением» (трехпроводная схема).

Провода заземления маркируются зеленым или желтым цветом. При подключении защитных автоматов, непринципиально – к какой из клемм подключается «фаза». Однако провод фазы должен подводиться со стороны потолка. В противном случае следующий человек, который будет иметь дело с электрощитком (особенно, если у него нет опыта работы с электрикой), может испытать на себе действие тока, взявшись за кабель, ведущий к автомату снизу.

Далеко не всегда можно быстро и просто разобраться с особенностями подключения некоторых типов предохранителей. Так, сложности могут возникнуть в ситуации, когда каждая лампа и розетка связаны с отдельным выключателем.

В настоящее время на рынке электротоваров представлены готовые электрощиты с полной сборкой. Однако, покупая такой щиток, необходимо учесть предусмотреть вариант с возможной необходимостью подключения дополнительных предохранителей в дальнейшем.

Особенности установки

Для того чтобы установить и подключить защитное автоматическое устройство нам понадобится небольшой инструментарий. Для работы вы воспользуемся: крестовой и плоской отверткой, кусачками и мультиметром.

Сечение кабеля, рассчитанного под защитный автомат, должно быть подобрано с учетом возможной нагрузки (желательно с двухкратным запасом). Подключение автомата производится на закрепленный электрощит, в связи с этим иметь дело с din-рейкой не придется. Крепления автоматов – стандартные. Для защиты проводов от возможных механических воздействий укладываем их в специальный гофр.

С конца провода должна быть удалена вся изоляция. Длина зачищенного отрезка кабеля не должна превышать 10 миллиметров (по технике безопасности). Настоятельно рекомендуем предварительно произвести заземление.

Заземляющий провод (желательно, большого сечения) подводится к общему открытому клеммнику, расположенному на электрощитке. «Ноль» следует подводить в виде одной колодки, но закрытым способом.

Установку автомата начинаем с подключения «земли», потом подводим нейтральный кабель и только после этого – «фазу». Если мы говорим об установке нескольких защитных устройств, следует поставить необходимое количество перемычек (ставятся, начиная от входного выключателя). Использование гофрированного шланга внутри электрощита целесообразно лишь в варианте с нестандартной укладкой проводов (если есть вероятность их повреждений).

В качестве альтернативы перемычкам иногда применяются общие распределяющие пластины, которые может приобрести в каждом магазине электротоваров.

Защита контактов автомата от возможных касаний обеспечивается при помощи специального пластикового короба (или другой материал –диэлектрик).

О выборе автоматов

В настоящее время наиболее популярными и востребованными являются устройства на 20,16 и 10 Ампер. Более мощные предохранители обычно устанавливают под нагревательные бытовые приборы, стиралки, холодильники. В некоторых случаях на одно устройство могут быть переключены нагрузки от разных бытовых приборов, тогда расчет оптимальных технических характеристик автомата производится путем сложения всех значений.

Большинство специалистов советуют не запитывать на один предохранитель большое количество разнокалиберных электроточек (светильники, розетки, бытовая техника). Если одно «звено» выйдет из строя, может произойти оплавление розетки, при этом автомат не сработает.

Мы продолжим разговор об установке и подключении электрических защитных автоматов в следующем материале данного раздела.

Видео: Как правильно подключить УЗО

С этим материалом читают также:

Монтаж распределительной коробки в доме своими руками

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

sami-stroim.ru

Предохранители в автозвуке

Все предохранители в автомобиле можно условно защитить на две группы: группа предохранителей в устройствах (к примеру магнитола и усилитель) и группа, защищающая провода от источника к потребителю. Очень популярный пример предохранителей, защищающие провода, так называемые «автоматы» дома, на работе, в общем везде.

Рассмотрим его как наиболее популярный: «автомат» на 16А «вырубило» — что же произошло? Скорее всего потребители превысили рассчитанную для них мощность. Pmax= 220В*16А = 3520Вт = 3,52 КВт или более неприятная ситуация — короткое замыкание т.е. прохождения пути с наименьшем сопротивлением, сопротивление стремится к нулю, а значит сила тока возрастает I=R/U. В пред.записи я упоминал, что сечение кабеля связано с силой тока. Согласно закону Джоуля — Ленца количество теплоты, выделяемое в единицу времени Q= I*I*R, оставив силу тока в стороне мы увидим прямую зависимость Q от R т.е. выше сопротивление кабеля выше нагрев, но нагрев может быть выше норм безопасности.

В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Приведу таблицу, если не ошибаюсь, её используют на конкурсах АЗ.

Если же у вас при расчетах получилось, что максимальный номинал предохранителя, защищающего проводку, оказался меньше, чем номинал предохранителя, встроенного в само подключаемое устройство, то, скорее всего, вы просто выбрали слишком маленькое сечение питающего провода.

Почему так много предохранителей в автомобили?

В современных автомобилях достаточно много предохранителей — сделано это для безопасности, расположены в одном месте — для удобства обслуживания. К примеру неработающие фары — предохранитель позволяет локализировать неисправность, и если он постоянно вылетает не стоит ставить предохранитель с номиналом выше — надо искать причину.

Требования

1) На КАЖДОМ плюсовом силовом проводе, который вы отвели от аккумулятора, должен стоять предохранитель как можно ближе к аккумулятору. По правилам-на длине провода не больше 30см от клеммы аккумулятора.

2) Участок от клеммы аккума до предохранителя не защищен и потенциально пожароопасен. Поэтому он должен быть максимально короткий, а его расположение не должно угрожать целостности изоляции
провода.

3) На минусовых проводах ставить предохранители нельзя.

4) Закрепляйте держатель предохранителя жестко к кузову для того чтобы провод вместе с предохранителем от вибрации не угодил в подвижные части двигателя или еще куда-нибудь.

5) Ставьте предохранитель в доступном месте чтобы не приходилось разбирать пол машины чтобы до него добраться, кроме того место установки должно быть сухим, чтобы вода не попадала на предохранитель.

6) Если вы меняете провод от генератора до аккумулятора, на более мощный, и располагаете его в потенциально опасных местах, то его крайне желательно снабдить отдельным предохранителем около аккумулятора номиналом близким к максимальному току генератора, ДАЖЕ если на
заводском проводе там предохранителя нет.

7) ВСЕ силовые провода должны быть дополнительно защищены гофрой или
змеиной кожей.

Пример подключения усилителей

Если вы устанавливаете не один, а несколько усилителей, то их можно подключить двумя способами. Первый – протянуть один толстый провод, а потом развести питание с помощью дистрибьюторов. Если провода от дистрибьютора к усилителям окажутся достаточно длинными (больше 40 см) и будут тоньше, чем главный провод, уходящий на аккумулятор, то воспользуйтесь дистрибьютором со встроенными предохранителями, каждый с номиналом, соответствующим сечению подключаемого к нему более тонкого кабеля. Они нужны, чтобы защитить эти отрезки проводки с меньшим сечением.

Второй вариант – тянуть несколько проводов от аккумулятора, каждый к своему усилителю через отдельный предохранитель. Несмотря на то что этот способ на первый взгляд кажется сложнее, у него есть преимущества: во-первых, проложить два тонких кабеля обычно бывает все же легче, чем один толстый, и, во-вторых, количество соединений на пути кабеля в этом варианте оказывается меньше, а это значит, что и сопротивление питающей линии тоже будет меньше.

Типы предохранителей в АЗ

1) Флажковый предохранитель

Для подключения головного устройства можно использовать обычный флажковый предохранитель.

Поскольку он будет расположен в моторном отсеке рядом с аккумулятором, выберите для него держатель в герметичном исполнении.

2) Предохранители типа AGU

Предохранители типа AGU наиболее распространены в любительских автозвуковых инсталляциях из-за того что они и их держатели дешевле. Они представляют из себя стеклянный цилиндр с металлическими наконечниками и плавкой вставкой посередине. Главный недостаток предохранителей типа AGU это то что они сделаны из нескольких элементов-металлические наконечники и плавкая вставка соединены между собой контактной сваркой и в условиях окисления и вибрации при установке на автомобиль они могут отказать.

Кроме того, в держателе предохранитель типа AGU обжимается пружинными контактами что тоже ненадежно.

3) Предохранители типа ANL

А для более мощных систем лучше использовать предохранители ANL (плоские). Они изготовлены из единой металлической пластины, которая сама и является плавкой вставкой.

Такой предохранитель надежно фиксируется болтами в держателе и вероятность отказа от вибрации или окисления практически равна нулю.

4) Предохранители типа miniANL

Так же как и ANL лишены недостатков предохранители типа AGU.

Но в отличии от ANL используются с меньшими токами и имеют размер меньше своих собратьев.

5) Автоматические выключатели

Альтернатива предохранителям – автоматические выключатели, срабатывающие при превышении заданного тока.

www.lowsound.ru

Самодельный предохранитель — Радиомастер инфо

В электронном устройстве вышел из строя плавкий предохранитель. Понятно, что нужно разобраться в причинах перегорания предохранителя и устранить их. Допустим, Вы это сделали, нужно включать устройство для проверки, а целого предохранителя нет.

Материал статьи в сокращенной форме продублирован на видео:



Плавкий предохранитель можно заменить кусочком провода, диаметр которого зависит от величины допустимого тока. Поэтому без особого риска можно заменить перегоревший предохранитель медным проводом, вставленным и запаянным в старый корпус предохранителя.

Для определения диаметра медного провода используют формулу:

           D(мм) = 0,034 × Iпл (А) + 0,005

Где: D – диаметр провода, в мм.

Iпл – ток плавления провода, в А.

Эту формулу применяют, если рассчитанное значение диаметра не превышает 0,2 мм.

Проверить полученный результат можно по другой формуле:

I(A) = 80√D3

Где: D – диаметр провода, в мм.

Iпл – ток плавления провода, в А.



Есть таблицы, в которых приводятся уже рассчитанные значения диаметра провода для плавкого предохранителя в зависимости от тока:

Ток, А Диаметр провода в мм
Медь Алюминий Сталь Олово
1 0,039 0,066 0,132 0,183
2 0,069 0,104 0,189 0,285
3 0,107 0,137 0,245 0,380
5 0,18 0,193 0,346 0,53
7 0,203 0,250 0,45 0,66
10 0,250 0,305 0,55 0,85
15 0,32 0,40 0,72 1,02
20 0,39 0,485 0,87 1,33
25 0,46 0,56 1,0 1,56
30 0,52 0,64 1,15 1,77





Понятно, что все эти расчеты и таблицы не дают абсолютно верную величину тока перегорания изготовленного плавкого предохранителя, но 5-10% точность обеспечивают. Этого вполне достаточно, чтобы самодельный предохранитель заменил перегоревший заводской. И уж наверняка это лучше, чем просто ставить вместо перегоревшего предохранителя первую попавшуюся под руки проволоку или скрепку.

Как это выполнить практически.

Для начала подбираем нужный диаметр провода. В данном конкретном случае нам нужен плавкий  предохранитель на 4 А. По таблице есть 5А. Значит, у нас должен быть диаметр немного меньше.

Этот провод диаметром 0,155мм вполне подойдет.

Готовим предохранитель к установке провода. Для этого по очереди нагреваем паяльником контакты предохранителя и прочищаем отверстия, например заточенной спичкой.

Затем продеваем в полученные отверстия провод.

И запаиваем с двух сторон.

Обрезаем лишний провод.

Все, плавкий  предохранитель готов, его можно вставлять в гнездо и использовать.

Очевидно, возникает вопрос, что делать, если нет микрометра, предназначенного для измерения диаметра провода. С меньшей точностью можно измерить диаметр провода штангенциркулем.

А если и его нет, то обычной линейкой.

Для этого нужно намотать провод виток к витку на любой стержень. Длина намотки 10-20 мм. Чем больше намотаете, тем точнее определите диаметр провода. Затем нужно длину намотки в «мм» разделить на количество витков и получите диаметр в «мм».

Например, 26 витков, длина намотки 20 мм. Диаметр провода 20 : 26 = 0,77 мм.

Проверяем этот же провод микрометром:

На микрометре мы видим показания 0,5 + 0,255 = 0,755мм. Если округлить, то получим  0,76 мм. Как видим, точность измерения диаметра провода с помощью линейки и намотки на стержень довольно высокая, около 2%.  Главное плотно, виток к витку, мотать провод.

Если нет возможности запаять провод в корпус предохранителя, то можно просто обмотать каждый контакт перегоревшего предохранителя и вставить в гнездо. Контакты гнезда должны надежно зажимать намотанный провод. Важно, чтобы края намотанного провода не торчали, иначе есть риск замыкания с соседними элементами.

И в заключение, главные выводы по данной теме:

  1. Перед началом работ по замене предохранителя обязательно выньте вилку устройства из розетки.
  2. Не меняйте перегоревший предохранитель  до тех пор, пока не выясните причину выхода его из строя и не устраните ее.
  3. Не вставляете вместо перегоревшего предохранителя первые попавшие под руку металлические предметы. Это может привести к серьезным повреждениям устройств, защищенных предохранителем и даже к большим потерям.







radiomasterinfo.org.ua

Самовосстанавливающийся предохранитель.

Устройство, назначение и основные параметры

Да, есть такой хитроумный электронный компонент с очень длинным названием – самовосстанавливающийся предохранитель. Что это за «зверь» такой и как работает? Об этом и пойдёт речь.

Все знают обычный плавкий предохранитель. Устроен он просто и работает незаурядно. Принцип его работы основан на тепловом действии электрического тока.

Берётся тонкий медный провод, который выдерживает определённую силу тока, помещается в стеклянную или керамическую колбу, чтобы при срабатывании расплавленный металл не разбрызгивался в разные стороны. Иногда этот защитный элемент спасает при коротком замыкании в схеме, но вот беда, сам он «умирает» навсегда.

Для замены неисправного плавкого предохранителя требуется вскрывать корпус устройства, и заменять сгоревший предохранитель. Но производить такую операцию не всегда удобно, да и требуется она не всегда. Поэтому в таких случаях самовосстанавливающийся предохранитель является весьма логичной заменой плавкому предохранителю.

Самовосстанавливающиеся предохранители активно используются в компьютерах и игровых приставках для защиты портов (например, USB, HDMI), а также аккумуляторных батарей в портативной технике.

Итак, давайте разберёмся в том, как устроен самовосстанавливающийся предохранитель (сокращённо будем называть его СП), а также каковы его основные параметры.

Самовосстанавливающийся предохранитель изготавливается из специального проводящего пластика. Этот пластик вещество особое. Он состоит из непроводящего кристаллического полимера и введёнными в него мельчайшими частицами технического углерода. Частицы технического углерода распределены в объёме полимера и свободно проводят электрический ток.

Сам пластик формуют в тонкий лист и на плоскости напыляют токоведущие электроды. За счёт электродов удаётся распределить энергию по всей площади поверхности. К электродам крепят лепестковые или проволочные выводы, за счёт которых СП подключают в электрическую цепь.

Основная особенность проводящего пластика – это высокий нелинейный положительный температурный коэффициент сопротивления (ТКС). Проще говоря, проводящий пластик проводит ток до тех пор, пока его температура не превысит определённый порог.

После этого сопротивление проводящего пластика резко увеличивается, что и приводит к разрыву электрической цепи. Это происходит потому, что при превышении температурного порога кристаллическая структура полимера трансформируется в аморфную, а цепочки технического углерода, по которым и проходил ток, разрушаются. Это приводит к резкому увеличению сопротивления.

Откуда же появляется нагрев, который приводит к изменению фазового состояния полимера? Повышение температуры полимера происходит потому, что при аварийном режиме через самовосстанавливающийся предохранитель начинает течь ток, который превышает номинальный (т. е. рабочий). При этом за счёт теплового действия тока температура материала предохранителя увеличивается. Это в свою очередь приводит к «срабатыванию» предохранителя.

Параметры самовосстанавливающихся предохранителей.

Для того чтобы грамотно подобрать самовосстанавливающийся предохранитель для конкретного устройства нужно знать его основные параметры. Рассмотрим их.

  • Максимальное рабочее напряжение (Vmax или Umax, V). Напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. Например, для защиты USB порта подойдёт СП с максимальным рабочим напряжением 6 вольт.

  • Номинальный рабочий ток или ток удержания (IHOLD или Ih, A). Ток, который может проводить через себя самовосстанавливающийся предохранитель без «срабатывания».

  • Минимальный ток срабатывания (Itrip или IT, A). Минимальный ток через СП, при котором происходит переход от проводящего состояния к непроводящему. Иными словами это ток, при котором самовосстанавливающийся предохранитель «срабатывает» – размыкает цепь.

  • Минимальное и максимальное сопротивление (Rmin и R1max, Ohms). Это сопротивление самовосстанавливающегося предохранителя. По-другому можно сказать, что это сопротивление СП в рабочем, проводящем состоянии. Параметр Rmin – это минимальное сопротивление СП, а R1max – это сопротивление предохранителя спустя 1 час после последнего срабатывания. Оба параметра указываются для конкретной температуры, например для 230 C. Rmin и R1max обычно указывается более просто, например, так: R = 0,5…1,17 (Ом).

    На самом деле это очень важный параметр. Чем он меньше, тем лучше, так как предохранитель всегда включается последовательно с потребителем тока (перед нагрузкой). А, как известно, на сопротивлении теряется мощность. Для приборов, питающихся от автономных источников питания (аккумуляторов, батареек) лучше подбирать СП с малым сопротивлением в рабочем состоянии.

  • Рабочая температура самовосстанавливающегося предохранителя обычно лежит в интервале от -400 С до +850 С. При такой температуре сопротивление СП практически не меняется и лежит в пределах Rmin – Rmax. Температура «защёлкивания», или по-другому, срабатывания обычно составляет от +1250 С и выше.

  • Ещё один параметр. Максимальный допустимый ток (Imax, A). Это максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении (Vmax). Если ток через СП превысит величину Imax, то он выйдет из строя навсегда (на деле – «сгорит»). Обычно величина этого параметра лежит в интервале нескольких десятков ампер (40 – 100 A).

  • Также очень важный параметр – это скорость срабатывания СП (Max. Time to Trip). Так как на нагрев требуется некоторое время, то предохранитель срабатывает не мгновенно, а спустя какое-то время. Оно достаточно мало и составляет долю секунды. Время срабатывания зависит от тока перегрузки и температуры окружающей среды. Такие параметры, как время срабатывания указываются в документации на конкретную модель самовосстанавливающегося предохранителя.

Самовосстанавливающиеся предохранители выпускаются как в обычных корпусах для монтажа в отверстия (технология THT), так и для поверхностного (технология SMT). СП для монтажа в отверстия внешне выглядят как варисторы и имеют либо дисковый корпус, либо прямоугольный.

СП для поверхностного монтажа похожи на SMD резисторы, но могут иметь и другой корпус (как правило, в виде пластинки с ленточными выводами).

Самовосстанавливающиеся предохранители выпускают такие фирмы, как Bourns и Fuzetec.

Пример применения.

Примером применения самовосстанавливающегося предохранителя может быть использование его в блоке питания, о котором рассказывалось на страницах сайта.

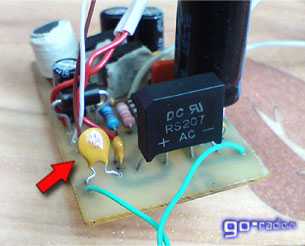

В нем самовосстанавливающийся предохранитель используется совместно с другими элементами защиты. Срабатывание защиты не влечёт за собой необратимое перегорание предохранителя, и устройство начинает работать сразу же после устранения неисправности или короткого замыкания в питаемой схеме.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Схема предохранителей и реле Datsun on-DO и mi-Do


































 №
 А  Назначение
1 15 Электронный
блок управления двигателем, реле электровентилятора системы охлаждения
двигателя, топливные форсунки, катушки зажигания
2 25 Блок управления электрооборудованием, блок управления стеклоподъемниками, приводом зеркал и центральным замком
3 15 Цепь питания блока управления автоматической коробкой передач, привод блока автоматической коробки передач
4 15 Блок управления подушками безопасности
5 7.5 Блок
управления двигателем, щиток приборов, электроусилитель рулевого
управления, датчик педали тормоза, датчик скорости, селектор выбора
режима работы АКП, переключатель переднего стеклоочистителя, реле
включения обогрева заднего стекла, реле включения обогрева ветрового
стекла, реле включения обогрева сидений, дополнительное реле, блок
управления электрооборудованием
6 7.5 Фонарь света заднего хода, цепь питания блока управления автоматической коробкой передач
7 7.5 Клапан
продувки адсорбера, датчик массового расхода воздуха, датчик положения
распределительного вала, датчики концентрации кислорода
8 25 Обогрев заднего стекла, обогрев наружных зеркал заднего вида
9 5 Лампы габаритного света с правой стороны автомобиля
10 5 Лампы габаритного света с левой стороны автомобиля, фонари освещения номерного знака, подсветка клавиш и кнопок выключателей
11 5 Задний противотуманный свет
12 10 Лампа ближнего света правой блок-фары, мотор-редуктор электрокорректора правой блок-фары
13 10 Лампа ближнего света левой блок-фары, мотор-редуктор электрокорректора левой блок-фары
14 10 Лампа дальнего света правой блок-фары
15 10 Лампа дальнего света левой блок-фары
16 10 Правая противотуманная фара
17 10 Левая противотуманная фара
18 20 Обогрев передних сидений, прикуриватель
19 7.5 Блок управления ABS/ESC
20 15 Звуковой сигнал
21 10 Топливный насос
22 15 Омыватель ветрового стекла, омыватель заднего стекла, задний стеклоочиститель
23 5 Щиток приборов, диагностический разъем
24 7.5 Муфта компрессора кондиционера, блок управления климатической установкой
25 7.5 Датчик педали тормоза
26 25 Электронные клапаны ABS/ESC
27 Запасной предохранитель
28 Запасной предохранитель
29 Запасной предохранитель
30 Запасной предохранитель
31 30 Блок управления электрооборудованием, световая сигнализация (дальний свет), мотор-редуктор стеклоочистителя
32 30 Электровентилятор климатической установки, блок управления климатической установкой

knigaproavto.ru

Что будет если место 20 предохранителя поставить например 15 или 10

скорее всего сгорит но возможно не сразу так что как вариант доехать до дома или сервиса можно принять

Перегорит быстрее или сразу.

если нагрузка не превысит допустимый номинал, то предохранитель благополучно проработает до старости…

Поставь монетку. временно.

Смотря что будешь включать, если только зажигание и радио то можно всю жизнь тек проездить а когда включишь звуковой, прикуриватель и фары одновременно то врядли он выдержит.

Сейчас в продаже один Китай, и если номинал 15 или 10, это не значит что они на этих токах вылетят. С ними можно будет и проводку спалить. Ищите предохранители проверенных производителей. Просто уже обжигались на этой теме.

у меня на 2109, в 8 ампер был поставлен 20 амперный. и ничего нежаловалась. (ну я потом все равно поменял)

touch.otvet.mail.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
