Диагностика подушек безопасности – Диагностика подушек безопасности
Диагностика подушек безопасности
Диагностика и проверка системы подушек безопасности на примере автомобиля Шевроле Лачетти
Диагностика с помощью диагностического прибора
Диагностический прибор считывает данные по последовательному каналу с вывода 13 разъема линии передачи данных (DLC). C помощью диагностического прибора можно считывать диагностические коды неисправности (DTC) и стирать некоторые DTC после завершения ремонта. Конструкция системы не позволяет стирать диагностический код неисправности DTC 51. Диагностический код неисправности DTC 61, если он был зарегистрирован модулем датчиков и диагностики (SDM), невозможно стереть в течение цикла работы зажигания.
Для использования диагностического прибора установите зажигание в положение OFF, подключите диагностический прибор к разъему линии передачи данных (DLC) и установите зажигание в положение ON.
Следуйте инструкциям руководства к диагностическому прибору. Данные последовательного интерфейса поступают с вывода 9 модуля датчиков и диагностики (SDM) на вывод 13 разъема линии передачи данных (DLC).
Проверка диагностики системы надувных подушек безопасности (SIR)
Примечание: Если в салон автомобиля попало большое количество воды, например, в результате протечек, проезда через глубокую воду, наводнения или других причин, может потребоваться замена модуля датчиков и диагностики (SDM) и разъема SDM. Установив зажигание в положении OFF, осмотрите область вокруг модуля SDM, включая коврик. Если имеется существенное намокание или признаки намокания в прошлом, необходимо удалить воду, устранить вызванные водой повреждения и заменить модуль SDM и разъем SDM. Прежде чем приступать к устранению каких-либо из этих неисправностей, необходимо отключить систему надувных подушек безопасности (SIR). Инструкции по отключению системы надувных подушек безопасности и замене модуля датчиков и диагностики см. в главах «Отключение системы надувных подушек безопасности (SIR)» и «Модуль датчиков и диагностики (SDM)» в этом разделе.
Любой поиск неисправностей в системе надувных подушек безопасности (SIR) необходимо начинать с проверки диагностической системы SIR. Проверка системы диагностики с помощью диагностического прибора позволяет считать диагностические коды неисправности (DTC). В этом разделе описаны процедуры по выявлению состояний SIR, требующих ремонта. Для получения наилучших результатов важно пользоваться диагностическими картами и следовать указанной ниже последовательности действий.
- Выполните проверку диагностической системы системы надувных подушек безопасности (SIR), которая позволяет с помощью диагностического прибора получить диагностические коды неисправности (DTC). Одновременно проверяется правильность работы контрольной лампы подушки безопасности.
- См. соответствующую диагностическую карту в соответствии с процедурой проверки диагностической системы системы надувных подушек безопасности (SIR). Пропуск этих процедур может привести к увеличению затрат времени на диагностику, неправильному определению неисправностей и ошибочной замене запасных частей.
- Повторяйте проверку диагностической системы надувных подушек безопасности (SIR) после любого ремонта или диагностики, чтобы удостовериться, что ремонт проведен правильно и нет других неполадок.
Описание цепи
При первой установке ключа зажигания в положение ON напряжение зажигания с предохранителя подушки безопасности поступает на вход 5 модуля датчиков и диагностики (SDM). Модуль SDM выполняет проверку системы надувных подушек безопасности, семь раз включает и выключает контрольную лампу подушки безопасности и затем выключает ее.
Рекомендации по диагностике
Очень важен порядок исследования диагностических кодов неисправности. Несоблюдение указанного порядка рассмотрения диагностических кодов неисправности может привести к увеличению затрат времени на диагностику, неправильному определению неисправностей и ошибочной замене запасных частей.
Проверка диагностики системы надувных подушек безопасности (SIR)
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
| Шаг | Операция | Значения | Да | Нет |
| 1 |
| — | Система в норме | Перейдите на Шаг 2 |
| 2 |
| — | Перейдите на Процедура проверки диагностического кода неисправности (DTC) | Перейдите на Шаг 3 |
| 3 | Проверьте предохранитель F1 во внутреннем блоке плавких предохранителей. Предохранитель F1 перегорел? | — | Перейдите на Шаг 4 | Перейдите на Шаг 5 |
| 4 | Замените предохранитель F1. | — | — | — |
| 5 |
| — | — | Перейдите на Шаг 6 |
| 6 |
| — | — | Перейдите на Шаг 7 |
| 7 |
| — | — | Перейдите на Шаг 8 |
| 8 |
Поступает ли нужное напряжение на диагностический прибор? | 11 — 14 В | Перейдите на Шаг 10 | Перейдите на Шаг 9 |
| 9 | Исправить питание диагностического прибора. | — | — | — |
| 10 |
| — | Перейдите на Шаг 11 | Перейдите на Шаг 12 |
| 11 | Отремонтируйте проводку. | — | — | — |
| 12 |
| — | Замените проводку надувной подушки безопасности. | Замените модуль датчиков и диагностики. |
Мне нравится 1+
moylacetti.ru
цены, отзывы и адреса 🏆
Найдена информация о 10 подходящих автосервисах. Диагностика подушек безопасности — цены и отзывы. Сравнительная таблица автосервисов Санкт-Петербурга, где можно провести диагностику подушек безопасности.
выберите метроАвтовоАдмиралтейскаяАкадемическаяБалтийскаяБеговаяБухарестскаяВасилеостровскаяВладимирскаяВолковскаяВыборгскаяГорьковскаяГостиный дворГражданский проспектДевяткиноДостоевскаяЕлизаровскаяЗвёзднаяЗвенигородскаяКировский заводКомендантский проспектКрестовский островКупчиноЛадожскаяЛенинский проспектЛеснаяЛиговский проспектЛомоносовскаяМаяковскаяМеждународнаяМосковскаяМосковские воротаНарвскаяНевский проспектНовокрестовскаяНовочеркасскаяОбводный каналОбуховоОзеркиПарк ПобедыПарнасПетроградскаяПионерскаяПлощадь Александра НевскогоПлощадь ВосстанияПлощадь ЛенинаПлощадь МужестваПолитехническаяПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияПушкинскаяРыбацкоеСадоваяСенная площадьСпасскаяСпортивнаяСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоФрунзенскаяЧёрная речкаЧернышевскаяЧкаловскаяЭлектросила выберите районАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинский Колпино МеталлостройКрасногвардейскийКрасносельский Горелово Красное СелоКронштадтский КронштадтКурортный Зеленогорск СестрорецкМосковскийНевскийПетроградскийПетродворцовый Ломоносов Петергоф СтрельнаПриморскийПушкинский Пушкин Славянка ШушарыФрунзенскийЦентральныйПРИГОРОДЫ Бугры Всеволожск Выборг Гатчина Кировск Кудрово Мурино Отрадное Рощино Сертолово Тосно Янино выберите маркиВАЗГАЗУАЗAudiBMWChevroletDaewooFordHondaHyundaiKIAMazdaMercedes BenzNissanOpelPeugeotRenaultTeslaToyotaVolkswagen выберите разделРемонтные работыШиномонтажМагазин автозапчастейДополнительные услугиВыездной ремонт выберите услугуАрматурные работы Замена лобового стекла Замена заднего стекла замена бокового стеклаДвигатель Замена воздушного фильтра Замена заднего сальника К/В Замена масла масляного фильтра Замена маслосъемных колпачков Замена опоры КПП Замена передней опоры двигателя Замена переднего сальника К/В Замена приводного ремня Замена помпы Замена прокладки ГБЦ замена прокладки клапанной крышки замена прокладки поддона замена ремня ГРМ роликов замена салонного фильтра замена турбины и замена масла в двс замена цепи ГРМ натяжители замер давления масла замер компрессии один цилиндр компьютерная диагностика двигателя Промывка инжектора ремонт гбц снятие и установка двигателя Установка защиты картераДиагностика Глубокая диагностика Компьютерная диагностика Поиск неисправности Диагностика кондиционераДиагностика подушек безопасности Диагностика пневмоподвески Диагностика при покупке Диагностика систем торможения Диагностика ходовой части Диагностика ЭСУ двигателя Замер давления топливной системы Замер компрессии в двигателе Проверка систем зажигания Тест компрессии в двигателеГлушители снятие и установка впускного коллектора снятие и установка выпускного коллектора замена прокладки приемной трубы замена приемной трубы замена катализатора замена лямбда зонда замена глушителя крепление глушителяКПП замена муфт сцепления замена подшипников замена пыльников замена ступиц ремонт вариаторов ремонт картеров ремонт роботизированных коробок ремонт сцепления ремонт типтроников ремонт трансмиссии ремонт электронных блоков управленияМалярно-кузовные работы аэрография покраска крыло дверь бампер крышка багажника капот порог зеркало боковое панель крыши полировка восстановительная полировка легковые восстановительная полировка джип восстановительная полировка микроавтобусы полировка фар легковые полировка фар джип полировка фар микроавтобус полировка стекла кузовной ремонт крыло дверь бампер крышка багажника капот порог мелкие детали панель крыши устранение сколов царапин и потертостей антикоррозийная обработка легковой автомобиль джипРулевое управление ремонт рулевой колонки ремонт маятника ремонт рулевой машинки ремонт рулевого наконечника ремонт рулевой рейки ремонт рулевой трапеции ремонт рулевой тяги развал схождениеСалон перетяжка и ремонт сидений автомобиля сидений мотоциклов снегоходов восстановительный ремонт сработавших подушек airbag безопасности руля перетяжка руля ремонт обивки дверей потолка отдельных деталей интерьера установка и ремонт подогрева сидений шумоизоляция салонаСистема охлаждения замена антифриза замена датчика вентилятора замена крана отопителя замена патрубка замены помпы замена радиатора замена расширительного бачка замена термостатаТОТопливная система су бензобак замена топливного фильтра Замена топливных форсунок замена топливного насоса су тнвд замер давления топлива замена топливного датчика замена топливной трубкиТормозная система замена задних тормозных колодок замена тормозной жидкости замена передних тормозных колодок колодки ручника замена переднего тормозного диска замена тормозного барабана замена заднего тормозного диска удаление воздуха из ТС замена тормозного шланга с прокачкой замена тормозной трубки магистраль развальцовка трубки одна сторона замена главного тормозного цилиндра замена вакуумного усилителя замена датчика абс замена заднего тормозного цилиндра прокачка тормозов замена троса ручного тормоза Замена суппорта в сбореТюнинг Чип тюнинг Ксенон Аэродинамические обвесы Тюнинг выхлопной системыЭлектрика Замена высоковольтных проводов Замена генератора Замена модуля зажигания Ремонт проводки Замена ремня генератора Замена стартераУстановка сигнализацииХодовая часть и подвеска Передняя подвеска Замена амортизаторов Замена балки Замена верхнего рычага Замена втулок стабилизатора Замена нижнего рычага Замена опоры амортизатора Замена переднего кронштейна Замена подрамника Замена подшипника ступицы Замена пружины Замена сайлентблоков верхнего рычага Замена сайлентблоков нижнего рычага Замена стабилизатора Замена стойки амортизатора Замена шаровой опоры Задняя подвеска замена амортизатора замена балки замена втулок стабилизатора замена опоры амортизатора замена полуоси замена реактивных тяг замена рычага замена сайлентблоков рычагов замена сайлентблоков балки замена стабилизатора замена стойки амортизатора замена подшипника ступицы замена пружины Сортировка: Выбор столбцов:auto.firmika.ru
цены, отзывы и адреса 🏆
Найдена информация о 29 подходящих автосервисах. Диагностика подушек безопасности — цены и отзывы. Сравнительная таблица автосервисов Москвы, где можно провести диагностику подушек безопасности.
выберите метроАвиамоторнаяАвтозаводскаяАкадемическаяАлександровский СадАлексеевскаяАлма-АтинскаяАлтуфьевоАндроновкаАнниноАрбатскаяАэропортБабушкинскаяБагратионовскаяБалтийскаяБаррикаднаяБауманскаяБеговаяБелокаменнаяБеломорскаяБелорусскаяБеляевоБибиревоБиблиотека им. ЛенинаБитцевский паркБорисовоБоровицкаяБоровское шоссеБотанический СадБратеевоБратиславскаяБульвар Адмирала УшаковаБульвар Дмитрия ДонскогоБульвар РокоссовскогоБунинская АллеяБутырскаяВаршавскаяВДНХВерхние котлыВерхние ЛихоборыВладыкиноВодный СтадионВойковскаяВолгоградский ПроспектВолжскаяВолоколамскаяВоробьевы ГорыВыставочнаяВыставочный ЦентрВыхиноГоворовоДеловой центрДинамоДмитровскаяДобрынинскаяДомодедовскаяДостоевскаяДубровкаЖулебиноЗИЛЗоргеЗябликовоИзмайловоИзмайловскаяКалужскаяКантемировскаяКаховскаяКаширскаяКиевскаяКитай-городКожуховскаяКоломенскаяКомсомольскаяКоньковоКоптевоКотельникиКрасногвардейскаяКраснопресненскаяКрасносельскаяКрасные ВоротаКрестьянская ЗаставаКропоткинскаяКрылатскоеКрымскаяКузнецкий МостКузьминкиКунцевскаяКурскаяКутузовскаяЛенинский ПроспектЛермонтовский проспектЛесопарковаяЛихоборыЛокомотивЛомоносовский проспектЛубянкаЛужникиЛюблиноМарксистскаяМарьина РощаМарьиноМаяковскаяМедведковоМеждународнаяМенделеевскаяМинскаяМитиноМичуринский проспектМолодежнаяМякининоНагатинскаяНагорнаяНахимовский ПроспектНижегородскаяНовогиреевоНовокосиноНовокузнецкаяНовопеределкиноНовослободскаяНовохохловскаяНовоясеневскаяНовые ЧеремушкиОзернаяОкружнаяОктябрьскаяОктябрьское ПолеОреховоОтрадноеОхотный РядПавелецкаяПанфиловскаяПарк КультурыПарк ПобедыПартизанскаяПервомайскаяПеровоПетровский ПаркПетровско-РазумовскаяПечатникиПионерскаяПланернаяПлощадь ГагаринаПлощадь ИльичаПлощадь РеволюцииПлощадь СувороваПолежаевскаяПолянкаПражскаяПреображенская ПлощадьПролетарскаяПроспект ВернадскогоПроспект МираПрофсоюзнаяПушкинскаяПятницкое шоссеРаменкиРассказовкаРечной вокзалРижскаяРимскаяРостокиноРумянцевоРязанский ПроспектСавеловскаяСаларьевоСвибловоСевастопольскаяСелигерскаяСеменовскаяСерпуховскаяСлавянский бульварСмоленскаяСоколСоколиная гораСокольникиСолнцевоСпартакСпортивнаяСретенский БульварСтрешневоСтрогиноСтуденческаяСухаревскаяСходненскаяТаганскаяТверскаяТеатральнаяТекстильщикиТелецентрТеплый СтанТехнопаркТимирязевскаяТретьяковскаяТропаревоТрубнаяТульскаяТургеневскаяТушинскаяУгрешскаяУлица 1905 годаУлица Академика КоролеваУлица Академика ЯнгеляУлица ГорчаковаУлица МилашенковаУлица Сергея ЭйзенштейнаУлица СкобелевскаяУлица СтарокачаловскаяУниверситетФилевский ПаркФилиФонвизинскаяФрунзенскаяХовриноХорошёвоХорошёвскаяЦарицыноЦветной БульварЦСКАЧеркизовскаяЧертановскаяЧеховскаяЧистые ПрудыЧкаловскаяШаболовскаяШелепихаШипиловскаяШоссе ЭнтузиастовЩелепихаЩелковскаяЩукинскаяЭлектрозаводскаяЮго-ЗападнаяЮжнаяЯсенево выберите районВосточныйЗападныйЗеленоградскийНовомосковскийСеверныйСеверо-ВосточныйСеверо-ЗападныйТроицкийЦентральныйЮго-ВосточныйЮго-ЗападныйЮжныйАкадемическийАлексеевскийАлтуфьевскийАрбатАэропортБабушкинскийБасманныйБеговойБескудниковскийБибиревоБогородскоеБратеевоБутырскийВешнякиВнуковоВнуковскоеВойковскийВороновскоеВоскресенскоеВосточное БирюлёвоВосточное ДегуниноВосточное ИзмайловоВосточныйВыхино-ЖулебиноГагаринскийГоловинскийГольяновоДаниловскийДесёновскоеДмитровскийДонскойДорогомиловоЗамоскворечьеЗападное БирюлёвоЗападное ДегуниноЗеленоградЗюзиноЗябликовоИвановскоеИзмайловоКапотняКленовскоеКокошкиноКоньковоКоптевоКосино-УхтомскийКотельникиКотловкаКраснопахорскоеКрасносельскийКрылатскоеКузьминкиКунцевоКуркиноЛевобережныйЛефортовоЛианозовоЛомоносовскийЛосиноостровскийЛюблиноМарушкинскоеМарфиноМарьина рощаМарьиноМетрогородокМещанскийМитиноМихайлово-ЯрцевскоеМожайскийМолжаниновскийМоскворечье-СабуровоМосковскийНагатино-СадовникиНагатинский затонНагорныйНекрасовкаНижегородскийНово-ПеределкиноНовогиреевоНовокосиноНовофедоровскоеОбручевскийОстанкинскийОтрадноеОчаково-МатвеевскоеПервомайскоеПеровоПечатникиПокровское-СтрешневоПреображенскоеПресненскийПроспект ВернадскогоРаменкиРоговскоеРостокиноРязановскоеРязанскийСавёловскийСвибловоСеверное БутовоСеверное ИзмайловоСеверное МедведковоСеверное Орехово-БорисовоСеверное ТушиноСеверное ЧертановоСеверныйСоколСоколиная гораСокольникиСолнцевоСтрогиноТаганскийТверскойТекстильщикиТёплый СтанТимирязевскийТроицкТропарёво-НикулиноФилёвский паркФили-ДавыдковоФилимонковскоеХамовникиХовриноХорошёво-МневникиХорошёвскийЦарицыноЦентральное ЧертановоЧерёмушкиЩаповскоеЩукиноЮжное БутовоЮжное МедведковоЮжное Орехово-БорисовоЮжное ТушиноЮжное ЧертановоЮжнопортовыйЯкиманкаЯрославскийЯсеневоПРИГОРОДЫ Балашиха Видное Долгопрудный Домодедово Егорьевск Жуковский Звенигород Ивантеевка Истра Клин Коломна Королёв Красногорск Лобня Лыткарино Люберцы Мытищи Наро-Фоминск Ногинск Одинцово Орехово-Зуево Павловский Посад Подольск Пушкино Раменское Реутов Сергиев Посад Серпухов Солнечногорск Ступино Фрязино Химки Чехов Щелково Электросталь выберите маркиВАЗГАЗУАЗAudiBMWChevroletDaewooFordHondaHyundaiKIAMazdaMercedes BenzNissanOpelPeugeotRenaultTeslaToyotaVolkswagen выберите разделРемонтные работыШиномонтажМагазин автозапчастейДополнительные услугиВыездной ремонт выберите услугуАрматурные работы Замена лобового стекла Замена заднего стекла замена бокового стеклаДвигатель Замена воздушного фильтра Замена заднего сальника К/В Замена масла масляного фильтра Замена маслосъемных колпачков Замена опоры КПП Замена передней опоры двигателя Замена переднего сальника К/В Замена приводного ремня Замена помпы Замена прокладки ГБЦ замена прокладки клапанной крышки замена прокладки поддона замена ремня ГРМ роликов замена салонного фильтра замена турбины и замена масла в двс замена цепи ГРМ натяжители замер давления масла замер компрессии один цилиндр компьютерная диагностика двигателя Промывка инжектора ремонт гбц снятие и установка двигателя Установка защиты картераДиагностика Глубокая диагностика Компьютерная диагностика Поиск неисправности Диагностика кондиционераДиагностика подушек безопасности Диагностика пневмоподвески Диагностика при покупке Диагностика систем торможения Диагностика ходовой части Диагностика ЭСУ двигателя Замер давления топливной системы Замер компрессии в двигателе Проверка систем зажигания Тест компрессии в двигателеГлушители снятие и установка впускного коллектора снятие и установка выпускного коллектора замена прокладки приемной трубы замена приемной трубы замена катализатора замена лямбда зонда замена глушителя крепление глушителяКПП замена муфт сцепления замена подшипников замена пыльников замена ступиц ремонт вариаторов ремонт картеров ремонт роботизированных коробок ремонт сцепления ремонт типтроников ремонт трансмиссии ремонт электронных блоков управленияМалярно-кузовные работы аэрография покраска крыло дверь бампер крышка багажника капот порог зеркало боковое панель крыши полировка восстановительная полировка легковые восстановительная полировка джип восстановительная полировка микроавтобусы полировка фар легковые полировка фар джип полировка фар микроавтобус полировка стекла кузовной ремонт крыло дверь бампер крышка багажника капот порог мелкие детали панель крыши устранение сколов царапин и потертостей антикоррозийная обработка легковой автомобиль джипРулевое управление ремонт рулевой колонки ремонт маятника ремонт рулевой машинки ремонт рулевого наконечника ремонт рулевой рейки ремонт рулевой трапеции ремонт рулевой тяги развал схождениеСалон перетяжка и ремонт сидений автомобиля сидений мотоциклов снегоходов восстановительный ремонт сработавших подушек airbag безопасности руля перетяжка руля ремонт обивки дверей потолка отдельных деталей интерьера установка и ремонт подогрева сидений шумоизоляция салонаСистема охлаждения замена антифриза замена датчика вентилятора замена крана отопителя замена патрубка замены помпы замена радиатора замена расширительного бачка замена термостатаТОТопливная система су бензобак замена топливного фильтра Замена топливных форсунок замена топливного насоса су тнвд замер давления топлива замена топливного датчика замена топливной трубкиТормозная система замена задних тормозных колодок замена тормозной жидкости замена передних тормозных колодок колодки ручника замена переднего тормозного диска замена тормозного барабана замена заднего тормозного диска удаление воздуха из ТС замена тормозного шланга с прокачкой замена тормозной трубки магистраль развальцовка трубки одна сторона замена главного тормозного цилиндра замена вакуумного усилителя замена датчика абс замена заднего тормозного цилиндра прокачка тормозов замена троса ручного тормоза Замена суппорта в сбореТюнинг Чип тюнинг Ксенон Аэродинамические обвесы Тюнинг выхлопной системыЭлектрика Замена высоковольтных проводов Замена генератора Замена модуля зажигания Ремонт проводки Замена ремня генератора Замена стартераУстановка сигнализацииХодовая часть и подвеска Передняя подвеска Замена амортизаторов Замена балки Замена верхнего рычага Замена втулок стабилизатора Замена нижнего рычага Замена опоры амортизатора Замена переднего кронштейна Замена подрамника Замена подшипника ступицы Замена пружины Замена сайлентблоков верхнего рычага Замена сайлентблоков нижнего рычага Замена стабилизатора Замена стойки амортизатора Замена шаровой опоры Задняя подвеска замена амортизатора замена балки замена втулок стабилизатора замена опоры амортизатора замена полуоси замена реактивных тяг замена рычага замена сайлентблоков рычагов замена сайлентблоков балки замена стабилизатора замена стойки амортизатора замена подшипника ступицы замена пружины Сортировка: Выбор столбцов:msk.auto.firmika.ru
цены и стоимость в Санкт-Петербурге 🏆
Обзор цен и стоимости диагностики подушек безопасности в автомастерских и автосервисах. Сколько стоит диагностика подушек безопасности в Санкт-Петербурге?
выберите метроАвтовоАдмиралтейскаяАкадемическаяБалтийскаяБеговаяБухарестскаяВасилеостровскаяВладимирскаяВолковскаяВыборгскаяГорьковскаяГостиный дворГражданский проспектДевяткиноДостоевскаяЕлизаровскаяЗвёзднаяЗвенигородскаяКировский заводКомендантский проспектКрестовский островКупчиноЛадожскаяЛенинский проспектЛеснаяЛиговский проспектЛомоносовскаяМаяковскаяМеждународнаяМосковскаяМосковские воротаНарвскаяНевский проспектНовокрестовскаяНовочеркасскаяОбводный каналОбуховоОзеркиПарк ПобедыПарнасПетроградскаяПионерскаяПлощадь Александра НевскогоПлощадь ВосстанияПлощадь ЛенинаПлощадь МужестваПолитехническаяПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияПушкинскаяРыбацкоеСадоваяСенная площадьСпасскаяСпортивнаяСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоФрунзенскаяЧёрная речкаЧернышевскаяЧкаловскаяЭлектросила выберите районАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинский Колпино МеталлостройКрасногвардейскийКрасносельский Горелово Красное СелоКронштадтский КронштадтКурортный Зеленогорск СестрорецкМосковскийНевскийПетроградскийПетродворцовый Ломоносов Петергоф СтрельнаПриморскийПушкинский Пушкин Славянка ШушарыФрунзенскийЦентральныйПРИГОРОДЫ Бугры Всеволожск Выборг Гатчина Кировск Кудрово Мурино Отрадное Рощино Сертолово Тосно Янино выберите маркиВАЗГАЗУАЗAudiBMWChevroletDaewooFordHondaHyundaiKIAMazdaMercedes BenzNissanOpelPeugeotRenaultTeslaToyotaVolkswagen выберите разделРемонтные работыШиномонтажМагазин автозапчастейДополнительные услугиВыездной ремонт выберите услугуАрматурные работы Замена лобового стекла Замена заднего стекла замена бокового стеклаДвигатель Замена воздушного фильтра Замена заднего сальника К/В Замена масла масляного фильтра Замена маслосъемных колпачков Замена опоры КПП Замена передней опоры двигателя Замена переднего сальника К/В Замена приводного ремня Замена помпы Замена прокладки ГБЦ замена прокладки клапанной крышки замена прокладки поддона замена ремня ГРМ роликов замена салонного фильтра замена турбины и замена масла в двс замена цепи ГРМ натяжители замер давления масла замер компрессии один цилиндр компьютерная диагностика двигателя Промывка инжектора ремонт гбц снятие и установка двигателя Установка защиты картераДиагностика Глубокая диагностика Компьютерная диагностика Поиск неисправности Диагностика кондиционераДиагностика подушек безопасности Диагностика пневмоподвески Диагностика при покупке Диагностика систем торможения Диагностика ходовой части Диагностика ЭСУ двигателя Замер давления топливной системы Замер компрессии в двигателе Проверка систем зажигания Тест компрессии в двигателеГлушители снятие и установка впускного коллектора снятие и установка выпускного коллектора замена прокладки приемной трубы замена приемной трубы замена катализатора замена лямбда зонда замена глушителя крепление глушителяКПП замена муфт сцепления замена подшипников замена пыльников замена ступиц ремонт вариаторов ремонт картеров ремонт роботизированных коробок ремонт сцепления ремонт типтроников ремонт трансмиссии ремонт электронных блоков управленияМалярно-кузовные работы аэрография покраска крыло дверь бампер крышка багажника капот порог зеркало боковое панель крыши полировка восстановительная полировка легковые восстановительная полировка джип восстановительная полировка микроавтобусы полировка фар легковые полировка фар джип полировка фар микроавтобус полировка стекла кузовной ремонт крыло дверь бампер крышка багажника капот порог мелкие детали панель крыши устранение сколов царапин и потертостей антикоррозийная обработка легковой автомобиль джипРулевое управление ремонт рулевой колонки ремонт маятника ремонт рулевой машинки ремонт рулевого наконечника ремонт рулевой рейки ремонт рулевой трапеции ремонт рулевой тяги развал схождениеСалон перетяжка и ремонт сидений автомобиля сидений мотоциклов снегоходов восстановительный ремонт сработавших подушек airbag безопасности руля перетяжка руля ремонт обивки дверей потолка отдельных деталей интерьера установка и ремонт подогрева сидений шумоизоляция салонаСистема охлаждения замена антифриза замена датчика вентилятора замена крана отопителя замена патрубка замены помпы замена радиатора замена расширительного бачка замена термостатаТОТопливная система су бензобак замена топливного фильтра Замена топливных форсунок замена топливного насоса су тнвд замер давления топлива замена топливного датчика замена топливной трубкиТормозная система замена задних тормозных колодок замена тормозной жидкости замена передних тормозных колодок колодки ручника замена переднего тормозного диска замена тормозного барабана замена заднего тормозного диска удаление воздуха из ТС замена тормозного шланга с прокачкой замена тормозной трубки магистраль развальцовка трубки одна сторона замена главного тормозного цилиндра замена вакуумного усилителя замена датчика абс замена заднего тормозного цилиндра прокачка тормозов замена троса ручного тормоза Замена суппорта в сбореТюнинг Чип тюнинг Ксенон Аэродинамические обвесы Тюнинг выхлопной системыЭлектрика Замена высоковольтных проводов Замена генератора Замена модуля зажигания Ремонт проводки Замена ремня генератора Замена стартераУстановка сигнализацииХодовая часть и подвеска Передняя подвеска Замена амортизаторов Замена балки Замена верхнего рычага Замена втулок стабилизатора Замена нижнего рычага Замена опоры амортизатора Замена переднего кронштейна Замена подрамника Замена подшипника ступицы Замена пружины Замена сайлентблоков верхнего рычага Замена сайлентблоков нижнего рычага Замена стабилизатора Замена стойки амортизатора Замена шаровой опоры Задняя подвеска замена амортизатора замена балки замена втулок стабилизатора замена опоры амортизатора замена полуоси замена реактивных тяг замена рычага замена сайлентблоков рычагов замена сайлентблоков балки замена стабилизатора замена стойки амортизатора замена подшипника ступицы замена пружиныДиагностика подушек безопасности: распределение цен в Санкт-Петербурге
2
до 880 р.
низкие
1
880 — 1080 р.
средние
3
1080 — 2030 р.
высокие
Сортировка: Выбор столбцов:Динамика изменения цен
auto.firmika.ru
Диагностика неисправностей системы подушек безопасности Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)
Диагностический код неисправности (DTC)
Когда модуль датчиков и диагностики (SDM) обнаруживает какую-либо неполадку, он включает сигнальный индикатор подушки безопасности и записывает в память диагностические коды неисправности (DTC).
Любой поиск неисправностей в системе надувных подушек безопасности (SIR) необходимо начинать с проверки диагностической системы SIR. Проверка системы диагностики с помощью диагностического прибора позволяет считать диагностические коды неисправности (DTC). Диагностический прибор также проверяет правильность работы контрольной лампы подушки безопасности.
Система записывает два типа диагностических кодов неисправности:
- Активные диагностические коды неисправности (DTC) характеризуют неполадки, зарегистрированные в течение текущего цикла работы зажигания. Активные DTCхранятся в ЗУ с произвольным доступом (ram).
- Архивные DTCхарактеризуют неполадки, зарегистрированные с момента последней очистки архивного ЗУ. Архивные диагностические коды хранятся в электрически стираемом ПЗУ (eprom).
Таблица диагностических кодов неисправности
Диагностический код неисправности (DTC) | Описание |
1 | Высокое сопротивление цепи срабатывания подушки безопасности водителя |
2 | Низкое сопротивление цепи срабатывания подушки безопасности водителя |
3 | Цепь срабатывания подушки безопасности водителя закорочена на массу |
4 | Цепь срабатывания подушки безопасности водителя закорочена на напряжение питания |
5 | Высокое сопротивление цепи срабатывания подушки безопасности пассажира |
6 | Низкое сопротивление цепи срабатывания подушки безопасности пассажира |
7 | Цепь срабатывания подушки безопасности пассажира закорочена на массу |
8 | Цепь срабатывания подушки безопасности пассажира закорочена на напряжение питания |
9 | Высокое сопротивление цепи срабатывания натяжителя ремня безопасности водителя |
10 | Низкое сопротивление цепи срабатывания натяжителя ремня безопасности водителя |
11 | Цепь срабатывания натяжителя ремня безопасности водителя закорочена на массу |
12 | Цепь срабатывания натяжителя ремня безопасности водителя закорочена на напряжение питания |
13 | Высокое сопротивление цепи срабатывания натяжителя ремня безопасности пассажира |
14 | Низкое сопротивление цепи срабатывания натяжителя ремня безопасности пассажира |
15 | Цепь срабатывания натяжителя ремня безопасности пассажира закорочена на массу |
16 | Цепь срабатывания натяжителя ремня безопасности пассажира закорочена на напряжение питания |
23 | Высокое напряжение аккумуляторной батареи |
24 | Низкое напряжение аккумуляторной батареи |
25 | Неисправность контрольной лампы подушки безопасности |
31 | Внутренняя неисправность модуля датчиков и диагностики (SDM) |
32 | Запись о срабатывании подушки безопасности при лобовом столкновении |
33 | Запись о срабатывании боковой подушки безопасности водителя при боковом столкновении |
34 | Запись о срабатывании боковой подушки безопасности пассажира при боковом столкновении |
35 | Запись о срабатывании натяжителя ремня безопасности |
38 | Счетчик срабатываний боковых подушек безопасности и натяжителей ремней безопасности свыше 5 |
52 | Высокое сопротивление цепи срабатывания боковой подушки безопасности водителя |
53 | Низкое сопротивление цепи срабатывания боковой подушки безопасности водителя |
54 | Цепь срабатывания боковой подушки безопасности водителя закорочена на массу |
55 | Цепь срабатывания боковой подушки безопасности водителя закорочена на напряжение питания |
56 | Высокое сопротивление цепи срабатывания боковой подушки безопасности пассажира |
57 | Низкое сопротивление цепи срабатывания боковой подушки безопасности пассажира |
58 | Цепь срабатывания боковой подушки безопасности пассажира закорочена на массу |
59 | Цепь срабатывания подушки безопасности пассажира закорочена на напряжение питания |
80 | Цепь датчика боковой подушки безопасности водителя закорочена на напряжение питания |
81 | Цепь датчика боковой подушки безопасности водителя закорочена на массу |
82 | Ошибка передачи данных датчика боковой подушки безопасности водителя |
83 | Неисправность датчика боковой подушки безопасности водителя |
84 | Цепь датчика боковой подушки безопасности пассажира закорочена на напряжение питания |
85 | Цепь датчика боковой подушки безопасности пассажира закорочена на массу |
86 | Ошибка передачи данных датчика боковой подушки безопасности пассажира |
87 | Неисправность датчика боковой подушки безопасности пассажира |
Диагностика с помощью диагностического прибора
Диагностический прибор считывает данные по последовательному каналу с вывода 13 разъема линии передачи данных (dlc). c помощью диагностического прибора можно считывать диагностические коды неисправности (DTC) и стирать некоторые DTCпосле завершения ремонта. Конструкция системы не позволяет стирать диагностический код неисправности DTC51. Диагностический код неисправности DTC61, если он был зарегистрирован модулем датчиков и диагностики (SDM), невозможно стереть в течение цикла работы зажигания.
Для использования диагностического прибора установите зажигание в положение off, подключите диагностический прибор к разъему линии передачи данных (dlc) и установите зажигание в положение on.
Следуйте инструкциям руководства к диагностическому прибору. Данные последовательного интерфейса поступают с вывода 9 модуля датчиков и диагностики (SDM) на вывод 13 разъема линии передачи данных (dlc).
Проверка диагностики системы надувных подушек безопасности (SIR)
Примечание: Если в салон автомобиля попало большое количество воды, например, в результате протечек, проезда через глубокую воду, наводнения или других причин, может потребоваться замена модуля датчиков и диагностики (SDM) и разъема sdm. Установив зажигание в положении off, осмотрите область вокруг модуля sdm, включая коврик. Если имеется существенное намокание или признаки намокания в прошлом, необходимо удалить воду, устранить вызванные водой повреждения и заменить модуль sdm и разъем sdm. Прежде чем приступать к устранению каких-либо из этих неисправностей, необходимо отключить систему надувных подушек безопасности (SIR). Инструкции по отключению системы надувных подушек безопасности и замене модуля датчиков и диагностики см. в главах «Отключение системы надувных подушек безопасности (SIR)» и «Модуль датчиков и диагностики (SDM)» в этом разделе.
Любой поиск неисправностей в системе надувных подушек безопасности (SIR) необходимо начинать с проверки диагностической системы SIR. Проверка системы диагностики с помощью диагностического прибора позволяет считать диагностические коды неисправности (DTC). В этом разделе описаны процедуры по выявлению состояний SIR, требующих ремонта. Для получения наилучших результатов важно пользоваться диагностическими картами и следовать указанной ниже последовательности действий.
- Выполните проверку диагностической системы системы надувных подушек безопасности (SIR), которая позволяет с помощью диагностического прибора получить диагностические коды неисправности (DTC). Одновременно проверяется правильность работы контрольной лампы подушки безопасности.
- См. соответствующую диагностическую карту в соответствии с процедурой проверки диагностической системы системы надувных подушек безопасности (SIR). Пропуск этих процедур может привести к увеличению затрат времени на диагностику, неправильному определению неисправностей и ошибочной замене запасных частей.
- Повторяйте проверку диагностической системы надувных подушек безопасности (SIR) после любого ремонта или диагностики, чтобы удостовериться, что ремонт проведен правильно и нет других неполадок.
Описание цепи
При первой установке ключа зажигания в положение on напряжение зажигания с предохранителя подушки безопасности поступает на вход 5 модуля датчиков и диагностики (SDM). Модуль sdm выполняет проверку системы надувных подушек безопасности, семь раз включает и выключает контрольную лампу подушки безопасности и затем выключает ее.
Рекомендации по диагностике
Очень важен порядок исследования диагностических кодов неисправности. Несоблюдение указанного порядка рассмотрения диагностических кодов неисправности может привести к увеличению затрат времени на диагностику, неправильному определению неисправностей и ошибочной замене запасных частей.
Проверка диагностики системы надувных подушек безопасности (SIR)
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от sdm. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте sdm. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если sdm не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики sdm должны быть тщательно затянуты, а стрелка на sdm должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля sdm к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
| Шаг | Операция | Значения | Да | Нет |
| 1 |
| — | Система в норме | Перейдите на Шаг 2 |
| 2 |
| — | Перейдите на Процедура проверки диагностического кода неисправности (DTC) | Перейдите на Шаг 3 |
| 3 | Проверьте предохранитель f1 во внутреннем блоке плавких предохранителей. Предохранитель f1 перегорел? | — | Перейдите на Шаг 4 | Перейдите на Шаг 5 |
| 4 | Замените предохранитель f1. | — | — | — |
| 5 |
| — | — | Перейдите на Шаг 6 |
| 6 |
| — | — | Перейдите на Шаг 7 |
| 7 |
| — | — | Перейдите на Шаг 8 |
| 8 |
Поступает ли нужное напряжение на диагностический прибор? | 11 — 14 В | Перейдите на Шаг 10 | Перейдите на Шаг 9 |
| 9 | Исправить питание диагностического прибора. | — | — | — |
| 10 |
| — | Перейдите на Шаг 11 | Перейдите на Шаг 12 |
| 11 | Отремонтируйте проводку. | — | — | — |
| 12 |
| — | Замените проводку надувной подушки безопасности. | Замените модуль датчиков и диагностики. |
Проверка целостности модуля датчиков и диагностики (SDM)
Используйте следующую диагностическую карту, если в результате прохождения соответствующей диагностической карты диагностических кодов неисправности установлено, что все цепи вне модуля датчиков и диагностики (SDM) исправны. Данная карта позволяет определить необходимость замены модуля sdm.
Описание схемы
Когда модуль датчиков и диагностики (SDM) обнаруживает напряжение зажигания свыше 9 В на выводе 5 модуля sdm, контрольная лампа надувных подушек безопасности мигает семь раз, подтверждая нормальную работу. При этом sdm производит начальные проверки, затем измеряет сопротивления и переходит к постоянному мониторингу.
При обнаружении неисправности модуль датчиков и диагностики (SDM) записывает соответствующий диагностический код неисправности (DTC) и включает контрольную лампу надувных подушек безопасности.
Если неисправность больше не наблюдается и/или зажигание выключается и включается вновь, модуль sdm стирает текущие диагностические коды неисправности (DTC) и переписывает их в архивный файл, за исключением кодов 32, 33, 34, 35, 38. Диагностический прибор не удаляет диагностические коды неисправности, поскольку эти коды требуют замены модуля sdm. Замена модуля sdm производится только после устранения неисправности, которая привела к возникновению данного диагностического кода неисправности (DTC).
Проверка целостности модуля датчиков и диагностики (SDM)
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от sdm. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте sdm. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если sdm не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики sdm должны быть тщательно затянуты, а стрелка на sdm должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля sdm к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
| Шаг | Операция | Значения | Да | Нет |
| 1 |
| — | Сотрите диагностические коды неисправности системы надувных подушек безопасности и Перейдите к пункту «Проверка диагностической системы». | Перейдите на Шаг 2 |
| 2 |
| — | Перейдите на Шаг 3. | Перейдите к таблице для указанного диагностического кода неисправности (DTC). |
| 3 |
| — | Система в норме | Перейдите на Шаг 4 |
| 4 |
| — | Перейдите к пункту «Проверка диагностической системы». | — |
Подключено к питанию при работе и пуске
увеличить обозначения
lacetti-gentra.ru
цены, отзывы и адреса 🏆
Найдена информация о 2 подходящих автосервисах. Диагностика подушек безопасности — цены и отзывы. Сравнительная таблица автосервисов Челябинска, где можно провести диагностику подушек безопасности.
выберите районКалининскийКурчатовскийЛенинскийМеталлургическийСоветскийТракторозаводскийЦентральный выберите маркиВАЗГАЗУАЗAudiBMWChevroletDaewooFordHondaHyundaiKIAMazdaMercedes BenzNissanOpelPeugeotRenaultTeslaToyotaVolkswagen выберите разделРемонтные работыШиномонтажМагазин автозапчастейДополнительные услугиВыездной ремонт выберите услугуАрматурные работы Замена лобового стекла Замена заднего стекла замена бокового стеклаДвигатель Замена воздушного фильтра Замена заднего сальника К/В Замена масла масляного фильтра Замена маслосъемных колпачков Замена опоры КПП Замена передней опоры двигателя Замена переднего сальника К/В Замена приводного ремня Замена помпы Замена прокладки ГБЦ замена прокладки клапанной крышки замена прокладки поддона замена ремня ГРМ роликов замена салонного фильтра замена турбины и замена масла в двс замена цепи ГРМ натяжители замер давления масла замер компрессии один цилиндр компьютерная диагностика двигателя Промывка инжектора ремонт гбц снятие и установка двигателя Установка защиты картераДиагностика Глубокая диагностика Компьютерная диагностика Поиск неисправности Диагностика кондиционераДиагностика подушек безопасности Диагностика пневмоподвески Диагностика при покупке Диагностика систем торможения Диагностика ходовой части Диагностика ЭСУ двигателя Замер давления топливной системы Замер компрессии в двигателе Проверка систем зажигания Тест компрессии в двигателеГлушители снятие и установка впускного коллектора снятие и установка выпускного коллектора замена прокладки приемной трубы замена приемной трубы замена катализатора замена лямбда зонда замена глушителя крепление глушителяКПП замена муфт сцепления замена подшипников замена пыльников замена ступиц ремонт вариаторов ремонт картеров ремонт роботизированных коробок ремонт сцепления ремонт типтроников ремонт трансмиссии ремонт электронных блоков управленияМалярно-кузовные работы аэрография покраска крыло дверь бампер крышка багажника капот порог зеркало боковое панель крыши полировка восстановительная полировка легковые восстановительная полировка джип восстановительная полировка микроавтобусы полировка фар легковые полировка фар джип полировка фар микроавтобус полировка стекла кузовной ремонт крыло дверь бампер крышка багажника капот порог мелкие детали панель крыши устранение сколов царапин и потертостей антикоррозийная обработка легковой автомобиль джипРулевое управление ремонт рулевой колонки ремонт маятника ремонт рулевой машинки ремонт рулевого наконечника ремонт рулевой рейки ремонт рулевой трапеции ремонт рулевой тяги развал схождениеСалон перетяжка и ремонт сидений автомобиля сидений мотоциклов снегоходов восстановительный ремонт сработавших подушек airbag безопасности руля перетяжка руля ремонт обивки дверей потолка отдельных деталей интерьера установка и ремонт подогрева сидений шумоизоляция салонаСистема охлаждения замена антифриза замена датчика вентилятора замена крана отопителя замена патрубка замены помпы замена радиатора замена расширительного бачка замена термостатаТОТопливная система су бензобак замена топливного фильтра Замена топливных форсунок замена топливного насоса су тнвд замер давления топлива замена топливного датчика замена топливной трубкиТормозная система замена задних тормозных колодок замена тормозной жидкости замена передних тормозных колодок колодки ручника замена переднего тормозного диска замена тормозного барабана замена заднего тормозного диска удаление воздуха из ТС замена тормозного шланга с прокачкой замена тормозной трубки магистраль развальцовка трубки одна сторона замена главного тормозного цилиндра замена вакуумного усилителя замена датчика абс замена заднего тормозного цилиндра прокачка тормозов замена троса ручного тормоза Замена суппорта в сбореТюнинг Чип тюнинг Ксенон Аэродинамические обвесы Тюнинг выхлопной системыЭлектрика Замена высоковольтных проводов Замена генератора Замена модуля зажигания Ремонт проводки Замена ремня генератора Замена стартераУстановка сигнализацииХодовая часть и подвеска Передняя подвеска Замена амортизаторов Замена балки Замена верхнего рычага Замена втулок стабилизатора Замена нижнего рычага Замена опоры амортизатора Замена переднего кронштейна Замена подрамника Замена подшипника ступицы Замена пружины Замена сайлентблоков верхнего рычага Замена сайлентблоков нижнего рычага Замена стабилизатора Замена стойки амортизатора Замена шаровой опоры Задняя подвеска замена амортизатора замена балки замена втулок стабилизатора замена опоры амортизатора замена полуоси замена реактивных тяг замена рычага замена сайлентблоков рычагов замена сайлентблоков балки замена стабилизатора замена стойки амортизатора замена подшипника ступицы замена пружины Сортировка: Выбор столбцов:chelyabinsk.auto.firmika.ru
Ошибка подушек безопасности 8
Рассмотрим, что такое ошибка подушек безопасности 8 и алгоритм её устранения на примере автомобиля Шевроле Лачетти. Цепь срабатывания подушки безопасности пассажира закорочена на напряжение питания
Диагностический код неисправности (DTC) 8
Цепь срабатывания подушки безопасности пассажира закорочена на напряжение питания

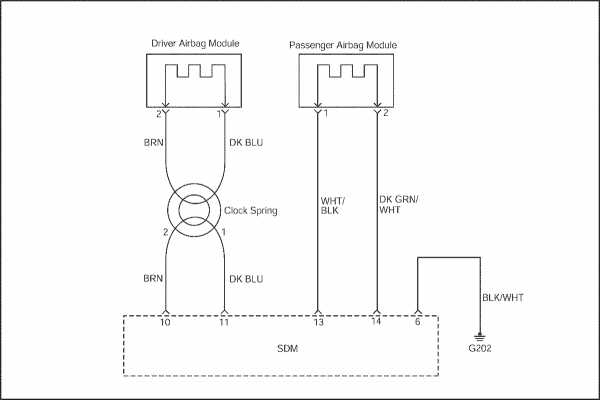

Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет проводку к модулю подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности DTC 8 записывается, когда
- Провод верхнего уровня проводки подушки безопасности пассажира закорочен на провод аккумулятора.
- Провод нижнего уровня проводки подушки безопасности пассажира закорочен на провод аккумулятора.
DTC 8 Цепь срабатывания подушки безопасности пассажира закорочена на напряжение питания
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на модуле SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
| Шаг | Операция | Значения | Да | Нет |
| 1 |
| — | Перейдите на Шаг 2 | — |
| 2 | Осмотрите разъем и проводку подушки безопасности пассажира. Проводка надувной подушки безопасности повреждена? | — | Замените проводку надувной подушки безопасности. | Перейдите на Шаг 3 |
| 3 |
Сопротивление равно ∞? | ∞ | Перейдите на Шаг 4 | Замените проводку надувной подушки безопасности. |
| 4 |
Диагностический код неисправности удален? | — | Система в норме. | Замените модуль подушки безопасности пассажира. |
