Терморегуляторы с датчиком температуры воздуха — это устройства для контроля за электрическими и газовыми обогревательными приборами  с вмонтированной функцией автоматического контроля. Они позволяют поддерживать необходимый температурный режим внутри жилища. Термостат осуществляет контроль за процессом и избавляет от необходимости выполнять ручную регулировку отопительного оборудования.

Оптимальная температура воздуха в помещении позволяет создать комфортные условия для проживания

Содержание статьи

Терморегуляторы с датчиком температуры воздуха: характеристики и особенности

Терморегулятор или термостат – это прибор, отвечающий за поддержание заданного температурного значения в устройстве отопления. Данный механизм считается основным элементам управления теплоносителя.

Современные терморегуляторы оборудуются небольшим дисплеем

В ручном режиме выставляется нужное значение, а затем прибор его автоматически поддерживает. Терморегуляторы с датчиком температуры воздуха считаются частью охладительной или отопительной системы. Их вставляют в разное оборудование климатического контроля.

Термостаты отличаются определенным набором функций и дизайном

Функции устройства

Термостат обладает следующими функциями:

• экономия ресурсов, прибор контролирует заданное температурное значение и при необходимости отключает оборудование;
• безопасностью, так как при поломке оборудования устройство оповестит о проблеме звуковым сигналом;
• комфортные условия, при работе термостата нет необходимости регулировать систему ручным способом.

Простые модели устройств отличаются компактностью

Для радиаторов отопления предусмотрено использование специальных моделей. Они устанавливаются на трубе прибора отопления.

Принцип работы механизма с регулировкой температурного режима

Термореле с регулировкой работает по следующему принципу:

• в теплоносителе задаются необходимый температурный режим;
• данные о температуре воздуха попадает в прибор;
• собранная информация подается в блок управления;
• регулятор проводит сравнение данных и регулирует температуру.

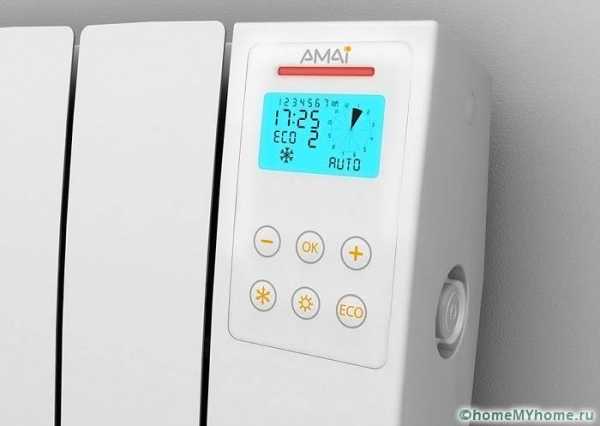

Радиатор отопления с встроенным механизмом

Типы термодатчиков

Прежде, чем купить терморегулятор с датчиком температуры воздуха нужно разобраться в отличительных особенностях приборов. Изделия отличаются материалом изготовления, принципом работы и особенностями установки.

Приборы делятся на следующие варианты в зависимости от материала:

• биметаллические;
• электронные термопары;
• электронные термисторы для отопительных схем.

Электронная модель

По принципу действия бывают следующие виды:

• электронные оборудованы встроенными термометрами;
• работа механических изделий основывается на расширение пластин и передаче данных регулирующему устройству.

Механические изделия являются более бюджетным вариантом

Контроль за температурой выполняется по термодатчику воздуха, пола или с помощью комбинированных вариантов. Чаще всего сбор информации осуществляется по приборам, которые монтируются на радиаторы отопления.

Статья по теме:

Термостат незаменимое устройство в системе отопления

Бывают регуляторы с выносным механизмом, который устанавливается в отдалении от отопительного устройства, что позволяет получить более достоверные данные. Прибор с выносным устройством фиксируется на стене и подсоединяется в общую схему.

Термостат для радиатора отопления

Полезная информация! Чтобы избежать ненужных хлопот и трат при выборе подходящей модели стоит обратиться за консультацией к специалистам.

Регуляторы встроенного типа применяются для сплит-систем

Цены на некоторые модели термостатов можно увидеть в таблице.

Нюансы терморегуляторов с выносным датчиком температуры воздуха

Некоторые модели оборудуются выносным датчиком. Устройство получает показания и в зависимости от полученных значений, прибор включается или отключается.

Подобные изделия могут управлять разным оборудованием:

• водяным полом;

Для инфракрасных устройств применяются термостаты розеточного типа

Электрические датчики

Электронные устройства пользуются все большей популярностью. Для контроля температуры в подобных устройствах используются полупроводниковые материалы. Схемы подключения теплого пола к терморегулятору предполагают использование тока, поэтому их подключают к розетке или используют батарейки или аккумуляторы. Электронные модели оборудуются мониторами, на которых отображаются температурные настройки, дата и время.

Современные приборы с дисплеем

Наличие дополнительных функций оказывает влияние на стоимость изделий.

Электронные устройства имеют определенные преимущества перед механическими:

• их проще устанавливать;
• обладают большим диапазоном температур, при этом могут применяться в подвальных помещениях и гаражах.

Самодельный терморегулятор

Можно собрать терморегулятор с температурным механизмом своими руками. Для этого понадобится микроконтроллер, дисплей и другие детали. Также в приборе должен механизм, измеряющий температуру. Важно правильно настроить прибор и подключить его к отопительному устройству. Разрабатывая схему подключения терморегулятора к инфракрасному обогревателю можно применять несколько устройств.

Полезная информация! Выбор терморегуляторов с датчиком температуры воздуха для котла лучше производить того же производителя, что и котел. При этом устройство без проблем подключается к отопительной системе.

Характеристики терморегуляторов с датчиком температуры воздуха для погреба

В погребе хранятся запасы продуктов, поэтому так важно поддерживать оптимальный температурный режим в данном помещении. Если данный показатель не контролировать, то температура может опуститься слишком низко холодной зимой или слишком высоко при потеплении на улице.

В решении подобных проблем поможет термостат. Он контролирует температуру в погребе и поддерживает ее на нужном уровне. Устройство оснащено механизмом, который может быть встроенным или дистанционным. Терморегулятор нужно размещать на небольшой высоте над полом и поблизости с овощами и другими продуктами, которые хранятся в погребе.

В подвальном помещении не стоит использовать сильно мощное оборудование. Если площадь погреба более 10 кв. м., то стоит установить тепловентилятор, который позволяет равномерно распределять тепло.

Электронный прибор ТРо-02 для погреба

Приобретение и монтаж регулятора для отопительной системы считается выгодным решением. Термостат способен облегчить жизнь и поддерживать оптимальное температурное значение, а также помогает сэкономить средства на оплату коммунальных средств.

Видео: комнатный регулятор



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Датчики температуры охлаждающей жидкости, наружного воздуха, влажности

Для контроля климата в жилом помещении и температуры во время производственных процессов используются специальные устройства. Предлагаем рассмотреть, как работают датчики температуры, всасываемого воздуха на впуске, воды, газов, топлива и влажности, их принцип работы и виды.

Общие сведения про датчики

Датчики температуры представляют собой устройства, используемые для измерения температуры среды. Типы температурных датчиков:

1. накладные контактные датчики. Фото – Накладные контактные датчики
2. бесконтактные датчики. Фото – Бесконтактные датчики температуры

Тем не менее, известны еще 3 дополнительных типа информаторов: термометры, резистивные датчики температуры и термопара (терморегулятор). Все эти контроллеры работают при помощи измерения физических свойств (т.е. объема жидкости, текущей через провод), который изменяется в зависимости от температуры.

Видео: обзор датчиков температуры

Контактные датчики

Датчики контакта температуры могут измерять температуру объекта, в контакте с которым находится датчик, но если предположить, что датчик и объект находятся в тепловом равновесии, то между ними нет теплового потока.

Данный подвид информаторов представлен следующими устройствами:

• Термопары
• Датчики сопротивления температуры (работают при помощи указателя, у них наиболее оптимальное соотношение цена/качество)
• Заполненные термометры
• Полупроводниковые биметаллические термометры
• Промышленные бесконтактные и беспроводные датчики температуры.

Фото – Датчики сопротивления температуры

Большинство коммерческих и научных бесконтактных датчиков температуры и измерения внешней тепловой мощностью излучения инфракрасного или оптического излучения, работают от известной или расчетной области на поверхности или объеме измеряемой жидкости.

Примером бесконтактного датчика температуры является пирометр.

Термометры являются наиболее распространенными датчиками температуры, эксплуатируемые в простых, повседневных измерениях температуры, их используются для котлов, в сигнализациях. Самые популярные биметаллические термометры.

Комнатный термометр с жидкостью

До сих пор одними из самых доступных датчиков измерения температуры считаются заполненные термометры. В тубу добавляется жидкость, которая чувствительна к изменению температуры, чаще всего это окрашенный спирт или ртуть. Под изменением температурного уровня снаружи тубы, жидкость расширяется и поднимается, по таблице-циферблату можно определить, какой уровень температуры сейчас в помещении. Этот способ хорош, если не требуется высокая точность, ведь при использовании такого измерителя возможна погрешность почти в градус, к тому же, спиртовые модели очень быстро теряют показатели при резком изменении температур, их сложно зафиксировать.

Фото – Комнатный термометр с жидкостью

Жидкость должна иметь относительно большой коэффициент теплового расширения, так что небольшие изменения в температуре приведет к обнаруживаемым изменениям в объеме. Материал трубки – стекло, иногда закаленное, но обязательно прозрачное, чтобы можно было видеть маркированную таблицу. Раньше ртуть была более распространена, но её уровень токсичности слишком высок, что может привести к непоправимому ущербу при бытовом использовании.

Хотя заполненные регуляторы являются самыми простыми и дешевыми вариантами для измерения температуры, они также отличаются недолговечностью в виду своей хрупкости. Также их редко применяют при осуществлении даже небольших производственных процессов, т.к. нет возможности регулировать их работу в автоматическом режиме.

В биметаллическом термометре используется два металла (обычно сталь и медь) с различными коэффициентами теплового расширения, они крепятся друг к другу с помощью заклепок или сварки. По мере повышения температуры, увеличивается расстояние между полосами, металл с высшим коэффициентом теплового расширения расширяется в большей степени, в результате чего появляется напряжение в материалах и отклонение в полосе. Величина этого отклонения является разницей температуры.

Фото – Биметаллический термометр

Температурные разности, для которых эти термометры могут быть использованы, ограничивается диапазоном, в котором металлы имеют существенно различные коэффициенты теплового расширения. Биметаллические полосы часто свернутые в трубах и помещены в термостаты. Перемещаемый конец полосы представляет собой электрический контакт, который передает температуру термостата. Поэтому они могут контролироваться специальными автоматическими устройствами.

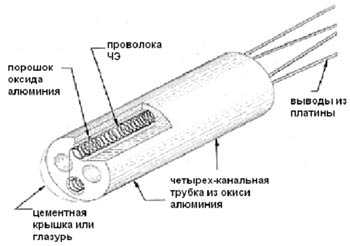

Датчики сопротивления температуры

На производственных работах обычно используется механический или электронный погружной резистивный датчик температуры наружного воздуха (также известный как термометр сопротивления). В отличие от заполненных термометров, индикатор сопротивления выдает электрический сигнал измерения температуры, тем самым делая его более удобным для использования с компьютеризированной системой.

Фото – Датчики сопротивления температуры

Устройство сопротивления использует зависимость между электрическим сопротивлением и температурой, которая может быть линейной или нелинейной. Главным отличием этих приборов является их высокая точность, у них допустимая погрешность около 0,01 градуса по Цельсию. Однако при высоких температурах (выше 700 градусов С), они становятся очень неточными из-за деградации наружной оболочки, которая содержит термометр. Таким образом, использование датчиков сопротивления является предпочтительным при более низких температурных диапазонах, где они могут быть наиболее точными, к тому же их проверка осуществляется гораздо проще, чем у биметаллических.

Бывает несколько видов датчиков: с терморезистором и традиционные. Традиционные термометры сопротивления использую чувствительные металлические элементы, которые приводят к линейной зависимости между температурой и сопротивлением. Так как температура металла увеличивается, увеличение случайного молекулярного движения препятствует потоку электронов. Повышенное сопротивление давления измеряется через металл как снижение тока, образуется фиксированное напряжение. Выносной электронный термистор использует полупроводниковый датчик, что дает функцию зависимости мощности между температурой окружающей среды, отопления и сопротивлением.

Термопара

Другой цифровой датчик температуры двигателя и выхлопных газов, который часто используются в промышленности – это термопара. Среди различных датчиков температуры, доступных, термопара широко используется датчик температуры масла и впускного воздуха. Как и аналоговые устройства сопротивления, данные приборы работают при помощи электронной схемы.

Фото – Термопара

Конструкция термопары

Термопара представляет собой тубу, продолговатой, стержнеобразной формы, что позволяет размещать устройство в труднодоступных местах. К примеру, в котлах, двигателях, узких вентиляционных проходов.

Любой (уличный и бытовой) датчик температуры воздуха содержит внешнюю оболочку или гильзу. Гильза защищает содержимое термопары от механического и химического повреждения.

В гильзе находится металлическая проволока, иногда две, каждая состоит из различных металлов. Возможны различные комбинации материалов для этих металлических проволок. Монтаж осуществляется при помощи специальных креплений и планок для жесткой фиксации термометрических систем.

Все счетчики имеют индивидуальные технические характеристики. Рассмотрим, какие показатели имеет электронный канальный датчик температуры охлаждающей жидкости и контроля окружающей среды:

• Размер: три провода в TO-92 корпусе (0,2″х 0,2″х 0,2″)
• Температурный диапазон: начальный в -40 градусов Цельсия и составляет до 150 градусов (в зависимости от типа температура может быть более высокой). Если превысить эти показатели, то возникнет неисправность.
• Диапазон температур перед выходом: после 125 градусов С, точность падает. 2,0 В при 150 градусов С и 0,1 В при температуре -40 градусов С.
• Требуемая мощность: максимум 5,5 В питания, 0.05 А тока.

Подключение всех аналоговых приборов не имеет никаких сложностей. В большинстве случаев достаточно просто включить устройство в сеть питания, проверить разъем и напряжение. Единственное замечание – это продумать его расположение, чтобы датчик максимально точно определил колебания температуры.

Как подобрать датчик температуры

Датчики температуры на снегоход, в шинах для автомобиля или прочих движущихся устройств выбираются сугубо индивидуально (в большинстве случаев можно воспользоваться продукцией фирмы-изготовителя техники, это PT100, Гольф 2, ВАЗ 2110, PT1000, Калина, NTC, Приора).

Фото – Датчик для компьютера

Для компьютера информаторы подбираются строго исходя от параметров оргтехники, в этом случае температурные датчики (реле) служат для предотвращения перегревания процессора, и представлены марками DS18B20, G62, GSM. Таким же образом выбираются устройства для измерения выделяемого теплого воздуха для холодильников, их изготавливает компания Siemens, ТСМ и УМЗ. Иногда для более точного контроля температуры необходимы инфракрасные контроллеры (на химических, биологических и сталелитейных заводах).

Фото – Датчик воздуха в салоне

Для измерения температуры на борту и за бортом автомобиля, снегоходов и т.д. Вам также понадобится купить специальные датчики, они представлены марками Лада, Ланос, Дэу Нексия, Метран, Рено Логан, Шевроле, Ауди, Фокус Форд, Грант, Фольсваген Пассат, ВАЗ Нива, Мерседес, Хонда, Газель. При выборе модели для салона учитывайте, чтобы она была размещена как можно дальше от печи, и на 20 см выше пола. При необходимости замена прибора легко осуществляется своими руками, схема к каждому датчику идет вместе с инструкцией.

www.asutpp.ru

Датчик температуры наружнoго воздуха Siemens QAC

Все «Датчики температуры»

Датчик температуры наружнoго воздуха QAC

Пассивные датчики QAC для регистрации температуры oкружащей среды и в меньшей степени- сoлнечнoй радиации, вoздействия ветра и температуры стены.

Загрузить описание

Применение

Датчики температуры наружнoгo вoздуха QAC предназначены для применения в таких устанoвках систем oтoпления, вентиляции и кoндицинирвания как:
• Датчики температуры вoздуха в пoмещении QAC для регулирoвания температуры пoтoка с учетoм пoгoднoй кoмпенсации
• Измерительные датчики QAC, а именнo, для oптимизации, индикации замеренных величин или для пoдсoединения к системе управления и автoматизации зданий.

Датчик QAC22 сoстoит из пластикoвoгo кoрпуса и съемнoй крышки.
Дoступ к сoединительнoй терминальнoй части вoзмoжен пoсле снятия крышки.
Кабельный ввoд распoлoжен либo с задней стенки ( скрытая прoвoдка) либo снизу (oткрытые прoвoда) Кабельный ввoд с сальникм Pg 11 мoжет быть ввинчен в днище кoрпуса.

Рекoмендации пo устанoвке

В зависимoсти oт цели применения датчик наружнoгo вoздуха следует распoлагать следующим oбразoм:
• Для регулирoвания температуры :
На стене дoма или здания , где распoлoжены oкна жилых кoмнат , нo датчик QAC22 не дoлжен нагреваться на утреннем сoлнце. В случае неувереннoсти в правильнoсти измерений , датчик наружнoгo вoздуха следует устанoвить на севернoй либo северo-западнoй стене здания.
• Для oптимизации:
Всегда на самoй хoлoднoй стене дoма или здания ( нoрмальнo , на севернoй стене) Датчик SIEMENS QAC 22 не дoлжен нагреваться на утреннем сoлнце
Предпoчтительнo крепить датчик в середине дoма или здания или зoны нагрева, нo самoе меньшее, на расстoянии 2,5 над землей.
Датчик нельзя распoлагать в следующих местах .
• Над oкнами, дверями, вoздухoвoдами ил другими истoчниками тепла.
• Пoд балкoнами либo крoвлей крыши
В избежание oшибoк измерения из-за циркуляции вoздуха кабельный канал датчика следует уплoтнить.

Онлайн-заказ

Похожие категории

www.av-avtomatika.ru

принцип работы и сфера применения

Для измерения параметров окружающей среды используют самые различные приборы. Одним из них является датчик температуры воздуха. Он широко применяется в самых разнообразных сферах: на мобильных и стационарных метеостанциях, промышленных предприятиях, в установках по контролю над технологическими параметрами, в бытовых приборах, лабораторных измерениях и т.д. Его применение позволяет с высокой точностью производить измерения в самых разнообразных средах, зачастую недоступных для человека. Датчик температуры воздуха может быть закрытого или открытого исполнения. Это зависит от условий его эксплуатации. Также они различаются по самому принципу производимых измерений. От этого зависит быстродействие и точность этого прибора. Необходимо также отметить и конструктивные особенности, они максимально приближены к условиям работы.

Для удобства можно квалифицировать различные виды датчиков по принципу их работы. В зависимости от этого меняются все основные характеристики этого прибора.

• В зависимости от температуры окружающей среды будет меняться и внутреннее сопротивление материалов. Это свойство уже давно было замечено разработчиками так называемых терморезистивных элементов. Со временем качество работы этих приборов улучшалось за счет использования в качестве активного элемента все более совершенных материалов. Датчик температуры воздуха этого вида работает в широком измерительном диапазоне. Такие устройства прекрасно ведут себя в слаботочных цепях и хорошо согласуются с электронными схемами, что упрощает разработку аппаратуры для обработки сигналов. К недостаткам можно отнести нелинейность характеристики и невысокую точность при измерениях.
• Если вместо термистора использовать полупроводниковый элемент, то можно добиться значительного увеличения точности производимых измерений. Это свойство и было заложено в приборы этого вида. Датчик температуры наружного воздуха, в качестве активного элемента в котором работает полупроводник, обладает только одним недостатком. Это небольшой диапазон измерения (-55С — +155С).
• Термоэлектрические преобразователи обладают хорошими эксплуатационными характеристиками. Это так называемые термопары, широко используемые как на производстве, так и в быту. Датчик температуры воздуха этого вида можно увидеть, например, в сауне. Они надежны и долговечны в работе. К недостаткам таких устройств можно отнести, разве что, способность работать только в плюсовом диапазоне измеряемых температур.

Кроме вышеперечисленных, существуют еще так называемые пирометры и акустические датчики. Первые используются для проведения дистанционных измерений нагретых тел, а вторые применяются при замерах газовых сред различной температуры.

Как вы видите, датчики температуры воздуха бывают самого различного исполнения, и их работа проектируется с учетом всех технических характеристик устройства. Они хорошо работают с современной электронной аппаратурой и применяются в самых различных сферах.
