Датчик адсорбера – Проверка адсорбера. 3 способа как проверить адсорбер

Содержание

Клапан адсорбера Приора: ремонт и замена

Автомобиль на сегодняшний день — это высокотехнологичное и довольно сложное устройство. Разобраться во всех тонкостях его обустройства простому автолюбителю крайне сложно и практически нереально.

Но все же необходимо, по крайней мере, иметь хоть какие-то понятие об эксплуатации автомобилей. Это позволит вовремя определить возможные технические проблемы и призвать к помощи специалистов по их починке.

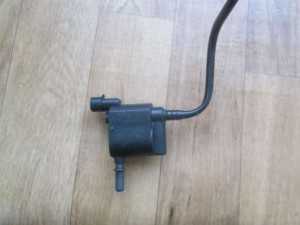

В статье рассмотрим такую, с одной стороны, второстепенную деталь как электромагнитный клапан продувки адсорбера Приора, разберем причины его выхода из строя, а также расскажем об основных моментах, на которые следует обратить внимании при его замене.

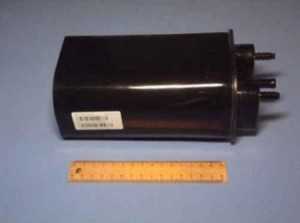

Понятие клапана адсорбера в автомобиле его внешний вид и предназначение

Такое устройство установлено на всех инжекторных двигателях. Таким же двигателем оснащена и Приора. Клапан адсорбера монтируется в самом устройстве, с виду похожим на банку, наполненную активированным углем. Она устанавливается рядом с бензобаком, и поглощает выделяемые пары бензина.

При помощи угля пары конденсируются и перенаправляются в систему питания мотора. Чтобы такая система работала правильно, ее необходимо постоянно вентилировать. Именно для удаления конденсата и вентиляции служит электромагнитный клапан.

При работе на холостых оборотах либо в холодный период времени года работа клапана адсорбера Приора часто звучит как стрекотание. Многие водители ошибаются, думая, что этот шум вызван неисправностями роликов или газораспределительного механизма, например. Чтобы в этом убедиться, достаточно просто резче нажать на педаль газа. Если после этого стрекот не прекратился, то наверняка это точно наше устройство.

Последствия неисправности клапана

Недостаточное функционирование системы вентиляции и конденсации паров топлива в бензобаке приводят к тому, что бензобак не проветривается как это необходимо. В совокупности существует риск вызвать разрежение, которое приводит к повреждению деформациям, бензонасоса.

Более того, отсутствие вентиляции на Приоре адсорбера вызовет накапливание бензина во впускном коллекторе, что в результате негативно отразится на общей работе двигателя, которая проявится в виде выхода из строя катализатора, лямбда-зонда или засорения свечей и т.п.

Каким образом обнаружить неисправность клапана адсорбера

Чаще всего поломку устройства вызывает возникновение провалов на холостых оборотах, а также слабой тяговитости двигателя. Помимо этого неслышно будет и звуков срабатывания клапана во время непосредственной работы мотора.

Не забывайте внимательно следить за появлением шипения во время отвинчивания крышки бензобака, факт наличия таких звуков свидетельствует о разрежении бака, что говорит о неисправности системы вентиляции. В результате чего возникнет необходимость ремонта, а то и вообще снова купить клапан адсорбера Приоры.

Подробнее о работе адсорбера

Как уже оговаривалось, клапан адсорбера предназначен для улавливания паров топлива. Такие пары накапливаются в специальном сепараторе, затем преобразуются в конденсат и снова попадают в бак. Кроме того, пары бензина, которые остаются, проходят через два клапана данной системы – двухходовый и гравитационный.

Первый регулирует давление в топливном баке. Гравитационный клапан в свою очередь предназначен для того, чтобы в случае переворачивания машины, топливо из бака не вытекало наружу.

Как только пары топлива доходят до самого адсорбера, они сразу же поглощаются активированным углем, о котором уже говорилось. Датчик адсорбера Приора срабатывает во время запуска двигателя, исходя от сигнала контроллера.

Прислушиваясь к теоретикам можно сделать вывод, что из-за неисправности данного узла в автомобиле возможна потеря мощности двигателя и возрастание расхода бензина. На практике же такие отклонения малозаметны.

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

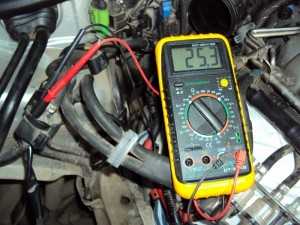

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля.

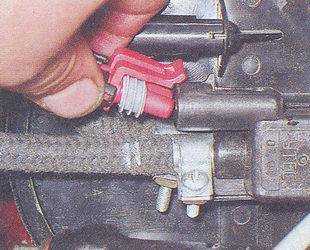

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

priorapro.ru

Адсорбер ваз, клапан адсорбера – принцип работы системы улавливания паров бензина

Дорогие друзья, сегодня мы с вами узнаем, зачем на ваз устанавливается адсорбер, что из себя представляет клапан адсорбера, как работает вся эта система в целом и для чего она вообще нужна. Начнем с того, что адсорбер в первую очередь нужен не только для того, что бы ваш автомобиль соответствовал нормам Евро 2, 3 и т.д. но еще и для того, что бы у вас в салоне не воняло бензином а в баке не было избыточного давления. Многих владельцев автомобилей десятого семейства смущает размер адсорбера на ВАЗ, мол занимает слишком много места и зачем он вообще нужен. А он нужен. Хотите освободить место – установите адсорбер от приоры на ВАЗ-2110 и спите спокойно, устанавливайте в освободившееся пространство сигналы от камазов, дополнительные бачки омывателя или просто любуйтесь оным 🙂 Не суть важно. Итак, что же представляет из себя адсорбер? По большому счету основная часть адсорбера, бочонок – это фильтр, наполненный гранулированным активированным углем. Клапаном адсорбера управляет непосредственно ЭБУ («МОЗГИ») вашего автомобиля. Вот стандартное устройство адсорбера и принцип его подключения для наглядности

Как видно из схемы к адсорберу подключается шланг идущий в бак, шланг подачи паров бензина к дроссельному узлу, электрическая фишка управления клапаном адсорбера.

Клапан расположен сверху адсорбера, вот фото.

 Если двигатель заглушен, то клапан адсорбера находится в закрытом состоянии и пары топлива из бака поглощаются непосредственно фильтрующим элементом адсорбера. Если же соблюдены условия, что температура ОЖ двигателя выше 75 градусов, а авто движется со скоростью более 10 километров в час, то клапан открывается и начинает свою работу, а именно перенаправляет (отсасывает) пары к дросселю и потом в впускную трубу, откуда они уже поступают в двигатель и сгорают. Клапан управляется импульсно, с определенной частотой, именно поэтому владельцы машин с адсорбером иногда могут слышать его работу на низких скоростях, он как бы тарахтит под капотом.

www.vazdriver.ru

Что такое хорошо, а что такое плохо ? (лямда , адсорбер, катализатор) « Ремонт и тюнинг ВАЗ

Очень часто среди людей слышу фразы типа «Выкинул катализатор, он глушит мотор!» «Нахрен этот датчик кислорода нужен , без него лучше!» «Адсорбер мне не нравится, я его выкинул!»
и т.д. и т.п. Лично меня все эти фразы заставляют улыбаться. Иногда мне кажется, что люди совершенно не понимают зачем в автомобиле тот или иной элемент… Особенно смешно когда такие заявления звучат от людей, которые занимаются тюнингом.

Ниже попытаюсь рассказать что это такое, «с чем это едят» , от чего можно отказаться, а что действительно необходимо. Писать как всегда буду своими словами, поэтому заранее прошу простить за корявость изложенного материала. С другой стороны тем кто переходит с карба на инжектор думаю будет интересно это прочесть.

В карбюраторных системах ни одного этого элемента нет и при постройки как обычного инжектора, так и 16кл. возникает вопрос как быть, что делать, что нужно, а что нет.

Начнем с лямды.
Датчик кислорода, он же лямда зонд
фотка с чиптюнера

Датчик кислорода предназначен для определения концентрации кислорода в отработавших газах

Данный датчик стоит в выпускной системе и анализирует насколько правильно сгорает бензино-воздушная сместь в двигателе. Напомню , идеальное соотношение бензино-воздушной смеси это 14,7 . Т.е. по простому на 1 кг топлива приходится 15кг воздуха. Это оптимальное соотношение , при котором двигатель достигает оптимальных характеристик. Если увеличить количество воздуха, то смесь называется обедненной. При обедненной смеси ухудшается динамика , так уже немного уменьшается расход бензина. При уменьшении количества воздуха смесь называется обгащенной бензином. При таком режиме двигатель приобретает максимальную мощность, но и увеличивается расход бензина. Только стоит помнить, что излишнее обогащение, как и излишнее обеднение смеси ведет к ухудшению динамики двигателя. Т.е. обеднять или обогащеть смесь надо при определенных режимах. При соотношениях 19:1 или 5:1 бензин вообще не может воспламениться.

Короче — смесь должна быть всегда оптимальная. В нормальных режимах оптимал это 14,7. Под это соотношения заделанны ваши инжекторы.

Но так как инжектор это одно, а реальный двигатель это другое, то смесь может и не быть такой. к примеру если подтекает форсунка или откуда то идет подсос воздуха. Т.е. по данным других датчиков смесь оптимальна, а в движке почему то не очень хорошо сгорает… Вот для этого и нужен датчик кислорода. Он ориентируется по выхлопным газам насколько успешно сгорела наша бензино-воздушная смесь, какое количество бензина не сгорело. Он передает данные в инжектор , который подстраивается под эту работу. Т.е. датчик кислорда это реализации обратной связи в системе управления двигателем.

Поэтому сами посудите — нужен ли он вам или нет ? Я считаю , что да. Исключения составляют лишь форсированные тюнинг моторы, о них я напишу в самом низу этой статьи. Пока что мы рассматриваем обычные инжекторные системы.

Датчик кислорода устанавливается в приемной трубе глушителя. На первых инжекторах его не было. Но последнии 10 лет он есть на всех машинах, а на некоторых их даже два. Но об этом поговорим вместе с катализатором.

Катализатор
Когда то люди особо не парились на счет выхлопных газов… и экологии. Но это было достаточно давно, потом стали вводить разные нормы CO и т.д. Настраивать смесь под оптимальные показания выхлопа с точки зрения экологии. Но с изучением автомобилей пришло осознание что не все так просто и в любом случае, как бы не крутить показания лямды, все равно в выхлопе содержаться или те или иные вредные вещества.

Катализатор представляет собой керамическую сотовую конструкцию, которая увеличивает площадь контакта выхлопных газов с поверхностью покрытом тонким слоем платино-иридиевого сплава. Недогоревшие остатки (CO,CH,NO) касаясь поверхности каталитического слоя, окисляются до конца кислородом, присутствующим так же в выхлопных газах. В результате реакции выделяется тепло, разогревающее катализатор и, тем самым, активизируется реакция окисления. В конечном итоге на выходе из катализатора (исправного) выхлопные газы имеют концентрацию СО2.
Катализатор установлен после приемной трубы , перед резонатором.


Перед катализатором стоит датчик кислорода о котором говорили выше. В дальнейшем с ужесточением норм токсичности машины стали переводить на нормы Евро-3.
В этих машинах стоят два датчика кислорода. Перед катализатором и после. Т.е. двойной контроль!
В современных системах на двигателях 1,6 катализатор соединен вместе с выпускным коллектором. туда же вставляется датчик кислорода. Вся эта штука получается достаточно дорогой.

Почему люди не любят катализаторы
Потому что в виду того что мы живем в России катализаторы достаточно быстро умирают. Керамические элементы трясуться на наших дорогах и разрушаются. Так же соты катализатора засоряются нашим некачественным бензином.
В общем катализатор служит не очень долго, особенно если качество топлива вашей заправки оставляет желать лучшего. Плюс катализатор это еще одно звено в выхлопной системе, а как мы знаем из тюнинга «лучшая прямоток это отсутствие глутиля как такового »
Поэтому когда он умирает его просто выкидывают , а в замен этой дорогой вещи ставят вставку

В случае в катализаторами которые совмещены с коллекторами, меняют все это скопом и ставят старые модели коллекторов. Все равно получается дешевле чем покупать новый катколлектор.
Конечно все это не очень хорошо для экологии, но если учитывать что у нас в стране до сих пор производят автомобили которые проектировались в середине века, совесть обычно не очень сильно мучает.

Только стоит помнить что когда убираете из рабочей системы катализатор нужно перепрошить инжектор. Особенно если в системе два датчика кислорода.

Для тех кто строит инжектор я советую строить систему без катализатора.

Адсорбер
Забавно слышать, как некоторые «недалекие» владельцы инжекторных авто говорят «Меня бесил этот боченок и я его выкинул»
Адсорбер служит для вентиляции топливного бака. В баке скапливаются пары бензина. Адсорбер осуществляет их вентиляцию, забирая пары себе и дальше при помощи клапана продувки адсорбера прыскает пары в дроссель, где они смешиваются с воздухом.
Если на инжекторной машине адсорбер исключить из системы, то вентиляция проходить не будет и что может случиться с баком , одному богу известно Советую поинтересоваться на форумах по инжекторам что бывает

C другой стороны, те кто строят инжектор из карба, у тех есть преимущество. Если они не трогают патрубки бака, то они не нарушают карбюраторную систему вентиляцию бака и адсорбер им не нужен.
Чтобы чек не загорался из-за адсорбера можно поступить двумя способами: 1 отключить продувку адсорбера в прошивке. 2 . купить а разборке старый адсорбер, отломать от туда датчик и поставить его в свой разъем. т.е. обмануть систему. Только не забудьте, что нужно заглушить отверстие на дросселе в которое должен приходить шланг от адсорбера, иначе дросель будет сосать воздух не учтенный ДМРВ

———————-
Немного о тюнинге.

Надо ли менять выпуск и ставить датчик кислорода при строительстве форсированного мотора ?
— Любой нестандартный мотор по уму должен быть настроен индивидуально и иметь свою собственную прошивку. Настройщики настраивают мотор при помощи профессионального ПО, а так же Широкополосного датчика кислорода (Innovate MotorSports.).

Обычный датчик кислорода имеет очень маленький диапазон работы, а ШДК имеет более широкий диапазон. С ним можно более точно посмотреть беднит или богатит смесь, где и на каких режимах. В общем по большому счету визуально это тот же датчик кислорода, просто более качественный. И для его использования для него нужно отверстие в выхлопе.

Т.е. при постройки мотора , особенно нестандартного, независимо от того будете ли вы использовать штатный датчик кислорода или нет, в любом случае стоит иметь отверстие для установки датчика.

Ну вот вроде и все что хотел сказать
Может коряво получилось, зато думаю все понятно

www.atomic-dm.ru

Адсорбер на Лада Калина – можно ли ремонтировать самостоятельно?

Электромагнитный клапан, называемый адсорбером, присутствует на каждом двигателе с инжекторным типом впрыска. Однако мало кто догадывается зачем необходима данная деталь. Адсорбер предназначен для скапливания паров топлива, которые подвергаются нагреву в топливном баке. Таким образом, при запуске двигателя именно скопленные адсорбером пары попадают в коллектор и камеру сгорания, за что отвечает специальный клапан продувки, который регулирует конденсат и вентилирует систему.

1 Принципы и особенности работы адсорбера

Чтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан – как правило, в районе бензобака. В целом, адсорбер – это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.

Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер – это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Установка нового клапана адсорбера своими руками

Работа по демонтажу неисправного клапана и установки нового не таит в себе ничего сложного. Для этого вам потребуется крестообразная отвертка и информация, которую вы узнаете в этой статье. В случае с автомобилем Лада Калина «достать» клапан адсорбера будет немного труднее, чем в других моделях, но опять же, ничего сложного нет. Необходимо в первую очередь убрать клемму на минус с аккумулятора, затем расслабить крепление и попытаться снять клапан, приложив определенное усилие. Чтобы окончательно вынуть клапан из крепления, необходимо так же убрать штуцеры, которые находятся под защелкой. Затем в обязательном порядке необходимо сверить маркировку снятого и нового клапана продувки, чтобы они совпадали. Если все сделано правильно, необходимо выполнить ту же работу в обратном порядке, и новый клапан без проблем встанет на место.

Кроме того, на модели Лада Калина можно самостоятельно провести не только диагностику, но и ремонт адсорбера, но для этого необходимо обладать определенными знаниями. Лучше доверить это специалистам, тем более, что цена подобных работ будет относительно невысокой.

И важно также помнить, что «запускать» неисправный адсорбер не стоит, так как неисправный датчик или клапан системы может со временем стать причиной более серьезной поломки в топливной системе или двигателе, особенно это касается автомобиля ВАЗ Калина.

4 Ремонт клапана абсорбера

В том случае, если вы все же решили самостоятельно отремонтировать датчик адсорбера, необходимо снять цельное устройство с датчиком, которое находится на бензобаке. Затем с помощью простого напильника постараться спилить крышку механизма, извлечь из нее составные части, в том числе датчик продувки и фильтр, который подлежит замене. Далее необходимо произвести необходимую диагностику и ремонт, установить обратно все пластины и пружины, починенный датчик и т. д. Затем крышка устанавливается на место, надежно запаивается и для уверенности промазывается герметиком.

Чтобы сделать новый фильтр, можно использовать паралон или войлок, а также немного хлопчатобумажной ткани. В целом ремонт датчика адсорбера не сложен, но необходимо знать, что делаешь и учитывать нюансы, чтобы не пришлось делать ремонт после ремонта.

tuningkod.ru

Клапан продувки адсорбера Калина: диагностика, установка, ремонт

Система впрыска на Калине

Система, которая служит в автомобиле Калина для улавливания испарений топлива, препятствует их незапланированной утечке в атмосферу. Эти испарения образуются вследствие нагрева топлива в бензобаке, а также при снижении атмосферного давления. Пары не выходят наружу, а накапливаются в системе, во время запуска двигателя они попадают в коллектор, предназначенный для впуска, и сгорают в силовом агрегате. Для регулировки поступления испарений топлива из адсорбера в ресивер впускного коллектора применяется клапан продувки адсорбера Калина. Устанавливается этот клапан на всех автомобилях с двигателем инжекторного типа. Его месторасположение, как правило, под капотом.

Система включает в себя специальный адсорбирующий механизм, состоящий из технического активированного угля, специального клапана с электрически-магнитным импульсом и функциональных трубопроводов, подходящих к нему.

В основе всей системы лежит так называемый адсорбер, который способен собирать в себя все испарения из бензобака. Небольшие гранулы технического активированного угля, входящие в состав адсорбирующей детали, поглощают испарения бензина и удерживают их внутри.


Вернуться к оглавлению

Принцип работы топливной системы

Адсорбер — это небольшая деталь в автомобиле, предназначенная для сбора всех паров бензина. Система позволяет накапливаться испарениям топлива в специально предназначенном для этого месте, называемом сепаратор, преобразовывая их в конденсат и запуская в бензобак.

Клапан на машине

Не прошедшие обработку пары бензина проходят через удвоенные клапаны системы. Первый клапан является гравитационным и служит для защиты топлива от вытекания из бензобака во время аварийного переворота автомобиля. Второй клапан регулирует давление, создаваемое в топливном баке.

Проходя через всю топливную систему, испарения бензина доходят до адсорбирующей камеры и поглощаются находящимся в ней активированным техническим углем. Во время запуска двигателя начинает работать клапан продувки. Если он будет неисправен, это может повлечь за собой потерю мощности силового агрегата и увеличенный расход топлива.

Клапан продувки адсорбера устанавливается внутри устройства, наполненного активированным углем. Само устройство располагается на бензобаке. Система продувки устроена для того, чтобы все функционировало правильно и без перебоев. Вентиляция и удаление конденсата — основное предназначение этого электромеханического узла.

Незначительное стрекотание при включенном двигателе Калина в холодную погоду или при холостых оборотах означает работу клапана продувки адсорбера. Чтобы отличить этот шум от звука неисправного ГРМ или роликов, нужно просто резко нажать на педаль газа — стрекот не должен пропадать или изменяться. Если же это произошло, значит, причину шума нужно искать в другом месте.


Вернуться к оглавлению

Диагностика клапана продувки адсорбера

Клапан адсорбера, вышедший из строя, опасен тем, что бензобак начинает плохо и некачественно проветриваться. Это приводит к деформациям и повреждениям бензонасоса. Адсорбирующий слой, не подвергающийся хорошей вентиляции, способен вызвать накопление топлива во впускном коллекторе, что станет причиной ухудшения работы двигателя.

Неисправный клапан продувки адсорбера повинен в провалах на холостых оборотах. У двигателя Калина возникает слабая тяга. При работе мотора характерного звука стрекотания не будет слышно, если клапан неисправен.

При отвинчивании крышки бензобака нужно внимательно прислушиваться. Если появляется характерный шипящий звук, это означает наличие разрежения в баке, то есть система вентиляции неисправна. При появлении каких-либо признаков поломки клапан адсорбера следует заменить на новый. Неисправный клапан Калина повлияет на систему фильтрации и продувки. Он будет плохо собирать и аккумулировать испарения топлива, возникнет их утечка наружу. О такой ситуации будет свидетельствовать неприятный запах бензина в салоне и возле автомобиля.

Конечно, стоит проверить и другие составляющие топливной системы. Например, утечка паров может возникнуть из-за неплотно закрытой крышки бака или пробоины в нем. Но если после проверки всей системы причина не выявлена, значит, неисправен клапан продувки.


Вернуться к оглавлению

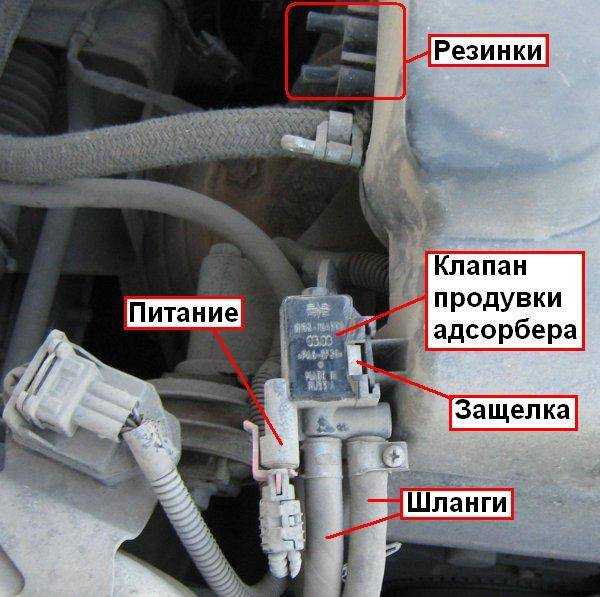

Снятие и установка нового клапана на Калину

Из инструментов для этой процедуры понадобится только крестовая отвертка. Работа не отнимет много времени и сил и может проводиться самостоятельно в гаражных условиях. Вначале следует отключить клемму на «минусе» аккумуляторной батареи и вынуть штекер питания поршневого компрессора (КПА).

В автомобиле Лада Калина доступ к клапану слегка затруднен, поэтому необходимо будет немного ослабить хомут от входного патрубка и снять его с датчика массового расхода воздуха. Все лишнее отодвинуть в сторону, чтобы оно не мешало работе, и зафиксировать на время ремонтных мероприятий.

Замена клапана на машине

Если ДМРВ сильно мешает, его можно демонтировать, но лучше просто немного отодвинуть в сторону крепление клапана и без проблем снять его. Крепление необходимо отогнуть максимум на 1 см и, приложив некоторые усилия, потянуть клапан вверх по направлению пазов. Если все делать правильно, деталь достаточно легко и быстро снимется.

В завершение необходимо отключить от системы штуцеры. Один из них снимается легко и без проблем, а со вторым придется повозиться, так как он зафиксирован специальной защелкой. Для высвобождения второго штуцера из пазов нужно немного надавить на фиксатор и подходящим острым предметом поддеть усики, слегка отодвинув штуцер в сторону.

Установка клапана проходит в порядке, обратном демонтажу. Важно учитывать, что при замене клапана на Ладе Калине следует обращать внимание на маркировку: у старой и новой детали она должна совпадать.

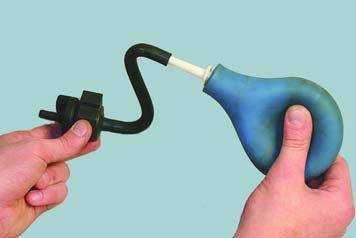

Как проверить клапан адсорбера? Присоединить к отводящему штуцеру обычный медицинский шприц с выдвинутым на небольшое расстояние (2-3 см) поршнем. Чтобы было удобнее подсоединять, можно воспользоваться шлангом подводки разряжения. Надавить на поршень шприца. Если в клапане присутствует давление, поршень шприца будет нажиматься с трудом и стремиться возвратиться в исходную позицию.

Затем следует подвести к клапану источник постоянного электрического тока с напряжением в 12 В и повторить процедуру со шприцем. В этом случае давление внутри должно исчезнуть, клапан теперь будет открываться, а поршень шприца с легкостью переместится до упора вниз. Если этого не произошло, клапан необходимо заменить.


Вернуться к оглавлению

Ремонт клапана

Проверка и продувка клапана

Первые признаки того, что адсорбер Калины нужно ремонтировать, — это появление стойкого запаха бензина в салоне автомобиля и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Так как устройство обычно цельное, для разбора потребуется спилить крышку. Сделать это легко обычным напильником. После проведенных работ по ремонту и замене основных деталей крышку, как правило, просто запаивают. Для полной герметизации швы обрабатывают смолой. Смола подсыхает в течение 12 часов. После этого ее можно слегка подшлифовать, чтобы привести фильтр в надлежащий вид.

Из адсорбера высыпают отработанный и непригодный уголь. В качестве промежуточных фильтров подойдет поролон. Уберите старые фильтры и поставьте на их место новые, заранее подготовленные. Некоторые мастера считают, что поролон не особенно эффективен и будет пропускать всю грязь вместе с углем, поэтому фильтры можно сделать из войлока. Между устройством и войлоком можно проложить кусок хлопчатобумажной ткани, что предотвратит попадание мелких ниток в систему. Получившиеся прокладки приклеивают к основе и прорабатывают герметиком.

Новый уголь можно добыть из противогазных коробок. Важно, чтобы он был абсолютно сухим, поэтому следует тщательно просушить его, прежде чем закладывать в систему.

Когда сухой уголь засыпан, снова устанавливают войлочные фильтры. На место ставятся все пластины и пружины, а затем сам фильтр. Как видно из вышеизложенного, провести диагностику и ремонт клапана абсорбера Калины несложно, можно обойтись и своими силами. Удачи!

expertvaz.ru

Адсорбер, продувка адсорбера

просмотров 9 685 Google+

Адсорбер ВАЗ-2110 служит для улавливания паров бензина при вентиляции бензобака.Этот прибор является обязательным для норм токсичности «Евро-2» и выше и предназначен для предотвращения попадания паров бензина в атмосферу. Это достигается за счёт сбора паров в ёмкости с активированным углём и последующей подачей через впускной коллектор в цилиндры и частично обратно в топливный бак. Он имеет электромагнитный клапан и соединён трубками с бензобаком и впускным коллектором. При неработающем двигателе пары бензина и бака по соединительной трубке попадают в улавливающую ёмкость с активированным углём (адсорбер) и удерживаются там.

После пуска двигателя и работы его некоторое время, контроллер начинает периодически подавать питание на электромагнитный клапан адсорбера с частотой 8, 16 или 32 Гц, в зависимости от режима работы двигателя. В результате происходит открытие клапана и подача внутрь воздуха, который смешивается с парами бензина и подаётся во впускной коллектор. Это режим продувки адсорбера.
При замене адсорбера необходимо соблюдение правильности подключения шлангов. К штуцеру «Tank» подключается трубка идущая от бензобака. Через патрубок «AIR» подаётся воздух.
При неисправности адсорбера может наблюдаться нестабильная работа двигателя на холостом ходу, вплоть до остановки, повышение токсичности, снижение приёмистости при разгоне. Неисправность может быть вызвана повреждением или переполнением адсорбера, неисправностью электромагнитного клапана, повреждение подводящих шлангов, их засорение или пережатие. При неисправности, не связанной с подходящими трубками, адсорбер необходимо заменить.
