Ориентируясь по полученным данным, Электронный блок управления «решает» сколько впрыснуть топлива в цилиндр через форсунки, а по датчику лямбда зонд он решает нужно лить больше или меньше бензина для оптимальной работы автомобиля. Это и есть принцип работы лямбда зонда.

В большинстве автомобилей стоит один лямбда зонд, но сегодня можно встретить машины и с двумя датчиками. Применение двух датчиков кислорода, позволяет усилить контроль, за выхлопными газами автомобиля. Это поможет достигнуть наиболее эффективной топливо-воздушной смеси и работы катализатора с учетом всех факторов.

Чтобы разобраться, как работает лямбда зонд лучше, нужно понять, из чего он состоит.

Датчик кислорода — это два электрода: внешний и внутренний. Внешний электрод датчика кислорода изготовлен из металла с керамическими изоляторами и его наконечник покрыт платиной методом напыления и из-за этого очень чувствителен к кислороду. Он просчитывает количество кислорода в выхлопных газах.  Внутренний электрод изготавливается из циркония и его рабочая  температура до 1000°С, именно по этой причине кислородные датчики оснащены подогревателями. Это очень помогает лямбда зонду работать в момент холодного запуска двигателя.

Датчик кислорода бывает двух видов:

• двухточечный датчик
• широкополосный датчик.

Внешний вид конструкции датчиков почти одинаковая, но выполняют они свои функции по-разному.

Двухточечный датчик содержит два электрода. Он подсчитывает коэффициент избытка воздуха в топливной смеси. Есть определенные параметры и нормы. Этот коэффициент в идеальных условиях равен единице. Но из-за некачественного бензина и не слишком чистого кислорода в наших городах он равен приблизительно 1,03 — 1,05.

Широкополосный датчик — это более новая версия лямбда зонда. В нем находятся два керамических элемента, закачивающий и двухточечный. Закачивающий элемент – физически закачивает в себя кислород из отработанных газов автомобиля, с использованием определенной силы тока.

Признаки неисправности лямбда зонда?

Лямбда зонд — уязвимый датчик автомобиля. Его срок службы зависит от условий эксплуатации двигателя автомобиля. Но в среднем ресурс лямбда зонда составляет от 40 тысяч до 80 тысяч километров.

Лямбда зонд признаки неисправности:

1. увеличение расхода бензина;
2. нехарактерный запах из выхлопной трубы;
3. лампочка «check engine».

Датчик улавливает большое количество факторов, которые влияют на работу автомобиля, но особенно чувствителен датчик лямбда-зонд к качеству топлива. Так как основная функция его связана именно с выхлопными газами, а качество бензина является самой первой причиной неправильного соотношения углекислого газа и кислорода из топливо-воздушной смеси.

Самый главный момент в автомобиле — впрыск топлива. Именно поэтому неисправность этого датчика влияет на расход топлива. ЭБУ автомобиля не получает правильную информацию о составляющей выхлопных газов и из-за этого может лить больше топлива. Оно не успевает полностью сгорать и просто остается в выхлопной системе в виде черного нагара. Этот налет мешает датчику работать. Можно использовать жидкости для чистки и самостоятельно протирать датчик, но не проще ли просто проконсультироваться на ближайшей СТО?

Если же ЭБУ не получает никакой информации от лямбда зонда, то он начинает работать по аварийной карте. Аварийная карта — это шаблон, который загружен в «мозги» автомобиля для оперативного реагирования. При этом на приборной панели обязательно должен загореться значок  «check engine», который даст сигнал автовладельцу, что нужно обязательно обратиться к автомеханику и выяснить причину поломки.

Есть еще несколько «сигналов», которые могут свидетельствовать о неисправности лямбда зонда. Один из самых заметных это нехарактерный запах из выхлопной трубы. Значит лямбда зонд не справляется со своей задачей и не посылает сигнал на ЭБУ. Но этот признак очень «обобщенный», так как запах может означать еще и выход из строя свечей, катушек, катализатора и т.д.

 В случае поломки лямбда зонда также может пострадать и EGR система. В этом случае вакуумный клапан системы EGR будет неправильно функционировать.

Как проверить лямбда зонд?

У всех инжекторных автомобилей есть блок управления, он позволяет диагностировать причину поломки в определенном узле. При неисправности на приборной панели автомобиля обязательно загорится лампочка «Check Engine». Сейчас автоконцерны делают все возможное для того, чтобы автовладельцы быстро могли понять и предотвратить выход из строя любого узла автомобиля. Лампочка «Check Engine» — это один из главных знаков, что нужно ехать на станцию.

Проверить работу датчика лямбда зонда можно при посещении станции, где проведут компьютерную диагностику и выяснят причину неисправностей. На станции механики должны будут подключить провод в диагностический разъем авто и снять цифровой код ошибки. По показаниям компьютерной диагностики будет понятно, что не так с узлами автомобиля и какая причина поломки. Если компьютерная диагностика не показала ошибок, то есть еще «механическая» проверка лямбда зонда. Можно снять датчик и проверить нет ли там нагара из-за неполного сгорания топлива. Тогда его можно просто почистить. Так же можно использовать другие виды проверки. Такие как проверить лямбда зонд тестером или подключить вольтметр. На станциях механики меряют сопротивление лямбда зонда, подключив тестер, или меряют вольтметром напряжение, которое лямбда зонд посылает на электронный блок управления. Проверка датчика вольтметром — это не самая точная и продуктивная диагностика, так как вольтметр не покажет реальные причины поломки. Он может проверить только подачу тока на «мозги» автомобиля. Но если на станции нет возможности проверить с помощью компьютера, то механики используют вольтметр.

Лучше всего не заниматься диагностикой и починкой такого сложного узла автомобиля, как лямбда зонд, самостоятельно, а обратиться за помощью на СТО. Через сервис «Autobooking» можно выбрать самую удобную станцию техобслуживания и найти квалифицированную команду автомехаников для ремонта Вашего автомобиля. Специалисты качественно и быстро смогут произвести процедуру «замена лямбда зонда» или проверить состояние этого узла.

Если Вам необходимо провести замену лямбда зонда, воспользуйтесь формой ниже для поиска СТО:

Датчик кислорода. Устройство и принцип работы :: Avto.Tatar

  Датчик кислорода — это часть двигателя, отвечающая за смесь воздуха с топливом. Воздушно-топливная смесь снижает расход топлива без потери мощности.

Общеизвестно, что бензиновые двигатели производят очень токсичную отработку. Она содержит целый букет химических элементов, а самые ядовитые из них — окись углерода (CO), углеводороды (CH) и окись азота (NOx). Для нейтрализации их вреда система выпуска была модифицирована каталитическим нейтрализатором. Данное устройство снижает токсичность газов и делает их почти безопасными.

Для эффективной работы нейтрализатора состав газов, подаваемых на него, должен соответствовать определенным стехиометрическим стандартом воздушно-топливной смеси. Коэффициент избытка воздуха — основная характеристика свойственная этой смеси. Его значение колеблется вокруг единицы (1.0). Если оно опускается ниже 1.0, то смесь считается обогащенной. Показатель выше 1.0 указывает на обеднение. Если значение коэффициента избытка воздуха стремится к единице, то такая смесь называется стехиометрической.

Для достижения максимальной эффективности (порядка 80%) состав рабочей смеси в двигателе не должен отступать от стехиометрического значения больше чем на 1%. Но каким образом смешивание газообразного и жидкого вещества может происходить с такой высокой точностью? На выручку пришли современные технологии. Была разработана специальная система регулировки подачи воздуха и топлива, называемая лямбда-зондом. Это высокоточный датчик обратной связи, являющийся одним из самых важных элементов.

Строение датчика кислорода

Современные автомобили используют два разных вида датчиков кислорода: титановые и циркониевые. Несмотря на некоторые различия в строении, принцип работы у них одинаковый. В кислородном датчике имеется элемент измерения, опыленный платиной с наружной и внутренней стороны. Внутри находится керамический твердый электролит.

Принцип работы схож с гальваническим элементом. Минимальная температура, необходимая для функционирования датчика — 300–350 градусов Цельсия. По ее достижении керамический элемент становится проводником ионов кислорода. Максимальная безопасная температура — в пределах 950–1000 градусов Цельсия. Более интенсивный нагрев может привести к поломке.

Принцип работы

Кислородные ионы приводятся в движение за счет разных концентраций масс во внутренней и наружной части системы выпуска. Таким образом, своей работой двигатель создает разность потенциалов, необходимую для подачи сигнала. Если температура датчика ниже 300 градусов Цельсия, то он находится в нерабочем состоянии.

В зависимости от температуры датчика происходит реакция на разные смеси: при высоких температурах — на богатые, при низких на бедные. Разница между реакциями на богатые и бедные смеси весьма высока, но если температура падает ниже 300 градусов Цельсия, разница уменьшается, а датчик переходит в нерабочее состояние.

Для того чтобы решить данную проблему, лямбду пытаются разместить поближе к двигателю, сохраняя при этом ограничение температурного режима во избежание повреждений датчика. Наибольшая опасность возникает при «выжимании» высоких мощностей из мотора.

В современном автомобилестроении датчики кислорода оснащены спиральными нагревательными элементами. Управляется подогрев электроникой двигателя. Помимо этого, электронный блок отвечает еще и за стабильность работы цепи нагревания.

Датчик кислорода (Лямбда-зонд). (Р) (с. 3)

Устройство:

http://mondeoclub.ru/remont/images/lambda1.jpg

1- металлический корпус с резьбой.
2 — уплотнительное кольцо.c 3 — токосъемник электрического сигнала.
4 — керамический изолятор.
5 — проводка.
6 — манжета проводов уплотнительная.
7 — токопроводящий контакт цепи подогрева.
8 — наружный защитный экран с отверстием для атмосферного воздуха.
9 — подогрев.
10 — наконечник из керамики.
11 — защитный экран с отверстием для отработавших газов

Место установки датчика кислорода.
В связи с тем, что датчик кислорода может вырабатывать электрический сигнал только при температуре 300-350°С и выше, датчики без нагревателя устанавливаются в выпускном трубопроводе ближе к двигателю, а с нагревательными элементами — перед нейтрализатором.

В некоторых автомобилях в каталитическом нейтрализаторе установлен датчик температуры, который не следует путать с кислородным. Иногда (ФМ-3)устанавливается два кислородных датчика — до нейтрализатора и после него (ST220 — два ката и 4 лямбды).

1. назначение, применение.
Для корректировки оптимальной смеси горючего с воздухом
применение приводит к повышению экономичности автомобиля, влияет на мощность двигателя, динамику, а также на экологические показатели.

Бензиновому двигателю для работы требуется смесь с определенным соотношением воздух-топливо. Соотношение, при котором топливо максимально полно и эффективно сгорает, называется стехиометрическим и составляет оно 14,7:1. Это означает, что на одну часть топлива следует взять 14,7 частей воздуха. На практике же соотношение воздух-топливо меняется в зависимости от режимов работы двигателя и смесеобразования. Двигатель становится неэкономичным. Это и понятно!

Таким образом датчик кислорода — это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями «Больше» и «меньше» очень мал. Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Функционально лямбда-зонд работает, как переключатель и выдает опорное напряжение (0.45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает снижает свое напряжение до ~0.1-0.2В. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от от 0. 04..0.1 до 0.7…1.0В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после соответствующей проверки.

Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля

http://mondeoclub.ru/remont/images/stroenie_L.jpg

Элемент зонда, сделанный на основе диоксида титана не производят напряжение а меняет свое сопротивление (нас этот тип не касается).

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В

Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.

2. Совместимость, взаимозаменяемость.
-принцип работы лямбда-зонда у всех производителей в общем одинаков. Совместимость чаще всего обусловлена на уровне посадочных размеров.
-различаются монтажными размерами и разъемом
-Можно купить оригинальный датчик б/у, что чревато пустыми тратами: на нем не написано, в каком он состоянии, а проверить вы его сумеете только на автомобиле

3. Виды.
а) с подогревом и без подогрева
б) кол-вом проводов: 1-2-3-4 т.е. соответственно и комбинацией с/без подогрева.
в) из разных материалов: циркониево-платиновые и подороже на основе двуокиси титана (TiO2)
Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный.
г) широкополосная для дизелей и двигателей работающих на обедненной смеси.

4. Как и почему умирает.
— плохой бензин, свинец, железо забивают платиновые электроды за несколько «удачных» заправок.
— масло в выхлопной трубе — Плохое состояние маслосъемных колец
-попадание на нее моющих жидкостей и растворителей
-«хлопки» в выпуске разрушающие хрупкую керамику
-удары
— перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси.
— Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза
— обогащенная топливно-воздушная смесь,
— сбои в системе зажигания, хлопки в глушителе
— Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон
— Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны.
— Обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда:
-неработающий подогрев
-потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются.
Решение о замене датчика можно принять после его проверки на осцилографе.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Можно использовать и такой способ:
Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку.
Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик?
Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек.
Это усредненные данные.

Возможные признаки неисправности датчика кислорода:
— Неустойчивая работа двигателя на малых оборотах.
— Повышенный расход топлива.
— Ухудшение динамических характеристик автомобиля.
— Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя.
— Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния.
— На некоторых автомобилях загорание лампы «СНЕСК ЕNGINЕ» при установившемся режиме движения

5. Как снять — установить.
Нужен подходящий ключ.
Для установки оптимально спец. высокая головка с прорезью для проводов и гранями снаружи.

Откручивать лучше на горячую, меньше риск сорвать прикипевшую резьбу.
Резьбовая часть как правило уже имеет спец смазку (высокотемпературную, токопроводящую). можно добавить и графитки.
Разъем надо поднять повыше оберегая от воды и грязи. Контакты смазать.
Если провода скручивались их тоже надо покрыть графиткой — окисляться не будут.
Насчет пайки надо хорошо подумать.
Дело в том что лямбда получает кислород по эл. проводам. Обратите внимание все разъемы лямбд непаянные а обжимные.
Полагаю лучше так и делать, обжимать-скручивать.

Снимать датчик стоит при работающем двигателе особого смысла нет. Он не так уж быстро остывает. А шанс получить пару ожогов есть реальный.
Просто пока трубопровод и датчик горячий.
После замены неплохо бы обнулить память путем снимания на 5-10 минут (-)клеммы с аккумулятора.

http://mondeoclub.ru/remont/images/l4.jpg

6. Для маргиналов. «Оживление» лямбды.
Во Владивостоке технология «оживления» лямбда-зонда уже отработана. Оказывается, достаточно продержать датчик десять минут в ортофосфорной кислоте при комнатной температуре, затем промыть водой — и он снова в строю. Правда, сигнал восстанавливается не сразу, а через час-полтора работы двигателя.
Для промывки датчик лучше вскрыть. На токарном стаже тонким резцом срезают у самого основания колпачок с отверстиями. Датчик (он представляет собой керамический стержень с напыленными платиновыми полосками) окунают в кислоту. Кислота разрушает нагар и свинцовую пленку на поверхности стержня. Важно не передержать датчик — могут разрушиться токопроводящие платиновые электроды. Зачищать его шкуркой или другим абразивом нельзя по той же причине. Очистив стержень от токопроводящей пленки, его промывают в воде и крепят колпачок каплей нержавеющей проволоки аргоновой сваркой.
Ученые из дальневосточного отделения РАН предлагают другой путь восстановления — более сложный и весьма надежный. Как известно из физики, плотность тока в газах определяется концентрацией ионов, их подвижностью и величиной заряда. В выхлопных газах ионы образуются от нагрева. Поскольку температура (стало быть, подвижность ионов) и напряженность поля (на электроды подается напряжение 1 В) известны, выходные его характеристики зависят лишь от концентрации ионов. Их замеряют осциллографом и частотомером (около 2 МГц). Далее на ультразвуковом диспергаторе в эмульсионном растворе проводится «мягкая зачистка» напыленных электродов. Возможен электролиз вязких металлов, осевших на их поверхности. При этом учитываются конструктивные особенности зонда и материал (металлокерамика или фарфор) с напылением малоинерционных металлов (платина, барий, цирконий и пр.). Восстановленный датчик испытывают приборами и устанавливают на автомобиль. Операцию можно проводить многократно.
Так российские инженеры и ученые доказали справедливость пословицы: «Голь на выдумки хитра», сумев разработать простую и остроумную технологию.

★ Датчик кислорода проверка | Информация

Пользователи также искали:

график правильной работы датчика кислорода, как проверить датчик кислорода лада гранта, как проверить датчик кислорода мультиметром, как проверить датчик кислорода приора, как проверить кислородный датчик 1jz, проверка лямбда зонда осциллографом, скачет напряжение датчика кислорода,

Как проверить лямбда зонд? решено 2 ответа. 13 мар 2017 Рассмотрим особенности замены и проверки датчика на автомобилях LADA. Где находится датчик кислорода?. .. Датчик кислорода 25.368889 инструкция по проверке и. 13 ноя 2010 всем привет подскажите как проверить правильно работает кислорода датчик массового расхода воздуха или нет и вообще. .. Как проверить лямбда зонд тестером с 4 проводами Авто. 28 апр 2017 Топ способа Как проверить лямбда зонд. 4 Методики проверки датчика кислорода. Loading Unsubscribe from Авто Тема?. .. датчик кислорода Моя. Лямбда зонд – это традиционное название датчика. С его помощью осуществляется контроль количества кислорода в отработанных газах.. .. Такой вопрос. Загорелся check и 4WD желтый. Сделал. 8 окт 2019 Подключение мультиметра к датчику кислорода показано на рис. 4. Диагностика проверка датчиков электронной системы управления. .. Широкополосный лямбда зонд – особенности работы и. Как же? Чтобы проверить работоспособность первого верхнего кислородного датчика, нужны: трезвый взгляд и. .. Проверяем лямбда зонд датчик кислорода. Схема установки основного и дополнительного датчиков кислорода в автомобиле.. .. Самостоятельная проверка кислородного датчика Mitsubishi. 16 май 2015 Первые признаки неисправности лямбда зонда или как проверить датчик кислорода читайте на сайте Автомобильный. .. Как проверить лямбда зонд на работоспособность своими. 19 май 2014 Лямбда зонд – это датчик кислорода, который расположен в выпускном коллекторе силового агрегата. Показания данного датчика. .. Что такое лямбда зонд, как его проверить и заменить. 31 май 2013 Инструкция по проверке и ремонту датчика кислорода 25.368889..

КАК проверить ДАТЧИК КИСЛОРОДА лямбда зонд и. Затем, чтобы проверить лямбда зонд, для начала можно выкрутить и провести Проверка опорного напряжения датчика кислорода.. .. Топ способа Как проверить лямбда зонд. 4 Методики проверки. 11 июн 2016 GSAvto автосервис по проверке, установке, замене лямбда зонда, Чем чревата несвоевременная замена датчика кислорода.. .. Датчик кислорода Лямбда зонд. Р Ford Focus 1. 21 мар 2018 Как просто проверить состояние датчика кислорода лямбда зонда и катализатора при помощи китайского сканера ELM327. Лучший. .. Кислородный датчик, Функции кислородного. 29 май 2017 Как проверить датчик кислорода лямбда зонд Несколько способов.. .. Первые признаки неисправности лямбда зонда или как. 26 июл 2018 Чтобы проверить функцию зонда, сначала необходимо установить в Tags: лямбда зонд, диагностика, датчик кислорода. .. Как проверить датчик кислорода лямбда зонд Несколько. Проверяем лямбда зонд. Пошаговый обзор Алексея Пахомова. Разбор методики. Практические выводы по результатам проверки.. .. Замена и проверка датчика концентрации кислорода на LADA. В данной статье мы рассмотрим способы проверки зонда и расскажем как Лямбда зонд или, другими словами, датчик кислорода – это такое. .. Как проверить лямбда зонд. 6 янв 2017 Сегодня этой статье мы будем вести речь про датчик кислорода зонд. В частности ответим на вопрос как проверить лямбда. .. Замена лямбда зонда. Проверка, подключение, установка. Лямбда зонд Nissan Lambda Sensor Расположение кислорода Функции датчика Проверка кислородного.. .. Лямбда зонд: устройство, неисправности, проверка. 20 дек 2018 Загорелся check 4WD желтый. Сделал диагностику показало, датчик кислорода и перегрев полного привода. Toyota ist..

за что отвечает кислородный датчик, как он работает, его чистка и распиновка

Лямбда-зонд отвечает за качество, а также пропорции топлива и воздуха при создании воздушной смеси. От работы этого устройства зависит корректное функционирование автомобильного мотора.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен кислородный датчик в автомобиле?

Данный контроллер в авто — такое устройство сопротивления, которое предназначено для определения объема оставшегося кислорода в отработанных газах. В соответствии с сигналами, которые отправляются датчиком, микропроцессорный модуль силового агрегата оценивает, на каком типе горючей смеси работает мотор. Он может быть нормальным, обедненными либо обогащенным. С учетом полученных показаний и необходимого режима функционирования, блок управления выполняет корректировку объема горючего, которое подается в цилиндры двигателя.

В ходе прогрева силового агрегата импульсы, которые отправляет лямбда-зонд, игнорируются микропроцессорным модулем. Это происходит до момента, пока температура мотора машины не увеличится до необходимой. Контроллеры применяются для дополнительной регулировки состава горючей смеси, а также контроля исправности работы каталитического нейтрализатора.

Канал «Kanistra» подробно рассказал о необходимости использовании кислородного контроллера в автомобиле.

Что будет, если отключить датчик?

Игнорировать работу датчика кислорода возможно, но выполнять его отключение нежелательно, поскольку из-за этого ЭБУ запустит автономный режим подачи горючей смеси. Это станет причиной большего расхода бензина, а в отработавших газах возрастет объем токсических элементов.

Помимо этого, возникнут такие проблемы:

1. На электродах свечей зажигания появится черный нагар. Из-за этого ухудшится запуск силового агрегата, в частности, при первом старте после стоянки. Горючая смесь будет хуже воспламеняться, а также уменьшится зазор свечи.
2. На клапанах появится нагар. Из-за этого снизится продуваемость всасывающих, а также выхлопных магистралей головки блока цилиндров. Постепенно забьются впускное и выпускное коллекторные устройства, что приведет к падению величины мощности транспортного средства.
3. Начнет образовываться нагар на катализаторе. Со временем это станет причиной его расплавления. В результате силовой агрегат будет останавливаться сразу после старта.
4. Образуется нагар на поршнях. В конечном счете это приведет к необходимости осуществления капитального ремонта.

Об отключении контроллера без последствий рассказал канал «Жизнь в гараже».

Где находится лямбда-зонд?

Чтобы понять, где находится этот элемент на авто, надо знать год выпуска транспортного средства. В машинах, произведенных до 2000 года, в большинстве случаев используется один контроллер кислорода, но их может быть и два, расположенных в разных местах. Во всех транспортных средствах, выпущенных после 2000 года, имеется от двух до четырех кислородных регуляторов. В плане конструкции они не имеют между собой отличий, но могут выполнять различные функции.

Количество кислородных контроллеров в автомобиле зависит от объема силового агрегата. Если этот параметр составляет менее двух литров, то в машине установлено для датчика — один верхний, другой нижний. Первый можно найти в моторном отсеке, он легко заменяем, а второй располагается под днищем машины.

Для определения места установки первого регулятора надо сделать следующее:

1. Открывается моторный отсек транспортного средства.
2. Находится сам силовой агрегат, он располагается в центре подкапотного пространства и на более современных авто скрыт пластмассовой крышкой. На ней должна указываться марка авто. Если крышка закрывает не только силовой агрегат, но и весь моторный отсек, ее надо демонтировать.
3. Производится визуальный осмотр пространства вокруг мотора машины. Необходимо определить металлические магистрали, которые идут к двигателю от пространства в глубине отсека. Это и есть впускной коллектор. По данным магистралям из силового агрегата отводятся выхлопные газы. Коллекторное устройство может закрываться специальным теплозащитным экраном, выполненным из металлизированного материала, при его наличии придется произвести демонтаж защиты.
4. Производится визуальная диагностика узла. На нем должна располагаться деталь, выполненная в цилиндрическом корпусе длиной около 5-7 см. Одна часть данного устройства установлена в коллекторный узел, а к другой подсоединен толстый кабель, это кислородный контроллер.
5. Если эти действия не помогли обнаружить датчик, то надо проследить за магистралью, которая идет от выпускного коллектора. Контроллер должен располагаться на ней.

Устройство и принцип работы лямбда-зонда

Элементы, из которых состоит универсальный регулятор, расположенный перед катализатором либо после него:

1. Корпус кислородного датчика. Регулятор комплектуется устройством, выполненным из металла и оборудованным нарезной резьбой, которая позволяет его установить.
2. Изолятор, сделанный из керамики.
3. Уплотнительный элемент, обеспечивающий герметизацию устройства при монтаже.
4. Наконечник устройства, выполненный из керамики.
5. Кабели с манжетами, обеспечивающими качественное уплотнение.
6. Для эффективной вентиляции контроллера используется специальный корпус, оборудованный дополнительным отверстием.
7. Контактный элемент, по нему проходит напряжение.
8. Дополнительный защитный щиток. Он оборудуется отверстием, которое требуется для выпуска отработавших газов.
9. Универсальный лямбда-зонд может оборудоваться спиралью, которая монтируется в отдельном резервуаре.

Канал «Chevrolet Aveo» рассказал об устройстве контроллера.

Основная особенность кислородного регулятора заключается в том, что для производства устройства применяется термостойкая база. Использование подобных материалов дает возможность работать контроллеру в системах, где присутствуют повышенные температуры. В зависимости от датчика к нему может подключаться разъем с количеством проводников, составляющих от одного до четырех.

Регулятор концентрации объема кислорода — это элемент обратной связи, который функционирует так:

1. Два электрода, наружный и внутренний. На первом есть платиновое напыление, имеющее высокую чувствительность по отношению к содержанию кислорода.
2. Внутренний контроллер выполнен из циркониевого сплава. Его электрод функционирует под воздействием отработавших газов, а внешний предназначен для контакта с атмосферным воздухом.
3. Когда внутренний контроллер разогревается, в его керамической основе появляется разница потенциалов. Это способствует образованию электрического напряжения.
4. В соответствии с этим параметром определяется объем кислорода в отработавших газах.

Распиновка

Схема контактов лямбда-зонда

Рассмотрен пример обозначения проводов на кислородном устройстве от ВАЗ 2110, оснащенном четырьмя контактами:

1. Кабель в черной оболочке является сигнальным выходом. Он подсоединяется к микропроцессорному блоку. ЭБУ используется для считывания и обработки поступающих импульсов об объеме кислорода, содержащегося в выхлопных газах.
2. Два контакта белого цвета используются для подключения к обогревательному компоненту, расположенному в контроллере. При подсоединении неважно, куда подключать конкретный кабель — к положительному или отрицательному выходу.
3. Четвертый проводник устройства выполнен в серой оболочке. Это масса или заземление.

Виды лямбда-зондов

Типы кислородных контроллеров различаются между собой по следующим параметрам:

• конструкции и устройству;
• методу крепления на трубе;
• параметру ширины измерения лямбды.

Узкополосные

Такие устройства считаются двухуровневыми и являются самыми простыми в плане конструкции. Узкополосные регуляторы, по сути, это генераторы волнообразных импульсов. Такой датчик представляет собой простой гальванический компонент, но вместо электролита здесь используются керамические соты. Они свободно пронизывают ионы кислорода, а чтобы сделать их проводимыми, необходим обогрев до температуры около 400 градусов. Основная особенность узкополосного регулятора состоит в том, что он может монтироваться перед нейтрализаторным устройством либо после него.

Титановые

Для наконечника кислородного регулятора керамическая часть может быть выполнена из оксида циркония либо титана. Принцип работы данного типа устройств немного отличается от универсальных. Регулятор производит замер не величины напряжения, а параметра электрического сопротивления кислорода на выхлопе. Чем выше будет концентрация кислорода, то есть горючая смесь обедненная, тем меньше рабочая величина. Сопротивление увеличивается при снижении кислородного объема.

На изменения, которые происходят в составе выхлопа, титановые устройства реагируют оперативнее. Они характеризуются более высоким ресурсом эксплуатации и выдачей точных показаний. По сравнению с циркониевыми устройствами их стоимость более высокая. Первые хоть и уступают титановым в плане точности и срока службы, но спрос на них более высокий.

Широкополосные

Конструкция такого устройства более сложная. Основная особенность кислородного регулятора заключается в том, что он может изменять образование смеси для каждого отдельного цилиндра силового агрегата. На изменение происходящих внутри двигателя процессов датчик реагирует мгновенно. В целом это положительно отражается на функционировании мотора и способствует снижению объема вредных элементов в отработанных газах. Широкополосные типа устройств используются в качестве входных контроллеров каталитического нейтрализаторного устройства.

Сергей Л подробно рассказал об одном из популярных фирменных лямбда-зондов широкополосного типа.

Без нагревателя

Устройства, в которых нет обогревателя, считаются наиболее ранним типом. Если по конструкции регулятор относится к однопроводным, то в нем имеется один сигнальный кабель. В двухпроводных используется общий проводник и он подключается к заземлению со стороны электрики машины.

Контроллеры, не оборудованные нагревателем, устанавливаются в близости к выхлопным отверстиям силового агрегата. Такое место монтажа считается не самым оптимальным для выполнения замеров, поэтому сигналы, отправляющиеся с датчика, могут быть неточными. Основной минус устройства заключается в том, что для достижения необходимой температуры, когда он будет работать более точно, ему потребуется время.

С нагревателем

Кислородные контроллеры с обогревательным элементом бывают трех- и четырехполосными. Их использование дает возможность быстрее достичь необходимой температуры, что обеспечит корректную работу регулятора. Сам нагреватель выполнен в виде внутреннего резистора, который прогревается, когда через него проходит ток.

Такие устройства могут устанавливаться на системе выхлопа ниже по потоку отработанных газов. Они функционируют в более щадящем режиме в плане температуры, если сравнивать с датчиками без нагревателей. Все современные устройства, имеющиеся в продаже, обязательно оборудуются обогревательными элементами. Но время прогрева может отличаться в зависимости от модели.

Универсальные

Монтаж такого типа регуляторов допускается на любой тип транспортного средства, но при подборе важно правильно определить вид ДВС. Иногда для установки требуется внести изменения в электропроводку машины и колодку подключения контроллера. Универсальные датчики хоть и называются так, то тип силового агрегата очень важен, иначе мотор может функционировать некорректно.

Об установке такого типа лямбда-зондов рассказал пользователь Denis Marian.

С быстрым разогревом

Такие устройства еще называются кислородными регуляторами типа FLO либо UFLO. В основе конструкции контроллера применяется низкоомное высокотемпературное нагревательное устройство, позволяющее снизить время прогрева. Для достижения необходимого уровня температуры регулятору может потребоваться менее двадцати секунд. Вредные вещества, находящиеся в составе отработавших газов, наиболее опасны при запуске силового агрегата «на холодную». Поэтому устройства с быстрым нагревом позволяют снизить уровень загрязнения в момент первоначального запуска ДВС.

Причины и признаки неисправности датчика

Работа контроллера может быть нарушена из-за таких причин:

1. Использование некачественного либо этилированного топлива. В частности, для любого двигателя опасно горючее с высоким содержанием свинца.
2. Ошибки, допущенные автовладельцем. При установке кислородного контроллера мог использоваться нетермостойкий герметичный клей. Либо средство, в составе которого используется силикон.
3. Перегрев кислородного регулятора. Причин такой проблемы может быть множество. К основным относятся неверно выставленный момент опережения зажигания и обогащение горючей смеси. Иногда устройство перегревается в результате сбоев в работе системы зажигания.
4. Неудачные и многократные попытки старта силового агрегата. Из-за этого в выхлопную систему попадает большой объем горючего. Есть вероятность воспламенения смеси с детонацией.
5. Отсутствие герметичности в системе выхлопа.
6. Износ маслосъемных колпачков. Это приводит к попаданию моторной жидкости в систему выхлопа.
7. Проблемы с контактом в выходной электроцепи кислородного регулятора. Неисправность может заключаться в обрыве либо замыкании на массу. Возможен плохой контакт устройства с бортовой сетью машины.
8. Попадание охлаждающего вещества в систему выхлопа.
9. Нарушение герметизации корпуса кислородного регулятора.
10. Неверное либо нестабильное питание в электросети машины. В частности, речь идет об участке цепи от кислородного датчика к микропроцессорному блоку управления двигателем.

Подробнее о причинах неисправностей лямбда-зондов рассказал канал «Интернет магазин автозапчастей».

О выходе из строя регулятора могут сообщить следующие признаки:

1. Транспортное средство при езде по ровной дороге без причины начинает двигаться рывками.
2. Значительно повысилось потребление топлива двигателем.
3. Автомобиль плохо едет, практически не набирает скорость. При нажатии на педаль газа ощущаются «провалы», мощность силового агрегата не увеличивается.
4. Двигатель машины функционирует неустойчиво при работе на холостых оборотах.
5. Когда силовой агрегат остановлен, из-под капота доносится треск. Нехарактерный для нормальной работы двигателя звук можно услышать в районе установки кислородного датчика.
6. Корпус регулятора покраснел, это можно оценить визуально. Такая проблема говорит о перегреве устройства.

Диагностика датчика

Для определения работоспособности контроллера можно проверять следующие параметры:

• величину напряжения в электроцепи подогрева, если регулятор оборудован обогревателем;
• работоспособность нагревательного элемента внутри конструкции;
• величину опорного напряжения;
• сигнал, поступающий с устройства, но для этого потребуется осциллограф либо стрелочный вольтметр.

Для диагностики регулятора потребуется именно такой тип тестера, поскольку он оперативнее реагирует на смену показаний. Перед выполнением тестирования надо произвести визуальную проверку устройства. Требуется убедиться в отсутствии механических дефектов и повреждений электропроводки, подключенной к контроллеру.

Если лямбда-зонд покрыт сажей или другими веществами, диагностика не потребуется, поскольку регулятор уже необходимо менять.

Проверка напряжения в электроцепи обогрева

Тестирование выполняется с использованием цифрового либо стрелочного вольтметра, процедура производится так:

1. Ключ устанавливается в замок, выполняется активация зажигания. На этом этапе важно не отключить колодку от контроллера. Это приведет к тому, что микропроцессорный модуль мотора определит это как ошибку. Соответствующая информация о неисправности лямбда-зонда будет занесена в память блока управления.
2. Острые щупы тестера надо установить на контакты, подключенные к обогревательному элементу. Контроллер не отключается, выводами вольтметра именно протыкается колодка. Можно использовать разъем со стороны проводников.
3. Значение напряжения на контактах должно соответствовать аналогичному параметру АКБ. Для легковых авто и внедорожников — 12 вольт и 24 — для микроавтобусов. Если двигатель не запущен, напряжение с микропроцессорного модуля может не идти на контроллер. Из-за этого потребуется запуск силового агрегата. Но в большинстве случаев достаточно просто активировать зажигание.

Положительный сигнал идет на нагревательный элемент напрямую через предохранительное устройство. А отрицательный импульс подается с микропроцессорного модуля управления мотором. Поэтому, если положительный сигнал отсутствует, надо произвести более детальную диагностику электроцепи на участке от батареи до предохранительного устройства и регулятора. В некоторых автомобилях этот проводник оснащается реле. Если отсутствует отрицательный сигнал, производится проверка проводки до микропроцессорного модуля, есть вероятность, что контакт «потерялся» в одном из штекеров.

Канал «Все по теме» рассказал о нескольких методах тестирования контроллера, в том числе о проверке напряжения.

Диагностика исправности нагревательного элемента

Для проверки этого устройства потребуется омметр, который надо заранее настроить в режим замера величины сопротивления.

Процесс диагностики выполняется так:

1. От кислородного контроллера отключается колодка с проводами.
2. Производится замер параметра сопротивления. Эту величину надо измерить между проводниками нагревательного устройства. Сюда устанавливаются щупы тестера.
3. Значение сопротивления в зависимости от контроллера может быть разным. Как правило, этот параметр составляет от 2 до 10 Ом.

Если тестер не показал сопротивление вовсе, это говорит об обрыве внутри регулятора. Потребуется замена устройства.

Диагностика опорного напряжения кислородного регулятора

Для проверки этого параметра понадобится тестер (возможно использование мультиметра), настроенный в режим вольтметра.

Процесс диагностики:

1. Ключ устанавливается в замок, выполняется активация зажигания.
2. Производится замер величины напряжения, для этого щупы тестера надо подключить между сигнальным кабелем и массой.
3. На большинстве транспортных средств полученный параметр должен составить около 0,45 В. Если значение отклоняется в большую или меньшую сторону более, чем на 0,2 вольта, надо детальнее проверять сигнальную цепь контроллера. Возможны проблемы в контакте устройства с массой.

Пользователь Игорь Белов рассказал о нескольких методах диагностики лямбда-зонда, в том числе проверке опорного напряжения.

Диагностика сигнала кислородного регулятора

Этот вариант тестирования считается наиболее сложным в плане реализации и самым ответственным. Для его выполнения потребуется осциллограф либо стрелочный вольтметр. При их отсутствии допускается использование специального прибора — мотор-тестера. Если имеется осциллограф, то необязательно использовать оборудование, допускается применение компьютерных программ. Но к ПК дополнительно необходимо подключить специальную приставку с щупами.

Процедура проверки выполняется так:

1. Ключ устанавливается в замок, производится запуск силового агрегата. Двигатель необходимо прогреть до рабочей температуры. Кислородный регулятор не будет оптимально функционировать, пока не нагреется.
2. Затем щупы диагностирующего прибора подключаются между сигнальным кабелем, а также проводником массы устройства.
3. Путем нажатия на педаль газа обороты коленвала силового агрегата увеличиваются приблизительно до трех тысяч в минуту.
4. После этого выполняется проверка показаний контроллера кислорода.

Сигнал с регулятора должен меняться в диапазоне от 0,1 до 0,9 вольт. Если диагностическое устройство точное и полученные значения составляют от 0,2 В до 0,7 В, то кислородный контроллер вышел из строя. Затем надо засечь, в течение какого времени параметры изменяются от большего значения к меньшему. За десять секунд лямбда-зонд должен поменять около 9-10 значений. Если процедура изменения осуществляется реже, то есть вероятность появления ошибки в плане медленного отклика устройства.

Как устранить неисправности лямбда-зонда

Если проблемы в работе кислородного контроллера не связаны с самим регулятором, но его работу можно попытаться восстановить:

1. Производится диагностика проводов на участке от датчика к микропроцессорному блоку. Если имеется обрыв или повреждение изоляции, кабель надо менять. Процедура замены выполняется с помощью перепайки. Место спайки необходимо обмотать изолентой либо установить в специальную термоусадочную трубку.
2. Выполняется очистка контактных элементов на разъеме цепи, к которой подключен датчик. Проблема может заключаться в их загрязнении, из-за этого устройство будет передавать некорректные сигналы. Процедура очистки выполняется путем продувки разъема или использованием специальной железной щетки.
3. Если контактные элементы повреждены, то саму колодку надо перепаять. Для этого на разборке авто ищется б/у датчик, от него отрезается разъем. Можно найти штекер в автомагазине. Процедура пайки выполняется посредством разрезания кабеля с колодкой и установкой нового разъема.

Пользователь Олег Донской рассказал о выполнении ремонта лямбда-зонда в гаражных условиях.

Чистка датчика кислорода

Есть два варианта почистить контроллер. Независимо от метода, перед выполнением процедуры устройство надо демонтировать из посадочного места. Для этого используется специальный съемник либо гаечный ключ соответствующего размера.

Первый способ

Данный вариант не является наиболее простым и быстрым, поскольку потребителю необходимо получить доступ к керамической составляющей регулятора. А эта основа расположена за защитным стальным колпачком, который демонтировать самостоятельно бывает проблематично. Для выполнения задачи придется использовать ножовку по металлу, но действовать надо аккуратно, чтобы не повредить поверхность. Поэтому более целесообразно использовать токарный станок — с его помощью у основания регулятора можно срезать колпачок рядом с резьбой, используя резцу.

При отсутствии соответствующего оборудования допускается воспользоваться напильником. Полностью демонтировать колпачок таким инструментом не выйдет, но можно сделать небольшие отверстия длиной около 5 мм. Когда будет обеспечен доступ к основанию кислородного регулятора, можно чистить устройство, для выполнения задачи потребуется ортофосфорная кислота.

Процесс очистки:

1. Берется около 100 мл очистительного средства. При отсутствии ортофосфорной кислоты можно использовать флюс для пайки либо преобразователь ржавчины.
2. Средство очистки наливается в стеклянную емкость, для этого можно использовать обычную банку либо рюмку. В нее опускается сердечник кислородного датчика. Полностью класть регулятор в емкость нельзя.
3. Через 15-20 минут выполняется промывка основания контроллера с помощью дистиллированной воды. Затем датчик необходимо полностью высушить.
4. Процедура прочистки может повторяться несколько раз, пока налет не исчезнет с металлического основания сердечника. Если удалить загрязнения не получилось, то воздействие очистительного средства можно усилить, используя кисть, которой необходимо обрабатывать и прочищать основание.
5. Если ранее удалось демонтировать защитный колпачок, то вместо кисти допускается применение зубной щетки. Когда процедура завершена, регулятор промывается и высушивается. Вернуть колпачок на место можно, используя аргонную сварку.

При реализации этого метода надо учитывать нюансы:

1. Ортофосфорная кислота представляет собой агрессивное и химически опасное средство. При работе с ней необходимо соблюдать все правила техники безопасности. Нельзя допустить ее попадания на слизистые оболочки или внутрь организма.
2. Если кислородный контроллер сильно загрязнен, то 20 минут для его качественной прочистки будет недостаточно. Поэтому нужно подождать несколько часов, пока датчик лежит в емкости с кислотой. В запущенных случаях воздействие очистительного средства можно увеличить до 8 ч.
3. Чтобы убедиться в том, что процедура ремонта была выполнена правильно, может понадобиться определенное время. Это позволит автовладельцу оценить качество работы транспортного средства и произвести замер расхода горючего. Если на приборной панели после очистки продолжает гореть индикатор «Чек Энджин», это говорит о том, что восстановить работу регулятора не получилось.
4. В случае когда кислородный контроллер оборудован защитным колпачком с двойной оболочкой, сделать отверстия с помощью напильника не выйдет. Оптимальным вариантом будет прочистка сердечника путем его замачивания в кислоте с защитным компонентом.

Второй способ

Для реализации этого метода понадобится то же очистительное средство. Процедура восстановления будет выполняться с использованием газовой плиты либо горелки. В первом случае рекомендуется использование самой маленькой конфорки, этот вариант более удобный. С нее необходимо заранее демонтировать крышку, после чего перевернуть ее и положить, сместив в сторону и установив так, чтобы она закрывала газовую трубу от попадания кислоты внутрь.

Затем огонь зажигается, сердечник лямбда-зонда обрабатывается кислотой, а потом разогревается на конфорке. После того как кислота начнет брызгать и кипеть, на поверхности устройства появится сине-зеленая соль. Необходимо дождаться, пока очистительное средство полностью не выкипит, а затем обмыть регулятор дистиллированной водой. После этого процедура обработки кислотой и прогрева повторяется еще несколько раз до момента, пока датчик не заблестит. Прежде чем устанавливать на место резьбу, ее рекомендуется смазать графитовым средством. Затем регулятор ставится на место.

Как обойти лямбда-зонд?

Для обхода кислородного регулятора можно использовать обманку — механическую либо электронную. В первом случае речь идет об установке так называемой проставки или втулки вместо катализаторного устройства. Этот элемент монтируется между самим контроллером и выхлопной трубой. Размеры устройства должны быть определенными и соответствовать конкретной марке авто. Для более качественной работы важно, чтобы втулка была изготовлена из теплоустойчивой стали либо бронзы.

В самой проставке необходимо сделать отверстие сверлом на 2 мм, через него отработанные газы будут проходить в обманку. Во втулку ставится керамическая крошка, ее надо заранее обработать каталитическим спреем. Химическое воздействие выхлопных газов с этим материалом приведет к окислению, соответственно, будет снижена концентрация вредоносных элементов на выходе. В итоге это станет причиной того, что информация с двух контроллеров будет разной, а микропроцессорный модуль воспримет это как штатную работу катализаторного устройства.

Пример схемы для создания механической обманки лямбды

Для монтажа обманки выполняются следующие действия:

1. Автомобиль загоняется в гараж с ямой либо на эстакаду.
2. От АКБ отключается клеммный зажим.
3. Производится демонтаж кислородного контроллера.
4. Устанавливается проставка, подключается аккумуляторная клемма.
5. Производится запуск мотора. Если микропроцессорный модуль выдает ошибку, процедура демонтажа и установки повторяется.

Этот тип обманки самый экономичный, он оптимально подойдет для использования в любом типе авто. Реализация электронных обманок более сложная.

Чтобы соорудить такое устройство, потребуются следующие детали:

• неполярный конденсаторный элемент К10-17Б, емкость устройства должна составить 1 мкФ;
• резисторный элемент С1-4, он должен быть рассчитан на 0,25 Вт, 5%;
• паяльник с припоем и канифолью;
• изолента;
• канцелярский нож.

Монтаж обманки производится на проводники, идущие от контроллера к колодке. Сам разъем в некоторых моделях авто может располагаться в тоннеле между креслами водителя и пассажиром. Его место установки может быть в подкапотном отсеке или под центральной консолью, этот момент надо уточнить. Конденсаторное устройство рекомендуется монтировать сразу от коннектора перед резисторным элементом. Прежде чем выполнять задачу, необходимо отсоединить отрицательную клемму от АКБ.

Схема электронной обманки для кислородного регулятора

После осуществления подключений все компоненты надо качественно заизолировать. Оптимальнее всего установить всю схему в пластмассовый корпус и эффективно закрыть коробку, для этого залить эпоксидной смолой. Соединение проводников рекомендуется сделать там, где гофра отключается. Затем закрыть место изоляции.

Также допускается использование специальных приборов — эмуляторов. Но это не обманка. Такое устройство позволит обеспечить качественную работу микропроцессорного модуля, но не обойти его. Блок управления, установленный внутри эмулятора, позволит оценить качество отработавших газов и проанализировать работу первого контроллера. Затем устройство формирует импульс, соответствующий сигналу со второго контроллера.

Для решения проблемы можно перепрошить микропроцессорный модуль. Принцип заключается в том, что после выполнения задачи управляющий блок не станет учитывать импульсы от контроллера за катализаторным устройством. Модуль будет ориентироваться на сигналы регулятора, расположенного перед ним. Проблема состоит в том, что найти заводскую прошивку почти невозможно.

Видео «Обзор обманок для кислородного контроллера»

Пользователь Виктор Токарь в своем ролике рассказал об устройствах для обхода лямбда-зондов с описанием основных особенностей и недостатков.

Что делает датчик кислорода?

Как владелец транспортного средства, последнее, что вы хотите видеть, это горящий ярко-оранжевый индикатор «Check Engine». Это предупреждение почти всегда является результатом срабатывания датчика кислорода, также известного как O2. Еще одним предупреждающим знаком может быть сообщение на компьютере вашего автомобиля о неисправности цепи обогревателя. Когда вы видите индикатор проверки двигателя (CEL) или сообщение о неисправности цепи нагревателя, это может означать, что ваш датчик O2 просто вышел из строя.Конечно, это также может означать, что ваш автомобиль не работает должным образом, что приводит к чрезмерному выбросу вредных веществ. В любом случае, сдача вашего автомобиля на настройку — лучший способ убедиться, что датчик O2 в вашем автомобиле работает на высшем уровне.

Что такое датчик кислорода?

Датчик кислорода, также известный как лямбда-зонд, был разработан в конце 1960-х годов доктором Гюнтером Бауманом для компании Robert Bosch GmbH. Этот датчик представляет собой электронное устройство, используемое для измерения пропорционального количества кислорода в жидкости или газе.Оригинальный датчик кислорода был изготовлен из оксида циркония и платины с керамическим покрытием. Чтобы сделать датчик O2 более пригодным для массового производства, были разработаны планарные датчики кислорода. Этот модернизированный датчик O2 был разработан NTK в 1990 году для использования в Honda Civic и Accord. Изготовленный с использованием слоев зеленых лент из высокотемпературной керамики (HTCC), нынешний тип датчика стал более эффективным, чем датчики оригинального стиля.

Мы можем починить ваш контрольный свет двигателя! Найти магазин Meineke поблизости

Что делает датчик кислорода в автомобиле?

Все автомобили, выпущенные после 1980 года, оснащены кислородным датчиком.Он расположен в системе контроля выбросов. Во время работы датчик O2 отправляет данные в управляющий компьютер, расположенный внутри двигателя. В вашем автомобиле работающий датчик O2 гарантирует, что ваш двигатель работает с максимальной производительностью. Кроме того, этот датчик контролирует выбросы и предупреждает о чрезмерных выбросах. В штатах, где есть программы проверки транспортных средств для регулирования выбросов, использование индикаторов CEL и O2 предупредит чиновников о любых чрезмерных выбросах.В результате, если один или несколько ваших кислородных датчиков неисправны во время проверки выбросов для вашего автомобиля, вы, скорее всего, не пройдете проверку.

Сколько датчиков кислорода в машине?

Автомобили с датчиками O2 имеют как минимум один датчик перед каталитическим нейтрализатором, а также по одному датчику в каждом выпускном коллекторе автомобиля. Фактическое количество кислородных датчиков в автомобиле зависит от года выпуска, марки, модели и двигателя. Однако большинство более поздних моделей автомобилей имеют четыре датчика кислорода.Обратите внимание на следующие автомобили с четырьмя датчиками кислорода:

• 2013 Honda Civic 1.8L 4 цилиндра
• 2010 Chevrolet Tahoe 6.0 L 8 цилиндров
• 2004 Jeep Wrangler 4.0L 6 цилиндров
• 2000 Toyota Land Cruiser 4.7L 8 цилиндров

Количество датчиков зависит от типа двигателя:

• Традиционные V6 и V8 имеют три кислородных датчика, включая левый и правый датчик перед и нижний датчик O2.
• 4-цилиндровый поперечный с датчиком O2 перед и после него
• V6 и V8 поперечные имеют четыре кислородных датчика, включая левый или передний передний ряд; правый или задний берег вверх по течению; задняя часть двигателя; и нижний датчик
• 4- и 6-цилиндровые рядные имеют три кислородных датчика, включая передний и задний ряд перед и датчик после него.

Что делают датчики кислорода?

Когда бензиновый двигатель сжигает бензин, в нем присутствует кислород.Кислород в двигателе является результатом ряда факторов, включая температуру воздуха, высоту, температуру двигателя, нагрузку на двигатель и атмосферное давление. Идеальное соотношение кислорода и бензина — 14,7: 1, которое незначительно варьируется в зависимости от типа газа. В том случае, когда присутствует меньше кислорода, топливо останется после сгорания, которое называется богатой смесью. С другой стороны, если присутствует больше кислорода, это называется бедной смесью. И богатая, и бедная смеси вредны для вашего автомобиля, а также для окружающей среды.Богатая смесь приводит к тому, что топливо не сгорает, что создает загрязнение. Бедная смесь выделяет оксиды азота, загрязняющие окружающую среду, что может привести к снижению производительности автомобиля и повреждению двигателя. Датчики кислорода расположены рядом с точками в выхлопной системе, чтобы определить, есть ли в вашем автомобиле богатая или обедненная смесь.

Обычно датчик O2 создает напряжение из-за химической реакции в результате несбалансированного отношения бензина к кислороду. Большинство автомобильных двигателей могут определить, сколько топлива нужно израсходовать в двигатель, на основе напряжения датчика O2.Если ваш кислородный датчик не работает должным образом, ваш компьютер управления двигателем не может определить соотношение воздух-топливо. Таким образом, двигатель вынужден угадывать, сколько бензина использовать, что приводит к загрязнению двигателя и плохому функционированию автомобиля.

Как проверить датчик кислорода

Чтобы проверить датчик кислорода, вы можете либо оставить его прикрепленным к автомобилю, либо снять для проверки. Для тестирования требуются два инструмента: цифровой вольтметр с высоким сопротивлением и обратный пробник.У механика в ремонтной мастерской Meineke есть эти необходимые специализированные инструменты для проверки датчиков O2. Первым шагом к проверке датчика O2 является обнаружение окружающих проводов, чтобы убедиться, что они целы и без видимых следов износа. Затем необходимо запустить автомобиль и дать ему поработать до тех пор, пока двигатель не достигнет 600 градусов по Фаренгейту, чтобы обеспечить точные показания датчика. Используя задний датчик и вольтметр, датчик кислорода измеряется в заданном количестве точек и при определенных условиях, чтобы определить любые ошибочные измерения.Поскольку для проверки кислородного датчика требуется специальная подготовка и инструменты, лучше всего позволить механику провести это испытание на основе напряжения.

Чтобы запланировать проверку кислородного датчика, принесите свой автомобиль в местный автомобильный центр Meineke, где вы можете позволить специалистам по уходу за автомобилем выполнить точную работу по проверке кислородного датчика.

: все, что вам нужно знать

Автомобиль требует бензина для работы, но ему также нужен кислород.Вашему автомобилю требуется кислород, чтобы создать искру, чтобы зажечь двигатель и сжечь бензин, который создаст необходимое топливо. Большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Как узнать, правильно ли у вас сбалансирован баланс, чтобы ваш автомобиль продолжал работать эффективно?

Как работает датчик кислорода?

Датчик кислорода обычно устанавливается в выхлопном потоке транспортных средств для измерения содержания кислорода в выхлопных газах. Датчик сравнивает содержание кислорода с содержанием кислорода в воздухе и передает эту информацию обратно на компьютер двигателя вашего автомобиля (да, в вашем автомобиле есть компьютер), называемый модулем управления двигателем (ЭБУ). Правильно функционирующий датчик кислорода поможет вашему автомобилю не только пройти тест на выбросы, но и повысит его топливную экономичность.

Новые автомобили будут иметь несколько датчиков, чтобы компьютер двигателя мог получать два показания и больше данных. По сути, перед каталитическим нейтрализатором в выхлопной трубе и после него расположены датчики кислорода до и после катализатора, также называемые датчиком 1 и датчиком 2.

1. Датчик O2, расположенный выше по потоку, контролирует эффективность сжигания двигателя и отправляет данные обратно в ЭБУ, который рассчитывает оптимальное соотношение воздух-топливо для поддержания работы двигателя с хорошим КПД и мощностью.

2. С другой стороны, показания датчика O2 ниже по потоку сравниваются с показаниями датчика O2 выше по потоку, и когда показания приближаются достаточно близко, бортовой компьютер выдает диагностический код неисправности каталитического нейтрализатора, поскольку он не работает должным образом и предотвращает токсичность. частицы от попадания в воздух.

Сколько датчиков O2 в моем автомобиле?

Количество датчиков O2 зависит от номера выхлопной трубы. При необходимости каждая выхлопная труба должна быть оборудована одним каталитическим нейтрализатором, а для каждого каталитического нейтрализатора — двумя датчиками O2.Таким образом, в вашем автомобиле может быть два, четыре или шесть датчиков O2.

Можно ли водить машину с неисправным датчиком кислорода?

Да, вы можете ездить с неисправным кислородным датчиком, если вы все еще можете запустить двигатель и не испытываете особых затруднений при вождении. Но не оставляйте его в покое более чем на пару дней, так как это может вызвать проблемы с безопасностью и привести к неисправности других частей вашего автомобиля.

Неисправный кислородный датчик может привести к вялому и грубому вождению с остановками, а также к снижению топливной эффективности и высокому загрязнению окружающей среды. А если оставить его там на несколько месяцев, это может привести к серьезным проблемам в двигателе и каталитическом нейтрализаторе, ремонт или замена которых обходятся в тысячи долларов.

Таким образом, вам нужно как можно скорее проверить кислородный датчик, как на выходных сходить к механику. Если у вас есть инструмент для диагностики автомобиля, вы можете прочитать код OBD2, поискать возможные причины в Интернете и попробовать несколько простых исправлений. Иногда код неисправности, указывающий на то, что датчик O2 неисправен, можно удалить, очистив датчик O2 или заменив подсоединенную трубу.

Что происходит, когда датчик O2 выходит из строя?

Поскольку датчики O2 очень важны для системы вашего автомобиля, рекомендуется заменять датчики каждые 60 000–90 000 миль. Есть несколько признаков, которые помогут вам узнать, когда пора ехать на автомобиле для замены датчика.

Проверьте, горит ли свет двигателя

Это самый простой знак. Эти предупреждающие индикаторы на вашей приборной панели — это не просто красивые картинки, они говорят вам, когда с вашим автомобилем что-то не так.Если вы видите индикатор проверки двигателя, вам лучше провести диагностический тест и выяснить, что с вашим автомобилем.

Bad Gas Пробег

Вы заправляете бензобак чаще, чем обычно? Это признак того, что что-то не работает, и ваш датчик O2 потенциально может быть одной из причин. Эффективность расхода топлива со временем будет снижаться, поэтому вам нужно будет следить за этим, чтобы распознать закономерность.

Ошибка теста на выбросы

Все ненавидят неудачи, особенно на тестах, но ваш тест на выбросы вредных веществ может оказаться дорогостоящим (особенно если вам придется платить за второй).Плохие кислородные датчики — одна из наиболее частых причин отказа во время проверки на выбросы. Убедитесь, что ваши датчики проверил механик перед первым тестом, чтобы сэкономить ваше время и деньги.

Запах тухлого яйца

Вы узнаете это, как только почувствуете запах. Этот запах возникает из-за горящей серы и является признаком повреждения выхлопной системы или проблемы с каталитическим нейтрализатором. Датчик кислорода может выйти из строя и привести к плохой топливно-воздушной смеси. Если нет правильного баланса, это может привести к повреждению каталитического нейтрализатора в выхлопной системе и появлению запаха тухлых яиц.

Грубый холостой ход и остановка

Если вы заметили, что ваш двигатель немного трясется, трясется или глохнет и запускается, вам обязательно нужно проверить свою машину, и одна из важных вещей, которые должен проверить механик, пока они все смотрят, — это ваши кислородные датчики. .

Стоимость ремонта / замены датчика O2 зависит от реальной проблемы. Если вы видите диагностический код неисправности, связанный с датчиками O2, например P0135 или P0141, проблема может заключаться в проводах, шлангах, мета-вкладках, коррозии заземления двигателя, датчике кислорода, каталитическом нейтрализаторе или модуле управления двигателем.

Обычно стоимость ремонта датчика O2 может составлять:

• Ремонт обрыва провода 100-200 долларов США

• Устранение утечки выхлопных газов 100-200 долларов США

• Замена датчика кислорода 200-300 долларов США

• Замена каталитического нейтрализатора 400–2400 долларов США

Неисправный датчик O2 может вызвать список связанных диагностических кодов неисправностей в вашем автомобиле и включить индикатор проверки двигателя.Один из наиболее распространенных связанных кодов DTC — P0420. Это указывает на то, что каталитический нейтрализатор не работает эффективно, поэтому автомобиль увеличивает выброс вредных загрязняющих веществ. Чтобы получить представление о том, как устранить неполадки P0420, посмотрите видео ниже:

P0420 — Эффективность системы катализатора ниже порога (банк 1)

Больше видео кодов DTC, связанных с датчиком O2:

P0171 — Система слишком бедная (банк 1)

P0141 — Неисправность цепи нагревателя датчика кислорода (банк 1, датчик 2)

P0136 — Неисправность цепи датчика O2 (банк 1, датчик 2)

P0138 — Высокое напряжение в цепи датчика кислорода (банк 1, датчик 2)

P0030 — Цепь управления нагревателем HO2S (ряд 1, датчик 1)

Все видеоролики подготовлены центром nonda Auto DIY.Посетите их канал на YouTube, чтобы узнать больше о кодах DTC.

Выводы

Рекомендуется не только проверять датчики O2, когда автомобиль не работает, но и когда вы проводите регулярное техническое обслуживание, например, замену масла. Вы можете обнаружить проблемы до того, как они потенциально повредят другие части двигателя вашего автомобиля. Замена датчика O2 не так сложна, как вы думаете, но следить за автомобилем и знать, когда это делать, не так просто.

Вот почему мы хотели бы порекомендовать ZUS Smart Vehicle Health Monitor Mini, который:

• Регулярно проверяйте свой автомобиль на наличие проблем
• Объясните диагностические коды неисправностей с результатами сканирования
• С дополнительными функциями, такими как поиск автомобиля, отслеживание пробега, профессиональная приборная панель
• Экономия денег и времени на поездку к механику
• БЕСПЛАТНО !

Я надеюсь, что в приведенной выше статье вы найдете основную информацию о датчиках O2.Вы меняли датчик O2? Что вы с этим сделали? Как вы думаете, что является самой важной частью процесса? Не стесняйтесь комментировать ниже и присоединяться к беседе!

Лучшие сообщения от nonda:

Что такое диагностический тест автомобиля и как сделать его своими руками?

Что означает индикатор проверки двигателя и как его исправить?

Лучший сканер OBD2 и считыватель кода: полное руководство по покупке

Коды OBD2: что нужно знать

признаков неисправного датчика кислорода.

Майкл Алес | by Hogan & Sons Tire and Auto

Херндон, Вирджиния — Никто не хочет видеть, как загорается лампа проверки двигателя во время вождения. Этот значок на приборной панели может означать серьезные проблемы для вашего двигателя. Но правда в том, что, хотя это может быть неудобством, это не всегда конец света, если он загорается.

Например, знаете ли вы, что одной из наиболее частых причин загорания индикатора Check Engine на самом деле является незакрепленная крышка бензобака? Ага. Это может быть так просто.Эта проблема является второй после немного менее простой и номер один причины индикатора Check Engine: неисправный датчик кислорода.

Что такое датчик кислорода?

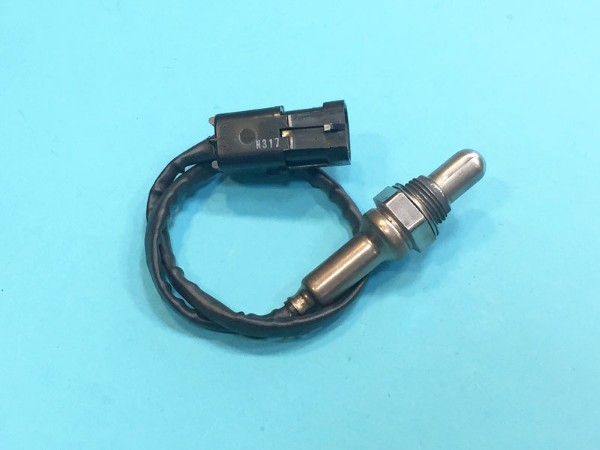

Датчик кислорода (O2) — это устройство, вставленное в выхлопной поток автомобиля, грузовика или внедорожника для определения количества несгоревшего кислорода в выхлопных газах, выбрасываемых двигателем. Во время сгорания двигатель сжигает смесь воздуха и топлива внутри камеры сгорания. Когда они выходят из равновесия, избыточное количество несгоревшего топлива (при работе на «богатой» смеси) или несгоревшего кислорода (при работе на «бедной» смеси) производится и выходит через выхлопную систему.Чтобы исправить это, в среднестатистическом автомобиле имеется от двух до четырех датчиков O2, расположенных рядом с выпускным коллектором или на выхлопной трубе рядом с каталитическим нейтрализатором. Вместе эти датчики отправляют данные в компьютер управления двигателем автомобиля, чтобы помочь ему определить, является ли топливно-воздушная смесь слишком богатой или слишком бедной для правильного сгорания в двигателе. На основе данных компьютер регулирует смесь для достижения оптимальных характеристик двигателя и экономии топлива.

Датчики O2 могут работать более 100 000 миль.Они также часто терпят неудачу до этого. Обычно отказ датчика O2 происходит из-за накопления побочных продуктов сгорания на датчике, часто в результате дешевого топлива и небрежного обращения. Регулярное техническое обслуживание двигателя и использование качественного топлива может продлить срок службы этих компонентов.

Как узнать, неисправен ли мой датчик O2?

Так как неисправный датчик O2 является наиболее частой причиной появления индикатора Check Engine, хорошим признаком неисправности датчика является его включение. Считывание с диагностического сканирующего прибора может показать, перестал ли датчик функционировать должным образом.Диагностический код неисправности (DTC), обнаруженный при сканировании, также может (во многих случаях) указывать на конкретный неисправный датчик.

Другие признаки могут указывать на неисправный датчик O2, даже до того, как загорится индикатор Check Engine. Например, снижение расхода топлива, нестабильная работа двигателя или неудачный тест на выбросы загрязняющих веществ — все это потенциальные признаки отказа одного или нескольких датчиков O2.

Могу ли я самостоятельно заменить датчик?

Удаление старого датчика O2 и установка нового — простая задача — теоретически .По правде говоря, даже если вы можете успешно диагностировать , какой датчик неисправен (, а не , такая простая задача), и найти датчик (обычно под автомобилем), легче сказать, чем сделать, удалить. Чаще всего датчик O2 застревает на месте из-за постоянного нагрева и охлаждения выхлопной системы и коррозии. Для снятия часто требуется специальный гаечный ключ, который, даже если это делает опытный специалист, часто приводит к поломке старого датчика или монтажных болтов.Во избежание поломки может потребоваться нагревание горелкой. Не говоря уже о том, что автомобиль должен быть подвешен в воздухе для доступа к большинству датчиков O2 — опасное предложение без надлежащей подготовки и оборудования.

По статистике, велика вероятность того, что один или несколько датчиков O2 в вашем автомобиле необходимо заменить, когда в вашем автомобиле загорится индикатор Check Engine. Конечно, есть много проблем, которые могут привести к включению индикатора Check Engine. Поэтому убедитесь, что ваш автомобиль правильно диагностирован квалифицированным специалистом каждый раз, когда загорается свет.

Hogan & Sons Шины и автомобили | Автор: Майк Алес | Авторские права март 2018 г.

Эта статья предназначена только в качестве общего руководства, и вы полагаетесь на ее материалы на свой страх и риск. Используя этот общий руководящий документ, вы соглашаетесь защищать, возмещать убытки и оградить Hogan & Sons Tire and Auto и ее дочерние компании от любых претензий, убытков, издержек и расходов, включая гонорары адвокатов, возникающих в связи с вашими или связанными с ними. использование этого руководящего документа.В той степени, в которой это полностью разрешено действующим законодательством, Hogan & Sons Tire and Auto не делает никаких заявлений или гарантий любого рода, явных или подразумеваемых, в отношении информации, содержания или материалов, включенных в этот документ. Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законодательством государства вашего проживания.

Полное руководство по ремонту датчика кислорода и датчика кислорода

Ни один владелец транспортного средства не хочет видеть, как включается контрольный двигатель.Этот предупреждающий знак предназначен для того, чтобы сообщить вам, что вашему автомобилю требуется обслуживание или ремонт. Как правило, когда загорается индикатор проверки двигателя, это означает, что система выхлопных газов вашего автомобиля не работает должным образом. Одна из основных причин, по которой загорается индикатор, связана с неисправностью кислородного датчика. Узнайте больше об этом устройстве, чтобы понять, насколько оно важно и когда нужно ремонтировать.

Что такое кислородный датчик и для чего он нужен?

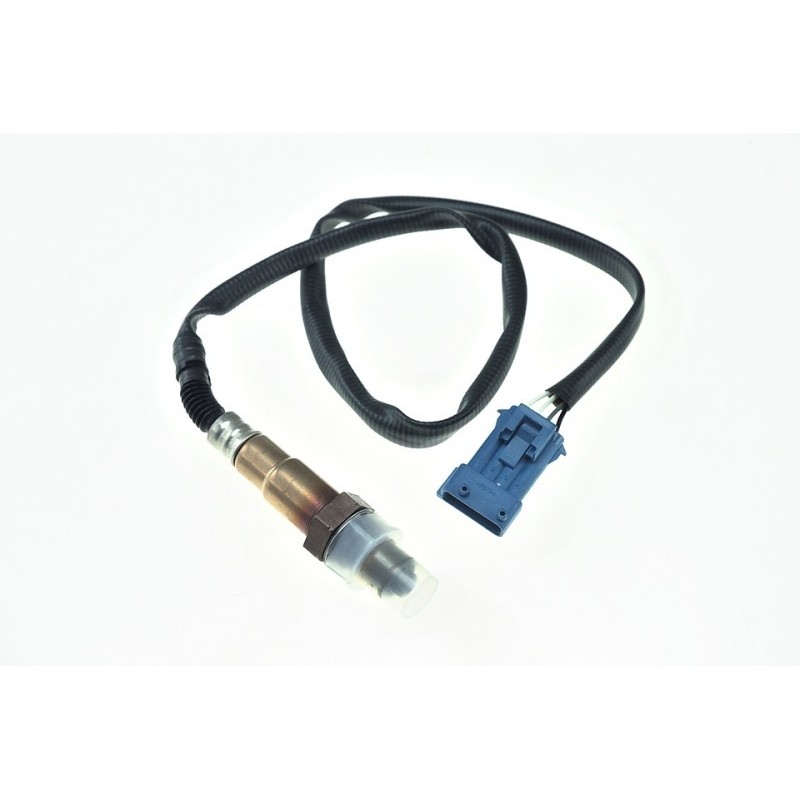

Датчик кислорода является частью системы выбросов в вашем автомобиле.Он измеряет долю кислорода в вашем двигателе. Внутреннее сгорание в автомобиле работает за счет сжигания бензина. Чтобы правильно сжечь бензин, большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Датчик кислорода помогает контролировать этот баланс.

Датчик обычно располагается на стороне пассажира автомобиля и устанавливается непосредственно на выхлопной трубе рядом с каталитическим нейтрализатором. Когда датчик выходит из строя, ваш автомобиль может потерять до 40 процентов своей топливной экономичности, потому что ваш автомобиль будет использовать слишком много газа.

Когда в автомобиле слишком много воздуха, говорят, что двигатель работает на обедненной смеси. Когда в двигатель не хватает воздуха, говорят, что он работает на обогащенной смеси. На обедненной смеси двигатель вызывает рывки или нерешительность при ускорении. Богатая смесь двигателя вызывает перегрев автомобиля и загрязнение окружающей среды. Оба условия могут вызвать возможное повреждение двигателя и плохой расход топлива. Датчик O2 контролирует ваши выбросы.

В вашем автомобиле может быть один, два, три или четыре датчика, в зависимости от типа, марки и модели двигателя.

Признаки неисправности кислородного датчика

Вы можете определить неисправность кислородного датчика по следующим признакам:

1. Отказ пройти тест на выбросы
2. Уменьшение пробега топлива
3. Проверьте, горит ли свет двигателя
4. Низкая производительность, грубая работа на холостом ходу, остановка двигателя и т. Д.
5. Устройство проверки кода, определяющее отказ датчика O2

Наши механики имеют специальное оборудование для проверки кислородного датчика в вашем автомобиле.Используя контрольные световые коды двигателя, мы можем быстро определить, почему горит ваш свет, и предложить решения.

Рекомендации по замене датчика кислорода

Частота замены кислородного датчика будет зависеть от возраста вашего автомобиля и типа имеющегося у вас датчика. В более новых автомобилях, которым меньше 20 лет, вероятно, потребуется заменять датчик примерно каждые 100 000 миль. Автомобили старше середины 1990-х годов потребуют замены при пробеге от 50 000 до 70 000 миль.Ознакомьтесь с рекомендациями производителя по обслуживанию.

Датчики кислорода

довольно легко диагностировать и заменять. Как правило, неисправный датчик O2 не отремонтировать. Его необходимо заменить из-за технологии и материалов, из которых он изготовлен. Есть несколько мест, где можно сделать самодельные работы, которые расскажут вам, как очистить датчик, чтобы получить от него еще несколько миль, но вы только откладываете неизбежное. Нет гарантии, что очистка датчика решит проблему. Вы также можете повредить чувствительную технику.

Когда вы узнаете, что у вас неисправный датчик, это похоже на замену свечи зажигания. Некоторые люди предпочитают заменять датчик самостоятельно, но для этого вам понадобится специальная розетка. Важно не допускать попадания масла или смазки на датчик. Механик может выполнить работу и убедиться, что она установлена ​​правильно.

Не игнорируйте контрольную лампу двигателя

Индикатор проверки двигателя говорит о том, что в вашей машине жар. Это больной. Это может быть что-то незначительное, например, незакрепленная крышка бензобака.Это также может означать неисправный каталитический нейтрализатор или поврежденные провода. В некоторых автомобилях при изменении влажности может загореться индикатор проверки двигателя. Без правильного диагноза нельзя быть уверенным в том, что случилось. Знание того, почему горит индикатор проверки двигателя, может дать вам душевное спокойствие, особенно после выполнения необходимого ремонта.

Sun Devil Auto имеет 19 точек в районе Феникса, которые обеспечивают диагностику, обслуживание и ремонт всех марок и моделей. Найдите ближайший к вам магазин, договоритесь о встрече и позвольте нам помочь вам поддерживать максимальную производительность вашего автомобиля.

Разбираемся с датчиками: датчик кислорода

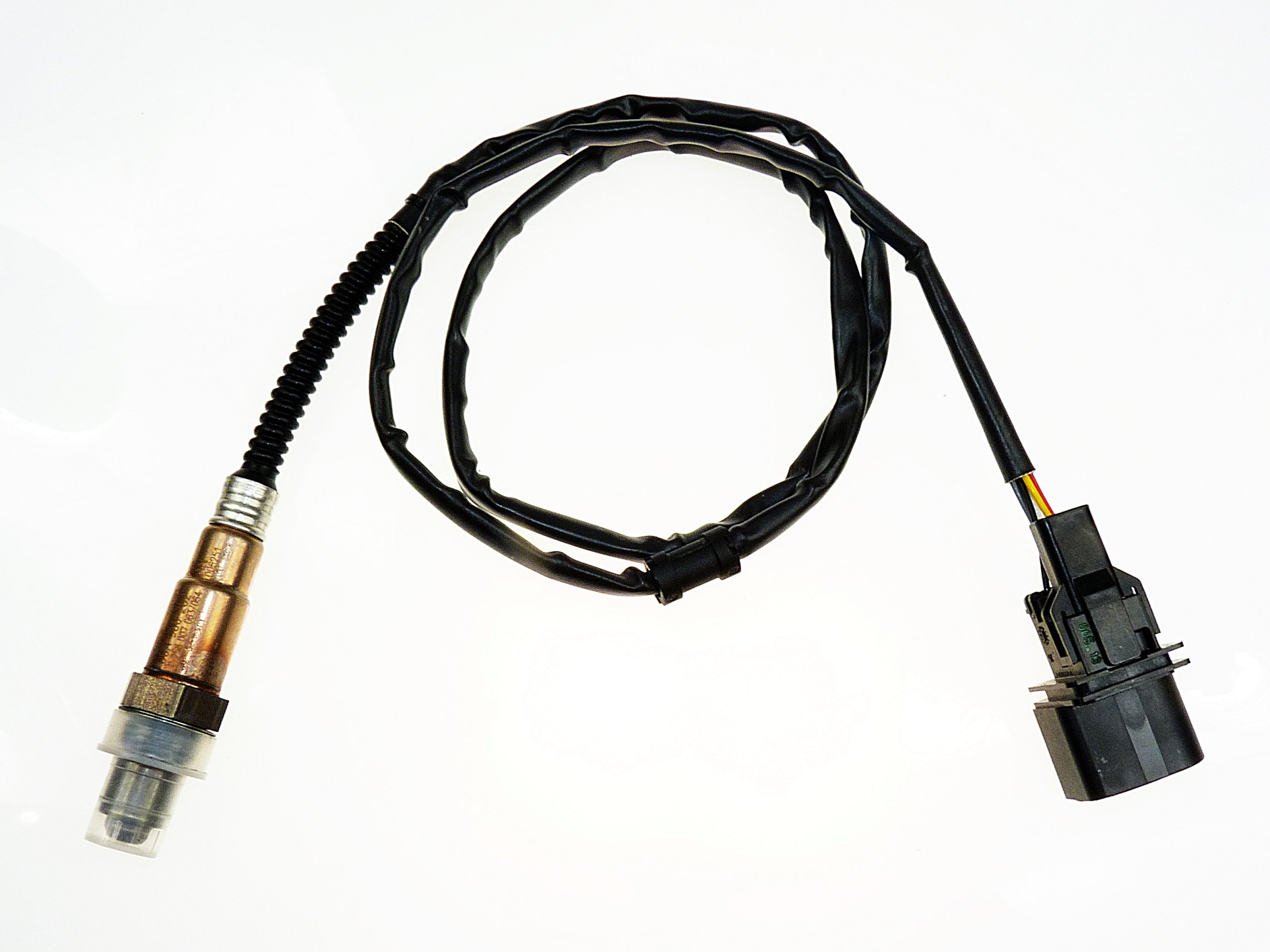

Датчик кислорода, также известный как датчик O2, выполняет то, что предполагает его название — он измеряет количество кислорода в выхлопных газах. Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов. Из-за этого вы захотите знать, что он делает, почему выходит из строя, и, что важно, как его заменить, когда это произойдет.

Как работает датчик O2?

Большинство автомобилей имеют по крайней мере два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере, один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. Датчик предварительной очистки регулирует подачу топлива, а датчик ниже по потоку измеряет эффективность каталитического нейтрализатора.

Датчики

O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика в стальном корпусе.Молекулы кислорода из выхлопных газов проходят через крошечные щели или отверстия в стальной оболочке датчика, чтобы достичь чувствительного элемента или нервной ячейки. На другой стороне нервной ячейки кислород из воздуха за пределами выхлопной трубы проходит вниз по датчику O2 и вступает в контакт. Разница в количестве кислорода между кислородом в наружном воздухе и в выхлопных газах способствует потоку ионов кислорода и создает напряжение.

Если смесь выхлопных газов слишком богата и в выхлопе слишком мало кислорода, в электронный блок управления двигателя (ЭБУ) отправляется сигнал для уменьшения количества топлива, добавляемого в цилиндр.Если смесь выхлопных газов слишком бедная, то отправляется сигнал об увеличении количества топлива, используемого в двигателе. Слишком много топлива производит углеводороды и окись углерода. Слишком мало топлива производит загрязняющие вещества в виде оксидов азота. Сигнал датчика помогает поддерживать правильную смесь. Датчики O2 с широким диапазоном имеют дополнительную ячейку для откачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух / топливо.

Почему датчики O2 выходят из строя?

Поскольку датчик кислорода находится в потоке выхлопных газов, он может быть загрязнен.Общие источники загрязнения включают чрезмерно богатую топливную смесь или прорыв масла в старом двигателе и охлаждающую жидкость двигателя, сгорающую в камере сгорания в результате утечки через прокладку двигателя. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика датчика кислорода, что приведет к увеличению времени отклика или сдвигу кривой напряжения датчика и, в конечном итоге, к снижению характеристик датчика.

На что обращать внимание при выходе из строя датчика O2

Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух / топливо, поэтому в конечном итоге он делает предположения.По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:

• Контрольная лампа двигателя: хотя контрольная лампа двигателя может гореть по многим причинам, обычно это связано с проблемой, связанной с выбросами.
• Низкая экономия топлива: неисправный кислородный датчик нарушает подачу смеси из воздуха в топливную, что приводит к увеличению расхода топлива.
• Неровная работа двигателя на холостом ходу или пропуски зажигания: поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздуха к топливу, неисправный датчик может привести к неровной работе автомобиля.
• Низкая производительность двигателя.

Поиск и устранение неисправностей датчика O2

Чтобы определить источник неисправности датчика O2, выполните следующие действия:

• Считайте коды неисправностей с помощью диагностического прибора. Обратите внимание, что при проблемах с датчиками O2 часто возникает несколько кодов неисправностей.
• Лямбда-зонд имеет внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно будет довольно низким.
• Проверьте подачу питания к ТЭНу — часто эти провода одного цвета.
• Осмотрите электрический разъем на предмет повреждений или грязи.
• Осмотрите выпускной коллектор и топливные форсунки на предмет утечек, а также на состояние компонентов системы зажигания — они могут повлиять на работу датчика.
• Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью четырех или пяти анализаторов выбросов газов.
• С помощью осциллографа проверьте сигнал как в холостом режиме, так и на прибл. Скорость двигателя 2500 об / мин.
• Используйте данные в реальном времени, чтобы проверить наличие сигнала, если проводка датчика труднодоступна.
• Проверьте состояние защитной трубки элемента зонда на предмет повреждений и загрязнения.

Коды общих неисправностей

Общие коды неисправностей и причины включают:

• P0135 : Датчик кислорода перед катализатором 1, цепь подогрева / обрыв
• P0175 : слишком богатая система (банк 2)
• P0713 : Неисправность топливной отделки (банк 2)
• P0171 : слишком бедная система (банк 1)
• P0162 : Неисправность цепи датчика O2 (bank 2, датчик 3)

Как заменить датчик O2

Перед заменой датчика необходимо диагностировать проблему.Подключите диагностический прибор, такой как Delphi DS, выберите правильный автомобиль и прочтите код (ы) неисправности. Подтвердите код неисправности, выбрав данные в реальном времени и сравнив значение подозрительного неисправного датчика со значением известного исправного датчика. При необходимости обратитесь к данным производителя транспортного средства, чтобы найти правильное значение для сравнения. Другие инструменты или оборудование могут потребоваться, чтобы определить, является ли именно датчик, а не проводка, которая является причиной проблемы.

• Поскольку многие автомобили последних моделей имеют несколько кислородных датчиков, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный.Производители автомобилей идентифицируют позиции «банк1» и «банк2» и «перед / зад» и «до / после» по-разному, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.
• Затем отключите провод соединения.
• Затем с помощью гаечного ключа или специального торцевого ключа для O2 открутите датчик от гнезда. После откручивания выбросьте старый датчик и замените его новым.
• Большинство кислородных датчиков поставляются со специальным электропроводящим противозадирным составом, нанесенным на резьбу, так что это просто вопрос ввинчивания нового датчика в пустоту, оставленную старым.
• Чтобы защитить датчик от приваривания к резьбе, датчики Delphi поставляются с противозадирными составами, нанесенными заранее или включенными в комплект. При необходимости нанесите состав на новый датчик перед повторной установкой. Будьте осторожны, чтобы не нанести чрезмерное количество противозадирного средства на нитки, так как это может загрязнить чувствительную область.
• Затяните датчик с рекомендованным моментом затяжки.
• Как только датчик будет на месте, вставьте электронный разъем.
• Теперь снова подключите диагностический прибор и удалите все связанные коды неисправностей.
• Наконец, включите зажигание и убедитесь, что индикатор проверки двигателя погас, затем выполните дорожное испытание.

Что делает кислородный датчик?

Что такое датчик кислорода? Что это делает?

Датчики кислорода

, обычно называемые датчиками O2, являются частью выхлопной системы вашего автомобиля.Датчики, расположенные ниже по потоку, после нейтрализатора, предназначены для отслеживания количества вредных выхлопных газов, поступающих в каталитический нейтрализатор и выходящих из него, чтобы гарантировать правильную работу преобразователя. Датчик фактически не измеряет количество кислорода, а скорее разницу между количеством кислорода в выхлопных газах и количеством кислорода в воздухе. Также имеется датчик кислорода на входе, который контролирует выхлопные газы, чтобы помочь компьютеру отрегулировать соотношение топливо / воздух для максимального расхода газа и мощности.

Богатая смесь (слишком много топлива) требует от датчиков кислорода. Потребность в кислороде заставляет внутреннюю цепь кислородного датчика накапливать напряжение. Бедная смесь (недостаточно топлива) вызывает низкое напряжение. Изменение сигнала, который датчик кислорода отправляет в компьютер двигателя, может привести к повреждению автомобиля, не говоря уже о том, что это крайне незаконно и влечет за собой крупный штраф. Когда двигатель находится под более низкой нагрузкой, такой как замедление разгона или поддержание постоянной скорости, он работает в режиме замкнутого контура.В этом режиме ваш автомобильный компьютер в основном ожидает вашего следующего движения, предполагая, что вы будете ускоряться или замедляться. Этот цикл заставляет двигатель работать как на обедненной, так и на богатой смеси. Поскольку компьютер пытается поддерживать золотую середину, если компьютерные модификации были внесены в двигатель, заставив его работать на умеренно обедненной смеси, произойдет небольшое увеличение экономии топлива, обычно за счет выбросов, гораздо более высоких температур выхлопных газов и увеличение мощности, которое может быстро перерасти в пропуски зажигания и резкую потерю мощности, а также возможное повреждение двигателя при чрезвычайно обедненном соотношении воздуха и топлива.

Если в результате модификаций двигатель будет работать на обогащенной смеси, произойдет небольшое увеличение мощности до определенного предела (двигатель начинает заливаться из-за слишком большого количества несгоревшего топлива), но за счет снижения экономии топлива и увеличения количества несгоревших углеводородов в выхлопе. который превратит ваши каталитические нейтрализаторы в небольшую печь. Продолжительная работа на богатых смесях может вызвать катастрофический отказ каталитического нейтрализатора. ЭБУ также управляет синхронизацией двигателя зажигания вместе с импульсом топливной форсунки, поэтому модификации, которые изменяют работу двигателя на слишком бедную или слишком богатую, также могут привести к неэффективному расходу топлива, когда топливо воспламеняется слишком рано или слишком поздно в цикле сгорания.Неисправный датчик O2 может вызвать срабатывание контрольной лампы двигателя, а также зарегистрировать неисправный каталитический нейтрализатор, случайные пропуски зажигания в цилиндрах, коды положения распредвала / коленчатого вала и даже коды трансмиссии. Как правило, замена датчика кислорода может сэкономить вам много головных болей и ошибочный диагноз. Плохая экономия топлива, заикающийся двигатель или неприятный запах тухлых яиц? Это некоторые из распространенных симптомов неисправного датчика кислорода, которые, если их обнаружить на ранней стадии, могут предотвратить более серьезные повреждения, перечисленные выше.

В компании Lou’s Custom Exhaust of Hyannis, Plymouth, Quincy и Westport у нас есть возможность прочитать любой индикатор проверки двигателя и диагностировать причину неисправного датчика, каталитического нейтрализатора или любой другой проблемы с выбросами, которая может быть связана с индикатором проверки двигателя. .

Позвоните нам, если вам нужна бесплатная оценка и бесплатная диагностика контрольных ламп двигателя в любом из наших 4 офисов:

Хайаннис 508-771-2500
Плимут 508-746-3500
Куинси 617-773-6500
Вестпорт 508-646-1500

Почему датчики кислорода так важны для вашего автомобиля

Сегодняшние автомобили состоят из передовых технологических систем, которые полагаются на информацию, поступающую от различных датчиков , чтобы определить оптимальные условия для работы двигателя , топливной экономичности и других различных важных аспектов автомобилей.Одним из очень важных компонентов для определения характеристик двигателя является датчик кислорода . Датчики кислорода служат нескольким целям в работе вашего автомобиля. В этой статье мы рассмотрим основы того, что делает кислородный датчик, почему он важен для работы вашего автомобиля и что вы можете сделать для обслуживания детали или решения проблем, связанных с неисправностями и износом.

Какова основная функция кислородного датчика?

Датчик кислорода является важным компонентом выхлопной системы любого автомобиля .Его основная цель — определить состав выхлопных газов вашего автомобиля или выбросов и передать информацию на бортовой компьютер вашего автомобиля для оптимальной работы двигателя. Вашему автомобилю необходимо правильно придумать оптимальное соотношение топлива и кислорода для сгорания, и датчик кислорода играет большую роль в эффективности этой задачи. Датчик кислорода, который начинает работать со сбоями, вызывает несколько симптомов, которые в основном могут повлиять на выхлопную систему и синхронизацию двигателя .Очень важно знать, что кислородный датчик делает для вашего автомобиля, чтобы вы могли быть готовы к тому, как решать проблемы с кислородным датчиком, когда они возникают.

На что обращать внимание при поврежденном или неисправном датчике O2

Заметить признаки неисправности кислородного датчика очень важно, и даже более важно, чтобы это было сделано. Некоторые из симптомов неисправности кислородного датчика могут настораживать водителей, и это справедливо. Их необходимо немедленно принять во внимание, чтобы избежать значительных повреждений двигателя или текущих проблем с производительностью .Вот некоторые из наиболее распространенных симптомов неисправности датчика O2, о которых вам следует знать:

Пониженная мощность двигателя

Производительность двигателя часто снижается из-за множества различных автомобильных проблем, которые могут возникнуть, поэтому важно доставить свой автомобиль к специалисту, чтобы исключить другие причины симптомов. Чаще всего водители с неисправными датчиками O2 испытывают пропуски зажигания двигателя , , остановку двигателя , и грубую работу на холостом ходу , и это лишь некоторые из наиболее распространенных симптомов.Хотя грубая работа на холостом ходу не может быть тревожным сигналом для всех водителей, пропуски зажигания в двигателе, безусловно, вызывают беспокойство и требуют немедленного решения.

Пониженная топливная эффективность

Сегодняшние автомобили известны своей более оптимальной экономией топлива; Вот почему, когда вы начинаете замечать проблемы с топливной экономичностью вашего автомобиля, это может вас разочаровать и разочаровать. Однако резкое падение топливной экономичности может указывать на проблему с различными компонентами транспортного средства, включая работу датчика O2.Обычно ваш автомобиль начинает работать на богатой смеси, когда уровень кислорода слишком низкий, что приводит к неэффективному использованию топлива.

Контрольная лампа освещения двигателя

Каждый раз, когда вы замечаете, что загорается индикатор проверки двигателя, очень важно сразу же проверить его у профессионального автомеханика. Если проблема связана с датчиком O2 вашего автомобиля, то механику с кодом неисправности будет сообщено через компьютер автомобиля и специальное диагностическое оборудование.

Что можно сделать, чтобы предотвратить отказ датчика O2

Иногда проблемы с автомобилем просто неизбежны, так как со временем детали начинают выходить из строя и требуют замены или обслуживания.Вот несколько вещей, которые вы можете сделать, чтобы поддерживать ваши кислородные датчики в хорошем рабочем состоянии в течение года:

• Найдите автомобильный магазин, специализирующийся на автомобилях вашего типа
• Соблюдайте план технического обслуживания вашего автомобиля, установленный производителем.
• Спрашивайте о тревожных симптомах сразу — не ждите!
• Убедитесь, что ваш автомобильный специалист использует запасные части высочайшего качества

Ухаживать за автомобилем непросто; это может быть дорого, отнимать много времени и истощать.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
