Промывка дроссельной заслонки Форд фокус 2

Ford Focus Hatchback 1,8 125 л.с рейстайлинг ›
Бортжурнал ›
Удобный способ чистки дроссельной заслонки на фф2

Ну что вот и очередная запись в БЖ, давненько начал замечать, что плавают обороты и машина на разгоны подтупливает, думаю дело не чисто(в прямом смысле слова), наверно наш Российский «качественный» бензин постарался, так вот нужно было почистить дроссельную заслонку, чтобы избавиться от всех вышеописанных симптомов и так, как говорил Юрий Гагарин поехали…
1)Открываем капот оцениваем наши потери, ага вроде все норм, но все равно что то тут не так…хватаем сразу плоскую отвертку и отворачиваем хомут:

2)Теперь оцениваем качество нашего бензина…(все печально), если грязь есть, то продолжаем разбирать наш танк…

3)И так, теперь отверткой поддеваем красный фиксатор и нажимаем на замочек и вытаскиваем фишку.

4)Теперь нам понадобиться головка на 8 из редкого металла платины, а то так не отвернешь…шутка))обычная подойдет), чтобы открутить 4 болта, есть одно но, туда к нижнему болту не подлезть без кривого удлинителя, а у нас на руках обычная прямая головка, так вот у нас ведь называется обзор «удобный способ» не так ли?А теперь и сама хитрость, осматриваемся по сторонам и резко кидаем свой взгляд на место где находится воздушный фильтр))оцениваем наши силы и ищем у себя головку на 7 и отворачиваем саморезы которые держат крышку:

5)Вытаскиваем фильтр, теперь момент, слева внизу около радиатора ищем резинку, которая держит патрубок, аккуратно снимаем, вытаскиваем из фазок патрубок

6)Рассчитывая свои силы, ну мы же сильные ребята)), выдергиваем из клипс нижнию часть крышки воздушного фильтра, ложим его сверху и вуааля теперь у нас свободный доступ ко всем болтам, которые крепят заслонку и еще раз оцениваем наши потери, если все печально, откручиваем головкой на «8» четыре болта, не забываем про пылесосить место снятия, чтобы всякая бяка в мотор не попала и снимаем нашу дроссельную заслонку:

7)Сняли, отверстие на двигателе нужно чем то прикрыть, если вы все это делаете на улице, чтобы в двигло не чего не попало, вот какой ужас меня ждал и какое качество Российского бензина на лицо:

8)Теперь нам понадобится средство для чистки дроссельной заслонки, советую лучшее средство это «Hi-Gear THrottle Bode Cleaner» грязь сметает только так(видео прилагается), начинаем чистить.

.
9)Результат:

10)Все, собираем все в обратной последовательности, смазываем болты и вкручиваем и не забываем вставить прокладку на свое место.

—————————————————
Результат работы:
Потратил на работу всего то 20 минут, а каков успех: Обороты не плавают, машина перестала тупить на разгоне, обороты теперь при торможении резко вниз не падают, а падают равномерно, двигло вздохнуло свободно, так как почистили мы ему его «зубки»))
Подписывайтесь ставьте лайки и удачи всем на дорогах, она еще не кому не мешала.

Itelian ›
Blog ›
Чистка дроссельной заслонки Ford Focus 2 рестайлинг, 1.6

Всем привет, давно хотел почистить дроссельную заслонку, сделал пошаговый и доступный ЛЮБОМУ автовладельцу (даже тому кто ни разу отвертки не держал в руках) пост.
Единственные проблемы с чем можно столкнуться, это насадка на отвертку/трещетку(в зависимости что у вас имеется) в виде звездочки(на фото ниже увидите поймете), ну и не прое**ть защелку красного цвета на фишке дроселя, что у меня к сожалению не получилось.

Что понадобиться:
1)насадка в виде звездочки нужного размера
2)любой очиститель дросселя/карбюратора
3)тряпочка
4)плоскогубцы/ключ чтобы снять клемму с аккума
5)плоская отвертка/ключ чтобы ослабить хомут

Начинаем разборку на остывшем двигателе, в моем случае, хватило два часа, летом при температуре +20, думаю почему объяснять не нужно.
Начинаем со снятия 1 клеммы аккумулятора(любой, какую проще снять)

Фото для наглядности чтобы было понимание где он вообще находиться тот чудесный агрегат который нам нужно почистить

Дроссельный узел

Немного приоткручиваем винт хомута который идет на дроссель, можно ключом, можно плоской отверткой(чем короче отвертка тем удобнее)

Снимаем и откидываем воздушный патрубок в сторону, обратите внимание, НЕ НУЖНО снимать его полностью, достаточно только в одном месте где он соединяться с дросселем.

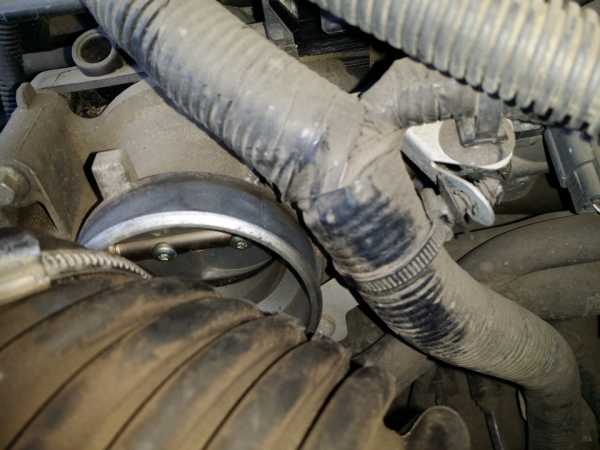

Тут уже можно оценить в каком он состоянии, тк все прекрасно видно.

6)Тут нам понадобится как уже говорилось в начале насадка в виде звездочки, на счет размера не смогу подсказать но подобрать не трудно, особенно если это делать у магазина автозапчастей.
Откручиваем 4 болта указанных стрелочками.

7)Теперь самая геморойная часть, нужно снять фишку с датчика дроссельной заслонки, для того чтобы это сделать нужно снять красный фиксатор на самой фишке(СНЯТЬ, а не просто приподнять) движением вверх, если не получиться рукой, то сделать это можно отверткой, только еще раз повторяю, придерживайте ее(красный фиксатор) рукой, чтобы не потерять, в принципе это не фатально если вы ее сломаете/потеряете фишка все равно очень плотно держится на разъеме, но все равно лучше делать все аккуратно.
У меня это заняло минут 10, тк долго не мог отсоединить разъем, даже с ВДшкой это было очень трудно.
В общем находим фишку

Фишка датчика дросселя

Снимаем красный фиксатор и после отсоединяем саму фишку

Если возникнут проблемы со снятием фишки, дросель можно вынуть с другой стороны(на фото в самом низу указано синей стрелочкой) как я и сделал.

Снимаем его

И видим какой срач нам предстоит вычистить

я использовал вот такой, цена около 140р, можно и дешевле найти, разницы никакой нет.
Начинаем очистку, про пробрызгиваем очистителем, и протираем все места тряпочкой, пальцами нажимаем на заслонку для того чтобы можно было прочистить тряпочкой в труднодоступных местах соприкосновения самой заслонки с поверхностью, в общем все тщательно вымываем и вытираем тряпочкой остатки грязи.

Получилось вот так

Ставим все в обратной последовательности;
1)ставим дроссель, и закручиваем ( КРЕСТ НАКРЕСТ как колеса, чтобы не перекосило ничего) болты на нем
2)одеваем фишку

3)Одеваем обратно патрубок на дроссель и затягиваем хомут
4)Обратно накидываем клемму которую снимали на аккуме
5)Можно заводить 🙂
После чистки машина стала немного резвее на малых оборотах, а может самовнушение 🙂 Но в любом случае эта процедура полезна.

А вот общие фото с пояснениями, и местоположением нужных нам мест под капотом.

1)Дроссельный узел 2)хомут патрубка 3)фишка дпдз
А вот с этой стороны можно вытащить дроссель наружу чтобы было удобнее снимать фишку

Надеюсь кому-нибудь это будет полезно.

Ford Mondeo Dark Knight ›
Logbook ›
Чистка дроссельной заслонки или как самому адаптировать дроссельную заслонку.

Начали плавать обороты, и я решился на эту простую для каждого Фордовода а особенно Мондеовода, на чистку ДЗ! Купив жидкость для чистки карбюраторов самую простую, набрав много — много салфеток я приступил. Для своего удобства снял воздушный фильтр. Клеммы аккумулятора не снимал, фишку с самой ДЗ тоже не сбрасывал, длина провода позволила все сделать так. И вот он миг! Состоянии ее было просто ужасное, нагарь, копоть — все какое то жирное, замасленное. Почистив ДЗ, решил так же почистить выпускной коллектор. Почистив его салфетками, внутрь ничего не лил. Все собрав, я запустил мотор, мотор почихал, обороты поплавали (это нормально), минут 10 проработав на холостую, я прогазовав на месте, собрал все инструменты и пошел домой. Вечером решив прокатится, я ощутил не приятность одну. Плавают обороты — это нормально первое время много об этом на форумах писали, НО у меня еще и в добавок повышались обороты при торможении на нейтралке и при полной остановке подскакивали до 2000 и падали в обратное рабочее положение.

И так мои танцы с бубном или как адаптировать дроссельную заслонку .
Приехав домой с плохим настроением я полез на форумы но там ничего полезного, кроме как 150-200 км нужно проехать и якобы станет все нормально. Меня такой расклад не устраивал т.к. напрягал этот скачок оборотов и бесил))

Самое интересное! Адаптируем ДЗ

— Вставляем ключ в замок зажигания, НЕ заводим, прокручиваем до положения II
— Медленно выжимаем педаль газа до упора в пол, так же медленно ее отжимаем в обратном положении
— Выкручиваем ключ в положении 0
Повторяем данную процедуру 3 раза
Далее ждем 10 секунд, запускаем двигатель и медленно — медленно выжимаем газ до точки отсечки на тахометре, и сами же так же медленно — медленно возвращаем педаль в обычное состояние ногой.

В принципе и все! У меня все пропало. Кто будет писать мол я чистил и все норм, не нужно! У товарища по форума Мондарин 12 года тоже чистил и все в норме, но у него чисто нагарь была без копоти, жира этого ужасного и его ДЗ еще не понимала что грязная!
На этом всё, всем спасибо! Надеюсь это кому — то как и мне поможет

Особенности дроссельной заслонки

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

1. исключает механические регулировки;
2. упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
3. упрощается ремонт и обслуживание.

«Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

Чистка заслонки автомобиля Форд Фокус 2

Перед проведением работ необходимо дать двигателю остыть. Затем отсоединяем от АКБ «массу». Это делается не только в целях безопасности, но и для сброса текущих настроек центрального компьютера. Удаляем пыль и грязь с места выполнения работ. Ослабляем хомуты воздушного патрубка, поддев шлицевой отверткой их защелки.

Снимаем патрубок и осматриваем заслонку. Если она грязная, демонтируем ее:

1. отверткой вытягиваем в сторону проводов управления приводом заслонки красный язычок блокировки их клеммы (у него ход примерно 5–7 мм и надо постараться не выломать его). При этом надо немного приподнять черную защелку;
2. оттягивая черную защелку, аккуратно отсоединяем от привода заслонки разъем;
3. торцевым ключом № 8 выкручиваем 4 болтика крепления;
4. снимаем заслонку, а с нее – уплотнительную прокладку.

Чистим заслонку с помощью мягкой тряпки и кисточки (может хорошо пригодиться зубная щетка), используя Уайт-спирит либо специальное средство для очистки карбюраторов (многие хвалят HI-Gear). Затем просушиваем заслонку и наносим на ее ось, по месту, где последняя заходит в корпус, силиконовую смазку. Собираем все в обратном порядке. Чтобы стянуть хомуты, используем пассатижи.

evrasia-today.ru

Промывка дроссельной заслонки своими силами (с. 80)

Автор текста lexaXD
на примере С-Макс автора, пробег 80 000 км

«Машинка начала плохо заводиться (мойка форсунок ничего не дала).
Решил помыть дросельную заслонку, сразу скажу — результат просто фантастика! Такое ощущение что мотору добавили лошадок!

фото 1
1. Итак сначала надо снять заливную горловину для масла:
поворачиваем горловину против часовой стрелки на 90 градусов и вынимаем ее.
2. Сдергиваем крышку двигателя просто потянув вверх.
3. Ставим горловину на место чтобы грязь не попадала.
4. Далее. снимаем разъем заслонки (См. фото), там есть красная фишка сначала надо вытянуть ее, отверткой потянуть ее вдоль жгута (до конца она не вынимается так, что без фанатизма) потом снимаем разъем просто потянув.»
5. снимаем хомут идущий от фильтра — поддеваем его отверткой

6. откручиваем 4 болта (два сверху два снизу) на фото видно три, четвертый за патрубком
7. Далее нам понадобятся 2 зажима, чтобы пережать шланги с антифризом, можно иснользовать пассатижи, перетянутые скотчем. Затем разжимаем хомуты пассатижами, сдвигаем хомуты, снимаем патрубки, вынимаем блок дросеольной заслонки
внутри — грязно
заслонка до чистки
заслонка после! совсем другое дело!
ЕЕ лучше очищать средствами типа очиститель карба или очиститель тормозов и кисточкой, только не жесткой дабы не оставлять рисок
Ну во внутрь вылил и вычистил сколько смог.

Сразу скажу: завелась не с первого раза, с педалью газа, шел белые едкий дым из тубы (крематорий отдыхает), прошел через минуту, выгорало то, что я заливал вовнутрь. Успел испугаться

Разница в поведение машину просто чума, она новая так не ездила, разгон супер, заводится с пол-оборота.

Ну и последнее фордовские хомуты стягивать надо разводными пассатижами до щелчка, в принципе если делаешь не первый раз нашинаешь даже ценить ФМК перетянуть и недотянуть невозвожно

ffclub.ru

Промывка дроссельной заслонки своими силами (с. 83)

Автор текста lexaXD
на примере С-Макс автора, пробег 80 000 км

«Машинка начала плохо заводиться (мойка форсунок ничего не дала).
Решил помыть дросельную заслонку, сразу скажу — результат просто фантастика! Такое ощущение что мотору добавили лошадок!

фото 1
1. Итак сначала надо снять заливную горловину для масла:
поворачиваем горловину против часовой стрелки на 90 градусов и вынимаем ее.
2. Сдергиваем крышку двигателя просто потянув вверх.
3. Ставим горловину на место чтобы грязь не попадала.
4. Далее. снимаем разъем заслонки (См. фото), там есть красная фишка сначала надо вытянуть ее, отверткой потянуть ее вдоль жгута (до конца она не вынимается так, что без фанатизма) потом снимаем разъем просто потянув.»
5. снимаем хомут идущий от фильтра — поддеваем его отверткой

6. откручиваем 4 болта (два сверху два снизу) на фото видно три, четвертый за патрубком
7. Далее нам понадобятся 2 зажима, чтобы пережать шланги с антифризом, можно иснользовать пассатижи, перетянутые скотчем. Затем разжимаем хомуты пассатижами, сдвигаем хомуты, снимаем патрубки, вынимаем блок дросеольной заслонки
внутри — грязно
заслонка до чистки
заслонка после! совсем другое дело!
ЕЕ лучше очищать средствами типа очиститель карба или очиститель тормозов и кисточкой, только не жесткой дабы не оставлять рисок
Ну во внутрь вылил и вычистил сколько смог.

Сразу скажу: завелась не с первого раза, с педалью газа, шел белые едкий дым из тубы (крематорий отдыхает), прошел через минуту, выгорало то, что я заливал вовнутрь. Успел испугаться

Разница в поведение машину просто чума, она новая так не ездила, разгон супер, заводится с пол-оборота.

Ну и последнее фордовские хомуты стягивать надо разводными пассатижами до щелчка, в принципе если делаешь не первый раз нашинаешь даже ценить ФМК перетянуть и недотянуть невозвожно
