Как работает диагностический сканер ELM327

Диагностический адаптер elm327 очень прост в использовании, единственной проблемой является несовместимость с некоторыми моделями автомобилей, а также использование подделки микроконтроллера на оригинал, что приводит к сбоям в работе сканера.

Устройство совместимо с современными гаджетами: смартфонами, ноутбуками и планшетами. Подключение происходит посредством использования Bluetooth. К самым удобным гаджетам относят смартфон и планшет. В случае, если не удается подключиться, то следует использовать USB или Wi-Fi.

Obd2 bluetooth адаптер elm327 инструкция:

• следует подключить устройство elm327 к специальному разъему в автомобиле obd2;
• устанавливаем программное обеспечение на используемый гаджет, для этого следует воспользоваться установочным диском или закачать программное обеспечение с интернет-ресурсов;
• включаем блютуз после того, как активируете программу, гаджет осуществляет поиск и подключение елм327. В большинстве случаев установка связи не требует специальных паролей, если же потребуется пароль, то используют стандартные: «0000», «1234», «9999»;
• запускаем автосканер и осуществляем диагностику;
• следующие шаги будут зависеть от версии программного обеспечения.

Если обнаруживается ошибка, то на бортовом компьютере автомобиля высветится надпись Check, что свидетельствует о проблемах в электронике автомобиля. Для их выявления пользователь заходит на гаджете в раздел «Считывания ошибок» и запустить процесс обнаружения неполадок.

Диагностический адаптер elm327 очень прост в использовании

Автосканер elm327 bluetooth вставляется в специальный разъем, который чаще всего находится под крышкой блока предохранителей, в бардачке либо под панелью приборов водителя.

Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II, считывание диагностики происходит с помощью гаджета, который визуализирует этот процесс. Программа позволяет найти ошибки, просмотреть показания датчиков, а также исправить возникшую ошибку.

Все нарушения в работе компьютера машины имеют свои шифры, после выявления неполадки, устройство выводит ее на экран. В сети интернет можно, используя шифр, выяснить суть ошибки и с чем она была связана.

Это важно, если ошибка может оказать влияние на работу двигателя или связана с поломкой датчика, то целесообразнее будет обратиться в СТО, где специалисты проведут более детальную диагностику и заменят датчик.

Характеристики и возможности автосканера ELM327

Автосканер представляет собой диагностический адаптер, он предназначен для считыванияинформации из электронного блока управлением автомобиля, с его помощью осуществляются следующие действия:

• анализ работы датчиков и других электронных систем;
• определение нарушения в работе датчиков или приборов, проверка корректности их работы;
• считывание кодов неисправности и просмотр ошибок с помощью гаджета;

Автосканер определяет нарушения в работе датчиков или приборов

• очистку и коррекцию ошибок или неисправностей;
• проверить объем потребляемого топлива;
• определить балансировку топлива;
• установить время работы после запуска двигателя;
• оказать давление топлива;
• выявить нагрузку и количество оборотов двигателя;
• определить давление и работу двигателя.

Дополнительные функции будут зависеть от использованной программы и версии прошивки.

Стоит приобрести адаптер 327, чтобы предотвратить серьезные проблемы в электронном оснащении машины.

Устройством для считывания данных служит планшет или смартфон на операционной системе Android либо ноутбук, реже стационарный компьютер. Адаптер бывает стандартного размера 5х3 сантиметра или mini, что практически в два раза меньше стандартного.

Самым распространенным является адаптер обд 2 блютуз ELM327 версии 1.5, он отличается простотой в использовании, надежностью и не сильно высокой стоимостью в отличие от версии 1.6 или 2.1.

Прежде чем приобрести устройство стоит проконсультироваться с продавцом и узнать о совместимости его с вашей маркой и моделью автомобиля.

Самым распространенным является адаптер обд 2 блютуз ELM327 версии 1.5

Достоинства и недостатки

ELM327 позволит значительно сэкономить на диагностике автомобиля, окупит себя в первый месяц использования.

Основными достоинствами адаптера являются:

• низкая цена;
• компактность;
• доступность;
• удобность в использовании;
• быстрое считывание проблемы;
• устранение неполадки.

Возможность проверить состояние автомобиля с помощью блютуза весьма удобно, что позволит осуществить диагностику на значительном расстоянии. Установка и подключение устройства не составит никакого труда.

К минусам автосканера можно отнести:

• не все автомобили поддерживают это устройство;
• не все гаджеты воспринимают адаптер, все зависит от программного обеспечения, проблем не возникает на базе Android;

Super Mini ELM327 Bluetooth V2.1

• не дает возможность вносить изменения в систему компьютерного обеспечения автомобиля;
• отсутствует инструкция для использования, тяжело будет разобраться человеку, который не пользуется современными гаджетами.

Прежде чем приобретать этот девайс следует проконсультироваться со специалистами, почитать отзывы о товаре, просмотреть ролики и убедится, что ваш автомобиль и смартфон поддерживают этот сканер.

Совместимость и принцип работы автосканера ELM327 Bluetooth

Работа сканера elm327осуществляется через bluetooth и при помощи адаптера ЭБУс использованием протокола obd2, который выступает необходимым звеном между блоком управления двигателем и портативным устройством.

Прежде чем покупать устройство следует уточнить совместимость с вашим автомобилем. Этот тип автосканера поддерживается американскими автомобилями с 1996 года выпуска, европейскими с 2001 года с бензиновыми двигателями, машины с дизельными двигателями только после 2004 года выпуска.

Список совместимых с протоколов OBD2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.

Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

АДАПТЕР ELM-327 bluetooth

• Jaguar;
• Renault;
• Porsche;
• Volvo;
• Mazda;
• Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:

Протокол ISO 9141-2 включает:

• Honda;
• Infinity;
• Lexus;
• Toyota;
• Nissan;
• Audi;
• Mercedes;
• Porshe.

Протокол ISO 9141-2

Протокол J1850 VPW:

• Cadillac;
• Buick;
• Chevrolet;
• Isuzu;
• Dodge.

Протокол J1850 PWM:

Правильную работу сканера поможет обеспечить устройство с предварительно установленным программным обеспечением, это может быть и смартфон, и стационарный компьютер либо ноутбук.

В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер. Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз.

Программы для работы с автосканером ELM327

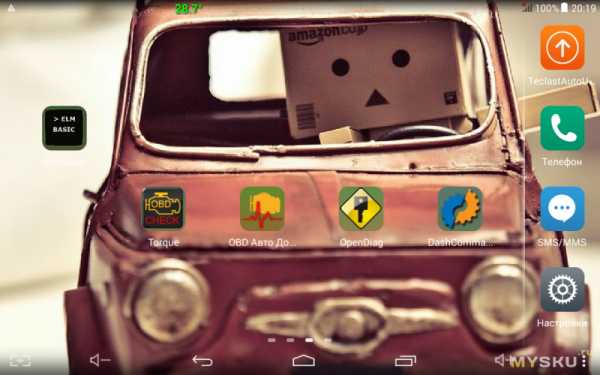

Самым популярным является сканер серии 1.5, он очень прост в использовании и подходит для большинства моделей автомобилей. Программу можно использовать на установочном диске, который идет в комплекте с автосканером, а можно скачать с интернет-ресурсов.

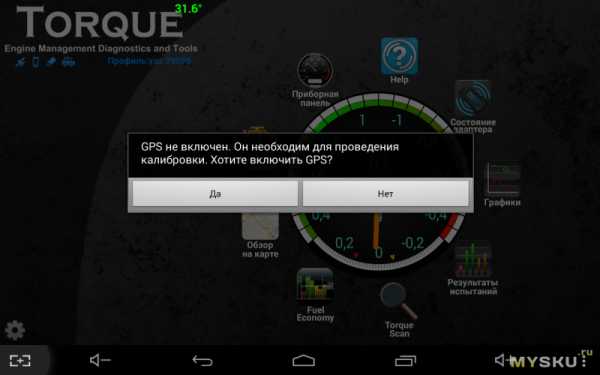

Программа для Android Torque

Установочную на elm327 bluetooth можнокупить, но легче скачать бесплатно на телефон или планшет с прошивкой Android через GooglePlay. Качество диагностики от этого не пострадает. Ознакомимся с основными программами, которые помогут осуществить качественное и быстрое считывание параметров проверки адаптером с помощью обд.

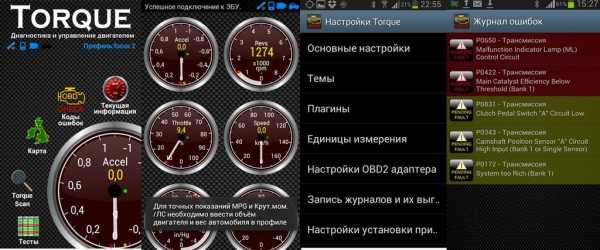

Программа TORQUE

Эта разновидность программного обеспечения занимает лидирующие позиции, существует в платном и бесплатном варианте.

Платная более функциональная, предоставляет пользователю большое количество всевозможных установок и проверок, бесплатная предоставляет минимальный список, с ее помощью можно произвести предварительный диагностический анализ, осуществить сброс ошибок.

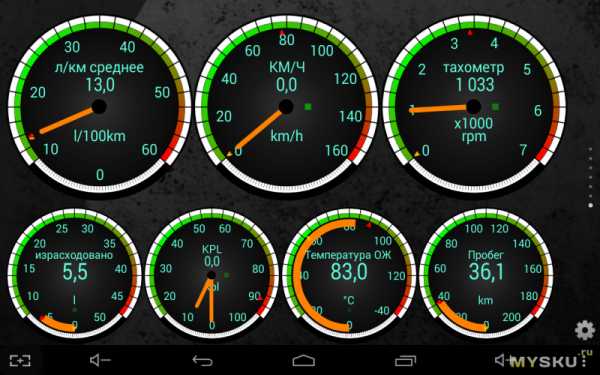

При помощи программы TORQUE можно осуществить:

• анализ ошибок двигателя;
• проверить правильность работы датчиков;
• выявить неполадки;
• отобразить список ошибок;
• осуществить расчет расхода топлива.

Единственным минусом этой программы является частичный перевод на русский язык.

Программа Car Doctor OBD

Это программное обеспечение позволяет считывать текущие параметры ошибок, значительным плюсом является полный перевод панели задач на русский язык.

OBD Car Doctor – диагностика авто для Android

С ее помощью можно проверять как отечественные автомобили, так и модели других стран. Выполняет практически те же функции, что и предыдущая модель и занимает вторую позицию на пользовательском рынке.

Не вызывает проблем со связью и подключением к obd2 через bluetooth. С ее помощью можно осуществить проверку в реальном времени, а также определить основные параметры автомобиля.

Программа OpenDiag Mobail

Это приложение больше подходит для владельцев инжекторных автомобилей семейства ВАЗ, ГАЗ, ЗАЗ, УАЗ. То есть, эта программа узкой направленности и рассчитана только на отечественного производителя.

Приложение рассчитано на работу с Android и полностью русифицировано, а возможность использование по средствам блютуза значительно упростит весь процесс сканирования. Существует основной список ЭБУ, с которыми совместима эта программа.

Семейство ВАЗ включает в себя:

• BOSCH М1.5.4 R83;
• BOSCH М1.5.4 Е2;
• BOSCHМР7.0 Е3;
• BOSCH МР7.0 Е2;
• BOSCH МР7.9.7 Е3 и Е4;
• BOSCH М7.9.7 Е2;
• BOSCH МЕ17.9.7;
• Январь 5 R83, 5 Е2 и 7.2 Е2;
• Ителма VS5.1 E2 и R83;
• Ителма М74, М74К, М74 CAN, М74 CAN МАР;
• Ителма М75.

Программа OpenDiag Mobail

Семейство ГАЗ и УАЗ состоят:

• из Микаса VS8 E2;
• из Микаса 11 Е2.

Семейство ЗАЗ состоит из:

• Микаса 10.3 и 11.3;
• Микаса 7.6.

Приложение является бесплатным и скачать его можно через GooglePlay, подходит в основном для устройств на андроиде, но некоторые возможно установить и на айфоны.

Elm327obd2 bluetooth адаптер очень легок в использовании, если соблюдена инструкция, то не вызовет никаких проблем с подключением и настройкой связи между устройством и гаджетом.

Отзывы

Устройство elm327 отзывы имеет положительные, главное, не гнаться за самой новой серией, так как она в большинстве случаев плохо сочетается с представленными моделями и дает сбои.

Чаще приобретают версию 1.5, она может отличаться простотой в использовании и хорошо сочетается с представленными марками автомобилей.

Основные советы и отзывы пользователей:

• Андрей: «Устройство очень понравилось, главное, когда устанавливается связь сделать видимым блютуз на телефоне и не забывать выключать.Так как потребляет энергию, а если машиной пользуешься нечасто, то может хорошо посадить аккумулятор»;
• Сергей: «Все отлично, но пришлось несколько раз перезагружать блютуз и только потом вводить пароли».

Заключение

Адаптер elm327 является обязательным устройством для автомобилиста, позволяет найти и исправить ошибки, если обнаружена серьезная проблема, то помогает вовремя ее обнаружить и принять соответствующие меры.

Подключится к obdII через блютуз не составит большого труда, а компактность и минимализм сборки позволит сэкономить пространство и не будет мешать.

mensdrive.ru

Недорогой автомобильный сканер ошибок по протоколу OBD2

Являюсь владельцем капризной машинки BMW X5 — и довольно часто электроника, скушав нашего бензину выдает ошибки. Хочу рассказать о маленьком устройстве, которое может спасти время, нервы и самое главное — деньги. Речь пойдет о сканере ошибок по протоколу OBD2 — который есть в любом современном авто. Он позволяет появившиеся ошибки выявлять, стирать, а иногда это недорогое устройство может даже помочь завести авто когда мысли только об эвакуаторе.
OBD-II (On-board diagnostics) — бортовая диагностика, стандарт разработанный в середине 90-х, предоставляет полный контроль за двигателем. Позволяет проводить мониторинг частей кузова и дополнительных устройств, а также диагностирует сеть управления автомобилем. В данном стандарте производители применяют различные протоколы соединения с автомобилем.

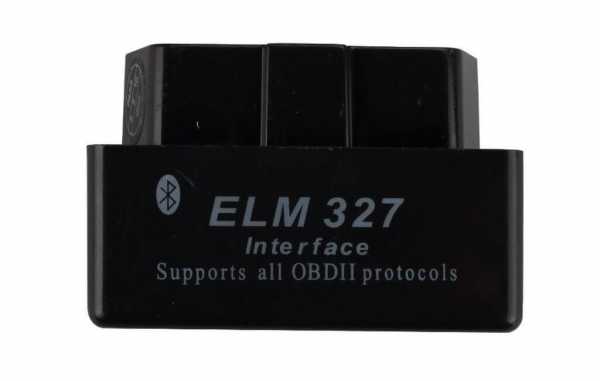

ELM327 Bluetooth OBD2 V1.5 Car Diagnostic Interface Tool  — вот так он зовется на сайте, на котором я его покупал — линк — цена: $8.61 (есть и аналоги на Aliexpress от 6.5$ , но их не тестировал).

Комплект, внешний вид, установка

Примерно через 14 дней после заказа и оплаты на вышеупомянутом сайте, мне в почтовый ящик положили конверт. Получается, что доставка шла не ценным пакетом, а обычной почтой, но в этом есть и свой плюс — не пришлось идти в почтовое отделение.

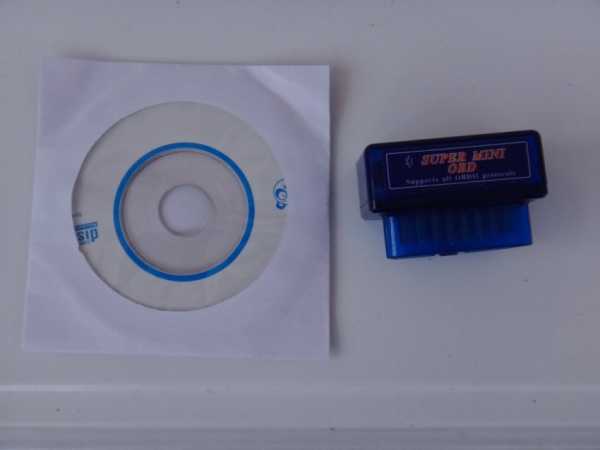

В конверте был необходимый минимум: сам сканер, да компакт-диск с программным обеспечением.

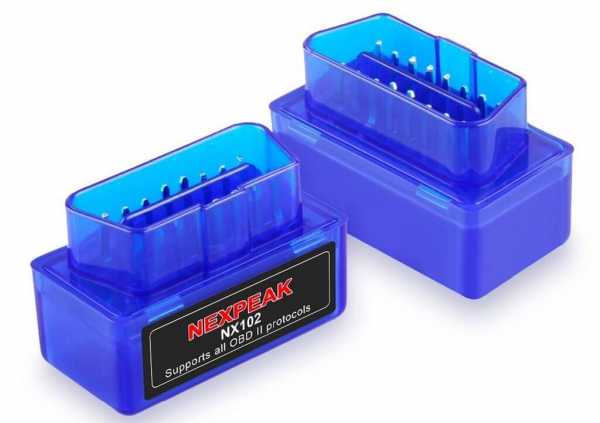

Сам по себе адаптер очень маленький, его размеры составляют 4.8x3x2.5 см, работает от 12 Вольт (что неудивительно), с компьютером связывается по протоколу Bluetooth, и, как я уже говорил ранее, поддерживает автомобильный протокол OBD2.


8 пар ног в литом корпусе. Разобрать я не смог, а раскурочивать не хотелось.

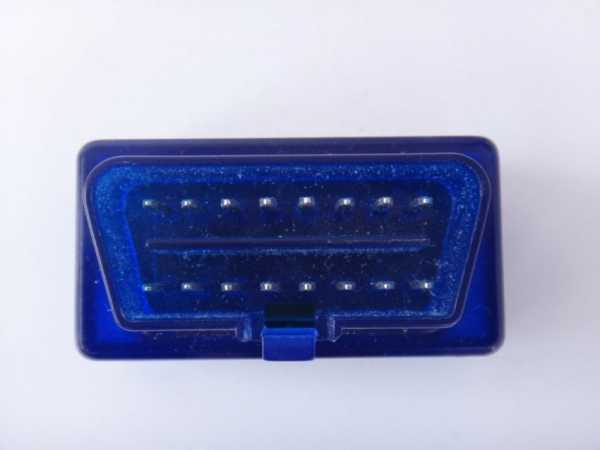

Разъем для подключения такого (или подобного) диагностического прибора обычно находится где-то в укромном месте: под рулем, около пепельницы, около блока предохранителя. У меня разъем находится под рулевой колонкой. При включении сканер отозвался красным светодиодом, при соединении с телефоном будет гореть еще и зеленый. Вот так выглядит сам сканер, установленный в разъем.

Лечим автомобиль в полевых условиях

Устройство пригодилось мне буквально через пару недель после покупки (как хорошо, что я приобрел его заранее). После заправки в непонятной бензоколонке на трассе (деваться было некуда) выскочила ошибка о необходимости поездки в сервис. Я бы может ее и проигнорировал, но проявились и механические симптомы: машина начала троить на холодную. Что-то в мозгах авто давало или бедную или богатую смесь.

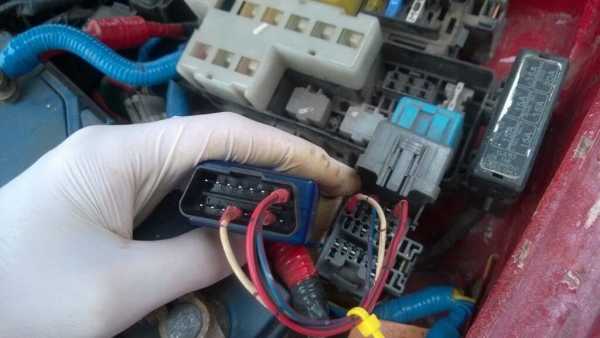

Что же, устанавливаем сканер в порт (это нужно делать на незаведенной машине) и скачиваем программу для диагностики на телефон; я пользовался для этого Torque Pro (Линк на гуглплей, владельцы Apple ищите сами, так как устройств на iOS у меня нет). Запускаем и сразу получаем ошибку: нет соединения с устройством.

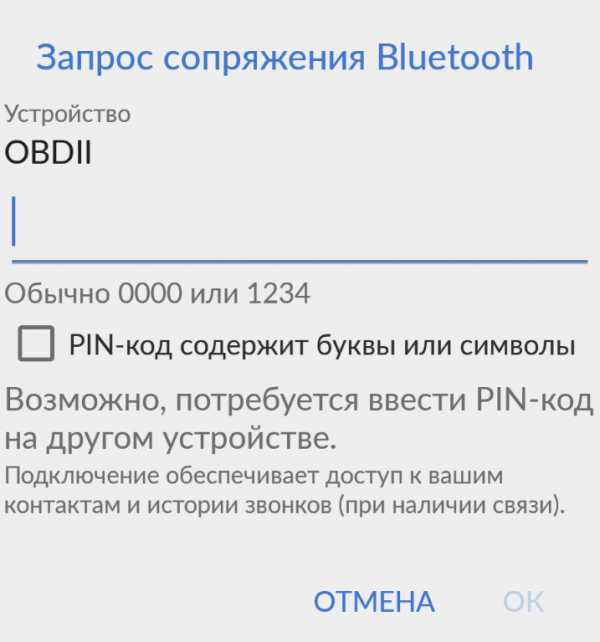

Сопрягаем смартфон через Bluetooth с этим китайским чудо-сканером. Запрашиваемый код обычно 0000, но бывают и устройства с кодом 1234. В общем, все стандартно.

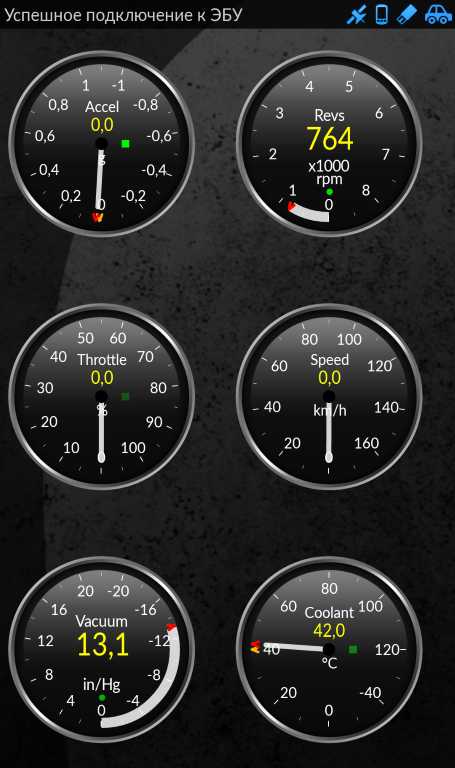

Через несколько секунд программа сообщила мне, что успешно соединилась со сканером. И на главном экране ожили электронные датчики.

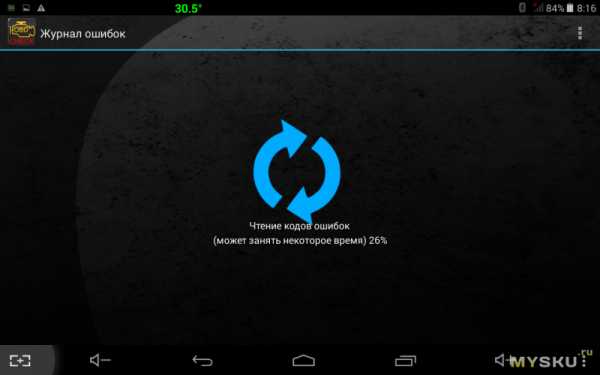

Попробуем разобраться с ошибками — заходим в меню и нажимаем поиск — сканирование ошибок.

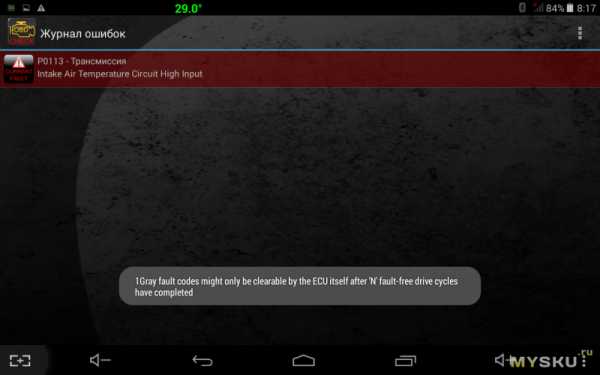

Вот они, мои родненькие, те, что вызвали детонацию и ошибку на приборной панели автомобиля. Расшифровку ошибки легко найти, погуглив их по полному тексту. В частности, эта означает, что смесь слишком бедная, и произошла, видимо, из-за плохого бензина. Несмотря на то, что он уже давно был разбавлен нормальным, ошибка не сбрасывалась — видимо, разработчики ПО для автомобиля не могли себе представить, чего могут намешать на наших заправках, и посчитали, что бедная смесь может быть исключительно из-за разбалансировки системы управления.

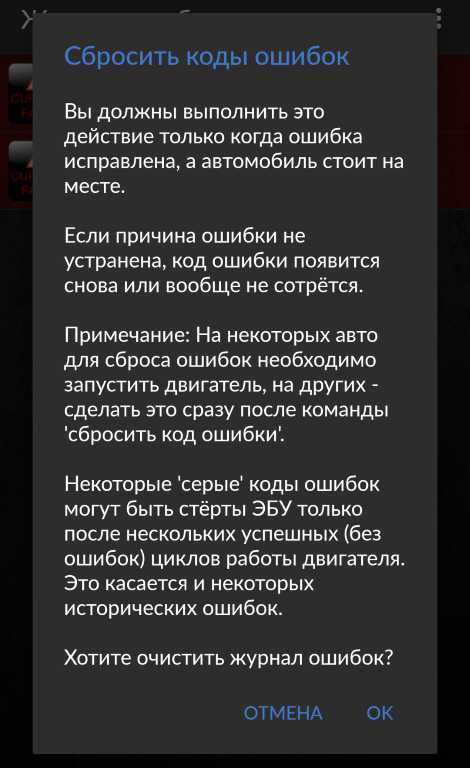

Поэтому, зная причину, мы просто сбрасываем их, нажав на три точки и выбирая «стереть ошибки». Система сразу начинает паниковать и утверждать, что все делается на свой страх и риск. Конечно, если ошибка проявится во второй раз, то не нужно ее постоянно сбрасывать, а нужно отвозить машину на ТО. Как бы то не было, коды ошибок стоит записать, чтобы показать их в мастерской.



Заводим автомобиль, и, о чудо, ошибка пропала. Как исчезла и детонация.

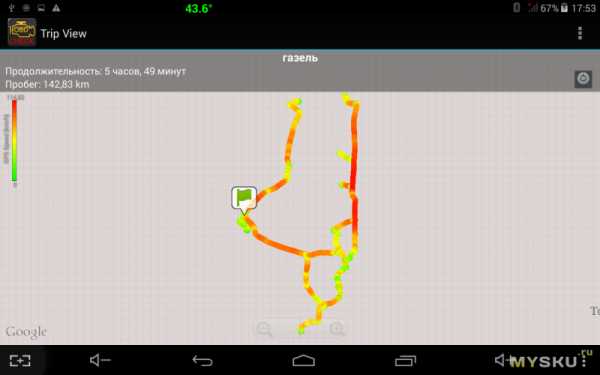

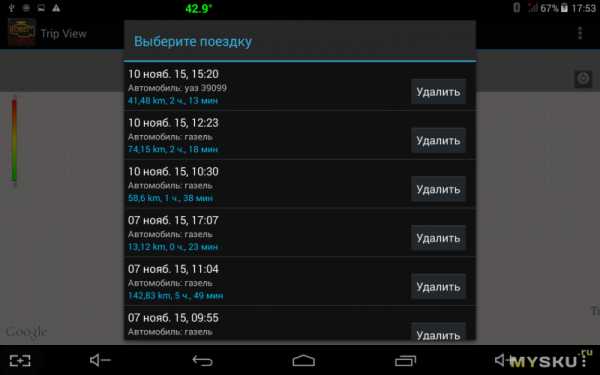

Конечно, прибор пригодится не только для сброса ошибок. Иногда я запускаю программу вместо навигатора, чтобы наглядно видеть те датчики, которые недоступны на панели приборов.
