Как установить в магнитолу Bluetooth

У меня есть автомагнитола и вот встал вопрос, а как установить в неё блютуз, чтобы слушать через него музыку, а оказалось ни чего сложного нет, вот и сделал всё своими руками.

Итак, покупаем на Али или ещё где, сам модуль блютуза, если кому лень лазить по сайту вот ссылка

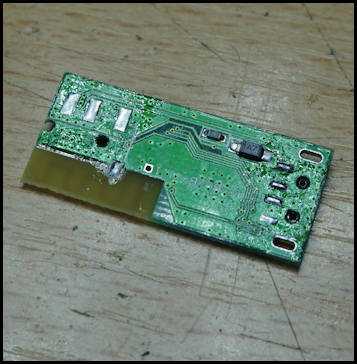

Далее разбираем его и выпаиваем USB и AUX разъемы.

Затем снимаем переднюю панель магнитолы и разбираем, будет искать удобное место куда воткнуть нашу плату-блютуз.

Я решил поставить вот здёсь справа.

Теперь, после того, как нашли место для платы и примерили её, припаиваем к ней 5 проводов.  Два провода для питания, это где стоял разъём USB, там 4 контакта, но нам нужны только два крайний слева и крайний справа, это и будет плюс с минусом.

И три провода припаиваем, где стоял AUX.

Саму плату к пластмассе я приделал на двухстороний скотч. И припаиваем все провода. Если у вас в магнитоле есть USB разъём, то провода от блютуза припаиваем паралельно к нему, если нет USB входа, то ищем на плате магнитолы, где появляется плюс 4-5 вольт после включения магнитолы и припаиваем туда красный провод то есть плюс, ну а минус можно припаять на массу на плате магнитолы.

Далее мультиметром надо прозвонить AUX разъем магнитолы и запаять провода так же, как и это было на плате контроллера, ну а дальше всё собираем.

Вот что получается…

Далее, идем в машину, включаем AUX на магнитоле, а на телефоне находим устройство через блютуз и наслаждаемся музыкой.

Автор; Виталий Сусский,  г.Омск

xn--100--j4dau4ec0ao.xn--p1ai

Характеристика автомагнитол с блютузом, подключение блютуз с помощью адаптера

Современные технологии не стоят на месте и с каждым годом появляются новые устройства, повышающие комфорт эксплуатации автомобиля. Одно из таких устройств — блютуз-адаптер для автомагнитолы. Какие преимущества дает его использование, какие модели существуют и как подключить – рассказывается в данной статье.

Содержание

[ Раскрыть]

[ Скрыть]

Преимущества блютуз в автомобиле

Беспроводная система передачи данных, называемая блютуз (голубой зуб), стала доступна на автомобиле.

Преимущества ее использование в машине очевидны:

  • водитель во время движения не отвлекается на пользование мобильным телефоном;
  • отсутствуют провода;
  • можно подключать других электронные устройства, которые поддерживают протокол блютуз;
  • руки водителя свободны, что повышает безопасность вождения;
  • диагностика автомобиля с помощью диагностического сканера.

Таким образом, использование технологии «голубого зуба» позволяет создать комфортные условия для управления автомобилем.

Зачем автомагнитоле технология «голубого зуба»?

Хотя технология «голубого зуба» появилась недавно на рынке электроники, она стала очень популярной. В автомобилях ею стали пользоваться в магнитолах в качестве гарнитуры. Ее использование освободило руки водителя во время разговора по мобильному телефону, что дает возможность повысить безопасность движения. Водитель может быстрее прореагировать на сложившуюся ситуацию на дороге.

Устройство с «голубым зубом»

Бортовая акустическая система авто и микрофон ресивера используются как динамик и микрофон. Новейшие модели автомагнитол оснащены функцией создания телефонной книги, которую можно скачать на свой носитель данных или синхронизировать с телефоном.

При поступлении входящего звонка ресивер приглушает или отключает музыку и выводит на экран информацию о том, кто звонит. В зависимости от имеющихся функций магнитолы с блютузом имеют различные дополнительные возможности, например, обрабатывают информацию различного формата (видео, фото, музыка и т.д.), полученную с нескольких внешних устройств: телефона, проигрывателя, плеера и т.п.

Блютуз для авто

Популярные модели

Рассмотрим наиболее простые популярные модели, оснащенные блютузом.

Кенвуд KMM-363SDED

Магнитола оснащена MP3 проигрывателем, воспроизводящим все аудиоформаты и поддерживающим установку SD/MMC карт. Кроме того, к ней можно подключить другие внешние устройства. Встроенный FM-тюнер может автоматически найти 18 радиостанций. Качественный звук обеспечивается усилителем и эквалайзером. Магнитола имеет порт USB. Символьный дисплей имеет подсветку экрана и кнопок.

Пионер DEH-4700BT

Данная модель оснащена блютузом и USB-портом, находящимся на передней панели. Она поддерживает почти все известные форматы, к ней могут быть подключены различные девайсы с андроид-платформой.  У автомагнитолы чистое звучание благодаря мощному усилителю. Для получения более мощного звука желательно улучшить акустическую систему авто (автор видео — Avtozvuk.ua — База Автозвука).

Смартфоны управляются с панели головного устройства. При этом подключаемые гаджеты получают подзарядку, поддерживает распространенные аудио форматы, в том числе WMA/WAV, оснащена разъемом ISO. Встроенный блютуз-модуль может управляться с помощью голоса, имеет громкую связь. Панель снимается, имеет красную подсветку кнопок.

AEG AR 4026

Данная магнитола имеет 7-дюймовый сенсорный экран, DVD проигрыватель, блютуз и порт USB. На модели установлены системы анти-шок и ESP, поддерживает андроидные девайсы. Гаджеты, подключенные через USB-порт, получают подзарядку. Управление без использования проводов, может осуществляется на расстоянии с помощью ПДУ. Автомагнитола оснащена стильными часами, функцией выключения звука мобильного телефона, возможно проведение прошивок.

Как подключить блютуз к автомагнитоле?

Если возможности купить автомобильную магнитолу с «голубым зубом» нет, то можно подключить специальный блютуз-адаптер, который поддерживает различные виды гаджетов с Андроидом.

Работает адаптер от салонного прикуривателя. Адаптер оснащен всеми функциями, имеющимися в «голубозубых» автомагнитолах: воспроизведение музыки, встроенный микрофон, голосовое управление, громкую связь и т.д.

Блютуз-адаптер для магнитолы

Принцип работы адаптера для автомагнитолы прост:

  • подключается устройство к адаптеру также, как обычная гарнитура;
  • на блютуз-адаптере необходимо выставить волну, на которой он будет работать;
  • далее на автомагнитоле нужно найти выставленную волну и можно слушать музыку через блютуз.

Цена вопроса

Ниже фото трех моделей автомагнитол, описанных выше.

 Загрузка ...

Видео «Аудио блютуз-адаптер AUX в автомобиль»

В этом видео демонстрируется, как подключить блютуз-адаптер к AUX-входу автомагнитолы (автор ролика — WiFika.RU).

avtozam.com

Bluetooth для автомагнитолы: делаем своими руками. USB Bluetooth адаптер для автомобиля: прослушивание музыки с телефона.

Отправляясь в командировку на машине, часто бывают случаи, что радио перестает работать где-нибудь в лесу. А бывают случаи, что просто хочется послушать что-то любимое. Диски давно уже никто не записывает себе в машину, пользуются в основном флешками. Мне же вот лень и на флешку скидывать музыку. А вот в телефоне музыка всегда есть. Поэтому можно подключить его к магнитоле через usb или аудио-кабель. Но как же надоели все эти лианы на лобовом стекле, питающие телефон, регистратор, навигатор! Если вы согласны со мной, то прошу далее.


Вообще хочу убрать все провода из обзора лобового стекла в машине. Начал с того, что увел в потолок провод от регистратора. Следующим этапом хочу сделать беспроводную зарядку в держателе телефона (чтобы просто так не стоял там). Ну а промежуточным этапом решил избавиться от проводов к магнитоле. Вариантов есть 2:
- FM-трансмиттер, вставляющийся в гнездо наушников у телефона
- Bluetooth Music Receiver
FM-трансмиттер я рассматривал, когда еще не знал про второй вариант. Но не стал брать по причине того, что его требуется постоянно подзаряжать. Также не хотелось постоянно вставлять его в гнездо наушников (во-первых, чтобы меньше гнездо расшатывать, во-вторых, чтобы можно было просто поставить телефон и слушать музыку, или наоборот, забрать телефон и не выдергивать из него ничего).

Однажды, прочитав , а потом , я понял, что это максимально подходящий под мои потребности вариант. Но хотелось что-то более компактное и чтобы не колхозить ничего. За этой хотелкой и отправился на поиски. Нашел 2 подобных девайса: и виновник обзора. И если в первом девайсе все понятно - питается от usb и передает звук на AUX магнитолы (мне этот вариант подходит, так как есть и USB и AUX), то вот у второго все не так понятно - usb есть, а вот гнезда 3.5mm для звука нет. Но раз цена копеечная, то решил удовлетворить свое любопытство и заказал именно этот.

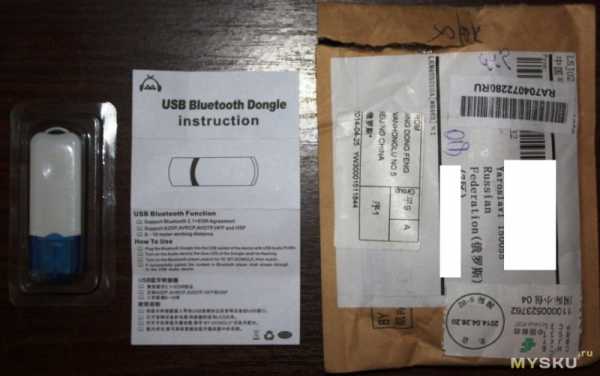

Для любителей упаковки и информации о доставке

Упаковано скромно, но это не помешало доехать товару в целости до меня. Отправил покупатель на следующий день после покупки, доехало до меня за 3 недели.

Спецификация с сайта

Size: about 6cm x 2cm x 0.8cm
Bluetooth Specification: V2.1
Supported profiles: A2DP, AVRCP
The receiver distance: about 10m (without Block)
Color: Blue, Red


Получив и распаковав, принялся сразу же испытывать.
Первое, на чем испытал - это конечно же магнитола в машине (собственно для этого и покупал). Вставил в гнездо USB, «флешка» заморгала и сразу начала проигрывать первую запись bt-music.mp3 (забегая вперед скажу, что на самой «флешке» 6 таких записей), но в колонках была тишина и магнитола переключилась автоматически обратно на радио. Включил bluetooth на смартфоне и выполнил поиск устройств. Нашел BT_DONGLE и выполнил сопряжение (выполнилось почему-то не с первой попытки). После этого запустил стандартный аудио-проигрыватель Android 4.2 и начал проигрывать музыку. Магнитола сразу же переключилась на USB-устройство и из динамиков пошел долгожданный звук. Правда задержка звука у меня выходит где-то 5-6 секунд (телефон проигрывает песню, а магнитола пропускает эти 5-6 секунд). При переключении композиций на телефоне происходит тоже самое. Если песни идут друг за другом, то паузы нет.
Управлять плей-листом я конечно собирался с телефона, но обнаружил приятную неожиданность - при нажатии следующего/предыдущего трека на магнитоле, песня переключалась и в плей-листе. Не проблема даже, если на смартфоне активно в данный момент другое приложение - песни все равно переключаются.
Но нашел и некоторый недостаток в этой функции - если куда-то отходишь с телефоном, а «флешка» продолжает работать, то при нажатии кнопок next/prev на магнитоле переключаются по кругу только несколько последних песен. Но и исправляется это легко - просто вытащить и вставить обратно этот девайс.
Когда выбирал, какой из bluetooth-приемников покупать, то заметил на этом отверстие в корпусе под микрофон (это и было причиной любопытства в данном устройстве), думал, что если получится, то сделаю bluetooth-handsfree из магнитолы. Не получилось - телефон при звонке переключился на bluetooth-гарнитуру, но собеседник меня так и не услышал (я же услышал только запоздалые гудки в колонках). «Ну и ладно» - подумал я, - «Не для этого покупал».
В общем принцип работы этого устройства простой:
1. Передатчик (телефон, компьютер) отправляет звук как на гарнитуру
2. Эта «флешка» принимает звук и пишет его в файл bt-music.mp3
3. Проигрыватель воспринимает этот приемник как обычный USB-накопитель и воспроизводит с него файлы.

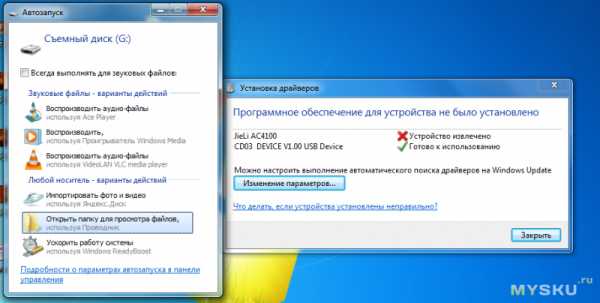

Когда с авто-магнитолой стало все более-менее понятно, стал думать, где-же еще можно воспроизвести музыку с флешки? Ну конечно же на компьютере. Большая железяка обнаружила 2 новых устройства, одно из которых оказалось съемным диском, а на второе он не смог подобрать драйвер.


Внутри флешки находятся 6 аудио-файлов (иногда все 6 mp3, а иногда 3 mp3 и 3 wav - с чем связано, пока не понял). Сначала попробовал воспроизвести в VLC - есть все та же задержка в 6 секунд, иногда «проглатываются» несколько миллисекунд песни. При переключении следующего трека - ничего не происходит.
Проигрыватель Windows Media повел себя точно также. Media Player Classic вообще отказался что-либо воспроизводить.
Если остановить воспроизведение музыки с передающего устройства (стоп или пауза), то через некоторое время (около 10 секунд) флешка извлекается из компьютера. Также происходит и когда девайс вставлен в магнитолу. Когда музыка продолжит воспроизводиться, то флешка снова вставляется в USB.
Таким образом приходим к выводу, что слушать песни на компьютере через сие «чудо» представляется возможным, но не является желаемым - я лучше через кабель подключу телефон к компьютеру и таким образом послушаю. Хотя возможность такая есть.

Далее я вспомнил, что у жены есть портативная колонка, которая умеет читать USB-накопители. Пришел ее черед быть подопытной))
Воткнул «флешку» в колонку, раздался звук «тыдын» (подобный как usb втыкают в компьютер) и сразу же начала проигрываться музыка. Неожиданностью стало, что никакой задержки нет!!! Абсолютно никакой! Как только нажимаю на кнопку, так и происходит переключение песни.
Кнопки next/prev также работают. Play/pause выполняет роль Mute, т.е. на колонке звук перестает идти, но песня все еще проигрывается на смартфоне.
Колонку покупал в Китае пару лет назад. Похоже китайское устройство нормально дружит только с китайцем))

В общем-то все, подведу итоги.
Минусы:
- бывают задержки в воспроизведении (зависит от принимающего устройства)
- для воспроизведения требуется usb-порт (не на всех муз.центрах может быть)
Плюсы:
+ Не требует подзарядки и доп. питания(питается от usb-порта)
+ Ничего дополнительно втыкать не нужно, нет никаких проводов
+ Простота использования (выполнил сопряжения с телефоном и все!)
А общее впечатление от этого девайса у меня осталось положительным - все мои ожидаемые потребности он выполняет. Поэтому другим советую к покупке.

P.S.: это мой первый обзор, поэтому если чего-то не хватает, или есть предложения по испытанию девайса - пишите, буду дополнять. Видео пока не сделал, так как снимаю на телефон, а одновременно снимать и воспроизводить он не умеет.

Описание

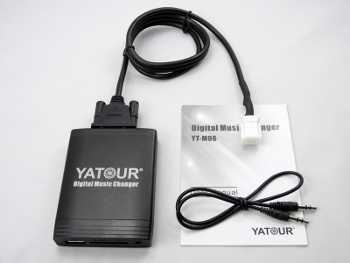

Адаптер Yatour YT-M06- это модуль дооснащения штатных магнитол и полнофункциональное решение для декодирования и воспроизведения MP3/WMA на головном устройстве автомобиля. YATOUR обеспечивает звук высокого качества непосредственно в стерео системе через порт CD-чейнджера. YATOUR ,не урезая функционала вашей магнитолы, подключается в разъем на тыльной части аудиосистемы, и дополняет ее возможности воспроизведения с цифровых носителей.

YT-M06 - цифровой чейнджер, позволяющий воспроизводить аудио с USB, SD card и AUX 3.5mm.

Распознается в системе как штатный проигрыватель, позволяет управлять композициями с руля и магнитолы.

Разъемы для подключения:

USB

SD card

AUX 3.5 mm

Разъем BT - разъем для подключения оригинального Bluetooth модуля Yatour YT-BTM.

Возможности
  • Управление с головного устройства и мультируля
  • Встроенный процессор для декодирования MP3 и WMA (SUNPLUS Hi-Fi Decoding Chip)
  • Поддержка карт памяти SD/SDHC/MMC, USB-флеш-накопителей
  • Поддержка внешних источников звука (MP3/MP4 плеера, планшетов, мобильных телефонов и т.д.) через слот AUX IN 3,5mm.
  • Функции Playlist, Repeat, Random
  • Запоминание последней позиции остановки воспроизведения (LPM)
  • Простая установка
Область применения

Адаптеры Yatour совместимы со штатными магнитолами Toyota, Lexus, Honda, Acura, VW, Skoda, Audi, Mazda, Nissan, Infiniti , Suzuki, BMW , Peugeot, Citroen, Ford ,Fiat , Alfa Romeo , Opel , Renault , Smart и с магнитолами Alpine, Clarion, Pioneer. Список постоянно расширяе
