Парктроник автомобильный – как установить своими руками

Парктроник автомобиля – это электронный ультразвуковой парковочный радар, позволяющий водителю во время парковки оценивать расстояние между бампером автомобиля и препятствием. Наличие парктроника в автомобиле повышает безопасность парковки в ограниченном пространстве и в условиях плохой видимости.

Принцип работы и виды парктроников

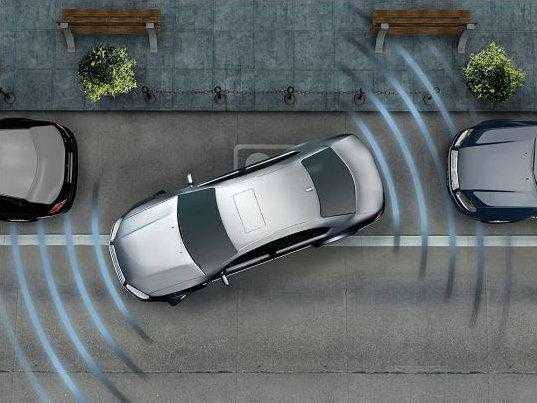

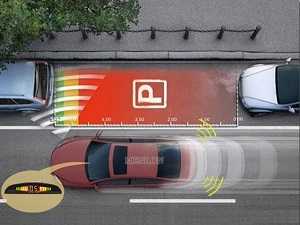

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходиться протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы проковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы
ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

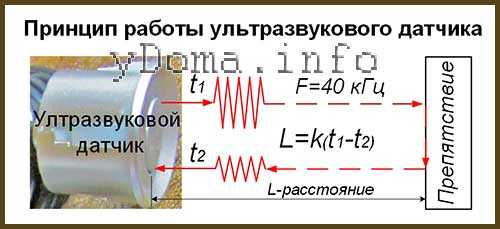

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Какой парктроник выбрать и где дешевле купить

При движении автомобиля вперед все препятствия видны и так хорошо, поэтому нет смысла устанавливать датчики парктроника на передний бампер. Исходя из выше сказанного для самостоятельной установки в свой автомобиль, я выбрал парктроник с четырьмя ультразвуковыми датчиками для установки на задний бампер, с оповещением звуковым сигналом и выводом графической и цифровой информации на дисплей.

После определения конфигурации радара удовлетворяющей моим требованиям и поиска парктроника в Интернете, нашел подходящий по цене и качеству в китайском интернет-магазине AliExpress. В результате, с учетом самостоятельного монтажа и стоимости материалов, мои затраты на установку парктроника в автомобиль составили чуть больше $11.

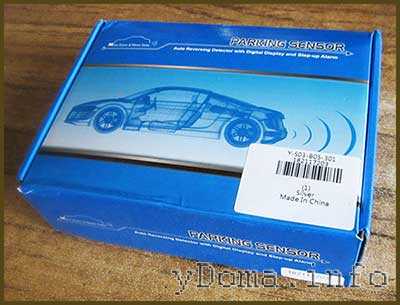

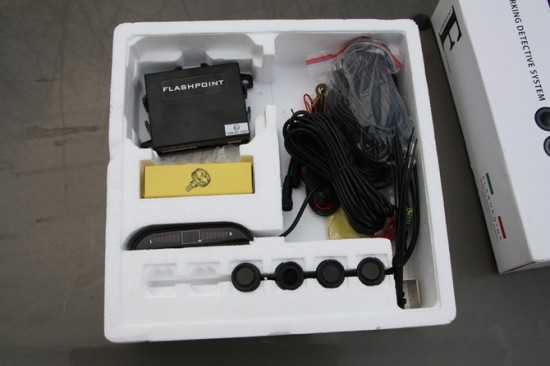

На фотографии представлен набор комплектующих для установки парктроника в автомобиль. В наборе есть даже специальная фреза, для сверления отверстий в бампере для монтажа ультразвуковых парковочных датчиков.

Проверка парктроника перед установкой в автомобиль

Перед установкой парктроника в автомобиль, для исключения неожиданностей, необходимо проверить его на работоспособность. Для этого нужно, в соответствии с выше приведённой структурной схемой, подключить к электронному блоку управления все датчики, дисплей и подать на него соблюдая полярность питающее напряжение +12 В постоянного тока от блока питания, рассчитанного на ток не менее 0,3 А или

ydoma.info

Блок парктроника | Страница 2

Ответ: Блок парктроника

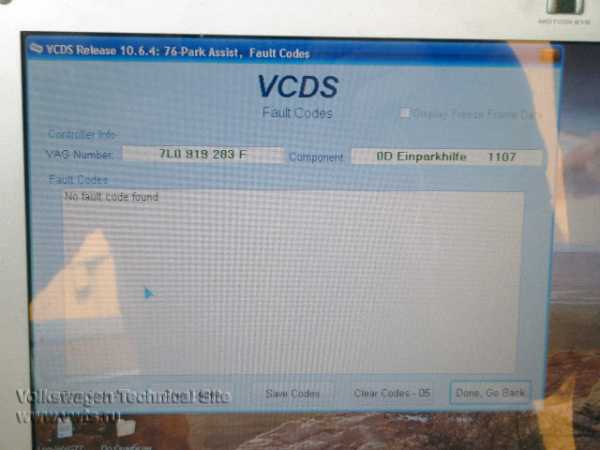

Вопрос знатокам: протестил парктроник по причине его не работы, пишет что умер один из передних датчиков. По ETKA посмотрел номер, но оказалось что сушествует внутренний и наружный датчик.

Вот ошибка по диагностике:

37-00 — неисправен

ETKA под одним и тем же номером с разницей в последней буквы выдает одну и туже деталь ( внутренний и наружный датчик).

www.audi-club.ru

Как установить парктроник своими руками?

Ежегодно на улицах современных городов появляются тысячи новых автомобилей. Вместе с тем количество парковочных мест растет менее активно, и автомобилисты вынуждены парковаться плотнее, что неизбежно приводит к росту количества дорожных инцидентов. Избежать неприятных ситуаций на дорогах поможет парктроник — парковочный радар, который помогает водителю безопасно припарковать авто в любых условиях. Особенно полезным это устройство будет для новичков и тех, кто еще не освоил парковку автомобиля в сложных городских условиях.

Как работает парктроник?

Эти устройства бывают нескольких типов, и в этой статье мы рассмотрим наиболее популярный из них — ультразвуковой. Принцип работы парктроника прост: в бампер автомобиля устанавливаются специальные сенсоры, которые передают и принимают акустические сигналы. Устройство рассчитывает расстояние до препятствий на основе времени, за которое звук проходит от датчика к препятствию и возвращается обратно. Это возможно благодаря тому, что скорость звука — величина постоянная.

Водитель получает визуальный, звуковой или комплексный сигнал. В некоторый типах парктроника установлен ЖК-дисплей, на котором отображается положение автомобиля относительно препятствий и расстояние до них. Как показывает практика, лучше всего воспринимается именно звуковой сигнал, но это скорее зависит от привычки.

Узнайте больше о том, как правильно пользоваться АКПП. Советы по использованию и уходу за автоматической коробкой передач от опытных водителей.
Здесь /tehobsluzhivanie/hodovka/razval-skhozhdenie.html можно узнать, как самостоятельно отрегулировать развал-схождение.

Потеряли или сломали ключ от автомобиля? Не беда. Подробнее о том, как завести машину без ключа.

Что нам потребуется для установки?

Чтоб установить парктроник своими руками не требуется каких-то профессиональных навыков. С этой задачей по силу справится рядовому автолюбителю. Все что для этого потребуется — ровно просверлить несколько отверстий и правильно соединить провода. Большая часть необходимых инструментов найдется в гараже любого водителя.

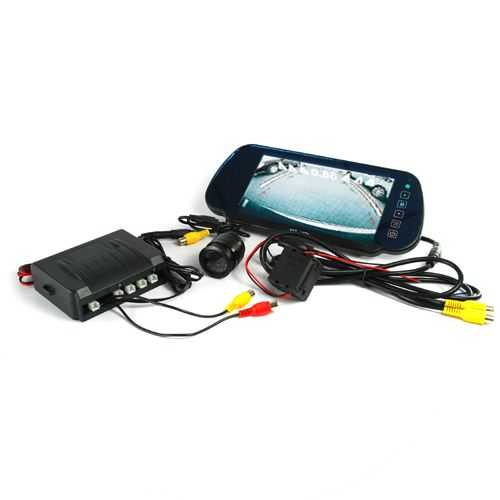

Комплект большинства парковочных радаров состоит из:

датчиков (от 2 до 8 штук)
соединительных кабелей
экрана
блока обработки сигналов.

Также в комплекте с некоторыми моделями поставляется фреза для высверливания отверстий под датчики и разные полезные мелочи. Но если ее в комплекте нет, это не критично — можно замерить диаметр датчика и приобрести сверло в ближайшем магазине. Однако нужно учесть, что диаметр фрезы должен быть больше диаметра датчика на 1-2 мм.

Для установки и подключения парктроника нам потребуется:

само устройство
фреза для сверления отверстий под датчики (зачастую идет в комплекте с парктроником)
дрель (также можно воспользоваться шуруповертом)
набор ключей
карандаш, изолента или хомуты, рулетка и тестер.

Все машины разные и каждый случай по своему уникален, поэтому возможно потребуются и другие мелочи, такие как плоскогубцы, паяльник или схема электрооборудования автомобиля.

Устанавливаем парктроник своими руками

Перед началом установки рекомендуем убедится в работоспособности устройства. Соедините блок обработки сигналов и датчики проводами и проверьте, реагирует ли парктроник на препятствия.

Схема установки парктроника

Данная схема установки универсальна, и подойдет для большинства автомобилей. В передний и задний бампер монтируются сенсоры и камера, которые проводами подключаются к блоку управления. Дисплей парктроника может устанавливаться как на приборную панель, или в задней части салона и также подключается к блоку.

Установка заднего парктроника

Начинать установку системы необходимо со сверления отверстий под датчики. Это, пожалуй, самая ответственная задача и к ней следует подойти с особой тщательностью. На некоторых автомобилях бампер снимать необязательно, но если Вам так будет удобнее, то лучше его снять.

Для начала наметим на бампере места, на которые в дальнейшем установим датчики. В инструкции к парктронику Вы сможете найти подробные требования к установке, такие как оптимальное расстояние между датчиками и от датчиков до земли. Эти требования очень важны, и их обязательно нужно учесть при наметке отверстий. Далее клеим монтажный скотч на те места, где будем сверлить, и обозначаем шилом центры отверстий.

Семь раз отмерь — один раз отрежь! Не лишним будет еще раз проверить разметку отверстий. Допущенные на этом этапе ошибки исправить будет невозможно!

С помощью фрезы просверливаем в бампере намеченные ранее отверстия для заднего парктроника. Важно, чтоб сенсоры после установки были направлены строго горизонтально, поэтому сверлить нужно перпендикулярно плоскости бампера.

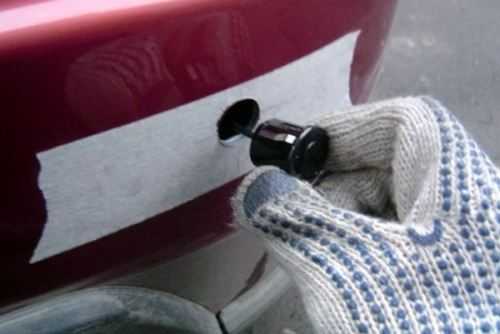

После этого в отверстия вставляются датчики сенсорами наружу (проводами во внутрь). Бамперы некоторых автомобилей имеют подкладку под пластиком — демпфер. В таком случае просунуть провода Вам поможет кусок проволоки или гвоздь. Предварительно сделав в демпфере дырку под провод, примотайте кабель к гвоздю изолентой и протяните во внутрь.

Далее вставляем датчик в отверстие и закрепляем с тыльной стороны специальными кольцами, которые должны быть в комплекте. Важно также установить сенсоры в правильной последовательности. Они обозначены латинскими буквами А, В, С и D и должны быть установлены на бампере в таком же порядке слева на право.

Зачастую датчики имеют черный или серебристый цвет и при необходимости их можно перекрасить в цвет кузова (бампера). Эта процедура никак не влияет на их чувствительность и долговечность, а ваше авто выглядит красивее. Подобрать краску можно “на глаз”, или точно определить цвет при помощи компьютерного подбора.

Как правило, блок обработки сигналов устанавливают в багажнике, хотя он также может быть закреплен во внутренней части крыла или под приборной панелью в салоне. Мы же рассмотрим пример наиболее распространенного решения.

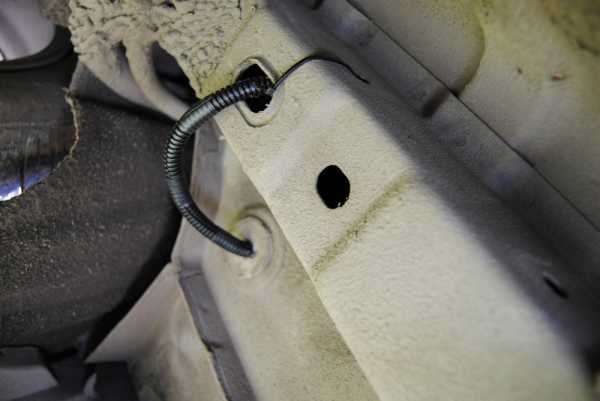

Будем работать под бампером и в багажнике. Первым делом, освобождаем багажник и снимаем обшивку. Провода от всех сенсоров сматываем вместе. Это можно сделать с помощью изоленты, хомутов или провести провода через гофру, которая также будет защищать их. Смотанные вместе провода проводим под бампером в багажник через технологическое отверстие. Если оно отсутствует — сверлим новое и после протяжки проводов заливаем герметиком.

Далее нам необходимо выбрать место, где будет установлен блок обработки сигналов. Это место должно быть относительно безопасным для блока, так как его может сорвать грузом, который будет перевозиться. Сам блок крепится к любой поверхности с помощью двухстороннего скотча — просто срываете пленку и крепите блок (желательно на обезжиренную поверхность).

Парктроник активируется в тот момент, когда включается задняя передача. Поэтому после закрепления блока обработки сигналов, его нужно запитать от ламп заднего хода с соблюдением полярности. Первым делом добраться до проводов заднего фонаря и определить какой из них “плюс”. Зачастую эта проводка состоит из кабелей с черной и красной изоляцией и в таком случае красный провод это “плюс”. В противном случае “плюс” нужно определить с помощью тестера.

Какое масло лучше выбрать для Вашего автомобиля? Рейтинговое сравнение моторных масел ведущих отечественных и зарубежных производителей.
Тут /driving/ispolzovanie-kpp/kak-polzovatsya-variatorom-robotom.html Вы найдете статью о том, как правильно пользоваться различными АКПП.
А Вы знаете чем отличается тосол от антифриза? Читайте здесь о том, какую охлаждающую жидкость лучше выбрать.

Подключить провода можно двумя способами:

“Дедовский” способ — снимаем изоляцию с обоих кабелей и скручиваем их вместе. Затем место соединения плотно обматываем изолентой. Процедуру повторяем с каждой парой проводов — с “плюсом” и “минусом”.

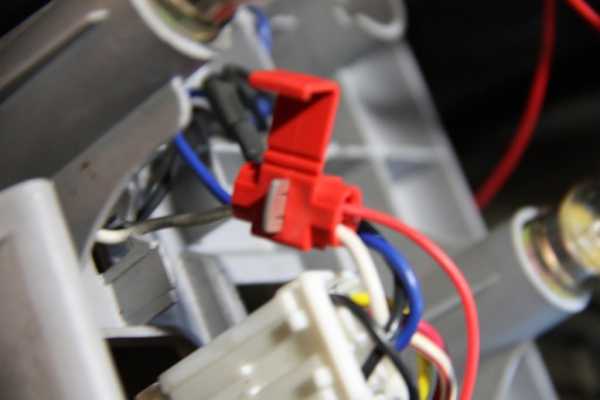

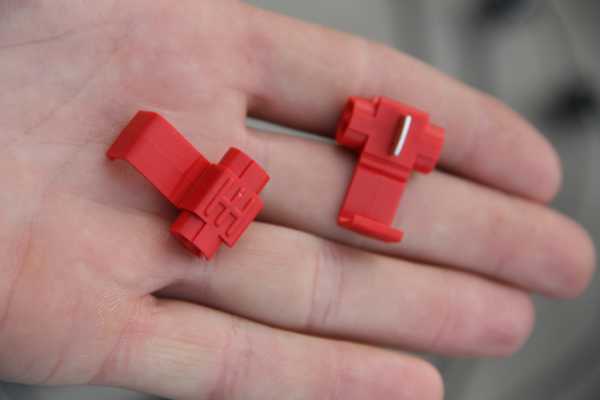

Второй способ — используем специальные заклепки, которые при сжатии создают контакт между проводами. Этот способ более удобный, так как не нужно ничего резать и снимать изоляцию. В нашем примере заклепки поставляются в комплекте, но при необходимости их можно докупить.

На “плюсовой” провод от лампы заднего хода надеваем заклепку. Во второе отверстие подключаем провод питания блока. Затем плоскогубцами вдавливаем перемычку, которая протыкает оба кабеля и создает между ними контакт.

После этого подключаем к блоку датчики — каждый провод от датчика и каждый разъем в блоке промаркированы соответственно.

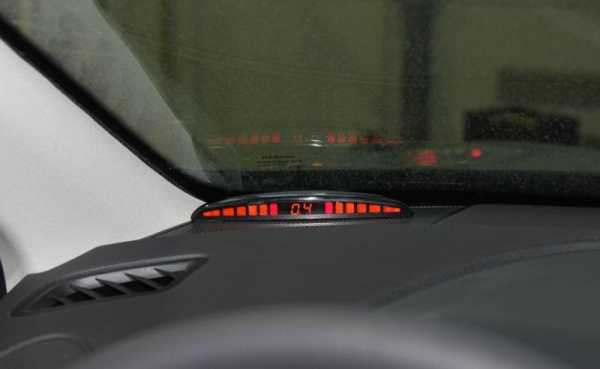

Теперь подумаем, куда поставить дисплей и установим его. Как правило, он устанавливается на приборную панель. Но некоторые предпочитают устанавливать дисплей в задней части салона так, чтоб его было видно через зеркало заднего вида. Дисплей, как и блок, крепится к ровной поверхности двусторонним скотчем. Какое бы место для дисплея Вы не выбрали, следующим шагом будет его подключение к блоку обработки сигналов.

Важно! При установке дисплея в задней части салона необходимо учитывать тот факт, что смотреть на него Вы будете через зеркало. Это значит что препятствия на нем будут отображаться также в зеркальном отражении, то есть наоборот! Чтоб сделать отображение правильным относительно Вас, нужно поменять порядок проводов датчиков, которые подключены к блоку. То есть A, B, C, D поменять на D, B, C, A.

Заднее расположение дисплея обладает некоторым преимуществом, так как нет необходимости тянуть провода через весь салон к приборной панели. В этом случае проводка протягиваются через технологическое отверстие под сидение, далее под обшивкой между бортом и крышей автомобиля. В случае с передним расположением дисплея проводка располагается под обшивкой боковой юбки или под ковриками.

Всю проводку лучше закрепить хомутами или изолентой. Это же касается лишних кусков провода, которые могут стучать на ямах. Может случиться так, что на солнце крыло автомобиля нагреется, и прикрепленный на двусторонний скотч блок может сползти. После завершения установки включаем зажигание, затем заднюю передачу и смотрим загорелся ли экран. Если загорелся, значит Вы правильно установили задний парктроник!

Установка переднего парктроника

Принцип установки переднего парктроника тот же, но есть некоторые отличия. В этом случае нам нужно протянуть проводку через капот и салон автомобиля к багажнику, где установлен блок обработки сигналов. На некоторых автомобилях перед началом установки переднего парктроника нужно снять радиаторную решетку и патрубок воздуховода.

Далее все по инструкции — размечаем и сверлим отверстия под передние датчики парковки. Используем проволоку для проталкивания провода под бампер и скрепляем проводку изолентой или хомутами. Через технологическое отверстие провод выводится в подкапотное пространство. В некоторых случаях бачок омывателя будет мешать протянуть провода, поэтому его нужно снять.

Провод от переднего левого датчика лучше пустить по другой стороне моторного отсека под аккумулятором. Для того, чтоб протянуть остальные провода, можно использовать штатную гофру, если таковая имеется. Кабель протягивается в салон через технологическое отверстие.

Теперь определимся с тем, как мы будем активировать передник парктроник. И здесь есть несколько вариантов:

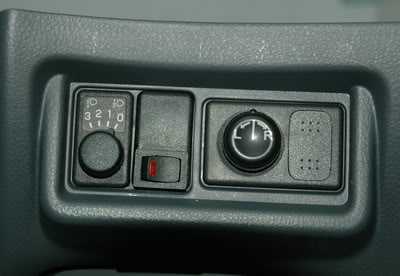

Активируем отдельной кнопкой. В этом случае Вам придется подключить передний парктроник к штатной кнопке на передней панели или установить новую. Этот способ хорош тем, что позволяет пользоваться им только когда это необходимо.
Активируем при зажигании. Это способ немного удобнее, так как не нужно постоянно нажимать на кнопку. Необходимо добраться до проводов под рулем и найти провод зажигания. Аккуратно открываем рулевую панель.

Найти провод зажигания нам поможет тестер. Сначала включаем зажигание и находим провод на котором есть напряжение 12 В. Далее выключаем зажигание, и напряжение на нужном нам проводе пропадает. В нашем случае этот провод помечен буквой “К”. Запитаемся от этого провода и все готово!
Активируем передний парктроник педалью тормоза. В этом случае нам необходимо запитаться от лампы тормоза. Определить нужный провод можно с помощью тестера так же, как в предыдущем пункте.

И наконец выводим проводку через салон автомобиля в то место, где установлен блок обработки сигналов. В нашем случае это багажник. Провода переднего парктроника подключаем согласно инструкции, по той же схеме, что и с задним.

Не работает парктроник, что делать?

Есть много причин, по которым парктроник может выйти из строя или не работать после установки. Поэтому мы рассмотрим два случая:

Не работает новый парктроник

В начале статьи мы рекомендовали проверить работоспособность девайса до его установки на авто. Если до установки он работал, следует проверить подключение всех основных узлов. Все компоненты должны быть подключены согласно инструкции, которая поставляется в комплекте. Проверьте, правильно ли Вы запитались от лампы заднего хода или зажигания. Также не стоит исключать возможность заводского брака.

Парктроник работал, но что то пошло не так

Самый быстрый и надежный способ узнать причину поломки — компьютерная диагностика. Сейчас эту услугу предоставляют многие мастерские по ремонту авто. В случае, если Вы сами решили найти причину поломки, мы попробуем Вам помочь. Зачастую причиной всех проблем бывают датчики, и именно на них следует обратить внимание в первую очередь. Одна из наиболее распространенных проблем — постоянный сигнал. Причиной этому может стать инородное тело, которое “прилипло” на датчик, а также окисление контактов и замыкание.

Также сенсоры чувствительны к воде и во время дождя или после мойки могут давать ложные сигналы. В этом случае поможет просушка, например сжатым воздухом. При минусовой температуре, особенно на сильном морозе, датчики могут также потерять чувствительность. Но это не влияет на их дальнейшую работоспособность.

В завершение, перед выездом на дорогу следует протестировать парктроник с разными препятствиями и в разных режимах. Это позволит Вам понять, в каких ситуациях система может подать ложный сигнал и в каких реальный.

Видео-пример установки парктроника своими руками

za-rulem.org

Принцип работы и устройство парктроника

Каждый водитель из своей практики особенно первые месяцы после получения прав на управление транспортным средством может вспомнить проблемы с парковкой машины. Липкий пот, покрывающий спину, сжатые пальцы на руле и полная беспомощность при боковой парковке машины.

Зачастую знания, полученные в автошколе, оказываются недостаточными для того, чтобы свободно парковаться особенно, когда места катастрофически мало. Необходимо филигранно управлять машиной, чтобы поставить автомобиль на свободное место и не допустить ДТП.

Именно поэтому зачастую новички вынуждены оставлять машину далеко от необходимого им места именно по причине невозможности припарковаться среди плотных рядов транспортных средств. Только через многие годы практики приходит уверенность, и водитель может свободно парковать машину даже на ограниченном пространстве.

Как показывает практика, наибольшие сложности возникают с боковой парковкой автомобиля. Развитие современных автомобильных технологий позволило снять эту проблему. Установка парктроника позволяет водителю забыть о проблемах с парковкой. Былые страхи и неуверенность остаются позади. Парктроник – это электронные уши и глаза современного водителя.

Принцип работы парктроника

Ранее водители скептически относились к установке этого прибора и сомневались в его эффективности. Время шло, и уровень доверия к прибору существенно повысился, особенно на фоне увеличения эффективности его работы. Всё большее количество современных автомобилей с конвейера оснащается парктроником.

Принцип работы парктроника прост и незамысловат. С этим может разобраться даже школьник. Главным элементом системы является ультразвуковой датчик. От их количества зависит эффективность и надёжность работы всей системы.

Принцип работы электронной системы следующий:

Во время работы датчик, расположенный на заднем бампере машины непрерывно излучает ультразвуковой сигнал. Если посланный сигнал встречает препятствие на пути движения машины, он возвращается обратно. Время, требующееся для отражения посланной ультразвуковой волны, показывает расстояние до препятствия.
В среднем датчик способен фиксировать препятствия до 2-х метров от автомобиля. Если препятствие расположено на расстояние более 2-х метров его можно будет увидеть в зеркала заднего вида.
Парктроник начинает свою работу после того как, водителем будет включена задняя передача. В последнее время всё большую популярность набирать парктроники работающие в неавтоматическом режиме. Они удобны при движении в крупном населённом пункте при плотном автомобильном потоке. Автоматические электронные устройства в этом случае постоянно издают предупреждающий сигнал, который очень сильно раздражает водителя.

Устройство парктроника

Парковочное устройство для предупреждения водителя использует звуковые и световые элементы. Это очень удобно, так как водитель может достаточно быстро сориентироваться и принять решение.

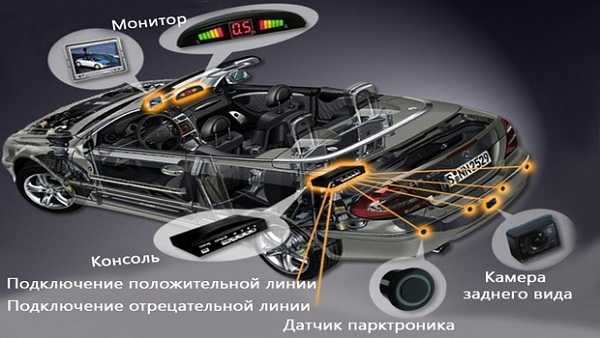

Можно выделить следующие основные элементы парковочной системы автомобиля:

Электронный блок управления.

Получает и обрабатывает сигналы от ультразвуковых датчиков. Центральное ядро парктроника. Среди основных задач является своевременное предупреждение водителя о неисправности отдельных датчиков или всей системы.

Датчики.

Обеспечивают своевременное обнаружение препятствий и передают информацию на электронный блок управления. Размещать их можно как на заднем, так и переднем бампере автомобиля. Принцип их работы основан на использовании ультразвукового сигнала.

Звуковое устройство.

Устанавливается в салоне транспортного средства. Как правило, фиксируется под зеркалом заднего вида. При обнаружении датчиками препятствия издаёт звуковой сигнал. Отдельные модели показывают расстояние до препятствия.

Различные модели парктроника могут различаться между собой по количеству установленных датчиков. Минимальное количество датчиков не менее двух штук. Чем больше датчиков, тем выше точность работы парктроника.

Виды парктроников

На рынке представлено большое количество моделей, отличающихся между собой стоимостью и эффективностью работы. Специалисты рекомендуют отдавать предпочтение продукции известных производителей.

Задний тип.

Установлены на заднем бампере автомобиля. Активируются при включении задней передачи. Минимальное количество датчиков необходимых для функционирования системы- это два. Чем больше монтируется датчиков, тем выше точность работы парктроника.

Передний тип.

Рекомендуется устанавливать передний тип датчиков, когда водитель ещё плохо «чувствует» свой автомобиль. Зона действий передних датчиков очень широка и позволяет контролировать пространство сбоку машины.

Комбинированный тип.

Датчики монтируются спереди и сзади автомобиля. Достаточно популярный тип устройства обеспечивающий максимальный контроль пространства вокруг транспортного средства. Вероятность ДТП при парковке машины снижена до минимального уровня.

Способы крепления датчиков парктроника на бампере

Способы монтажа парктроника на автомобиль разнообразны и позволяют максимально установить датчики для обеспечения полного контроля пространства возле транспортного средства. Необходимо отметить, что зачастую способы монтажа датчиков различаются между собой в зависимости от модели парктроника.

Врезные

Для установки датчика высверливается в бампере отверстие. Монтируется устройство заподлицо. Эстетический вид бампера не портится выступающими сторонними элементами. Самый распространённый и удобный способ монтажа ультразвуковых датчиков.

Накладные

Датчики парктроника клеятся на поверхность бампера. Многие автолюбители не доверяют подобному способу монтажа. Они считают, что рано или поздно датчик отклеиться и потеряется .Устанавливать датчики этого типа можно самостоятельно без посторонней помощи. Используются, как правило в дешёвых системах.

Как выбрать и купить парктроник?

Выбирая парктроник необходимо помнить, что не всегда дешёвые или дорогие модели могут быть однозначно хорошие или плохие. Выбирая модель необходимо почитать как можно больше отзывов и получить действительно объективную оценку модели.

Выделяют следующие популярные среди автолюбителей парктроника:

1. Ultravox D-104B.

Популярная среди потребителей модель парктроника. В комплекте имеется 4 датчика, связь проводная. Тип установки модели является комбинированным. Зона обнаружения препятствия до 1,5 метра. Используется светодиодный дисплей.

2. ParkMaster 32/33-8-A.

В комплекте системы идёт 8 ультразвуковых датчиков. Имеется 2 дисплея, которые можно установить в любом удобном для водителя месте. Тип установки комбинированный. Зона обнаружения препятствия до 2-х метров.

3. INCAR PT-208B.

Удобный и надёжный в эксплуатации прибор. В комплекте идёт 8 датчиков. Система установки комбинированная. Обладает защитой от пыли и влаги. Диапазон работы устройства до 1,8 метра.

Заключение

Выбирая парктроник необходимо отдавать предпочтение известным брендам, которые заботятся о своей репутации. Это надёжные, долговечные и эффективные модели обладающие солидным запасом прочности.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru

Основные неисправности и ремонт парктроника

Парктроник или же парковочный радар — это небольшое устройство, которое не только облегчает парковку авто. Оно также обеспечивает безопасность на дороге, сигнализируя о слишком близком нахождении какого-то препятствия или другой машины. И если в автомобиле сломался либо же просто не работает парктроник, то для неопытных водителей, а также тех, кто привык к его постоянным подсказкам, это может стать настоящей проблемой.

Как определить, что парктроник перестал работать?

Определить, что перестал работать парктроник достаточно просто. Если в автомобиле парковочный радар установлен с завода, то на приборной панели есть индикатор, который укажет, что он поломался. А вот если вы устанавливали акустическую парковочную систему самостоятельно, то чтобы выявить поломку следует понаблюдать за его работой. Он или же будет постоянно молчать, пока вы во что-нибудь не врежетесь, либо же будет постоянно подавать сигналы о несуществующих препятствиях. А вот распознать, что именно вышло из строя уже немного сложнее.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как обезопасить себя от поломок?

Для того чтобы парковочный радар прослужил долго и вам не пришлось ломать голову над тем почему он не работает, как его починить очень важно заботиться не только о его правильной установке, а и быть аккуратным в процессе эксплуатации.

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить.

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

carextra.ru

Ремонт блока парктроника Туарег, восстановление ассистента Park Assist

Порядок работ применим для автомобилей:
Volkswagen Touareg / Фольксваген Туарег (7LA) 2003 — 2007
Volkswagen Touareg / Фольксваген Туарег (7L6) 2007 — 2010

Итак, сам по себе парктроник беспокоил довольно давно, но времени заниматься им особо не было. И вот примерно месяц назад он совсем сошел с ума, смотрите видео.

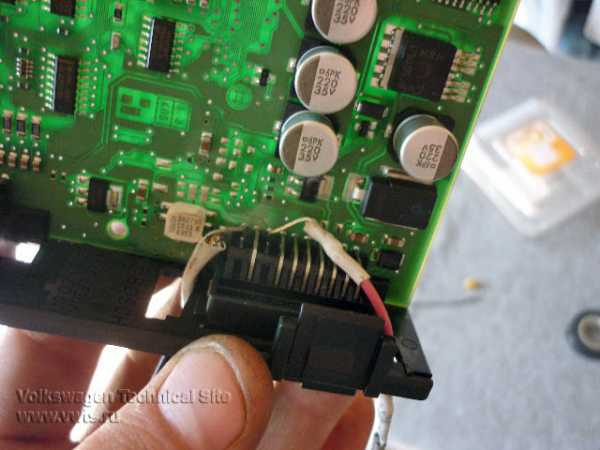

При помощи своего знакомого syroman (Юр, спасибо огромное!) добыл электросхему блока партроника, а так же методику снятия левой обшивки багажника. После просмотра всей информации отправился в гараж терзать машину.

Для работы понадобится:
1) Битка торкс 30;
2) Битка торкс 25;
3) Широкая отвертка завернутая в тряпку;
4) Ключ на 10;
5) Ключ на 13;
6) Головка на 17;
7) Ключ на 17, лучше рожковый;
8) Битка шестигранник 6.

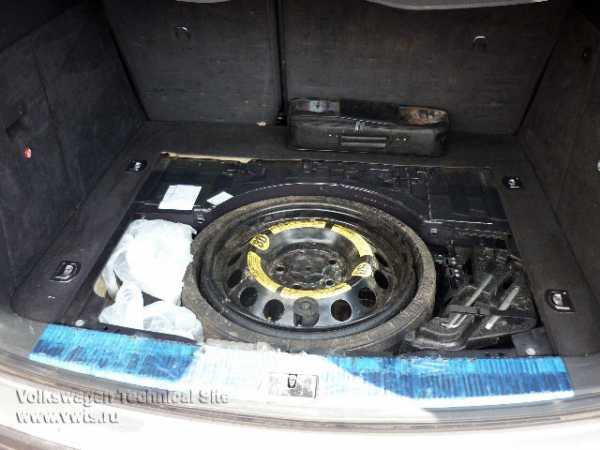

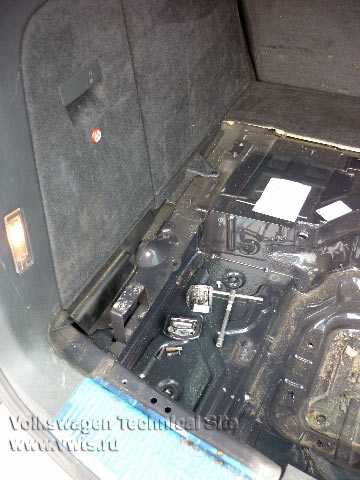

1) Вот наш подопытный, перед работой решил пропылесосить багажник, чтобы кучу пыли в воздух не поднять.

2) Снимаем панель, закрывающую докатку.

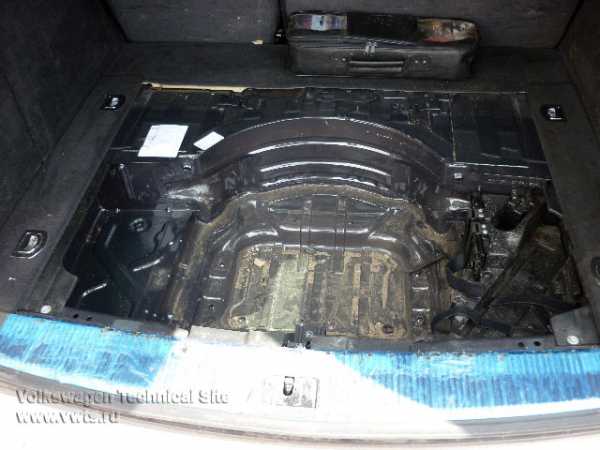

3) Извлекаем докатку и пенопластовый крепеж для инструментов.

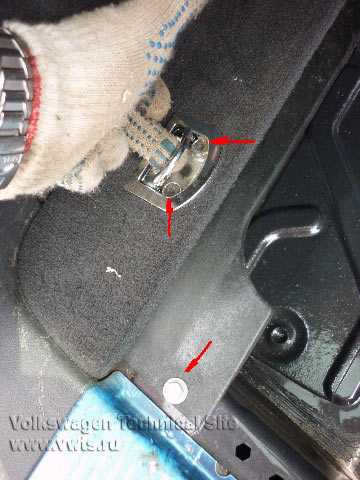

4) Откручиваем крепления левой половины пола багажника и крепежных проушин для груза.

Нижний болт под ключ на 10, для откручивания проушин берем битку Т30.

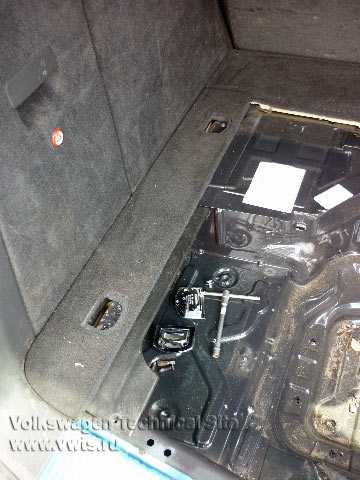

5) В результате получаем.

6) Снимаем накладку пола используя широкую отвертку, обернутую в ткань.

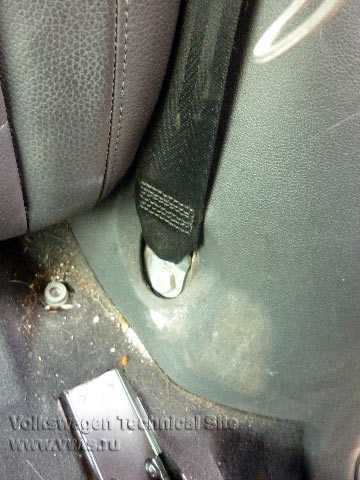

7) Откидываем нижнюю часть левого заднего сиденья и откручиваем болт крепления ремня безопасности.

Применяем головку на 17 и трещотку.

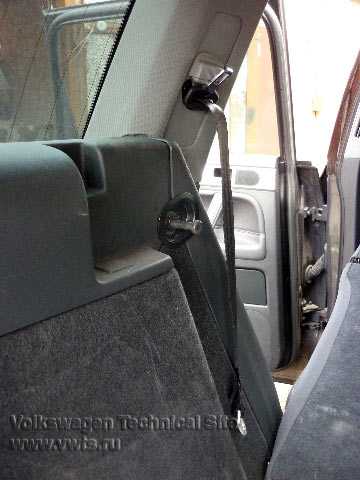

8) Складываем левое сиденье и откручиваем болт, которым оно фиксируется.
Для того, чтобы отвернуть этот болт нужно взять ключ на 17 и сначала открутить гайку, затем шестигранником 6 выкрутить сам болт.

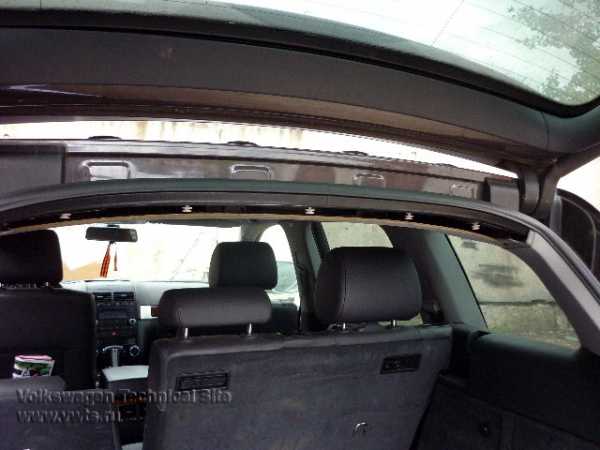

9) Снимаем обшивку со стойки у задней левой пассажирской двери.

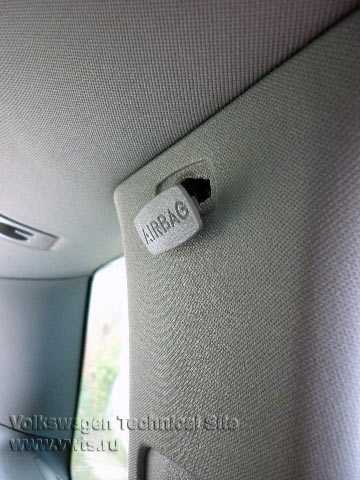

Аккуратно поддев отверткой пластинку с надписью Airbag снимаем ее и отводим в сторону, далее откручиваем 1 болт при помощи битки Т25 и снимаем обшивку.

В итоге получаем.

10) Снимаем заднюю верхнюю обшивку потолка, используем все ту же широкую отвертку, обернутую в ткань.

11) Откручиваем оставшиеся саморезы, крепящие боковую обшивку багажника и аккуратно снимаем ее, отводим в сторону.
К сожалению не сфотографировал это, так как сильно увлекся процессом.
Скажу сразу, блок партроника лежит на пластиковом основании, которое прикручено к кузову, сам блок легко освободить сжав 2 защелки по бокам.

12) Отключаем 2 разъема, осматриваем блок.

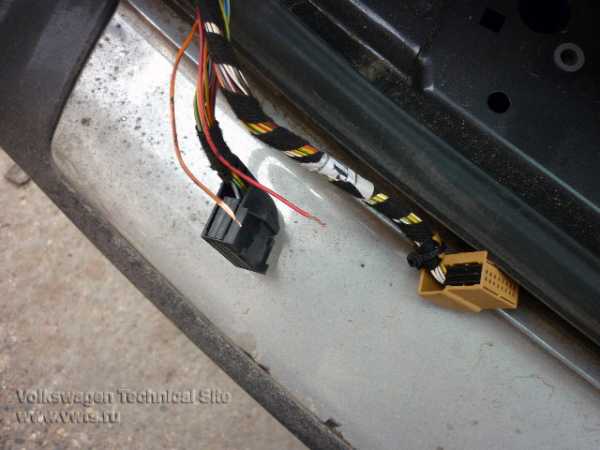

Сняв оба разъема и осмотрев их я был очень неприятно удивлен, ниже фото.

Вода туда попала довольно давно, однако пока не установил откуда именно, буду дальше наблюдать за одной заглушкой из резины в полу.

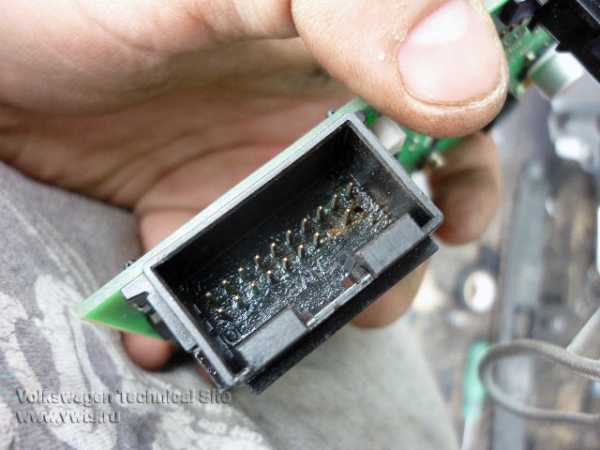

После очистки контактов блока выяснилось, что контакты 1 и 3 отгнили напрочь, при этом контакт номер 1 отвечает за питание блока.

13) Ремонт блока и восстановление проводки.
На мое счастье блок оказался разборным, при этом не пришлось ничего резать или отламывать, все собрано на клипсах. Открыв блок я решил восстановить проводку просто отогнув сгнившие ноги внутрь блока и припаять к ним провода, с ответной частью разъема поступил так же.

Собрал пробный вариант для проверки блока на работоспособность.

Завел машину, попробовал проверить работоспособность — все отлично, никаких проблем.
Так как под рукой был ноут, то решил залезть в сам блок и глянуть, нет ли каких-либо проблем с блоком из-за моего «колхоза».
Все ОК, сказал мне блок.

После этого собрал нормальный вариант проводки на маленьких клеммах папа-мама, усадил все в термоусадку и перенес блок в нишу докатки.
Всем удачи!

Продолжение и все обсуждения отчета здесь

Спасибо: DRIFTKING

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

виды, устройство и схема подключения

Один из наиболее сложных маневров при управлении автомобилем – это задний ход. Но хотим мы того или нет, применять подобный режим движения приходится постоянно, особенно при парковке авто. Чтобы обезопасить управление машиной при такой ситуации, и родился парктроник.

Что он собой представляет, и каково устройство парктроника

У подобного устройства много названий. Его называют и парктроник, и парковочный радар, и парковочный сонар. Из этих названий становится ясен принцип его работы – обнаружение препятствия, измерение расстояния до него и предупреждение водителя. Происходит подобное следующим образом – когда включается задний ход, начинает излучать генератор ультразвука, входящий в состав парктроника.

В случае появления по пути движения автомобиля или рядом препятствия, от него появляется отраженный сигнал, который воспринимает схема парктроника. По времени запаздывания такого сигнала система определяет расстояние до препятствия и предупреждает об этом водителя авто с помощью средств сигнализации и индикации, предусмотренных конструкцией изделия.

Какой бывает система парктроник

Для понимания, что собой представляет подобное устройство, достаточно взглянуть на рисунок:
В его состав входят:

электронный блок;
датчики, размещаемые на бампере авто;
устройство отображения и индикации.

Это достаточно укрупнённое изображение, но оно позволяет понять, что собой представляет изделие. Существующие виды парктроников достаточно разнообразны и многочисленны. Можно определить такие признаки, по которым они различаются между собой:

Число подключаемых датчиков. Их может быть два, а может быть и восемь. От количества зависит возможность обнаружения препятствия при маневрировании задним ходом и стоимость самого парктроника. Если авто оборудовано двумя датчиками, то вероятность того, что препятствие останется незамеченным, довольно велика. Если же устройство содержит восемь датчиков, то вероятность ошибки минимальная.

Способ отображения расстояния. Система может использовать индикаторы расстояний с одной шкалой, с двумя шкалами и цифровым отображением расстояния до препятствия.

Средство отображения информации. У парктроника данные, которые получает устройство в результате его работы, могут отображаться на:

специальном устройстве;
жидкокристаллическом дисплее;
ветровом стекле;
зеркале заднего вида авто.

Способ передачи информации к электронному блоку управления от датчиков. Такая система, как парктроник, может использовать для этих целей передачу данных как по кабелю, так и по радиоканалу.

Применение дополнительных устройств. Есть специальные системы, которые в своей работе используют дополнительно видеокамеру, обеспечивающую отображение пространства сзади авто в зеркале заднего вида. Считается, что такой парктроник с камерой заднего вида создает возможности для наиболее безопасных условий при маневрировании задним ходом. При этом не стоит забывать, что хотя на автомобиле установлен парктроник, зеркало заднего вида так же, с не меньшей эффективностью, позволяет вовремя оценить наличие препятствий позади машины.

Места расположения датчиков. Первоначально планировалось располагать их только на поверхности заднего бампера авто, но в последующем система парктроник стала использовать и датчики, установленные на переднем бампере.

Как подключить парктроник

Задача эта ответственная, но ее вполне возможно выполнить собственными силами, следуя инструкции. Как правило, схема подключения требует соединить датчики, устройство отображения и электронный блок. Его обычно устанавливают в багажнике авто на любом удобном месте.

Следующей задачей схема подключения предполагает установку датчиков. Если их планируется больше двух, то в первую очередь устанавливаются крайние, на радиусах изгиба заднего бампера, затем ставятся остальные на одинаковом расстоянии. Перед их установкой подготавливают поверхность, очищая ее от пыли и грязи, и уже после этого на ней производят разметку на поверхности заднего бампера, где они будут располагаться. Система обычно предусматривает определенное расположение датчиков заднего вида, в том числе, как правило, необходимо выдержать расстояние от земли пятьдесят сантиметров.

В намеченных местах заднего бампера просверливаются отверстия, в которых затем устанавливаются датчики. Чтобы система в дальнейшем работала надежно, их дополнительно крепят к бамперу при помощи клея или герметика. После этого надо подключить датчики к блоку управления, как предусматривает схема парктроника. Если устройство отображения планируется располагать на передней панели или на зеркале заднего вида, то провода для подключения надо будет прокладывать под обшивкой салона, для чего придется ее снимать.

Все провода, использованные для подключения датчиков заднего вида, лучше всего объединить в единый жгут с помощью хомутов, в местах переходов через отверстия надо принять дополнительные меры защиты от повреждения. После того, как схема подключения всех устройств будет выполнена, парктроник должен быть протестирован. Для этого система парктроник проверяется в разных условиях на возможность обнаружения препятствий при маневрировании. Если изделие работает правильно, своевременно обнаруживает и предупреждает о наличии препятствий, то значит, у вас получилось подключить парктроник.

Парктроник для авто, его возможные отказы и неисправности

Как правило, причинами неисправностей парктроника служат отказы датчиков и проводов в жгутах. Конечно, не исключено, что отказ произошел в электронном блоке управления, из-за чего сама система парктроник или прекратила работать, или работает с нарушениями. Но такой отказ является достаточно редким.

Например, внешним проявлением отказа порой может служить продолжительный писк, который выдает система без всяких видимых поводов. В этом случае возможной причиной может быть забрызгивание датчика заднего вида грязью, после устранения загрязнения парктроник сможет работать, как раньше. Другой причиной может служить замыкание отдельных проводов, которыми выполнено подключение к центральному блоку датчиков. В этом случае правильная схема работы изделия будет нарушена, и для восстановления его работоспособности потребуется проведение диагностики.

Так же будет проявляться замыкание влагой проводов для подключения датчиков, вследствие чего правильная схема прохождения сигналов нарушится. Однако после просушки проводов, работоспособность должна восстановиться.

Само по себе такое устройство, как парктроник, нельзя считать обязательным элементом автомобиля, но тем не менее, оно оказывается полезным при выполнении сложных маневров, особенно для начинающих водителей. Парктроник может быть разного вида и конструктивного исполнения, но в любом случае для его работы требуется подключение датчиков заднего обзора.

znanieavto.ru

Запасные части и аксессуары для автомобилей ФОРД
