Автомат форт – Форт-221 и Форт-224 штурмовая винтовка

Форт-221 и Форт-224 штурмовая винтовка

Штурмовая винтовка Форт-221 и Форт-224 (Украина)

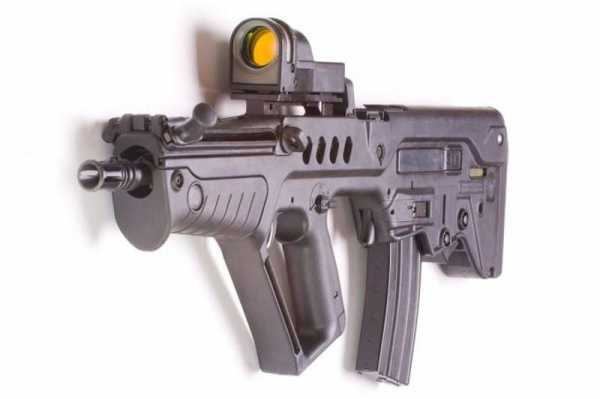

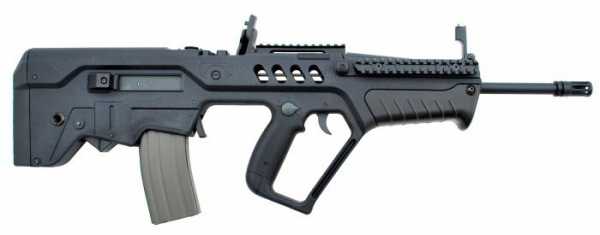

Штурмовая винтовка Форт-221

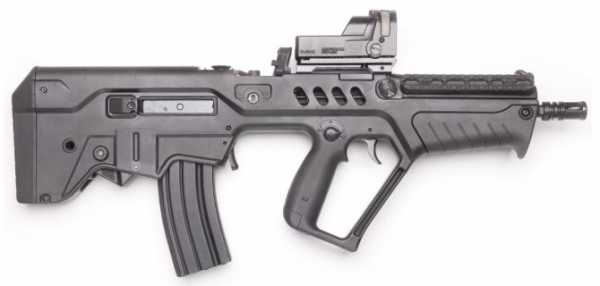

Штурмовая винтовка Форт-224

Штурмовая винтовка калибра 5,56х45 мм «Форт-221» предназначено для поражения живой силы противника на расстоянии до 500 метров. Данное оружие является копией израильского автомата TAR-21 (Tavor Assault Rifle-21) или «Таво́р», калибра 5,56×45 мм, выпускаемого концерном Israel Military Industries. Название автомата происходит от горы Тавор, на севере Израиля, упоминающейся в Ветхом Завете. Штурмовая винтовка Форт-221 выпускается на заводе «Форт» частично из израильских комплектующих в военном и гражданском вариантах.

Автомат Форт-221 выполнен по схеме «булл-пап», что позволило существенно сократить габариты оружия, не уменьшая длины ствола. Находящийся на одной оси со стволом приклад обеспечивает оружию высокую точность стрельбы, однако такой подход имеет и недостаток — требуется размещать прицельные приспособления немного выше. Схема работы автоматики — отвод пороховых газов из канала ствола через находящийся над стволом и скрытый корпусом оружия газоотводный узел. Жёстко зафиксированный на затворной раме газовый поршень имеет длинный рабочий ход.

Ствол запирается поворотом затвора на 7 боевых упоров. По обеим сторонам ствольной коробки имеются окна для выброса стреляных гильз, поскольку существуют варианты затворов (с закреплёнными на них выбрасывателями и отражателями) с выбросом стреляных гильз как на правую, так и на левую (вариант для левшей) сторону. При этом неиспользуемое окно закрывается заглушкой. Ствольная коробка сделана из композитных материалов, легка в весе, водонепроницаема, минимальные зазоры и отверстия препятствуют попаданию песка и грязи в механизм, что увеличивает надежность. Вырезы под рукоятку заряжания сделаны по обеим сторонам, штатно рукоятка располагается слева. Сама рукоятка заряжания не соединена жестко с затворной рамой и при стрельбе остается неподвижной.

Предохранитель-переводчик режимов стрельбы расположен над пистолетной рукояткой (выведен на левую сторону с возможностью установки его на правую), позволяет вести огонь одиночными выстрелами и непрерывными очередями. Спусковая скоба выполнена во всю длину пистолетной рукоятки как одно целое с корпусом, как и сама рукоятка. Ударно-спусковой механизм куркового типа, размещён в прикладе. Корпус оружия изготовлен из высокопрочных полимеров и лёгких сплавов, а в некоторых местах усилен вставками из стали. Этим достигается одно из преимуществ Форт-221 — сравнительно небольшой вес.

Ствол соединен жестко с верхней планкой Пикатини, на которую устанавливается прицел. На правой стороне расположен замок, с помощью которого можно поменять ствол автомата. Над пистолетной рукояткой в корпусе автомата имеется 4 больших отверстия с каждой стороны для воздушного охлаждения ствола. Сверху и сбоку корпуса имеются планки Пикатини, на которые можно устанавливать оптические и коллиматорные прицелы, тактические фонари и лазерные целеуказатели.

В конструкции имеется затворная задержка. Кнопка затворной задержки расположена позади магазина снизу. Штурмовая винтовка Форт-221 использует стандартные магазины автомата M16 на 20 или 30 патронов. Для извлечения магазина необходимо схватить магазин у основания и нажать на защелку куркового типа, расположенную впереди магазина. Неполная разборка может быть произведена в полевых условиях без использования каких-либо инструментов, для чего достаточно вытолкнуть соединительный стержень, находящийся в верхней задней части приклада с помощью патрона. Затем затыльник приклада на шарнире откидывается назад-вниз, и затворная рама в сборе извлекается наружу.

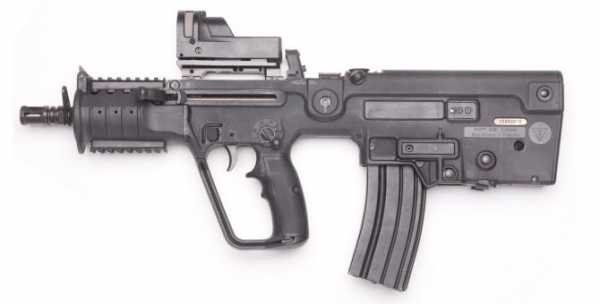

Автомат Форт-224 является укороченной модификацией штурмовой винтовки Форт-221 калибра 5,56х45мм, и предназначен для бойцов спецподразделений. Модель может быть укомплектован тактическим фонарем, лазерным целеуказателем, оптическим прицелом с 3-х или 4-х кратным приближением, прибором ночного видения.

23 декабря 2009 года Кабинет министров Украины принял постановление о принятии на вооружение Службы безопасности Украины, Управления государственной охраны, государственной пограничной службы и Службы внешней разведки Украины штурмовой винтовки Форт-221. В настоящее время автоматами Форт-221 оснащены бригады быстрого реагирования Национальной гвардии Украины.

Технические характеристики Форт-221

Калибр: 5,56х45
Общая длинна: 645 мм
Высота: 300 мм
Ширина: 92 мм

Длина ствола: 375 мм
Масса с пустым магазином: 3,9 кг.
Масса со снаряженным магазином: 4,3 кг.
Вместимость магазина: 30 патронов
Усилие спуска: 2,5-4,5 кг.
Начальная скорость полета пули: 890 м/с
Темп стрельбы: 500-1000 выстрелов/мин

Технические характеристики Форт-224
Калибр: 5,56х45
Общая длинна: 585 мм
Высота: 300 мм
Ширина: 82 мм
Длина ствола: 330 мм
Масса с пустым магазином: 3,6 кг.
Масса со снаряженным магазином: 4,0 кг.
Вместимость магазина: 30 патронов
Усилие спуска: 2,5-4,5 кг.
Начальная скорость полета пули: 860 м/с
Темп стрельбы: 700-1000 выстрелов/мин

Штурмовые винтовки

www.armoury-online.ru

штурмовые винтовки «Форт-227» и «Форт-228» » Военное обозрение

На протяжении нескольких последних столетий военная техника и вооружение постоянно развивались. Необходимость в наличии и того, и другого приводила к неоднократным техническим прорывам, изобретались новые виды наступательного вооружения, которое давало возможность наносить удар по силам противника с расстояния не только в сотни, но и тысячи километров. Впрочем, в современном мире нельзя говорить о том, что индивидуальное стрелковое оружие стало анахронизмом, поскольку дистанционное ведение войны имеет эффект только в тех случаях, когда речь идет об уничтожении военной и промышленной инфраструктуры противника, но вовсе не живой силы.

Основными общими признаками штурмовых винтовок нового поколения является широкое использование легких сплавов и пластмасс, что дает возможность сделать оружие значительно легче и удешевить производство. Кроме того, в современных моделях используются коллиматорные и оптические прицелы, модульная конструкция, возможность установки большого ассортимента дополнительного оборудования: тактических фонарей, дульных и подствольных гранатометов, глушителей и лазерных целеуказателей.


Несмотря на непростую ситуацию, Украина не остается в стороне от производства новых видов вооружения и военной техники. Так, в частности, на официальном сайте украинского научно-производственного объединения «Форт» появилась информация о двух новых вариантах штурмовых винтовок израильского производства Galil ACE — «Форт-227» и «Форт-228».

Украинская винтовка «Форт-227» аналогична израильскому карабину Galil ACE 22, а «Форт-228» — Galil ACE 31.

Винтовки украинского производства семейства «Форт», как и израильские Galil ACE — это автоматическое оружие, которое является своего рода потомком автомата Калашникова.

Для данного семейства автоматического оружия характерна высокая эргономичность, удобство использования и комплектация дополнительными аксессуарами. Кроме того, «Форт-227» и «Форт-228» используют наиболее распространенные типы боеприпасов (5,56х45, и 7,62х39 по стандартам НАТО).

Автоматы и штурмовые винтовки «Форт-227» и «Форт-228» используют газоотводную автоматику с длинным ходом газового поршня, который расположен над стволом. Ствольная коробка обладает высокой прочностью и большим ресурсом за счет того, что изготовлена она из стали. Крышка ствольной коробки также выполнена из стали, а пистолетная рукоятка, спусковая скоба и горловина приемника магазина — из пластика высокой прочности. Предохранитель, он же переключатель режимов продублирован с двух сторон и дает возможность совершать как одиночные выстрелы, так и вести автоматический огонь. Чтобы предотвратить попадание пыли, посторонних предметов и грязи в механизмы оружия, предусмотрена подпружиненная пылезащитная шторка, которая прикрывает прорезь для рукоятки. Сама рукоятка находится на левой стороне и связана с затворной рамой.

Патроны подаются из коробчатых отъемных магазинов. Для каждого калибра количество патронов в магазине различное. Для калибра 5,56 миллиметров — предусмотрено 35 патронов в магазине, для калибра 7,62х39 — 30 патронов. В автоматах предусмотрена затворная задержка. Телескопический пластиковый приклад регулируется по длине, в калибре 7,62 предусмотрен резиновый амортизирующий затыльник. Что касается прицельных приспособлений, то в винтовках «Форт» предусмотрены регулируемая мушка в намушнике и диоптрический перекидной целик, который установлен в задней части крышки ствольной коробки. Помимо этого, «Форт-227», в отличие от «Форт-228» имеет кронштейны для креплений штык-ножа.

Винтовка «Форт-227» может работать в автоматическом и полуавтоматическом режиме. В длину она имеет 760 миллиметров со сложенным прикладом и 845 — с разложенным. Длина ствола равна 332 миллиметрам. Вес винтовки с полным магазином составляет 4,12 килограммов, с пустым — 3,7 килограмма. Данная винтовка рассчитана под патрон 5,56х45 миллиметров, имеет скорострельность 700 выстрелов в минуту, при этом начальная скорость полета пули составляет 850 метров в секунду. Прицельная дальность составляет порядка 500 метров.

Винтовка «Форт-228» также может работать как в автоматическом, так и в полуавтоматическом режиме. Имеет длину 642 миллиметра с сложенным прикладом и 762 — с разложенным. Длина ствола данной винтовки достигает 215 миллиметров. Вес ее с снаряженным магазином составляет 3,9 килограммов, с пустым — 3,4 килограмма. Винтовка рассчитана под пули калибра 7,62х39 миллиметров, в магазине — 30 патронов. Начальная скорость полета пули достигает 600 метров в секунду, при этом скорострельность составляет 650 выстрелов в минуту, а прицельная дальность — порядка 800 метров.


Среди преимуществ украинских винтовок «Форт-227» и «Форт-228» необходимо отметить компактность, современную эргономичную конструкцию, легкость, наличие двух режимов ведения огня — автоматического и полуавтомата. Кроме того, для более точной стрельбы в этих вариантах используется исключительный спусковой механизм, который основан на варианте снайперской винтовки Galil. Оба варианта проверены в условиях боя, и уже успели доказать свою надежность при чрезвычайных, неблагоприятных и непредвиденных ситуациях. Обе винтовки можно использовать в ночное время за счет наличия удобного механического прицела и телескопического приклада. Среди достоинств нужно отметить и простоту обслуживания, поскольку для разборки оружия не требуются никакие дополнительные инструменты.

Таким образом, можно говорить о том, что штурмовые винтовки украинского производства «Форт-227» и «Форт-228» — это новый шаг в стрелковом сегменте украинского оборонного комплекса.

В свете последних событий в Украине становится вполне очевидно, что при активной поддержке западных государств и США Украина постепенно будет включена в сферу стандартов данных государств, в том числе и военных. Поэтому, несмотря на широкое использование в Украине патронов калибра 5,45х39 и 7,62х39 миллиметров, в скором времени они будут постепенно вытесняться патронами под натовские стандарты. И винтовки «Форт-227» и «Форт-228» являются ярким доказательством того, что эти изменения уже начались.

Использованы материалы:
http://www.guns.yfa1.ru/ukrainskie-shturmovye-vintovki-fort-227-i-fort-228.html

http://www.fort.vn.ua/produkciya/avtomaticheskoe-oruzhie/shturmovaya-vintovka-fort227.html
http://www.fort.vn.ua/produkciya/avtomaticheskoe-oruzhie/shturmovaya-vintovka-fort228.html
http://www.israel-weapon.com/default.asp?catid=%7B3B7B48F5-CA99-4282-9D7F-13C8CCA5A4DA%7D
https://ru.wikipedia.org/wiki/Galil_ACE

topwar.ru

совместный продукт израильских и украинских оружейников

Штурмовая винтовка “Форт-221”, характеристики которой будут приведены в данной статье, построена на базе израильской винтовки TAR-21. В настоящее время данное оружие изготавливается научно-производственным объединением под названием “Форт”. Это казенное учреждение Украины широко известно как в Украине, так и в странах СНГ, а также Европейского Союза. Прежде всего, благодаря своему пистолету “Форт-12”, а также его новой модели “Форт-17”, в которой рамка выполнена из специальных пластиковых материалов.

Напомним, что разработка пистолета “Форт-17” стала нелегким делом для конструкторов объединения. Идея же о возможности создания подобного оружия сидела в головах оружейников с самого момента создания фирмы. Но реализовать ее удалось лишь тогда, когда были преодолены технические трудности, столь долгое время не подпускавшие инженеров к созданию пистолета с пластиковой рамкой.

В общих чертах о “Форт-221”

Штурмовая винтовка “Форт-221”, отзывы о которой мы приведем немного позднее, была разработана для использования боекомплекта калибра 5,56 миллиметров. В целом можно сказать, что оружие выполнено и изготовлено достаточно неплохо, оно имеет хоть и не самую лучшую, но все равно высокую эффективность. За счет специального построения конструкции удалось добиться также высокой надежности. Предназначено оружие для поражения противника на средних дистанциях. Эффективная дальность поражения составляет 500 метров.

Тактико-технические характеристики

Как говорилось ранее, штурмовая винтовка “Форт-221”, цена на которую на сегодняшний день остается неизвестной (в отличие от того же самого пистолета “Форт-17” или “Форт-12”), была разработана под патрон калибра 5,56 миллиметров.

В основу конструкции лег принцип использования пороховых газов для давления на поршень. Длина ствола винтовки составляет 375 миллиметров, в то время как общая длина почти в два раза больше (645 миллиметров). Ширина и высота оружия (в миллиметрах) равны, соответственно, 92 и 300.

Масса оружия в разряженном состоянии составляет 3,9 килограмм, в снаряженном состоянии – 4,3 килограмма. Магазин рассчитан на боекомплект из 30 патронов. Пуля из ствола вылетает с начальной скоростью, равной 890 метрам в секунду. Темп стрельбы в разных режимах может составлять от 500 до 1000 выстрелов в минуту. Чтобы выжать спусковой крючок, необходимо приложить к нему силу, эквивалентную трем килограммам.

История

В 2008 году было сделано заявление о том, что оружейный завод, расположенный в Виннице (а речь идет о НПО “Форт”) подпишет контракт со своими израильскими коллегами по разработке совместного вооружения. Объектом контракта стал TAR-21 (прозван с израильской стороны). Он же “Форт-221” по украинскому “паспорту”.

Собственно, изготавливалась штурмовая винтовка ”Форт-221” на украинском заводе, расположенном в Виннице. Однако суть контракта была такова, что комплектующие завозились прямиком из Израиля. И уже по ним собирались винтовки. Но так было только первое время, поскольку очень скоро “Форт” стал использовать не только импортные детали, но и комплектующие, изготовленные здесь же.

Принятие на вооружение винтовки “Форт-221” в вооруженных силах Украины официально датируется 2009 годом, а вернее, 23 декабря 2009. Тогда соответствующее постановление было подписано представителями Кабинета Министров Украины. Участие в этом процессе принял также пограничный комитет, служба внешней разведки и управление государственной охраны.

TAR-21

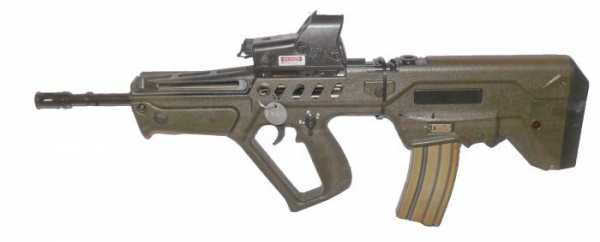

Что же это такое? TAR-21 (русскоязычное название “Тавор”) это современная штурмовая винтовка израильского производства, разработанная под патрон калибра 5,56х45 миллиметров. По сути, "Форт 221" - реплика этого оружия, просто с другим названием, хотя и созвучным первоначальному. Констуктивные узлы и технические особенности этих моделей практически идентичны.

TAR-21 была принята на вооружение израильской армией в еще в 2004 году. Нередко на просторах международной сети можно наткнуться на информацию о том, что название оружия связано с горой Тавор, расположенной в Израиле.

Упоминание о ней есть в Ветхом Завете. Если же размышлять об индексе оружия, то, скорее всего, он обозначает, что винтовка разработана в XI веке и предназначена для использования в нем. Больше никаких логических доводов пока что слышать ни от кого не приходилось.

Использование “Тавора”

Применялась данная штурмовая винтовка во времена Второй ливанской войны, а также в вооруженных конфликтах, протекавших на территории Колумбии. Имело место использование “Тавора” и во время конфликта в Южной Осетии. Отчасти благодаря такой богатой эксплуатационной базе и большому количеству положительных отзывов выбор украинских производителей пал именно на TAR-21.

Геймеры наверняка вспомнят о том, что эта штурмовая винтовка присутствует в различных шутерах в качестве игрового оружия. Например, она есть в игре Counter-Strike, Call of Duty и ее собрате Battlefield, а также в онлайн-игре Warface. Причем речь идет не просто о “Таворе”, но и о ее модификациях.

Особенности конструкции

Изготавливается штурмовая винтовка “Форт-221” (как и ее укороченный аналог “Форт-224”) согласно схеме под названием “булл-пап”. Приклад в оружии расположен со стволом на одном уровне. Таким образом конструкторам удалось добиться от винтовки высокой точности стрельбы. Но, как всегда, есть и свои недостатки.

Например, подобная конструкция негативно влияет на использование прицельного приспособления. Дело в том, что его необходимо устанавливать повыше. Автоматика оружия обеспечивается за счет отвода из ствольного канала пороховых газов. Для этого используется специальный узел.

Следует сказать, что ствол прочно фиксируется. На нем сверху устанавливается планка типа “Пикатинни”. На нее, по сути дела, и крепится прицельное приспособление. Ствол винтовки можно поменять. Для этого в правой части имеется специальный замок. Корпус оружия изготавливается из пластика, который имеет далеко не последние показатели прочности. Армируется пластмасса сталью.

Таким образом, достигаются сразу две цели: оружие обладает хорошим запасом прочности, но в то же время (именно за счет использования пластика) оно не так уж и тяжело. Если говорить о “Форт-224”, то его укоротили, чтобы поставлять винтовку в ряды спецподразделений. Модели могут дополняться аксессуарами, в том числе лазерным целеуказателем, тактическим фонарем, а также прицелом ночного видения (или обыкновенным оптическим прицелом). Все эти доп.средства вешаются на ребра оружия, предназначенные как раз для снабжения тактическими обвесами.

fb.ru

Штурмовая винтовка «Форт-227»

Штурмовая винтовка «Форт-224»

Калибр

5,56х45 мм / 5,45х39 мм

Принцип действия

Действие газов на головку поршня

Общая длина, мм

580±5

Высота, мм

237 (5,56х45 мм) / 255 (5,45х39 мм)

Длина ствола, мм

330

Вес c пустым магазином, не более, кг

3,6

Вместимость магазина, шт

30

Прицельная дальность, м

500

Скорострельность выстрелов в минуту

550-1000 (5,56х45 мм) / 500-900 (5,45х39 мм)

Нарезы

6 канавок

Усилие спуска, кгс

2,5-4,5

www.fort.vn.ua

Штурмовая винтовка «Форт-224»

Штурмовая винтовка «Форт-224»

Калибр

5,56х45 мм / 5,45х39 мм

Принцип действия

Действие газов на головку поршня

Общая длина, мм

580±5

Высота, мм

237 (5,56х45 мм) / 255 (5,45х39 мм)

Длина ствола, мм

330

Вес c пустым магазином, не более, кг

3,6

Вместимость магазина, шт

30

Прицельная дальность, м

500

Скорострельность выстрелов в минуту

550-1000 (5,56х45 мм) / 500-900 (5,45х39 мм)

Нарезы

6 канавок

Усилие спуска, кгс

2,5-4,5

www.fort.vn.ua

Израильский «Tavor» плюс лицензия равно украинский «Форт» » Военное обозрение

23.12.2009 года кабмин Украины соглашается на предложение МВД и распоряжением №1577 принимает на вооружение новые образцы оружия. Краткая вытяжка распоряжения – « Принять предложение МВД, согласованное с СБ, УГО, пограничной службой и СВР по принятию ими новых видов вооружений по рекомендациям межведомственной комиссии, а именно Форт – 221/222/223/224/301/401 и их будущих модификаций».
Чуть ранее в октябре 2008 года министр МВД Украины заявил, что украинский «Форт» и израильская «IMI» создадут совместное предприятие по производству «TAR-21» разных модификаций

для эксплуатации в украинских военизированных подразделениях. Сегодня «TAR-21» и ее модификации выпускает украинский «Форт» под собственным названием «Форт — 221». Некоторые комплектующие поставляются израильской «IMI». Насколько известно, оружие, произведенное винницким «Форт», практически не закупалось украинскими вооруженными подразделениями.

Сравнивать «TAR-21» и «Форт — 221» не имеет смысла, так как это одно и то же автоматическое оружие, о каких-либо конкретных изменениях в конструкции и устройстве автомата не известно. Несмотря на многие плюсы и зная об основном недостатке «TAR-21», цена оружия в Израиле равняется одной тысяче долларов, возникает вопрос о целесообразности производства такого дорогого оружия на Украине. Даже сделанный по лицензии, он имеет практически мировую цену, хоть и собирается на Украине. Кроме автоматов «Форт-221» израильской разработки, приняты на вооружение ручные пулеметы «Форт-401», снайперские винтовки «Форт-301» и пистолеты-пулеметы «Форт-224». Остается недоумевать по поводу разработки вооружения по зарубежным лицензиям, а не по отечественным проектам, которые не уступают по характеристикам и много дешевле в производстве.

Основные характеристики украинского Форт-221 (TAR-21):
- калибр боеприпасов 5.56Х45 мм;
- длина в зависимости от исполнения, стандартная 64.5 сантиметров;
- высота 30 сантиметров;
- ширина 9.2 сантиметра;
- длина ствола в зависимости от исполнения, стандартная 37.5 сантиметров;
- вес 3.9 килограмма;
- магазин 30 боеприпасов;
- скорость пули начальная 890 м/с.

Источники информации:
http://revolverclub.org/index.php?showtopic=2815&view=all
http://www.fort.vn.ua/produkciya/avtomaticheskoe-oruzhie/shturmovaya-vintovka-fort--221.html
http://baldone.ucoz.ru/news/2009-06-17-650
http://topwar.ru/8879-tar-21-avtomat-gora.html

topwar.ru

Штурмовая винтовка Форт-250: v_grebennikov — LiveJournal

v_grebennikov (v_grebennikov) wrote,
v_grebennikov
v_grebennikov
Category: Я уже  посвятил несколько материалов   выставке Зброя та Безпека-2018. И этот материал   так же связан с прошедшей выставкой в Киеве.   А точне с весьма интересным экспонатом, который  был замечен на выставке.

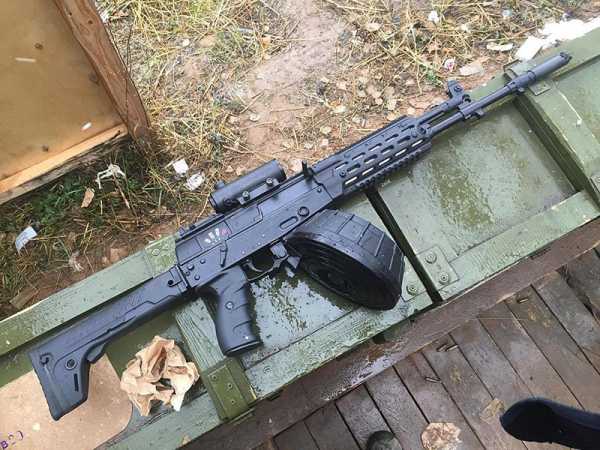

Это  штумовая винтовка Форт-250, которая разработана на государственном НПО Форт в Виннице.  Чем интресен данный экзепляр? Тем, что  автомат является собственной разработкой    предприятия. Что можно сказать на данный момент об автомате?  Прежде всего то, что  винтовка является переломной, как и   американская винтовка   М16 и аналоничные  автоматические винтовки.   К современным  штурмовым винтовкам, которые так же являются переломными,     явлются  амеркианская  Bushmaster ACR. И так же как и заокеанский аналог,  украинская винтовка является модульной. А кроме  этого,   двусторонний переводчик режима огня, а так же возможно установки ручки взода как на левую, так и на правую сторону,   позволяет   пользоваться оружием как правше, так и левше.  Ну, и одно сравнение с АК-12. Вот самый лучшее исполнение  российского автомата АК-12

Не смотря,  на то, что данный вариант  из всех автоматов Калашникова  является лучшим, как по удобству, так и по эргономике, всё же автомат  остался на том технологическом уровне, на котором были его предшественники.  Однако,  если сравнивать с украинским автоматом, то у Форт-250 будут существенные отличия.  Так например украинский автом имеет массивное фрезерованное люминиевое шасси. А так же   у Форт-250 есть  шахта для магазина.  И самое интересное,  Форт-250 позицианируется как замена автоматом Калашникова для силовых структур Украины. Ну, и ещё один момент. Благодаря своей модульной компоновке,  на базе Форт-250 возможно создание   как снайперской винтовки для замены СВД, так и  ручного пулемёта для замены РПК.
