Ремонт DSG 7 (DL501, 0B5): S tronic «с характером»

В этой статье речь пойдет об АКПП широко известной как S tronic, имеющей обозначение DL 501 или 0B5. Данная коробка передач дебютировала в 2008 году на Audi Q5, где работала в паре со всеми доступными для данного кроссовера силовыми агрегатами. Затем коробку 0B5 начали устанавливать на Audi A4, A5, A6 и А7. Передаточные числа в коробке различные и зависят от двигателя, для работы с которым она предназначена.

DL 501 (0B5) относится к семейству DSG. У нее «мокрое двойное сцепление» или, как говорят специалисты, «две охлаждаемые маслом многодисковые фрикционные муфты

с электрогидравлическим управлением». Эти муфты, подобно сцеплению, выполняют передачу крутящего момента от двигателя при движении автомобиля, отключение при остановке, а также включение передач (переключение на соответствующую часть коробки передач).

В корпусе коробки DL 501 (0B5) находится раздаточная коробка с самоблокирующимся межосевым дифференциалом с асимметричным (60:40 в пользу задней оси) динамическим распределением момента и передняя главная передача (дифференциал передней оси).

В тонкостях ремонта коробки 7-ступенчатой DL 501 (0B5) нам помогали разбираться специалисты СТО «DSG Service».

Прошивка DSG-7 / S tronic (DL501) в обход системы защиты компонентов

Коробка DL 501 (0B5) получилась капризной и привередливой. В зависимости от особенностей эксплуатации неисправности в ней проявляются уже к пробегу в 70 000 – 100 000 км. Коробка не приветствует спортивную езду, езду по бездорожью, долговременное движение в пробках и совершенно не переносит буксировку других транспортных средств или прицепов. Неисправности или износ сцеплений (фрикционных муфт) проявляются толчками, рывками, пинками. Проблемы по части электроники проявляются ошибками на панели приборов. Но прежде чем подробнее поговорить о неисправностях, остановимся на одной немаловажной особенности данной АКПП.

Ведь раньше как было? Если «автомат» сломался, а его ремонт стоит дорого, можно купить бывшую в эксплуатации коробку передач (подходящей модификации) и установить ее взамен неисправной. Такой трюк с DSG-7 / S tronic (DL501) заранее обречен на неудачу.

Дело в том, что в автомобилях, на которые устанавливается данная АКПП, реализована защита компонентов. Она называется Fazit (Центральная система справочных и идентификационных данных об автомобилях) и работает online. Когда в автомобиле появляется электронный блок с другой машины (выполняется мгновенная проверка соответствия VIN, вписанного в блок), срабатывает защита. Бывший в эксплуатации блок автомобиль просто не примет и не будет с ним работать.

Поэтому установить купленную на разборке DSG-7 / S tronic (DL501) не удастся установить на ваш автомобиль. Есть возможность поменять блоки управления: снять с мехатроника неисправной коробки электронный модуль и установить на «условно исправную» коробку-донора. Эта операция связана со снятием поддонов коробок. Но результат замены электронных блоков может не оправдать ожиданий: приобретенную «б/ушную» коробку автомобиль примет, но работать она может неудовлетворительно (с рывками и пинками) из-за того, что установленный блок имеет старые адаптации и калибровку под свой мехатроник. И едва ли адаптируется к коробке-донору.

Решение есть. СТО «DSG Service» оказывает услуги по «привязке» электронных блоков в обход штатной системы защиты компонентов Fazit. Специалисты могут привязать к автомобилю Audi любой электронный блок, после чего он будет работать совершенно исправно и штатно, как родной. Прошивка выполняется на снятой АКПП, при этом специалисту необходимо предоставить доступ как к родной АКПП, так и к донорской коробке. При необходимости специалист СТО «DSG Service» может выехать на другую станцию, где производится замена неисправной DSG-7 / S tronic (0B5) на донорскую.

Основные проблемы DSG 7 (DL501, 0B5)

По сложности своей конструкции АКПП DL501 (0B5) значительно превосходит классические гидромеханические АКПП. Представьте себе традиционную МКП с двойным сцеплением, двойным первичным валом (один вал расположен и вращается внутри другого), работой которой (выжимом сцепления, переключением передач) занимается электронно-гидравлическая система. Для гашения крутильных колебаний в DSG 7 (DL501, 0B5) применен двухмассовый маховик. Кроме того, здесь предусмотрена система смазки, которая подает масло (трансмиссионную жидкость) к подшипникам валов, межосевому и переднему межколесному дифференциалу. Также трансмиссионная жидкость здесь используется для охлаждения фрикционных муфт (сцепления) и управления гидравлической системой переключения передач.

Трансмиссионное масло коробки S tronic (DL501, 0B5) охлаждается в теплообменнике (радиаторе), встроенном в радиатор охлаждения двигателя. В случае нарушения герметичности радиатора АКПП в трансмиссионное масло попадает охлаждающая жидкость. Ее наличие в масле АКПП влечет неполадки в системе регулирования фрикционов.

Неисправности коробки DSG 7 (DL501, 0B5) можно разделить на гидравлические, механические и электронные. Другими словами, буквально все важные узлы этой АКПП S tronic получились слабыми и недолговечными.

К электронным проблемам DSG 7 (DL501, 0B5) относят разрушение плат мехатроника. Эти платы представляют собой пластиковые конструкции с токопроводящими дорожками, соединяющими мехатроник с соленоидами, датчиком оборотов входного вала и датчиком температуры фрикционных муфт. Платы закрыты и погружены в масло, температура которого очень велика. Со временем от температурного воздействия пластик плат деформируется, изгибается, что сразу вызывает обрыв токопроводящих дорожек.

Также из строя выходят датчики Холла, входящие в состав отдельного модуля, считывающего скорость вращения первичных валов и определяющего включенную передачу. Недолговечностью отличаются и датчики давления масла и датчики хода вилок включения передач. Симптомы по части электрики проявляются в загорании ошибок на панели приборов, внезапных жестких переключениях передач, отключение одной части коробки (работоспособными остаются четные или нечетные передачи), полное отключение АКПП на некоторое время, несоответствие выбранного режима положению селектора АКПП.

Кроме того, преждевременному выходу из строя подвержены и соленоиды, управляющие коробкой DSG 7 (DL501, 0B5).

Коробка DSG 7 (DL501, 0B5) может выйти из строя из-за проблем с аккумуляторной батареей автомобиля. Достаточно одной неудачной «прикурки» (как своего автомобиля, так и чужого), чтобы столкнуться с перегоранием блока управления этой АКПП. Если батарея слабая (а она обычно не служит более 5 лет, ее обязательно нужно заменить.

Гидравлические неполадки в первую очередь связаны с работой масляного насоса, особенно на коробках DSG 7 (DL501, 0B5), выпущенных до 2010 года. Из-за неудачной конструкции масляного насоса в его тонком корпусе появлялась трещина, по которой просачивалось масло, направляемое к поршням фрикционных муфт. Из-за этого обе муфты (оба сцепления) включались одновременно и перегревались. У «улучшенного» насоса стенки толще, чего добились ценой уменьшения толщины стальной втулки, в которой работают компрессионные кольца. Теперь уже масло начинает уходить через втулку, деформирующуюся под воздействием горячего масла. Проблема со включением обоих сцеплений проявляется и на новом насосе, но в меньшей степени.

Также существует проблема с эжекционным насосом, из-за разрушения уплотнений которого снижается количество масла, подаваемого для охлаждения сцеплений (фрикционной муфты). В результате происходит «перегорание» сцепления и перегрев всей АКПП. Все это приводит к сильному износу сцеплений (фрикционов) и появлении сильных рывков при смене передач.

Выходит из строя сам мехатроник из-за износа его стенок плунжерами.

К механическим неисправностям в первую очередь относится износ сцеплений: фрикционные накладки оказались довольно нежными, а их срок службы может стать еще короче из-за проблем в самой коробке DSG 7 (DL501, 0B5).

Часто приходится наблюдать износ переднего опорного подшипника сцепления: он просто разбивает посадочную обойму в крышке сцепления. Возникает люфт, перекос всей муфты сцепления относительно ее валов.

Двухмассовый маховик может оповестить об окончании своего ресурса характерным стуком или вибрацией.

Даже корпус коробки DSG 7 (DL501, 0B5) не отличается особой прочностью. Часто в нем разбивается обойма под переднюю левую полуось.

Проблемы в работе DSG 7 (DL501, 0B5) могут быть связаны с неисправностью силового агрегата. Банальные пропуски зажигания хотя бы в одном цилиндре сказываются на плавности и адекватности переключения передач. Любое несоответствие развиваемого двигателем крутящего момента сразу отражается на работе АКПП S tronic.

Диагностика DSG 7 (DL501, 0B5)

АКПП S tronic хорошо диагностируется электронными средствами: появившиеся ошибки во многих случаях позволяют точно судить о ее состоянии и появившихся проблемах. Но вместе с тем, ряд поломок даже после считывания ошибок невозможно точно локализовать и диагностировать. Одни и те же симптомы могут возникать как из-за проблем в мехатронике, так и из-за износа сцеплений. Опыт специалистов СТО «DSG Service» говорит о том, что в некоторых случаях просто бессмысленно браться за ремонт АКПП DL501 (0B5) без предварительного осмотра и оценки состояния сцеплений. Если они в порядке, а такое бывает лишь в двух случаях из десяти, то причину неисправности необходимо искать в мехатронике.

Среди обращений на СТО «DSG Service» немало случаев, когда клиенты приезжают с «отремонтированной» коробкой DL501 (0B5), но продолжающей дергаться при переключениях. Осмотр и проверка фрикционных муфт (сцеплений) показывает их износ: зазоры между фрикционами больше нормы, к чему электроника не может адаптироваться и обеспечить плавность переключений. К тому же во фрикционах могут быть трещины, утечки масла, обрывы на поршнях. Одним словом, для диагностики АКПП DL501 (0B5) и последующего ремонта невозможно обойтись без комплексной проверки.

Ремонт DL501 (0B5)

На сегодняшний день доступны все детали и части коробки DL501 (0B5). Для успешного ремонта с хорошим результатом необходимо применять только оригинальные детали. Уже предлагаются неоригинальные фрикционы, однако с ними коробка DL501 (0B5) все равно не будет работать плавно. Микронные несоответствия в размерах, габаритах, массе по сравнению с оригинальными деталями приводят к неудовлетворительному результату после «бюджетного» ремонта. Точность, которую требуют сцепления (фрикционные муфты) коробки DL501 (0B5), очень высока, почти как у мехатроника.

Почти все детали коробки DL501 (0B5) не подлежат ремонту. Их можно и нужно заменить на новые оригинальные детали. И это не прихоть мастеров по ремонту, а задумка ее создателей. У СТО «DSG Service» есть необходимый опыт ремонта и восстановления коробки DL501 (0B5), диагностическое оборудование и оборудование для прошивки и программирования, ее блоков и соленоидов. Кроме того, в наличии есть исправные бывшие в эксплуатации детали и компоненты данной трансмиссии. Стоимость ремонта DSG-7 DL501 (0B5) нередко отпугивает клиентов – уж слишком сложной и капризной получилась эта трансмиссия. Фрикционные муфты (сцепления) коробки DL501 (0B5) оцениваются в $1100, маховик – $600, датчик вилок (кулисы) – $180, мехатроник (при невозможности ремонта неисправных соленоидов) – $1500.

Если клиент, владеющий автомобилем с DSG-7 DL501 (0B5) действительно желает получить полностью исправную и работоспособную коробку передач, СТО «DSG Service» гарантированно качественно и добросовестно проведет ее ремонт и восстановление. Вам точно не придется тратить время и лишние средства на ремонт АКПП.

По любым вопросам, связанным с ремонтом, обслуживанием и диагностикой АКПП S tronic (DL501 0B5) обращайтесь на «DSG Service».

СТО «DSG Service»
+375 29 5712687
dsg.by

Евгений Дударев
autospot.by

autospot.by

Коробка передач типа 0B5, ремонт АКПП Фольксваген 0B5

Обозначения коробок передач типа 0B5 которые устанавливались на автомобили VAG:
HRT, JKL, JVA, JVB, JVC, JYB, JYC, KJG, KJH, KJJ, KPL, KPM, KPN, KPP, KQR, KQS, KQT, KQU, KQV, KSD, KSE, KSF, KSG, KSH, KSJ, KSK, KSL, KSM, KXF, KXG, KXH, KXJ, KXK, LAX, LAY, LAZ, LBA, LBC, LBD, LBE, LBF, LBG, LBH, LHE, LHF, LHG, LHH, LHJ, LHK, LHL, LHZ, LJA, LJB, LJC, LJD, LJE, LJF, LJP, LJQ, LJR, LNF, LNT, LNU, LNV, LNW, LNX, LPG, LRL, LRM, LRN, LRP, LSV, LSW, LSX, LSY, LTC, LTH, LTS, LWF, LWG, LWK, LWL, LWM, LXP, LZK, LZL, LZM, LZN, MCQ, MDA, MDQ, MDR, MDS, MDT, MDU, MDV, MDW, MDX, MDY, MEA, MEB, MEC, MED, MKP, MKQ, MKR, MNE, MNF, MNG, MNH, MNJ, MNK, MNL, MNM, MNN, MNP, MNQ, MNR, MNS, MNT, MNU, MRZ, MSA, MSB, MSC, MSD, MSE, MSF, MSG, MSH, MSJ, NGT, NGU, NGV, NGW, NGX, NGY, NGZ, NHA, NHB, NHC, NHD, NHE, NHF, NHG, NHH, NHL, NHM, NHN, NHP, NHQ, NHR, NHS, NKF, NKG, NKH, NKJ, NMZ, NNA, NNB, NPB, NPC, NPD, NRW, NRX, NRY, NRZ, NSA, NSB, NSC, NSD, NSE, NSF, NSG, NSH, NSJ, NSK, NSV, NUJ, NUK, NUR, NUS, NVY, NVZ, NWA, NWB, NWC, NWD, NWE, NWF, NWG, NWH, NWQ, NWR, NYA, NYP, NYQ, PDE, PDF, PDG, PDH, PDJ, PDK, PDL, PDM, PDN, PDP, PDQ, PDR, PDS, PJR, PJS, PJT, PJU, PJV, PJW, PJX, PLW, PLX, PLY, PLZ, PTM, PTN, PTP, PWU, PWV, PWW, PWX, PWY, PWZ, PXA, PXB, PXD, PXE, PXF, PXG, PXH, PXJ, PXK, PXL, PXM, QKE, QSS, QST, QSU, QSV, QUR, QWC, QWD, SKJ, SKK, SKL, SKM, SKN, SKP.

Трансмиссия с двойным сцеплением S tronic сочетает в себе удобство автоматического с эффективностью механической коробки передач, добавляя при этом свой собственный динамичный штрих. На протяжении большей части модельного ряда S tronic доступен в четырех различных версиях с шестью или семью передачами.

Для продольно установленных двигателей Audi разработала специальную версию семиступенчатой S tronic, в которой зубчатые колеса для всех передач расположены один за другим на выходном валу. Три версии для поперечно установленных двигателей выполнены в одной компоновке с двумя выходными валами, что обеспечивает компактную конструкцию. S tronic для поперечных двигателей доступен с шестью или семью передачами. Сама семиступенчатая S tronic имеет две версии. Какая версия используется с каким двигателем, зависит от количества передаваемого крутящего момента.

Ниже приводится описание семиступенчатой S tronic для продольных двигателей; однако основной принцип одинаков для всех конструкций. S tronic состоит из двух блоков и включает в себя два многодисковых сцепления, которые управляют различными передачами. Большая муфта К1, расположенная снаружи, направляет крутящий момент через сплошной вал на зубчатые колеса для нечетных зубчатых колес 1, 3, 5 и 7. Полый вал вращается вокруг сплошного вала. Он соединен с меньшей муфтой K2, которая встроена во внутреннюю часть своего большего брата и которая управляет зубчатыми колесами для четных передач 2, 4 и 6, а также задней передачей.

Обе передающие конструкции постоянно активны, но только одна из них подключена к двигателю одновременно. Например, когда водитель ускоряется на третьей передаче, четвертая передача уже задействована во второй структуре передачи. Процесс переключения происходит при изменении сцепления — K1 открывается, а K2 закрывается. Переключение передач занимает всего несколько сотых секунды и завершается практически без прерывания тяги. Он настолько плавный, динамичный и удобный, что водитель едва замечает это.

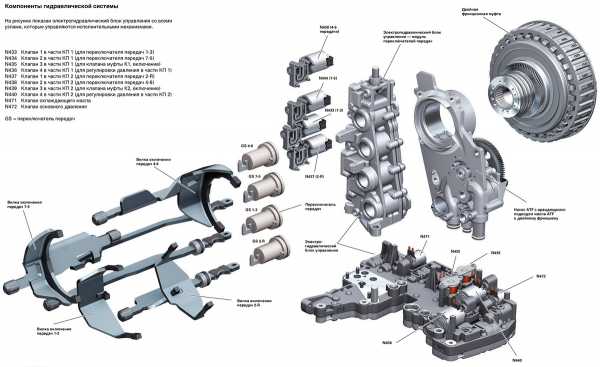

Мехатронный модуль, компактный и прочный блок, включает электронику и элементы управления гидравликой. Его концепция управления позволяет варьировать скорость процесса переключения передач и точно контролировать необходимую мощность. Многодисковые муфты управляются с предельной точностью; семиступенчатая S tronic отзывчива даже в условиях остановки и движения и во время маневрирования.

Семиступенчатую S tronic можно использовать по-разному. Автоматический режим имеет две программы: D (Drive) и S (Sport). Водитель может управлять переключением с помощью рычага селектора или с помощью стандартных рычагов за рулем. Еще одна особенность высокопроизводительных моделей — система управления запуском, которая полностью использует потенциал ускорения автомобиля. Спортивный S-Tronic с семью скоростями для продольных двигателей может выдерживать частоту вращения до 9000 об / мин.

Audi RS 5 ’10 и RS 4 Avant ’13 Трансмиссия (rus.) Привод quattro с межосевым дифференциалом с торцовым зацеплением и селективным распределением крутящего момента. Устройство и принцип действия. Программа самообучения 617 VW/Audi.
На Audi RS 5 ’10 и Audi RS 4 Avant ’13, как и на всех других моделях RS, мощность двигателя 331 кВт (450 л. с.) передаётся на дорогу с помощью постоянного полного привода quattro. Трансмиссии этих двух моделей не отличаются друг от друга, и в них используется новая модификация межосевого дифференциала — так называемый дифференциал с торцовым зацеплением.
Лёгкий и компактный узел позволяет распределять крутящий момент между передней и задней осями без задержки и бесступенчато в достаточно широком диапазоне: от 70 % на переднюю ось и до 85 % на заднюю.
Самоблокирующийся дифференциал с торцовым зацеплением работает совместно с функцией селективного распределения крутящего момента. Когда при быстром движении в повороте вертикальная нагрузка на внутреннее колесо уменьшается слишком сильно, она слегка подтормаживает это колесо ещё до наступления нежелательного проскальзывания. В качестве дополнения Audi предлагает установку спортивного дифференциала задней оси (опция), позволяющего активно распределять крутящий момент между задними колёсами с помощью двух ускоряющих ступеней.
В трансмиссии используется спортивная 7-ступенчатая коробка передач DSG 0B5 S tronic. Её применение на моделях Audi RS 5 ’10 и Audi RS 4 Avant ’13 имеет свою специфику, которая будет рассмотрена в этой программе самообучения.
Содержание: Введение, Трансмиссия — краткий обзор, Полный привод quattro, Дифференциал с торцовым зацеплением — селективное распределение крутящего момента, Задняя главная передача 0BF — спортивный дифференциал, Замена трансмиссионного масла и ATF, Дифференциал с торцовым зацеплением, Дифференциал с торцовым зацеплением — конструкция и принцип действия, Асимметричное базовое распределение крутящего момента, Асимметрично-динамическое распределение крутящего момента, Указания по использованию, Особенности КП 0B5, Вал привода задней оси со шлицевым соединением, Фильтр ATF (напорный фильтр), Замена трансмиссионного масла, Контроль температуры трансмиссионного масла, Датчик температуры масла КП 2 G754, Спектр температур трансмиссионного масла, Температурные интервалы, Функция охлаждения, Функция безопасности, Селектор коробки передач, Селективное распределение крутящего момента, Принцип действия, Приложение, Контрольные вопросы.

Задняя главная передача 0BF/0BE — (спортивный дифференциал) (rus.) Устройство и принцип действия. Программа самообучения 476 VW/Audi.
Система quattro по-прежнему является наиболее известной системой полного привода и неразрывно связана с маркой Audi. quattro подразумевает: превосходную устойчивость, выдающуюся динамику, повышенную безопасность движения, эмоциональную привлекательность. Превосходная устойчивость и динамические характеристики уже привели технологию quattro на самый высокий уровень. За счёт распределения тяги на все четыре колеса каждое отдельное ведущее колесо получает больше шансов реализовать сцепление в поперечном направлении. Автомобиль дольше сохраняет устойчивость.
Электронные системы регулирования, такие как электронная блокировка дифференциала EDS с характерными настройками Audi, система стабилизации ESP и система индивидуального контроля крутящего момента, позволяют ещё лучше реализовать крутящий момент и добавляют удовольствия от вождения и стабильности автомобиля, присущих quattro. Спортивный дифференциал предлагает новый уровень динамики за счёт направленного распределения потока мощности между колёсами задней оси. В результате автомобиль заходит в поворот ещё охотнее и точнее и значительно дольше сохраняет курсовую устойчивость. Недостаточная поворачиваемость становится чуждым понятием. Спортивный дифференциал адресован водителям, которые предъявляют очень высокие требования к динамике своего автомобиля и ищут особых ощущений от вождения.
Спортивный дифференциал был впервые представлен в 2009 году на Audi S4. С тех пор клиенты со спортивными амбициями могут заказать спортивный дифференциал для любой S-модели и для наиболее мощных модификаций моделей Audi A4 B8 (8K), Audi A6 C7 (4G) и Audi A8 D4 (4H).
Содержание: Физические принципы, Принципы распределения крутящего момента между колёсами, Возможности управляемого дифференциала (спортивного дифференциала), Управление — функции, Audi drive select, Общая схема системы, Технические характеристики, Разрез, Суммирующий механизм (механизм с внутренним зацеплением), Многодисковая фрикционная муфта, Поток мощности и динамические характеристики автомобиля, Контуры смазки, Обзор, Разъёмы и отверстия спортивного дифференциала 0BF, Разъёмы и отверстия спортивного дифференциала 0BE, Гидравлическое управление, Гидравлический блок управления, Детали и узлы, Схема гидросистемы, Гидравлические функциональные положения, Датчики и исполнительные механизмы, Датчик давления и температуры масла G437/G640, Насос полного привода V415, Гидронасос, Клапан муфты полного привода N445/N446, Клапаны ограничения давления, Электрическое управление, Принципиальная электрическая схема — модель B8, Схема шин данных — модель B8, Принципиальная схема — модели D4 и C7, Принципиальная схема системы шин данных — модели D4 и C7, Блок управления полного привода J492, Сервис, Ведомые функции, Прочие указания и информация, Обзор ремонтных работ, Приложение.

Коробка передач Volkswagen DSG и ее подводные камни (rus.) Особенности и проблемы эксплуатации В материале подробно изложены особенности и проблемы, возникающие при эксплуатации коробок передач DSG (02Е, 0АМ, 0В5) устанавливаемых на автомобили VW и Audi Приведено много иллюстраций и даны рекомендации по эксплуатации и ремонту этих коробок.

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

Ремонт АКПП

Статья директора по сервису СТО «Дилижанс», Шмитова Никиты, для первого номера журнала
«АКППРО» — единственного профессионального издания отрасли ремонта трансмиссий.

Коробка Audi 0B5 в «Дилижансе» обеспечивает около половины работ по ремонту трансмиссий. При этом количество гарантийных претензий по ней всего пять процентов. Таким образом, основная часть неисправностей возникает уже после окончания гарантийного срока. Причины проблем, которые появляются у 0B5, можно разделить на три группы: электрические, гидравлические и механические.

Электрика

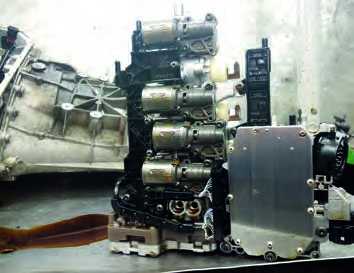

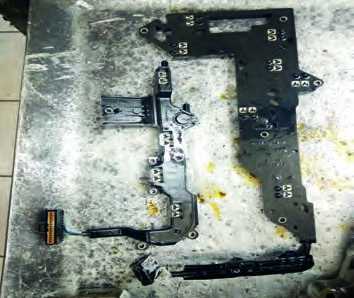

Электрические встречаются чаще всего. В первую очередь проблемы создают печатные платы мехатроника, их две. В оригинальной базе запчастей это называется «Ремкомплект/пленка с токопроводящими дорожками для блока клапанов». Внутри этих пластиковых плат проходят токопроводящие дорожки от ЭБУ (электронного блока управления) к соленоидам (большая плата/печатная плата 1), к датчику температуры муфты сцепления и датчику оборотов входного вала G641 (малая плата/печатная плата 2).

От времени и постоянного температурного воздействия пластик начинает деформироваться, что приводит к потере контакта внутри плат. Замена плат возможна только после снятия мехатроника.

Случай №1 (электрика)

Описание дефекта клиентом: через некоторое время после начала движения бессистемно загорается желтая шестеренка на панели приборов. Иногда автомобиль двигается при этом нормально, а временами начинает жестко переключаться или не переключается вообще.

Возможные коды неисправностей:

8023, или P173E 00 (175) – клапан 1 в части КП 1 – электрическая неисправность;
8040, или P17D8 00 (044) – ограничение величины момента из-за температуры муфты;
8025, или P173F 00 (109) – клапан 2 в части КП 1 – электрическая неисправность;
8030, или P179D 00 (40) – клапан охлаждения масла – электрическая неисправность.

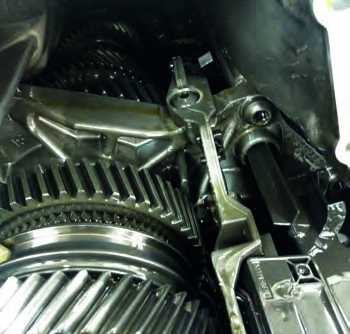

Вторая по распространенности неисправность связана с модулем датчиков (печатная плата 3). Этот модуль объединяет в себе датчик включенной передачи G676 и датчики числа оборотов первичного вала G612 и G632. Как любые датчики Холла, работающие в контакте с горячим маслом, они выходят из строя. Замена возможна только с разборкой корпуса коробки передач, так как один из болтов крепления модуля датчиков находится внутри.

При разборке корпуса нужно обратить особое внимание на следующие моменты.

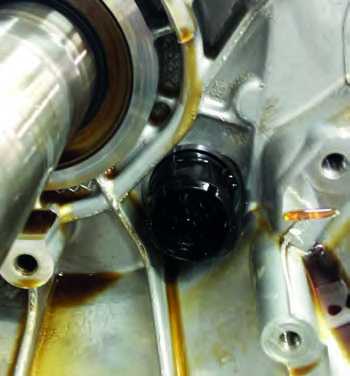

Поверните фиксатор на модуле датчиков против часовой стрелки, в начале и в конце вращения вы должны услышать щелчки.

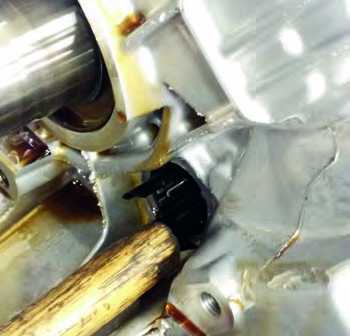

После снятия фиксатора утопите разъем модуля датчиков внутрь при помощи деревянной рукоятки молотка:

Это необходимо для того, чтобы не возникло дополнительного сопротивления при разделении корпуса на половинки.

Случай №2 (электрика)

Описание дефекта клиентом: припрогреве загорается желтая шестеренка на панели приборов, автомобиль может перестать двигаться и реагировать на педаль газа, после выключения зажигания не срабатывает стартер. Также часто значение положения селектора не соответствует его фактическому положению. После выключения зажигания и ожидания около 15–30 мин. работоспособность восстанавливается.

Возможные коды неисправностей:

8056, или P179F 00 (175) – датчик включенной передачи – сбой в работе;
8042, или P17С5 00 (101) – селектор – недостоверный сигнал. При этой неисправности стоит проверить регулировку троса селектора;
8056, или P179F 00 (040) – датчик включенной передачи – сбои в работе;
8172, или P0919 00 (032) – селектор – ошибка.

Третья и самая редкая неисправность, связанная с электроникой 0B5, – повреждение датчика давления масла и датчиков хода вилок передач. Датчик давления находится внутри электронного блока управления и как отдельная запасная часть не поставляется. Но его можно аккуратно заменить на рабочий с другого блока.

Неисправность этого датчика диагностируется по отрицательному значению давления при неработающем двигателе, он будет показывать – 0.5 бар и менее.

Датчики хода вилок также используют эффект Холла. При их неисправности приходится менять ЭБУ полностью, поскольку плата с датчиками отдельно не поставляется. Хуже того – новый электронный блок управления поставляется только в сборе с блоком мехатроника. Так что неисправность датчиков хода вилок фактически означает покупку всего блока управления.

Надо помнить, что замена ЭБУ требует снятия защиты электронных компонентов, которая активирована у всех Audi начиная с 2008 года. В ЭБУ мехатроника записан VIN автомобиля, поэтому при замене блока из-за несовпадения номера в блоке трансмиссии и в бортовом компьютере машины коробка будет работать только в аварийном режиме. Для снятия защиты компонентов необходимо обращаться к официальному дилеру Audi, эта процедура требует онлайн-соединения с сервером в Ингольштадте.

Случай №3 (электрика)

Описание дефекта клиентом: бессистемно загорается желтая шестеренка на панели приборов, при этом могут наблюдаться рывки и удары при включении передач, возможно перескакивание через передачи при переключении или езда только на одном сцеплении из двух, когда работают либо четные передачи либо только нечетные.

Возможные коды неисправностей:

10048, или P1765 00 (109) – датчик давления в гидросистеме G194 – достигнут предел адаптации.

Гидравлика

Проблемы с гидравликой встречаются у всех коробок с возрастом.

Нельзя точно сказать, при каком пробеге они начинаются – это зависит от условий эксплуатации автомобиля.

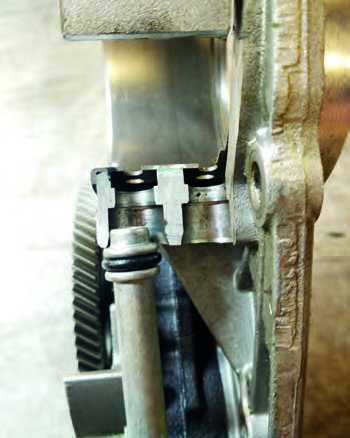

Чаще всего возникает проблема из-за износа масляного насоса. Масляные насосы 0B5 бывают двух типов.

Первое поколение устанавливалось с 2008 года примерно до 2010-го, затем, проанализировав поломки этих насосов, немецкие инженеры внесли изменения в их конструкцию. Так появилось второе поколение масляных насосов, которое выпускается до сихпор. По крайней мере, именно такие насосы стоят на агрегатах 2014 года выпуска.

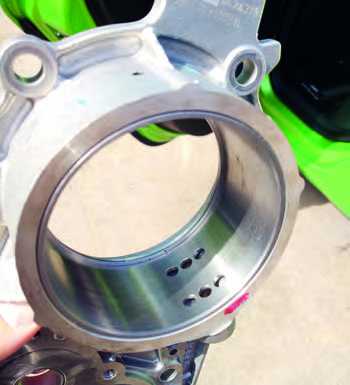

Первое поколение имело довольно толстую стальную втулку, по которой работают компрессионные кольца.

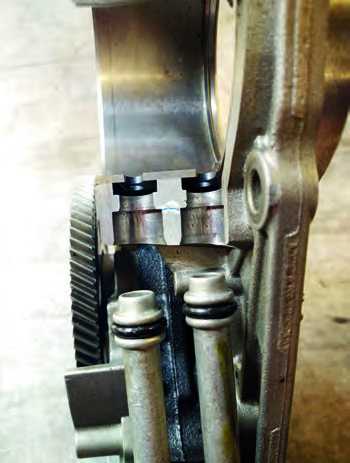

Со временем между каналами подачи масла к сцеплениям в корпусе насоса появлялась трещина, что приводило к одновременному включению обоих сцеплений, когда трансмиссия прогревалась до рабочей температуры 90–110 градусов.

Случай №1 (гидравлика)

Описание дефекта клиентом: При прогреве «пропадает» задняя передача. Или при прогреве автомобиль не может въехать на бордюр либо на горку задним ходом – сцепление пробуксовывает и не передает необходимый момент.

Возможные коды неисправностей:

Обычно коды неисправностей не фиксируются. Поэтому для диагностики можно использовать следующие признаки:

появление давления масла в приводе обоих сцеплений при движении на задней передаче;
при отсутствии движения в положении селектора R и последующем переводе селектора в N автомобиль сам проезжает вперед на небольшое расстояние 0.5 – 1.5 м;
превышение крутящего момента двигателя при положении селектора R значения 50 Нм.

Пытаясь предотвратить эту неисправность, инженеры Audi уменьшили толщину стальной втулки масляного насоса, тем самым увеличив толщину стенок самого насоса.

К сожалению, решив одну проблему, они создали другую. Тонкая втулка под постоянным локальным температурным воздействием деформируется таким образом, что в районе масляных каналов сцепления возникает горб. Вы можете увидеть это по неравномерным следам от работы компрессионных колец или промерив нутромером (таким же, который используется при проверке гильз цилиндров на овальность и бочкообразность).

При этом в итоге тоже возникает частичное замыкание обоих сцеплений при прогреве, хоть и в меньшей степени, чем у насосов первого поколения.

В компании «Дилижанс» сейчас проходят ресурсные испытания отремонтированных масляных насосов, в которых использована более толстая втулка, изготовленная из чугуна

Случай №2 (гидравлика)

Описание дефекта клиентом: рывки при переключениях в различных режимах, а также задержки при включении передачи в положении селектора как D, так и R.

Возможные коды неисправностей: зачастую коды неисправностей не появляются.

Второе по популярности гидравлическое повреждение связано с эжекционным насосом. Эжекционные насосы для каждого поколения масляных насосов свои и не взаимозаменяемы.

Проблемы этих насосов одинаковы для обоих поколений.

Часто обламывается дополнительный отвод масла, следствием становится недостаточное охлаждение муфт сцепления. Это приводит к «сгоранию» фрикционов и общему перегреву трансмиссии.

Случай №3 (гидравлика)

Описание дефекта клиентом: появление желтой шестеренки на панели приборов, при этом по ощущениям автомобиль работает исправно.

Возможные коды неисправностей: в основном коды неисправностей не фиксируются.

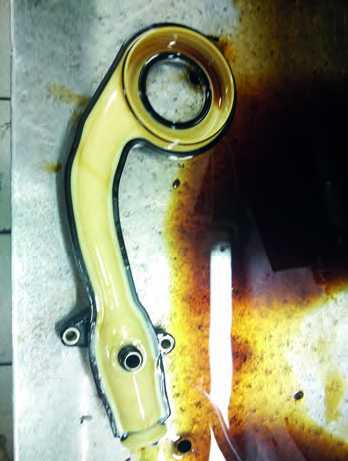

Также встречается разрушение уплотнения внутри эжекционного насоса в месте прилегания клапана – металлического шара (см. фото). Это тоже может привести к повышению рабочей температуры.

Механика

Сама по себе механическая часть этой трансмиссии достаточна надежна и редко требует к себе внимания до пробега 200 000–250 000 км.

Это собственно механическая коробка передач, и осматривать нужно ровно те же узлы, что и при ремонте обычной коробки. А именно синхронизаторы, муфты, подшипники и шестерни.

Тем не менее есть несколько проблем.

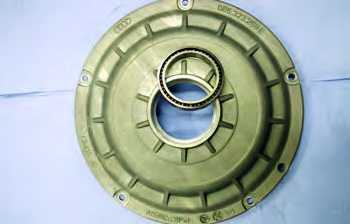

Самая частая трудность – износ переднего опорного подшипника сцепления и, как следствие, крышки сцепления. Появляется значительный люфт в самом подшипнике, а также в крышке сцепления, поскольку наружная обойма подшипника начинает проворачиваться в крышке, темсамым изнашивая ее.

Это приводит к перекосу муфты сцепления относительно продольной оси и нарушению в работе компрессионных колец муфты, что в свою очередь ведет к нарушениям в подаче масла к сцеплениям.

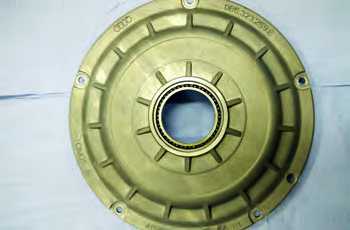

Подшипник и крышку можно заказать в соответствии с каталогом запчастей ETKA. Но их стоимость достаточна высока. Мы в компании «Дилижанс» уже полгода проводим ресурсные испытания усиленного модернизированного подшипника с закрытым контуром смазки.

Случай 1 (механика)

Описание дефекта клиентом: рывки при переключениях в различных режимах, а также задержки при включении передачи на D или R, отсутствие задней передачи у прогретой коробки.

Возможные коды неисправностей:

8093, или P176A 00 (032) – переключатель передач 1 не регулируется;
8092, или P176С 00 (175) – переключатель передач 3 не регулируется.

Эти неисправности появляются, когда сцепление начинает «вести», то есть присутствует одновременное незначительное замыкание обоих сцеплений, что мешает мехатронику включить нужную передачу при некоторых условиях.

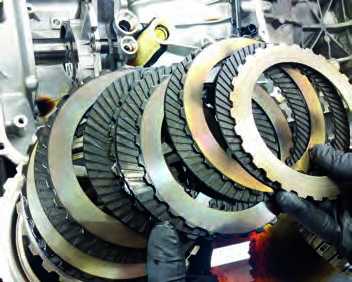

Также частая причина проблем – неисправность сцепления вследствие износа, старения или перегрева.

При этом сцепление не способно передавать максимальный крутящий момент и начинает проскальзывать.

Случай 2 (механика)

Описание дефекта клиентом: появление желтой шестеренки на панели приборов, при этом возникают забросы оборотов при переключениях или коробка переходит в аварийный режим при активной езде. Возможно появление значительных ударов при включении D и R.

Коды и неисправности:

8962, или P17D7 00 (032) – фрикцион 1/2 — слишком большое давление;
8960, или P17D5 00 (044) – клапан 3 в части КП
2 – механическая неисправность;
8350, или P060A (101) – блок управления – внутренний контроль процесса.

Здесь описаны наиболее типичные неисправности 0B5. Конечно, случается всякое, и вы можете столкнуться с проблемой, которая здесь не упомянута. «Дилижанс» работает с автомобилями, эксплуатируемыми в Санкт-Петербурге – большом городе с постоянными пробками и специфическим климатом. Возможно, в вашем регионе эта трансмиссия будет вести себя иначе.
