Фокус замена грм – Замена ремня ГРМ Ford Focus-2: двигатель 1.6 и 1.8
ГРМ форд фокус | Форд Фокус Фан

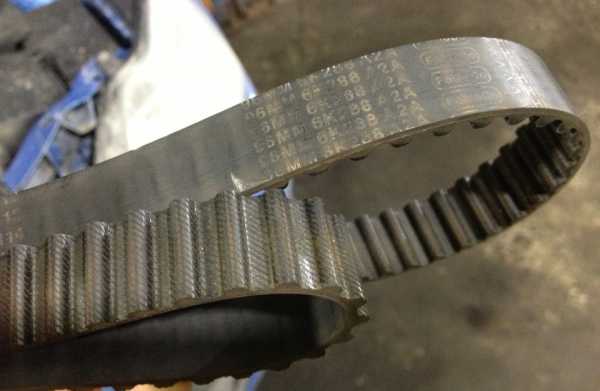

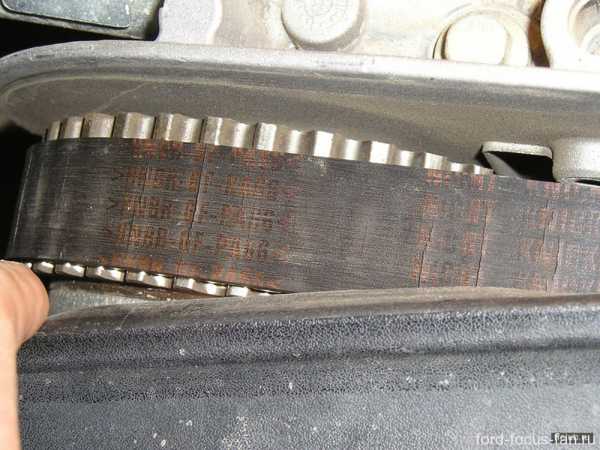

Как проверить ремень ГРМ
В первую очередь, необходимо оценить состояние ремня ГРМ. Для этого, нужно открутить верхние болты кожуха и оттянуть его в сторону. Далее, смотрим состояние ремня не только в одной точке, но смотрим в круговую, по немногу периодически прокручивая двигатель стартером. Осмотр ведется на наличие:
- Трещин на ремне
- Раслохмоченные края ремня
- Наличие масляных пятен (это говорит о том, что в замене нуждаются сальники распредвалов или коленвала)
- Износ зубчатой поверхности

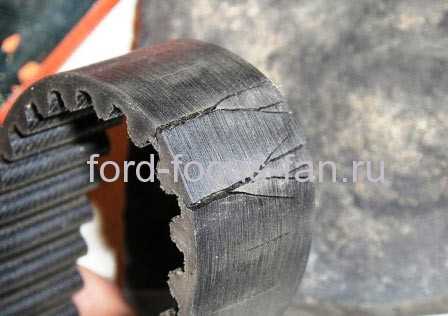

Признак негодности ремня грм
Как узнать — цепь ГРМ или ремень
Форд Фокус 2 2005 года, 1.6, 16 клапанов, 115 л/с. Этот же двигатель без каких-либо изменений идет и на рестайлинге Фокус 2 и Фокус 3. На двигателях Форд Фокус объемом 1.8 и 2.0 литра стоит цепь ГРМ, а на двигателях Форд Фокус 1.6 литров стоит ремень ГРМ. С этим разобрались…
Покупка комплектов ГРМ и ремней генератора и кондиционера
Замену ремней генератора и кондиционера лучше произвести сразу же, ведь пробег этих приводов примерно такой же… Так что, берите оригинальные комплекты, в ни должны быть не только ремни, но и спец-инструмент для установки ремней. И, конечно же, нам понадобится комплект ГРМ, в который входит:
- Ремень ГРМ
- Натяжной ролик
- Болт натяжного ролика
- Инструмент набор головок
-

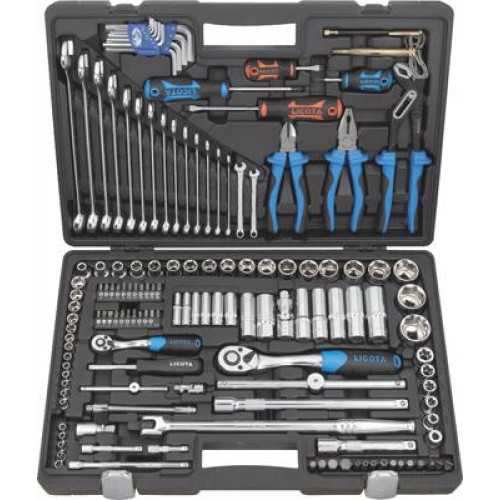

Набор ключей для любых работ авто
Ремень грм Форд Фокус 2

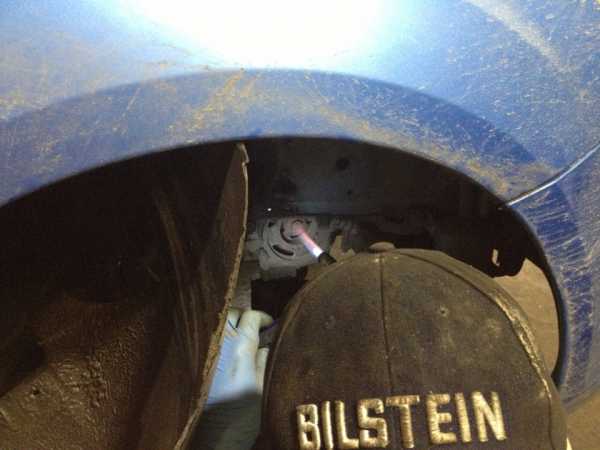

- В первую очередь, нужно загнать машину на эстакаду или подъемник и снять переднее правое колесо для доступа к болту шкива коленвала. Снимаем защиту картера двигателя. Нужно выкрутить два болта спереди и 4 сзади.

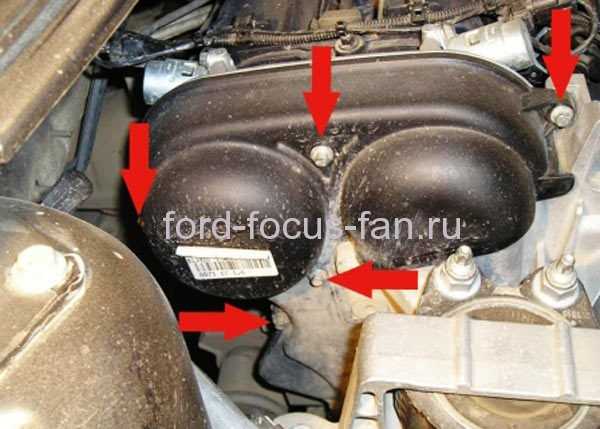

Открутит крышку грм

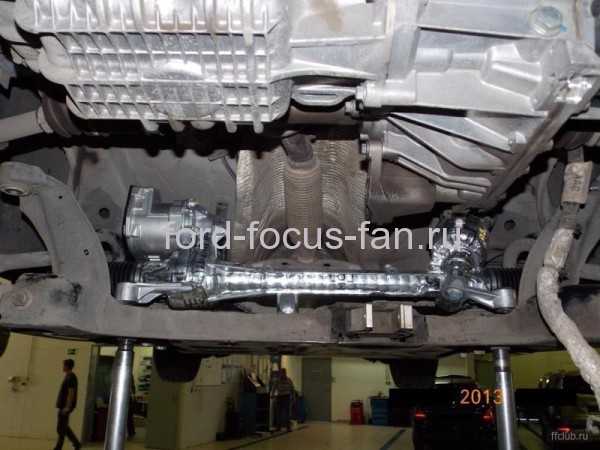

Сняли защиту матора форд фокус 2
как снять защиту
После этого, нужно ослабить болт крепления коленчатого вала. Для этого, нам понадобится специальный инструмент для удерживания шкива и торцовая головка с длинной насадкой. Болт закручен очень сильно, так что, придется приложить хорошее усилие. Просто ослабляем болт и не выкручиваем его.

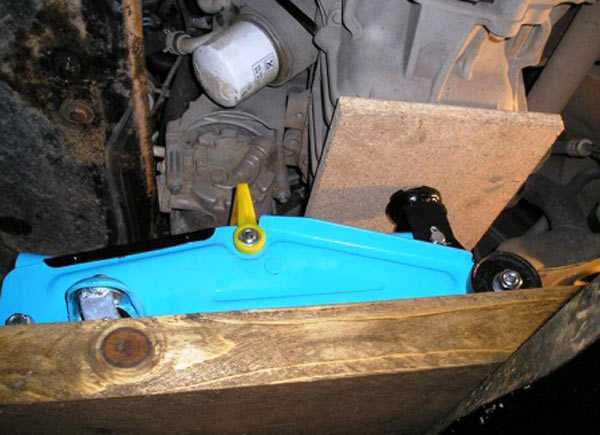

Далее, поддомкрачиваем двигатель, чтобы можно было снять опору или подушку двигателя.

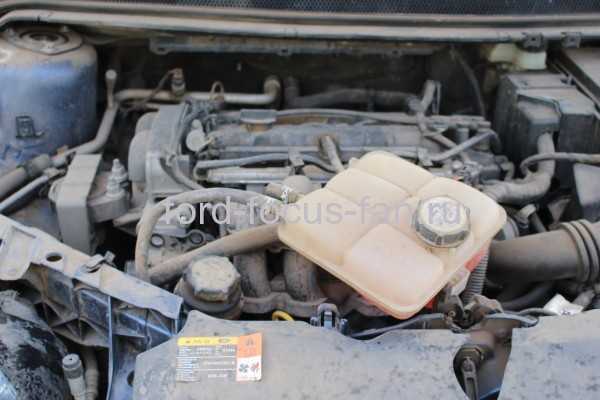

Снимаем расширительный бачок. Не нужно отсоединять шланги, просто снимите его с фиксаторов и убираем в сторону генератора.
отводим бочок для для доступа генератора форд 2

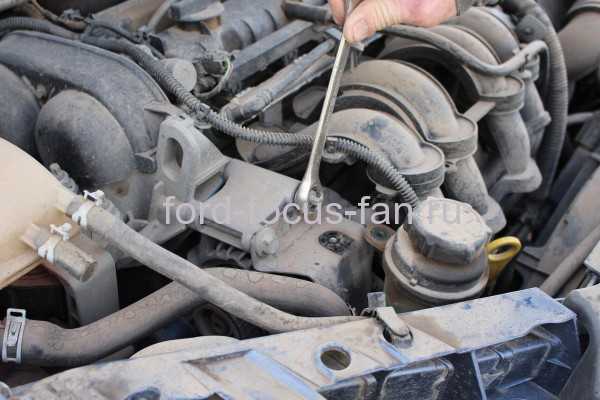

Теперь, откручиваем по два болта от лонжерона и двигателя и снимаем подушку.

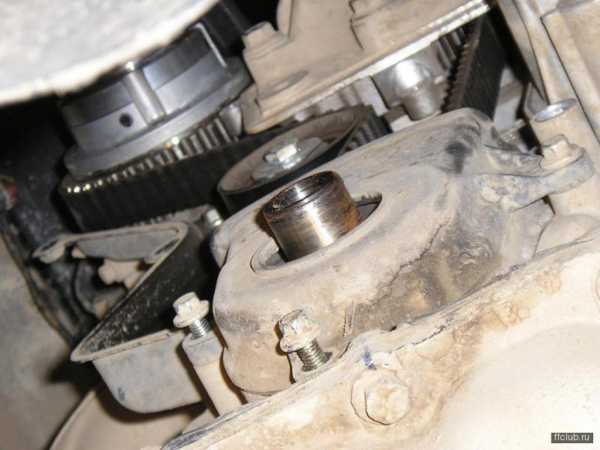

Опора двигателя
открутит крышку помпы
Как снять крышку помпы Форд Фокус 2
Теперь откручиваем 4 болта на 10 крышки шкива помпы.далее, будем снимать генератор. А во избежание каких-либо замыканий, открутим силовой провод генератора от клеммы аккумулятора.
Для замены ремня ГРМ необходимо снять генератор, а для этого снимаем бачок гур. Выкручиваем один болтик и убираем бачок в сторону.
ключ для снятия болта гур
Внимание!

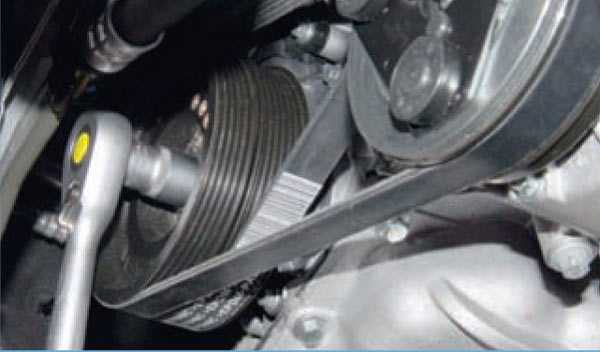

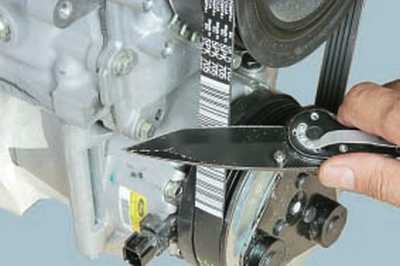

Если вы собираетесь менять приводные ремни навесных агрегатов заодно (что желательно), сразу срежьте их. Если хотите сохранить ремни кондиционера и генератора, тогда откручивайте компрессор кондея и снимайте ремень. Тоже касается и ремня генератора.
Теперь, снимаем штекер питания генератора и откручиваем от генератора клемму. Штекер и клемма находятся справа от генератора, затем выкручиваем 3 болта генератора и, вместе и креплением бачка ГУР, убираем его.

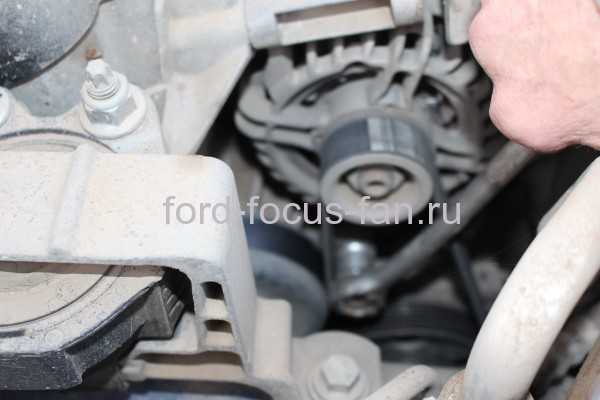

Откручиваем генератор
Снимаем генератор
Затем, снимаем крепление генератора, выкрутив 4 болта.

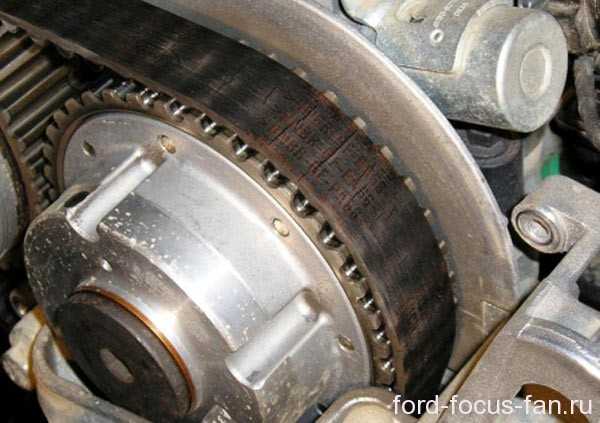

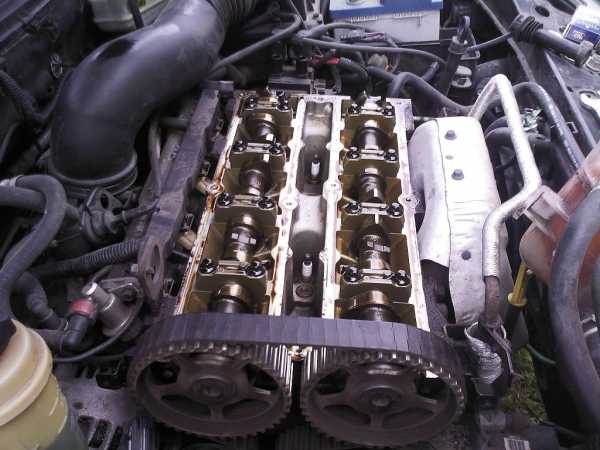

Затем, снимаем кожух ремня ГРМ и смотрим его состояние, и состояние сальников распредвалов и коленвала. Если в полости ГРМ под кожухом есть следы масла — нужно будет менять один или все сальники. Так, что, для начала разбираем все, смотрим состояние расходников и сразу покупаем все, что необходимо. Помимо всего прочего, сразу необходимо проверить помпу Форд Фокус 2. Откручиваем болты на 10 крышки ремня ГРМ и снимаем ее.
Для наглядности…

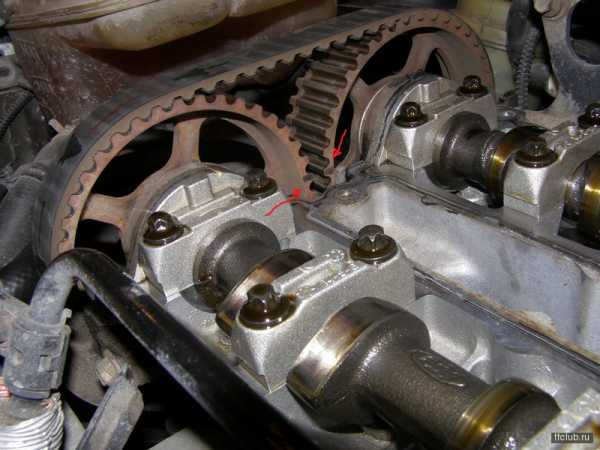

Теперь, нам нужно зафиксировать определенное положение распредвалов и коленвала для корректной работы двигателя. Для распредвалов — это будет свой фиксатор, бабочка.
Замена ГРМ форд фокус 2 невозможна без набора спец-инструмента
А для коленчатого вала — болт-фиксатор, который называют пин.
Снимаем машину с передачи, при помощи спец-инструмента для удержания шкива коленвала прокручиваем шкив коленчатого вала по часовой стрелке, пока муфты распределительных валов не встанут в положение 11 часов. На зубчатой части шкивов муфт есть отметки в виде кружка на зубце одной муфты и в виде черточки на другой муфте. На бабочке есть точно такие же, наша задача, выставить метки на шкивах муфт на 11 часов и прикинуть бабочку, чтобы метки на шкивах и бабочке совпадали, но, пока не ставим фиксатор-бабочку.

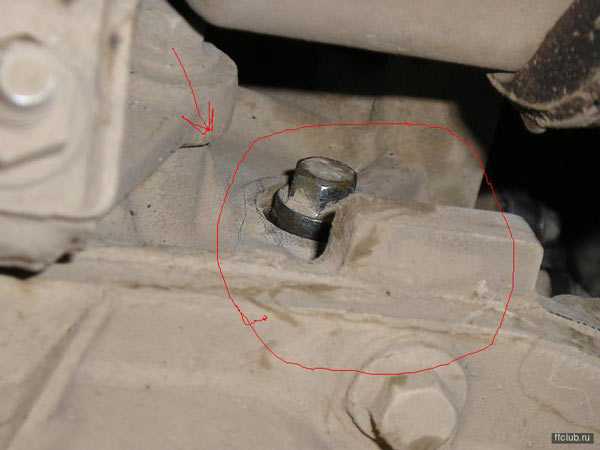

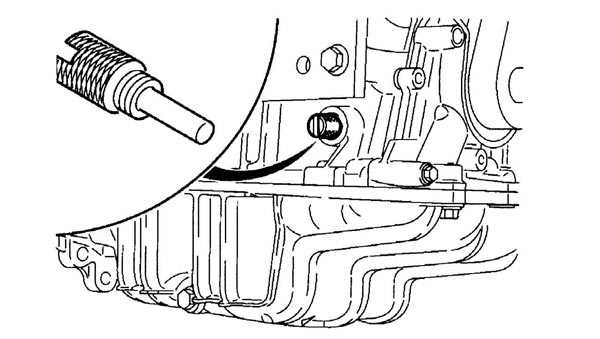

Затем, сзади блока двигателя в правой нижней части со стороны над картером находится заглушка.
Выкручиваем ее и вкручиваем в отверстие фиксатор до упора.

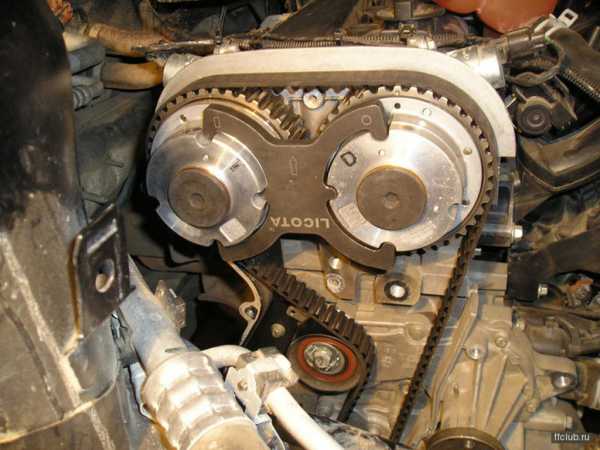

Вот теперь ставим бабочку на муфты. Возможно придется чуть крутнуть их, чтобы бабочка точно села.
Вот теперь мы можем снять ремень ГРМ, открутить натяжной ролик и открутить шкив конвала. Запомните, как стоял натяжной ролик!!! Сзади, со стороны блока двигателя, у него имеются выступы. На них и нужно обратить внимание.
Теперь, скручиваем 3 болтика крышки зубчатого шкива колевала и снимаем ее.
Пока, у нас есть открытый доступ, проверьте сальник коленвала на предмет течи. Просто потяните на себя и снимите зубчатый шкив коленвала и посмотрите сальник под ним. Затем, поставьте шестерню на место.
Ставим шестеренку

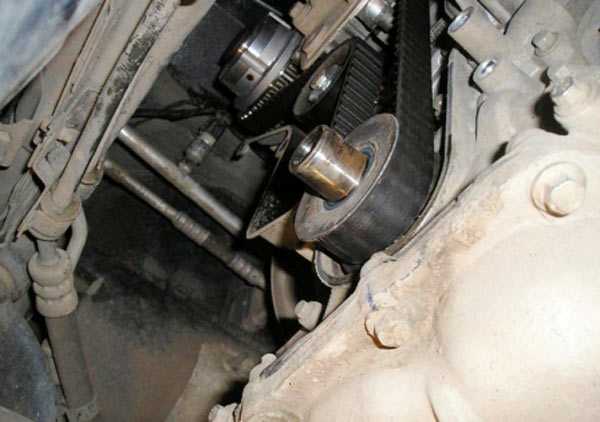

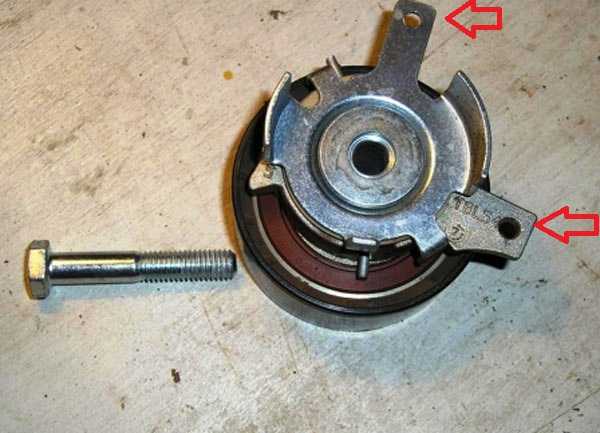

Натяжной ролик ремня ГРМ Форд Фокус 2 очень продуманный и грамотно сделан для удобства демонтажа. На нем есть два, если их свести в месте, а они легко сводятся и рукой, ролик ослабляет ремень. На ушках есть отверстия, сводим ушки так, чтобы оба отверстия совпали и вставляем кусок проволоки или гвоздь, чтобы натяжной ролик оставался в ослабленном положении.
Ставим новый натяжной ролик с новым болтом на место в взведенном положении и средним усилием затягиваем болт.

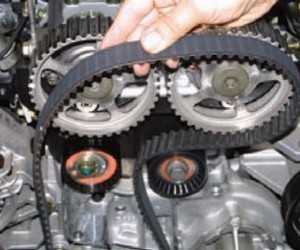

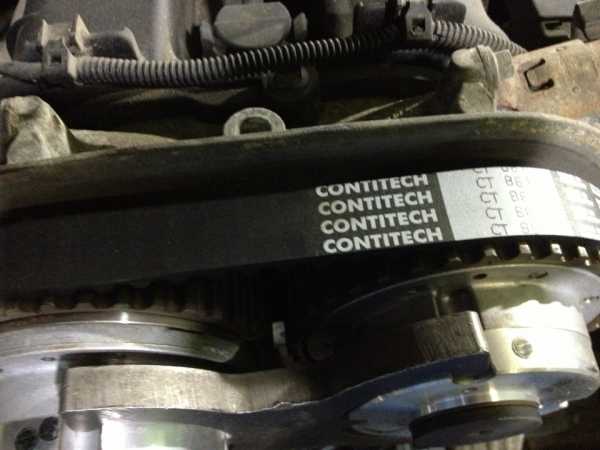

Теперь, ставим новый ремень и тщательно сажаем его в зубцы шкивов. Сначала, наденьте ремень на шкивы муфт распредвалов и на шестерню коленвала, а потом закиньте за ролик. Еще раз посмотрите, плотно и точно ли сидит ремень, а потом, вытаскивайте гвоздик из ушков ролика и он натянет ремень сам.
Замена ролика Форд Фокус 2 обязательна
Прежде, чем снять бабочку и выкрутить пин, проверим, не сдвинулся ли коленвал. Для этого, можно обхватить шейку валика, на котором стоит шестерня коленвала кусачками и проворачивать по часовой, счетчик коленчатого вала будет упираться в пин, если упирается — хорошо.
Ставим крышку шкива на место и прикручиваем ее.

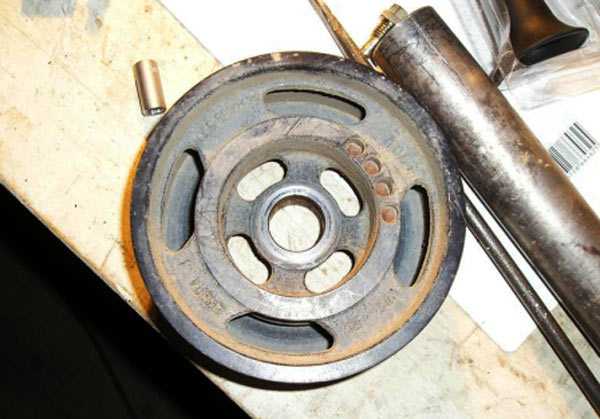

Устанавливаем шкив коленвала.

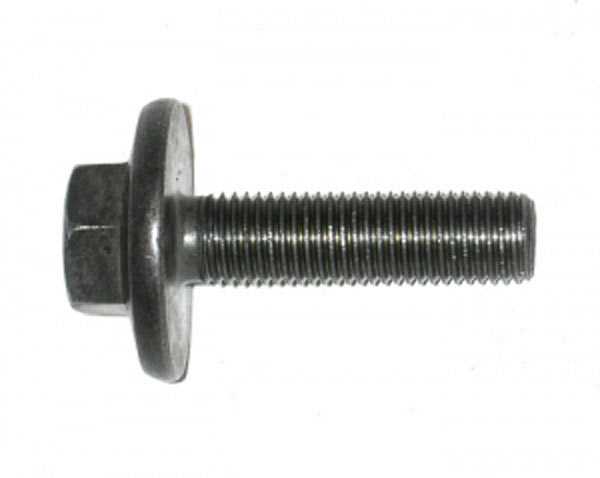

Не используйте старый болт для затяжки шкива! У шкива коленвала Форд Фокус 2 нет шпоночной посадки, нет ничего, он мертво фиксируется сильной затяжкой своего болта. А старый болт при повторной затяжке может оборваться.
Теперь, снимаем бабочку, выкручиваем пин, закручиваем заглушку. Но, перед тем, как собрать все обратно, вручную проверните двигатель несколько раз и убедитесь в том, что ремень сидит на месте и метки на шкивах совпадают. Снова ставим на 11 часов муфты. Прикидываем бабочку, когда метки чуть еще не дошли и, чтобы поставить бабочку нужно еще на несколько мм крутнуть коленвал по часовой, снова вкручиваем пин. Снова смещаем коленвал, пока он не упрется в пин. И ставим бабочку. Она должна легко встать в муфты. Если да — замена ременя ГРМ Форд Фокус 2 произведена правильно.
Более подробно, смотрите видео по замене ремня ГРМ Фокус 2.
Похожие записи:
ford-focus-fan.ru
Замена ГРМ — бортжурнал Ford Focus Hatchback 2 2008 года на DRIVE2
Привет!
Пробег моего красавца прошел психологическую отметку в 100 000 км, а это значит, что пора бы уже заменить ремень ГРМ, ролик и приводные ремни.
Проштудировал форумы, поспрашивал знакомых, посоветовали поехать в наш «клубный» сервис, (все сделают со скидкой 10%). Приценился, записался, забрал машину с покраски и к 10 утра в воскресенье я уже был на сервисе)))
Старый ремень ГРМ был еще в хорошем состоянии, ни одной трещины я не заметил, а вот один из приводных уже начал трескаться(( второй был в хорошем состоянии, может меняли…

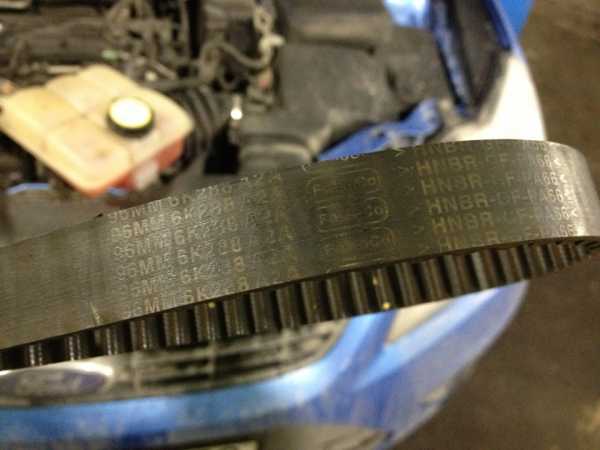

старый ремень ГРМ

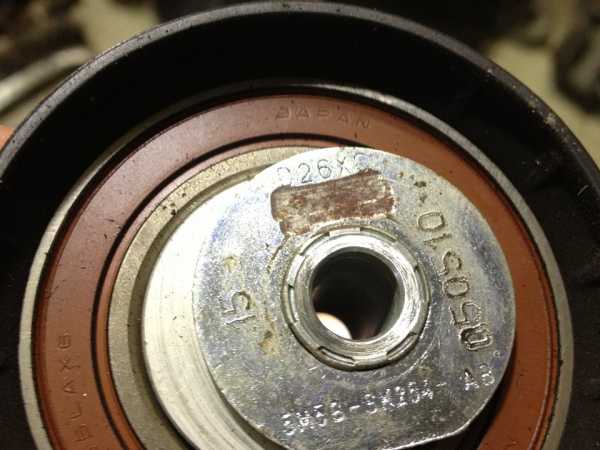

старый ролик

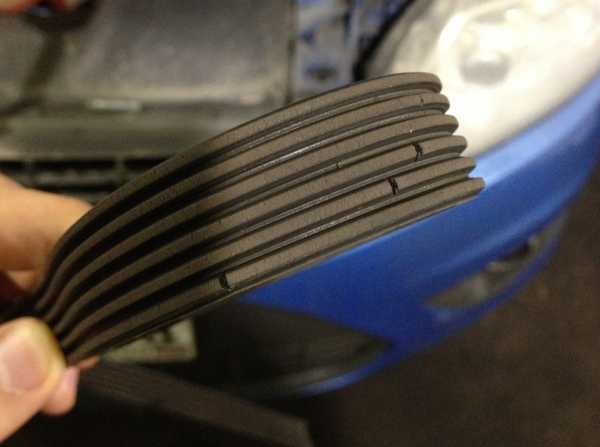

ремешок уже просился на замену

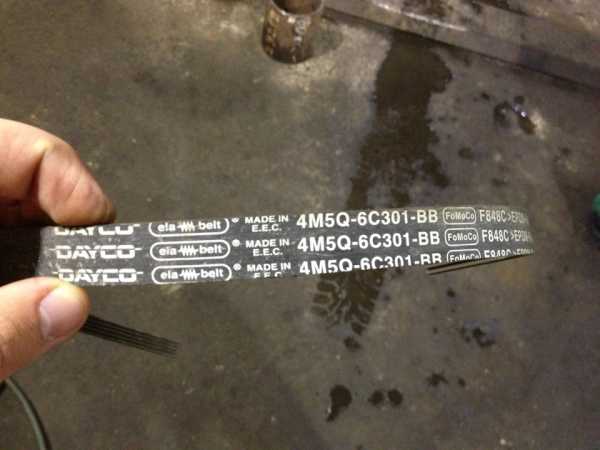

FoMoCo он же Dayco
Свои запчасти привозить невыгодно, в сервисе правило — если со своим, то +50% на стоимость работ и никакой гарантии, а так, поставили почти тоже самое, что я и хотел и еще гарантия на работы — 6 мес, запчасти — 3 мес.

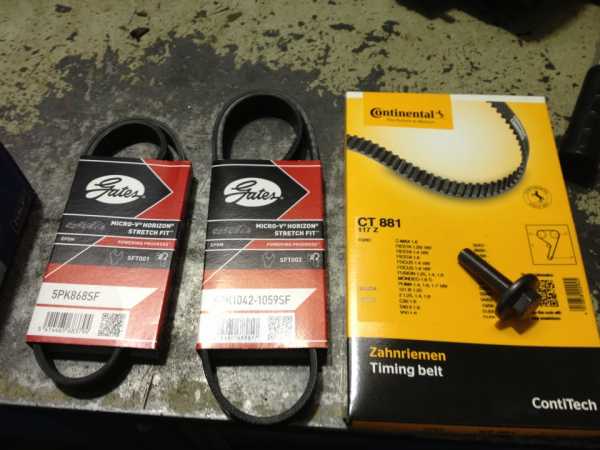

новые ремни и болт
приводные ремни

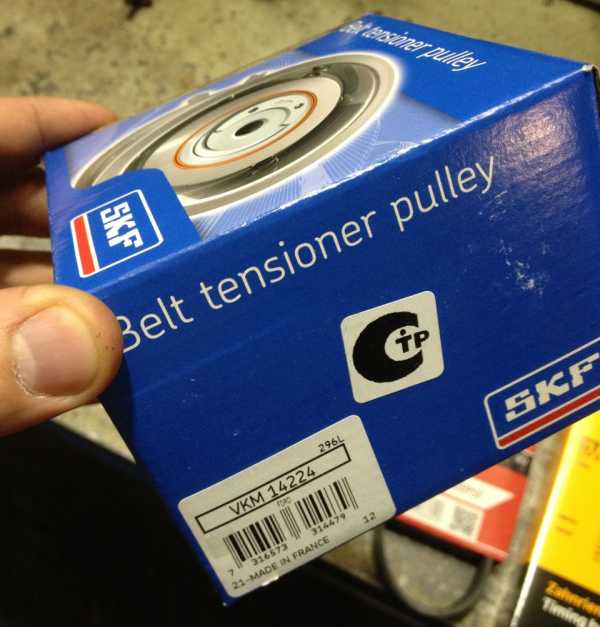

новый ролик

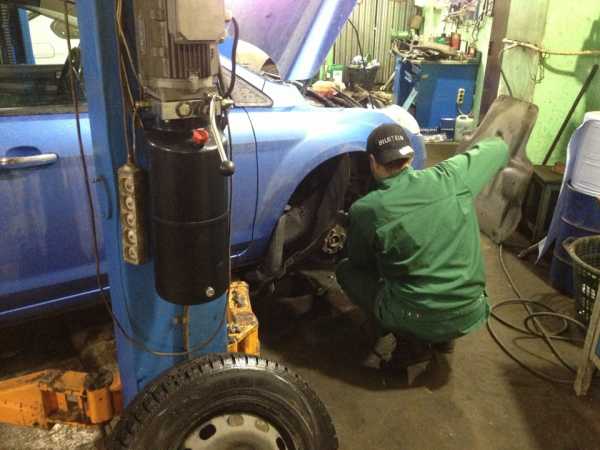

На диване сидеть и смотреть в телевизор, когда делают мою машину, мне совсем не в кайф, все время провел в рем.зоне с мастером.
По времени все сделали очень быстро, за 2 часа.

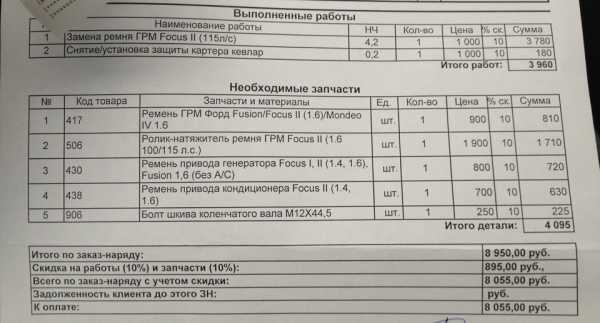

и еще написали немного рекомендаций…
Цена вопроса: 8 055 ₽ Пробег: 105704 км
Нравится 97 Поделиться: Подписаться на машину
www.drive2.ru
Замена цепи ГРМ Форд Фокус 2 с двигателем 2.0 видео инструкция и фотоотчет
Здесь мы поговорим о том, как самостоятельно заменить цепной привод ГРМ на Форд Фокус 2 2.0. Производитель четко определил сроки работы данного узла – это 200 000 километров. Этих рекомендаций и следует придерживаться, но все же необходимо проводить диагностику узла через 20 000 километров. Дело в том, что цепь может прийти в негодность и гораздо раньше срока, установленного производителем. На преждевременный выход из строя цепной передачи может влиять как манера езды водителя, так и местные климатические условия. А если автомобиль эксплуатируется в условиях российских дорог, это тоже надо иметь в виду.
Данный узел очень важен для бесперебойной работы автомобиля. От него зависит качественная работа двигателя. В Форд Фокус 2 2.0 используется цепная передача, которая, конечно же, служит гораздо дольше ременной, но все же и она не вечна. Рвется цепь редко, хотя и это тоже происходит, конечно. Гораздо чаще цепь растягивается, а это уже причина ее заменить. Растянутая цепь уже не сможет осуществлять слаженную работу двигательной системы. А если цепь разорвется, это послужит причиной встречи клапанов и поршней, из-за чего и те и другие придут в негодность, и придется давать автомобилю серьезный ремонт.
Конечно, цепь практичнее ремня. Давайте перечислим ее преимущества:
- рвется цепь редко, гораздо чаще она просто растягивается;
- данный расходный материал выполнен из твердого металла;
- если в работе цепной передачи наметятся перебои, клапаны все равно от этого не пострадают.
Все это, конечно, хорошо, но процесс снятия старой передачи и установки новой легче от этого не становится. Данный ремонт нужно производить деликатно и со знанием дела. Но не нужно пугаться, многие автолюбители меняют цепь ГРМ сами, и у них это отлично получается. Нужно только в точности следовать инструкции. А сейчас давайте поговорим о том, что вам нужно знать, если вы все же решитесь заменить цепь самостоятельно, без помощи профессионалов.
Причины и критерии замены
Итак, производить замену необходимо не позже срока, установленного производителем. При установке обязательно следите за совпадением меток, в противном случае цепь может слететь со звездочек. Правила безопасности никто не отменял – проследите за тем, чтобы автомобиль был обесточен и зафиксирован. Далее будут приведены причины, по которым замена цепной передачи становится необходимостью:
- цепь растянулась;
- срок эксплуатации подошел к концу;
- на цепи заметны следы повреждений;
- работающий механизм издает скрежет.
Если вы решили заменить цепь ГРМ сами, тогда к этому нужно как следует подготовиться. Во-первых, сходите в магазин и купите новый расходник, приготовьте все необходимые ключи и не забудьте про домкрат. Автомобиль лучше поставить на эстакаду, но можно обойтись и без нее.
Процесс замены цепного привода
Данный ремонт можно производить только при остывшем двигателе. Первым делом отсоедините минусовую клемму от аккумулятора, тем самым вы обесточите автомобиль. Теперь снимаем верхнюю крышку с двигателя. С блока цилиндров тоже нужно снять кожух. Теперь вывешиваем перед машины и подкладываем под него опору понадежнее. Снимаем правое колесо. Демонтируем картерную защиту мотора и подкрылок справа.

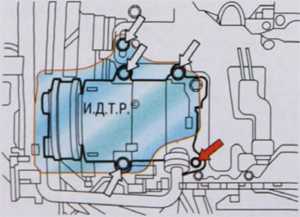

Сейчас нам необходимо избавиться от привода кондиционера. Снимать его не обязательно, его можно просто разрезать при помощи ножа. Производитель не рекомендует использовать ремень повторно, поэтому мы и не будем с ним церемониться.
С приводом вспомогательных агрегатов поступаем точно так же, его тоже крайне не рекомендуется использовать после снятия. Теперь первый цилиндр, а вернее, его поршень устанавливаем в положение ВМТ.

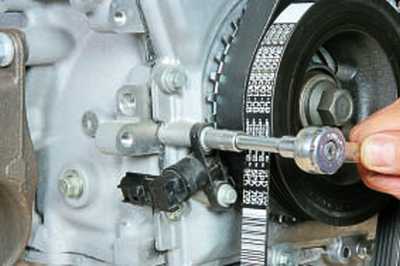

Теперь нам необходимо демонтировать датчик оборотов коленвала, выкрутив для этого все необходимые болты. Затем выкручиваем болт крепления шкива коленвала и снимаем шкив.
Выворачиваем болт крепления промежуточного ролика и снимаем его.
Шкив приводного насоса крепится тремя болтами. Откручиваем их и снимаем шкив.
Сейчас нам необходимо установить под мотор опору. После этого демонтируем подвеску силового агрегата. Крепится она к кронштейну и лонжерону кузова при помощи двух болтов. Откручиваем их.
Теперь мы добрались до кожуха ГРМ и нам придется поработать, так как для того чтобы ее открутить нужно отвернуть аж 24 болта. Поддеваем крышку отверткой и аккуратненько ее снимаем.
Нам необходимо немного открутить болты, крепящие звездочки на валах и убедиться, правильно ли установлен поршень 1-го цилиндра. На натяжителе цепи есть отверстие, в него нужно просунуть отвертку и нажать ей на его храповик. Таким образом он будет разблокирован. Теперь надо утопить шток, нажав на башмак.

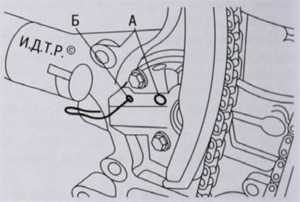

Для фиксации штока в отверстие вставляем какой-нибудь стержень, который подойдет по диаметру. Выкручиваем крепеж и демонтируем башмак натяжителя.
Снимаем успокоитель, после чего уже можно приступать к непосредственному снятию цепи. Проверьте состояние цепи масляного насоса, возможно, ее тоже придется заменить. Для этого отворачиваем болт крепления натяжителя. Затем выкручиваем болт, фиксирующий звездочку масляного насоса и снимаем звездочку. Снимается она вместе с цепью. Обязательно оцените состояние всех звездочек и натяжителей. Если оно окажется неудовлетворительным, то их тоже нужно будет заменить.
После этого устанавливаем новый расходник. Ставим башмак натяжителя. Перед тем как одеть кожух ГРМ, следует очистить от грязи посадочное место. На фланец кожуха наносим герметик и надеваем его. Чтобы соединение было герметичным, кожух следует устанавливать через 10 минут после того, как был нанесен герметик. Затягиваем звездочки на валах и производим установку прочих снятых нами деталей.
Видео по замене своими руками
(на примере аналогичного с другим двигателем 1.8)
avtogrm.ru
Замена цепи ГРМ Форд Фокус 2 с двигателем 1.8 своими руками видео и фотоотчет
Здесь мы поговорим о том, как собственноручно заменить цепной привод ГРМ на Форд Фокус 2 1.8. Замену цепи следует производить в сроки, которые установил производитель. Но может получиться и так, что потребуется преждевременная замена цепи, поэтому всегда очень важно производить периодическую диагностику состояния данного узла. А надо сказать, что узел этот важен, и пренебрегать проверкой его состояния не стоит.
Цепь ГРМ синхронизирует работу коленчатого и распределительного валов, а от этого напрямую зависит качественное функционирование всей двигательной системы. Конечно, цепная передача будет служить гораздо дольше ременной, но все же и цепь может растянуться или даже порваться. Если случится так, что цепь оборвется, то после этого непременно клапана встретятся с поршнями, что приведет к их деформации. А ведь это уже серьезный ремонт, который потребует траты средств. В разных Фордах используется и разная передача. Ремни всегда закрываются пластмассовыми крышками, а для цепей используется металлический кожух.
О износе цепи
Цепи ГРМ на Форд Фокус можно менять через 200 000 км, но учитывая условия езды по отечественным дорогам, этот срок может быть несколько сокращен. У цепной передачи есть ряд преимуществ перед ременной:
- цепь крайне редко рвется, гораздо чаще она всего лишь растянется;
- металл из которого сделана цепь, твердый;
- клапаны не повредятся даже, если в работе цепи наметится сбой.
Но процесс демонтажа все это не упрощает. Но его не стоит и бояться. Многие автолюбители меняют цепи ГРМ сами, не обращаясь за помощью к спецам. А вот что вам нужно будет знать, если вы все же решите заменить цепь самостоятельно:
- производите замену данного узла не позже срока, который был установлен производителем;
- устанавливайте цепь при полном совпадении меток, иначе она может сорваться;
- обязательно соблюдайте общие правила установки и правила безопасности;
- перед проведением процедуры обязательно убедитесь, что автомобиль надежно зафиксирован.
А вот по каким причинам приходится менять старую цепь на новую:
- истек срок эксплуатации;
- цепь растянулась;
- во время работы механизма слышен скрежет.
Процесс замены цепной передачи

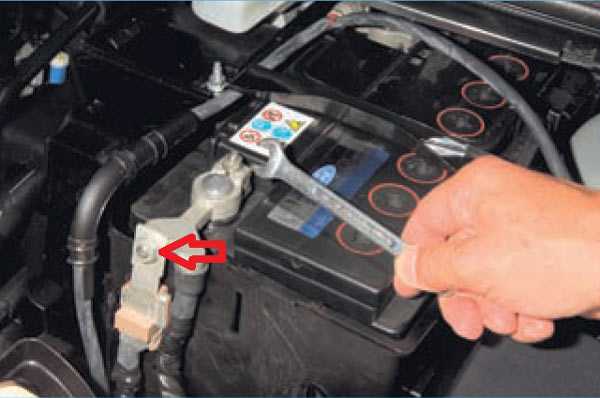

Итак, начинаем, если вы все же решились. Первым делом обесточиваем автомобиль, отсоединив левую клемму аккумулятора. Демонтируем переднее правое справа, для этого придется вывесить автомобиль. Снимаем защиту картера и ремень компрессора кондиционера. Со снятием этого ремешка можно не церемониться, его просто разрезают ножом. После этого его, конечно же, использовать повторно не получится, но производитель говорит, что повторное его использование не допускается, так как он рассчитан на одно натягивание, даже если будет снят без повреждений. Повторное натягивание не допускается.
Теперь необходимо снять ремень генераторного привода. Поршень первого цилиндра устанавливается в положение ВМТ. Снимаем шкив и защиту компрессора кондиционера. После этого отводим в сторону компрессор и фиксируем его в этом положении. Снимаем крепление компрессора кондиционера.
Теперь снимаем расширительный бочок. Шланги от него отсоединять не нужно, а сам бочок отводится в сторону.
Демонтируем шкив водяного насоса, для чего придется открутить 3 болта. Подставляем опору под двигатель. Опора подвески силового агрегата крепится к подвеске двумя болтами. Откручиваем их и снимаем опору.

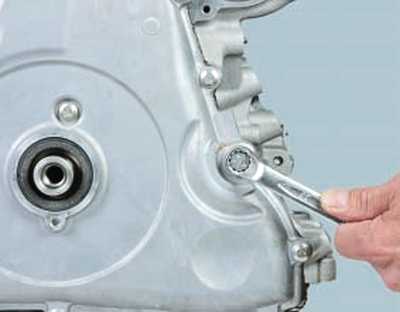

Снимаем крышку ГРМ, открутив для этого все необходимые болты. Теперь отвертку определенного диаметра, вставляем ее в отверстие А на рисунке ниже, давим на храповик, тем самым разблокируем натяжение цепи. Затем давим на башмак натяжителя и в таком положении фиксируем шток, вставив вторую отвертку в отверстие Б на рисунке ниже:
После этого можно начинать снимать цепной привод ГРМ со звездочек распределительного и коленчатого валов. Обязательно проведите осмотр звездочек и замените их, если будут обнаружены дефекты. После этого можно надевать заранее приготовленную новую цепь. Извлеките отвертку из отверстия Б на рисунке выше. Перед посадкой крышки механизма ГРМ нанесите на посадочное место герметик. Посадочное место необходимо предварительно очистить от грязи или следов старого герметика. Установите кожух ГРМ. Все прочие детали устанавливаются от обратного.
Видео
avtogrm.ru
Ford focus 2,0 1 замена грм. Рекомендации, факты, видео
Содержание статьи:Фото Замена ремня ГРМ Zetec-E 2,0i Видео Похожие статьи
Главная»» Ремонт Форд Фокус 1» Двигатель Ford focus 1. Замена ремня ГРМ Zetec-E 2, 0 i.
Подробная инструкция по замене ремня ГРМ форд фокус у себя дома. Необходимые специнструменты. Вместе с ремнем, обычно рекомендуется замена натяжителя ГРМ с направляющим роликом.
Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.Метки: Ford Focus, замена ремня ГРМ, ремень ГРМ, ремонт Форд фокус 1. Необходимые запчасти для замены ремня ГРМ. Ремень ГРМ — Ролик направляющий –.
Снимаем защиту двигателя поддон. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. А то в связи с годом машины, советуют на SP ее менять с ремнем ГРМ Ха угарно На рисунке, последнее это вроде как по переводу натяжитель… Не могу найти метки.
Замена ремня ГРМ Форд Фокус 2 фотографии прилагаются, полная инструкция | Автомобильный блог
По своему опыту скажу, что замена роликов и ремня действительно возможно по такому пробегу, если ремень заводской, но не позже, иначе капремонт в самый неподходящий момент обеспечен. Вместе с ремнем, обычно рекомендуется замена натяжителя ГРМ с направляющим роликом.
Стоит обратить внимание, что после второй замены рекомендуется проверить состояние сальников, а также целостность прокладки крышки клапанов. Недолговечность сальников распределительного вала присуще всем моторам Форд. Ее неисправность можно выявить, если она начала работать громче обычного, иначе говоря — греметь. Основным же преимуществом ремня является то, что стоимость замены и обслуживания такого мотора ниже, чем у цепного, да и работает такой движок чуть тише. Как отличить, что у вас установлено в ГРМ — посмотрите на фото, такого кожуха не будет, если на вашем Форде стоит цепь, чаще всего у цепных моторов крышка металлическая, а не пластиковая, так как ей постоянно требуется смазка.
На всех моделях Форд Фокус с двигателем Zetec при обрыве ремня ГРМ гнет клапана и задирает поршневую группу, что выливается в крупную сумму на капремонт. Ремень следует проверять не в одной точке, а по всей длине ремня вкруговую, при этом нужно по немного прокручивать мотор стартером.
Итак, все необходимые приспособления и ремкомплект ГРМ имеются, теперь переходим непосредственно к делу — замена ремня ГРМ форд фокус. Необходимо снять правое колесо для этого мы его поддомкрачиваем. Также нужно подставить под поддон картера деревянную прокладку и с помощью пневматического домкрата приподнять двигатель и открутить винты, крепящие опоры на моторе и кузове машины. Отсоединяем трос газа дроссельной заслонки, которая находиться наверху двигателя.
Приподнимаем его, но шланги можно не отсоединять, просто снимите его с креплений и уберите его вниз, где расположен генератор. После этого, крышку можно немного сдвинув влево, а потом демонтировать. Со всех свечей зажигания необходимо снять высоковольтные провода, специальным ключом выкручиваем свечу первого цилиндра с краю от ремня.
Затем начинаем прокручивать шкив коленчатого вала, пока палочка не достигнет такой точки, в которой она не поднимается вверх, но и не опускаться вниз. Прокручивать нужно с помощь специнструмена для удержания шкива коленвала, где он должен совпасть с меткой на блоке цилиндров.
И вместо этого болта нужно вкрутить болт-фиксатор коленвала пин, который следует изготовить заранее. Замечание: Не нужно поворачивать коленвал, после его фиксации специальным болтом, иначе болт сломается и проскользнет в картер двигателя. В положении, когда поршень первого цилиндра находится в ВМТ, а метки коленвала и блока совмещены правильно, то кулачки распредвала первого цилиндра должны быть направленные в разные стороны, а на хвостах распредвалов должны, быть отверстия-прорези, в которые можно будет вставить металлическую пластину.
Если все сделано правильно, то значит, что мы зафиксировали двигатель. Снимаем ранее открученные крепления шкива помпы, демонтируем их.
Отсоединяем нижнюю крышку ремня ГРМ, предварительно открутив два болта головкой на восемь. Затем осторожно снимаем верхнюю крышку ремня — во время этой процедуры не повредите датчик на крышке. С помощью специального инструмента для удерживания шестерен закрепляем, а затем откручиваем сначала первую, а затем вторую шестерню распредвала.
